RadioMaster ERS-CV01 Cellspänningssensor för ExpressLRS PWM-mottagare, 2-8S balanstelemetri för EdgeTX

Översikt

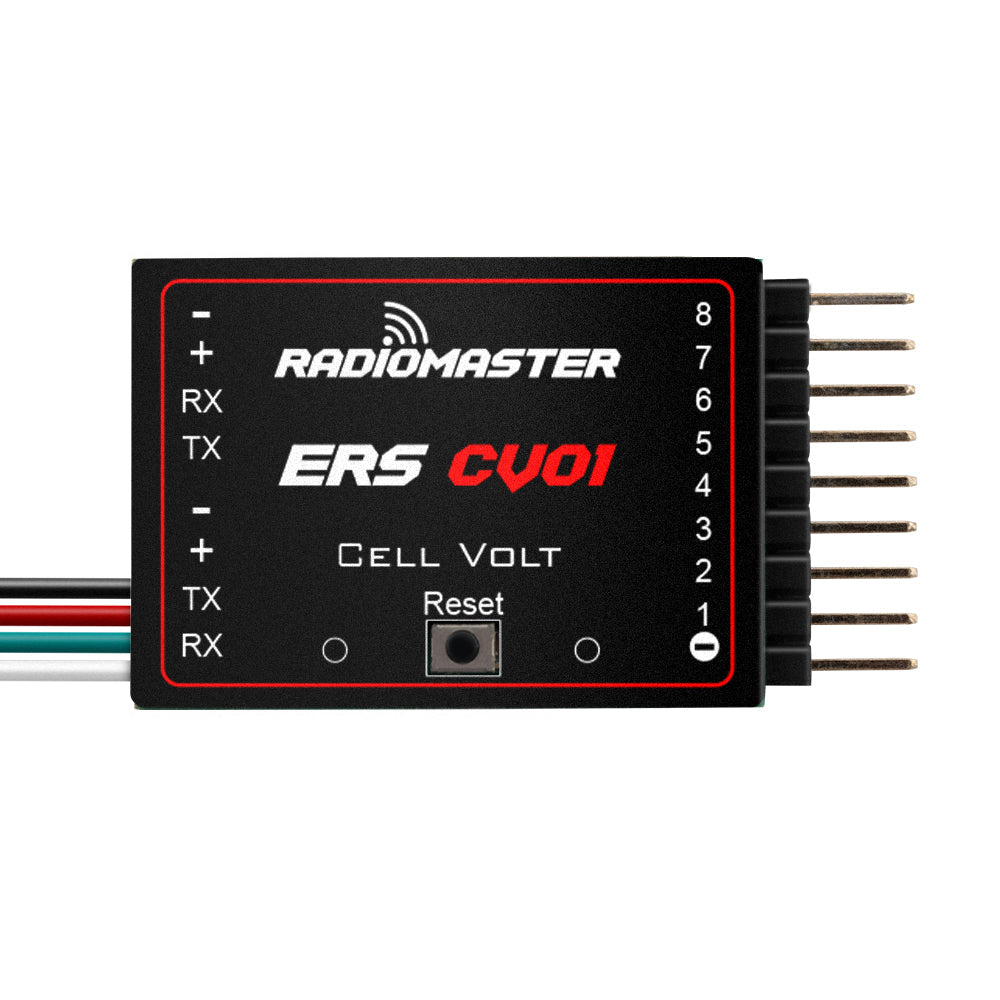

RadioMaster ERS-CV01 Cell Voltage Sensor är en kompakt, plug-and-play telemetrimodul för användning med kompatibla ExpressLRS PWM-mottagare. Anslut den till en batteribalansport för att övervaka realtidsvoltage för varje cell; telemetrin överförs via ExpressLRS-mottagaren och kan visas på en EdgeTX-radio.

Som en del av ERS-sensorfamiljen stöder ERS-CV01 genomgångsexpansion för linjär daisy-chaining av ytterligare sensorer. För hjälp med produktval eller installationssupport, kontakta support@rcdrone.top or besök https://rcdrone.top/.

Lanseringsvideo

Nyckelfunktioner

• Realtidsövervakning av cellspänning på EdgeTX-radios (via telemetri).
• Plug-and-play balansportanslutning för cellnivåavläsningar.
• Genomgångsexpansion (in/ut) för daisy-chain sensoruppsättningar.
• ExpressLRS-integration för kompatibla ER-serie ExpressLRS PWM-mottagare.
• Oberoende batteriövervakning med isolerad jorddesign (stödjer övervakning av separata batterier samtidigt med flera ERS-CV01-sensorer).

Kompatibla mottagare

Plug-and-play

• ER6 2.4GHz ExpressLRS PWM-mottagare
• ER8 2.4GHz ExpressLRS PWM-mottagare
• ER8G ExpressLRS PWM-mottagare
• ER8GV ExpressLRS PWM-mottagare

Adapter krävs

• ER4
• ER5C-i
• ER5A
• ER5C
• ER6G
• ER6GV

Använda sensorer med icke-plug-and-play PWM ExpressLRS-mottagare

De flesta PWM ExpressLRS-mottagare är kompatibla. Mottagare utan en dedikerad UART-port kräver omkonfigurering: omdela två PWM-utgångspinnar som en seriell UART (TX och RX) via mottagarens Web UI (WiFi-läge) eller ExpressLRS LUA-skript.Detta möjliggör sensoranslutning samtidigt som de återstående PWM-kanalerna är tillgängliga för servon eller ESC:er.

För mottagare som endast tillhandahåller standard servo-stift kan en valfri adapterkabel (UART-kontakt till dubbla servopluggar: TX och RX) krävas.

Cellspänningsdisplay, konfiguration & Loggning (EdgeTX)

ERS-CV01 kräver både CellsValues LUA och RadioMaster Sensor Configurator LUA. Tillsammans möjliggör de visning av cellspänning per cell, sensor konfiguration och telemetriloggning på EdgeTX-radio.

Kopiera filer till radio SD-kortet i USB-SD-läge:

• CellsValues LUA /WIDGETS/
• RadioMaster Sensor Configurator LUA /SCRIPTS/TOOLS/

Konfiguratormenyobjekt som visas inkluderar: LED PÅ/AV, Sensorström, Omstart, Ställ in Cell-ID, Ställ in Cellkombination, Kalibrera, Enhetsbyte.

Specifikationer

Nedladdningar

• ERS-CV01 Användarmanual
• CellsValues LUA
• RadioMaster ERS Sensorer Configurator.lua
• ERS Serien Sensorer Firmware V1.9

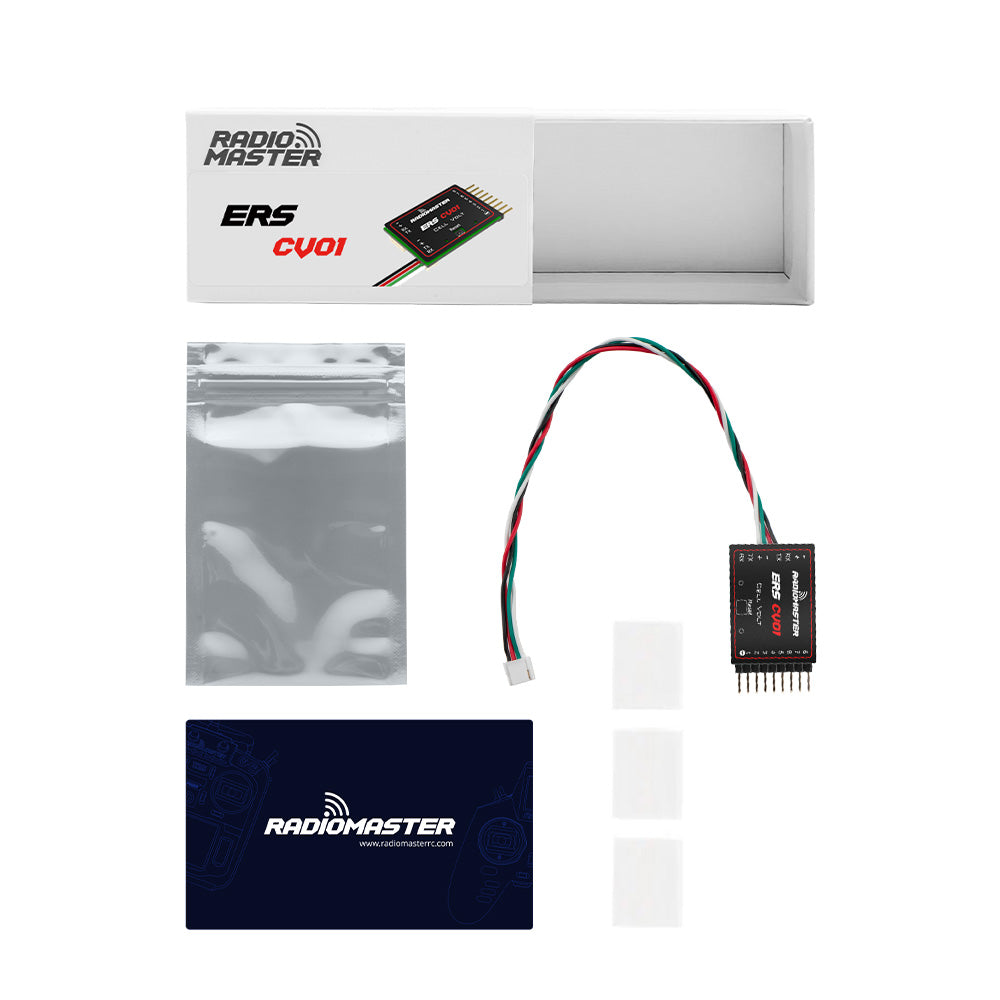

Vad som ingår

• 1 ERS-CV01 Cellspänningssensor
• 3 Krympbar slang
• 1 Manual QR-kodkort

Detaljer

Spåra cellernas batterispänning över ExpressLRS-telemetri och se den direkt på EdgeTX-radios.

Konfigurera sensorens ström, kalibrering, cell-ID/kombo och enheter från RadioMaster Sensor Configurator LUA-verktyget.

Använd Cells Values LUA-widgeten för att visa varje cells spänning tillsammans med packstatus under en flygning eller körning.

Genomgångsexpansion gör det enkelt att kedja flera ERS-sensorer för skalbara telemetriuppsättningar.

En isolerad jorddesign stödjer övervakning av separata batterier samtidigt när flera sensorer används.

En snabb kompatibilitetsreferens för vanliga ExpressLRS PWM-mottagare och när en adapter eller omkonfigurering kan behövas.

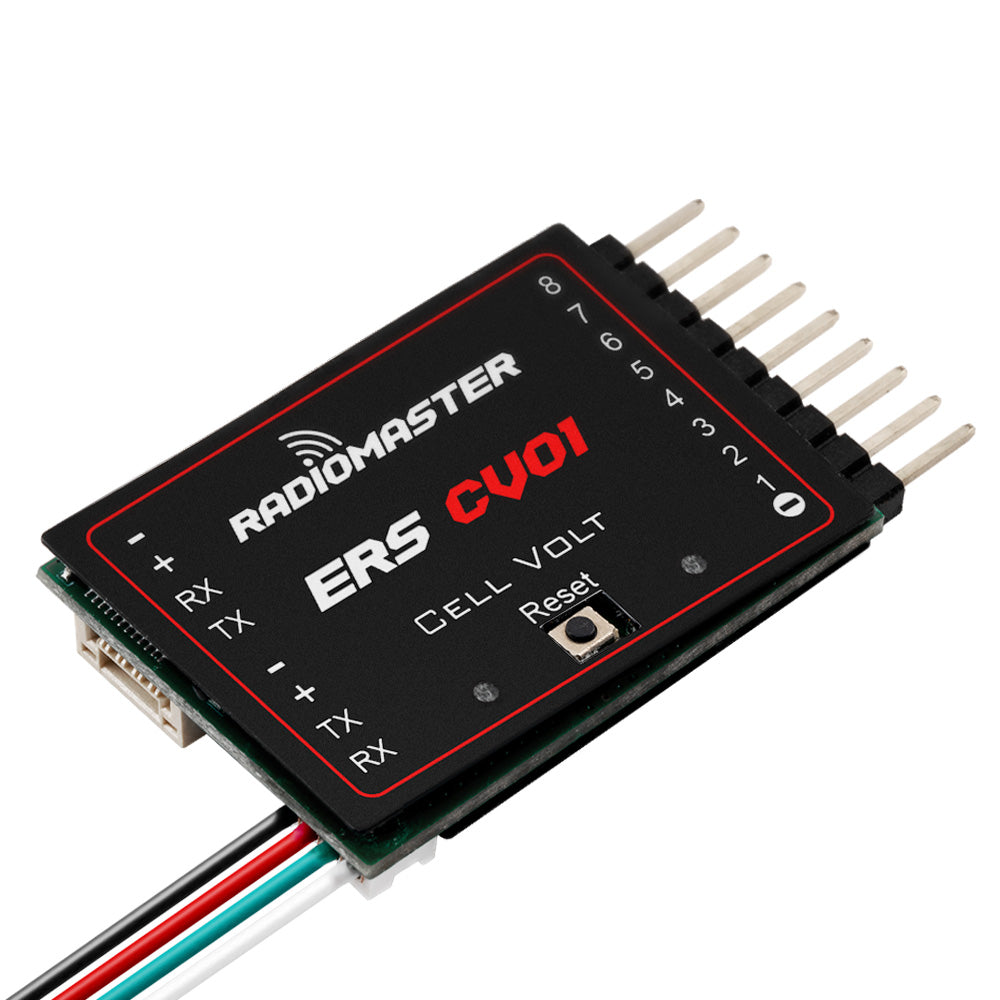

Kompakta dimensioner hjälper den att passa snyggt i trånga RC-installationer samtidigt som balansportledningen hålls tillgänglig.

Inkluderar ERS-CV01-sensorn, ett manuellt QR-kodkort och krympslang för en ren installation.
