RadioMaster ERS-RB01 RPM-BLDC Borstlös varvtalssensor för ExpressLRS PWM-mottagare (CRSF/EdgeTX)

Översikt

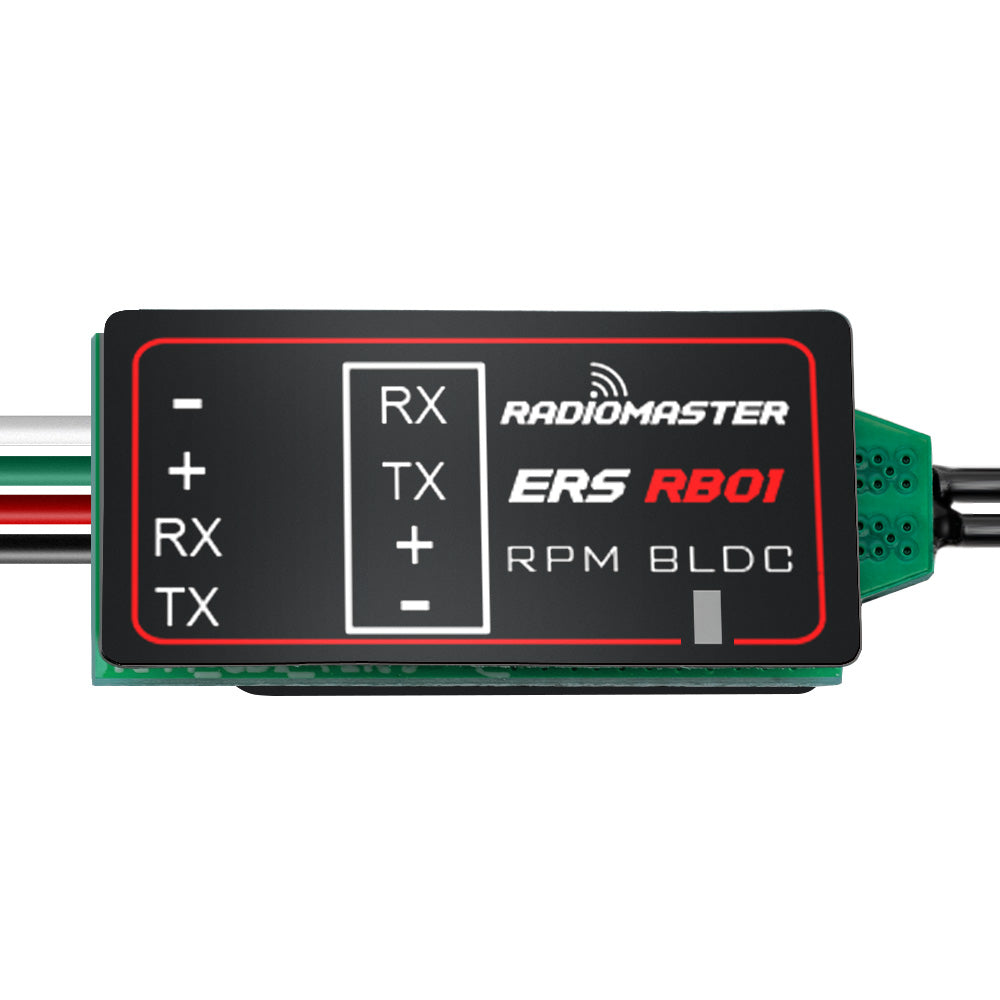

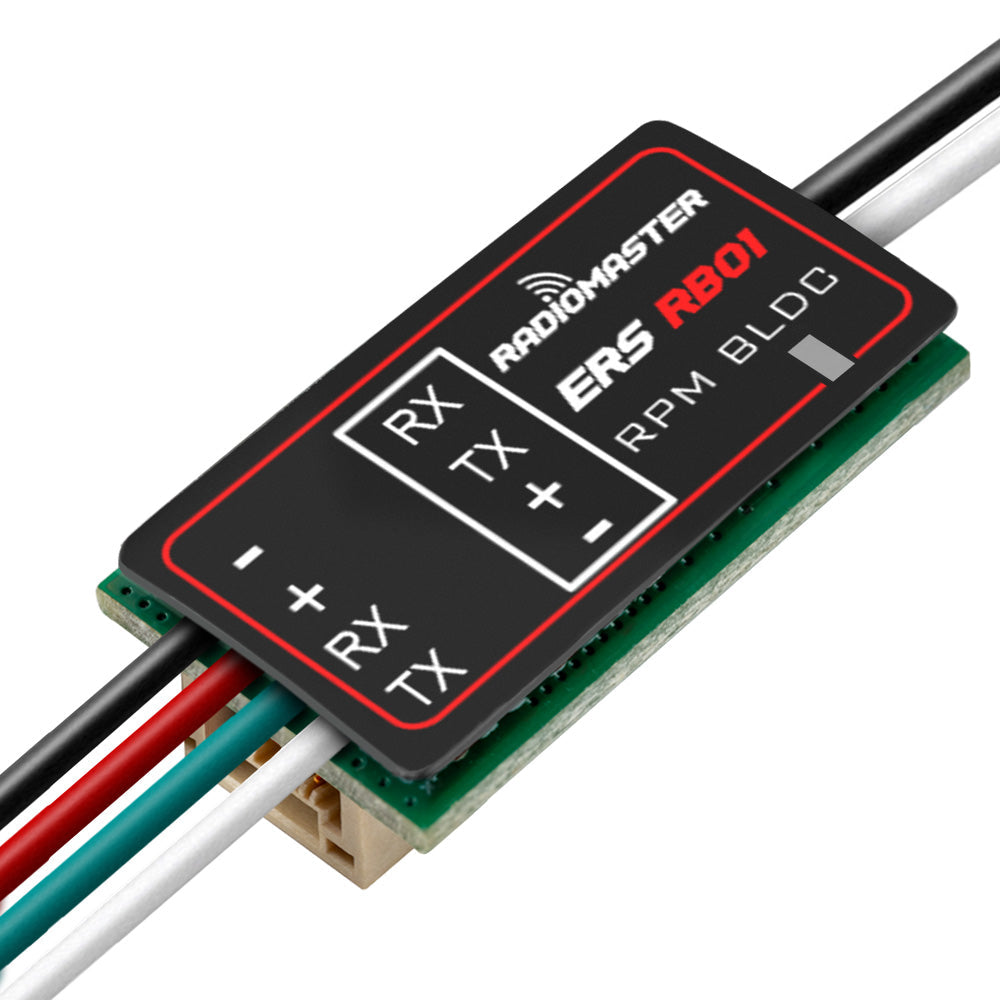

RadioMaster ERS-RB01 är en borstlös tachometer (RPM-BLDC sensor) som är utformad för att mäta motor RPM genom att koppla direkt till valfria två ledningar av en borstlös ESC-utgång. Den fångar realtids RPM-data, skickar den till en kompatibel ExpressLRS PWM-mottagare via CRSF-gränssnittet och vidarebefordrar telemetri tillbaka till en EdgeTX-radio för liveövervakning.

Som en del av ERS-sensorfamiljen stöder ERS-RB01 daisy chain-expansion (linjär, genomgång) för skalbar telemetri när flera ERS-sensorer används.

Lanseringsvideo

Nyckelfunktioner

• Noggrann RPM-övervakning: Realtidsövervakning av borstlös RPM-data
• ExpressLRS-integration: Fungerar med kompatibla ExpressLRS-mottagare via CRSF
• Plug and play: Plug-and-play med stödda mottagare
• Stöd för flera enheter: Flera ERS-RB01-sensorer kan användas för att övervaka flera enheter samtidigt (ange RPM-ID när du använder mer än en RPM-sensor)
• Daisy chain-expansion: Genomgångsexpansion för ytterligare telemetrimoduler
• Kompakt och lätt: 28 x 12 x 8 mm; 4.8 g

För hjälp med installation, kompatibilitetsfrågor eller ersättningsaccessoarer, kontakta support@rcdrone.top or besök https://rcdrone.top/.

Kompatibla ExpressLRS PWM-mottagare

Plug and Play

• ER6 2.4GHz ExpressLRS PWM-mottagare
• ER8 2.4GHz ExpressLRS PWM-mottagare
• ER8G ExpressLRS PWM-mottagare
• ER8GV ExpressLRS PWM-mottagare

Adapter krävs

• ER4
• ER5C-i
• ER5A
• ER5C
• ER6G
• ER6GV

Använda sensorer med icke-plug-and-play PWM ExpressLRS-mottagare

De flesta PWM ExpressLRS-mottagare är kompatibla. Mottagare utan tillgänglig UART-port kräver omkonfigurering för att stödja externa sensorer: omdela två PWM-utgångspinnar som en seriell UART (en TX och en RX) med hjälp av mottagarens Web UI (WiFi-läge) eller ExpressLRS LUA-skriptet. Detta möjliggör sensoranslutning samtidigt som de återstående PWM-kanalerna bevaras för servon eller ESC:er.

För mottagare som endast tillhandahåller standard servo-pinnar kan en valfri adapterkabel användas för att konvertera sensor UART-kontakten till två standard servo-kontakter (TX och RX).

Sensor Konfiguration & Telemetri Loggning

För att konfigurera sensorn och visa telemetri på en EdgeTX-radio, installera RadioMaster Sensor Configurator LUA. Det möjliggör justeringar av sensorinställningar, korrekt telemetri visning och datalogging.

• Kopiera LUA-filer till: /SCRIPTS/TOOLS/
• Motorpoler måste ställas in för att få korrekt RPM-data (motorpolpar är LUA-konfigurerbara).

Exempel på konfigurationsobjekt som syns i verktyget inkluderar: LED ONOFF, SENSOR STRÖM, OMSTART, Ställ in RPM ID, Motorpoler, STÄLL IN RATE OFFSET, ÅTERSTÄLL KONFIGURATION.

Specifikationer

Nedladdningar

• ERS-RB01 Användarmanual
• RadioMaster ERS Sensorer Configurator.lua
• ERS Serien Sensorer Firmware V1.9

Vad som ingår

• 1 x ERS-RB01 RPM-BLDC Sensor
• 3 x Krympbar slang
• 1 x Manual QR-kodkort

Detaljer

Lägg till live borstlös motor RPM telemetri till en ExpressLRS PWM-installation över CRSF, med enkel plug-and-play kablage.

Använd RadioMaster Sensor Configurator LUA på EdgeTX för att ställa in motorpoler och justera sensoralternativ för exakt RPM.

När du kör mer än en RPM-sensor, tilldela en unik RPM-ID så att varje motors telemetri förblir åtskild.

Linjära daisy-chain genomgång gör det enkelt att utöka telemetrin genom att lägga till fler ERS-sensorer i serie.

Real-tids RPM-avläsningar visas direkt på radion, vilket gör det lättare att övervaka prestanda under installation och flygning.

Kompatibel med de flesta ExpressLRS PWM-mottagare; vissa byggen kan kräva omkoppling av UART-stift eller en adapterkabel.

Allt som behövs för att komma igång inkluderar sensormodulen, ett QR-kod manualkort och krympslang för en ren installation.
