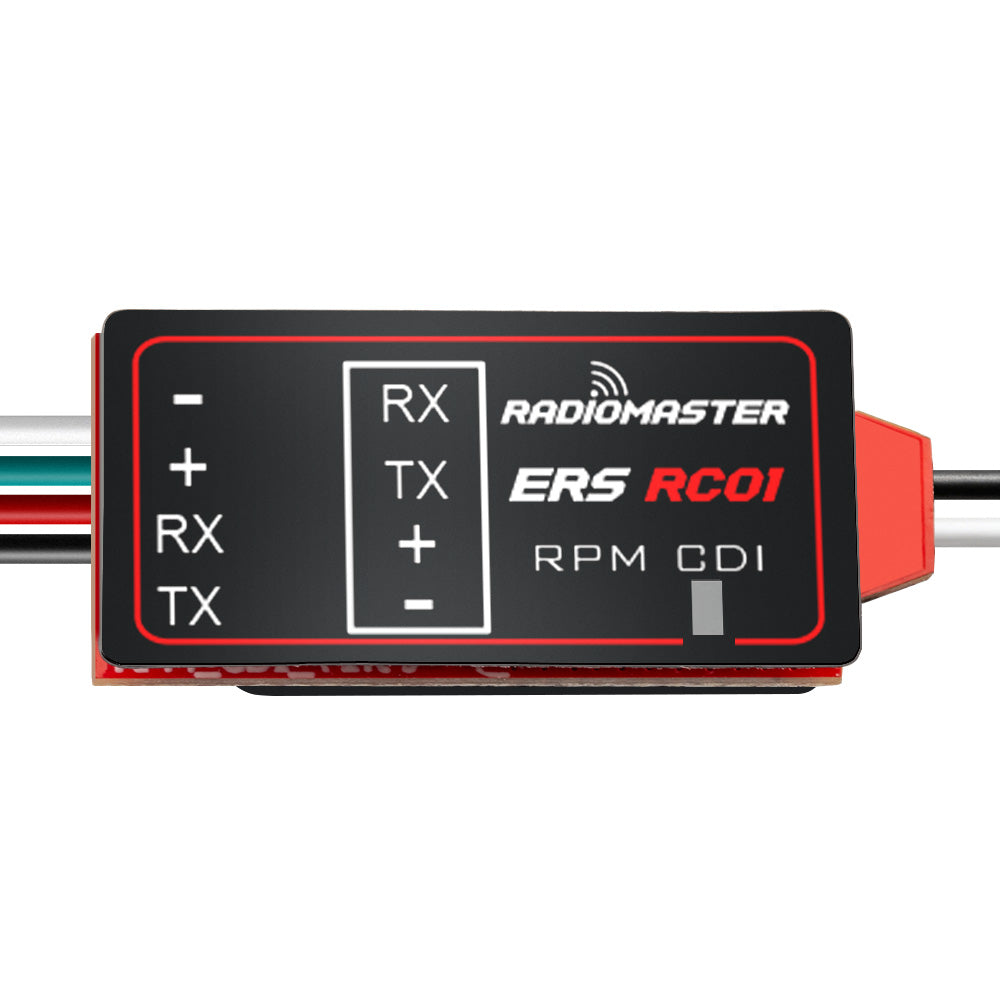

RadioMaster ERS-RC01 RPM-CDI varvtalssensor för bensinmotor för ExpressLRS PWM-mottagare (CRSF)

Översikt

RadioMaster ERS-RC01 är en RPM-CDI-sensor (takhastighetsmätare för bensinmotor) som är utformad för att mäta motorens RPM genom att ansluta direkt till en CDI-hastighetsutgång. Den upptäcker motorhastighet och överför RPM-data till en kompatibel ExpressLRS PWM-mottagare via CRSF-gränssnittet, och vidarebefordrar sedan telemetri till en EdgeTX-radio för realtidsövervakning. Som en del av ERS-sensorfamiljen stöder den också pass-through-expansion för att kedja ihop ytterligare telemetrimoduler.

Lanseringsvideo

Nyckelfunktioner

• Exakt motor RPM: Realtidsövervakning av motor RPM-data
• ExpressLRS-integration: Skickar RPM-data till kompatibla ExpressLRS-mottagare via CRSF
• Daisy chain-expansion: Linjära kedjeanslutna sensorer för skalbar telemetri
• Kompakt & lättviktig: 28 x 12 x 8 mm, 6.0 g
• Plug-and-play arbetsflöde: Enkel anslutning till CDI-utgång för snabb installation

Mottagarens kompatibilitet

Plug-and-play-kompatibla mottagare

• ER6 2.4GHz ExpressLRS PWM-mottagare
• ER8 2.4GHz ExpressLRS PWM-mottagare
• ER8G ExpressLRS PWM-mottagare
• ER8GV ExpressLRS PWM-mottagare

Använda sensorer med icke plug-and-play PWM ExpressLRS-mottagare

De flesta PWM ExpressLRS-mottagare är kompatibla. Mottagare utan en dedikerad UART-port kräver omkonfigurering för att stödja externa sensorer genom att omfördela två PWM-utgångspinnar som en seriell UART (en TX och en RX) via mottagarens Web UI (WiFi-läge) eller ExpressLRS LUA-skript.

För mottagare som endast tillhandahåller standardservo-pinnar kan en valfri adapterkabel konvertera sensorernas UART-kontakt till två standardservo-kontakter (TX och RX).

För hjälp med produktval eller installationsfrågor, kontakta kundtjänst på https://rcdrone.top/ eller e-posta support@rcdrone.top.

Sensor Konfiguration & Telemetri Loggning

För att konfigurera sensorn och visa telemetri på en EdgeTX-radio, installera RadioMaster Sensor Configurator LUA. Det stöder sensorinställning, korrekt telemetri visning och datalogging.

• Anslut radion till en Mac eller PC i USB-SD-läge
• Kopiera LUA-filer till: /SCRIPTS/TOOLS/

Specifikationer

Nedladdningar

• ERS-RC01 Användarmanual
• RadioMaster ERS Sensorer Configurator.lua
• ERS Serien Sensorer Firmware V1.9

Vad som ingår

• 1 x ERS-RC01 RPM-CDI Sensor
• 3 x Krympbar slang
• 1 x Manual QR-kodkort

Detaljer

Spåra bensinmotorns RPM genom CDI-hastighetsutgången och skicka telemetrin till ExpressLRS (CRSF) för EdgeTX-display.

Använd RM Sensor Configurator LUA på EdgeTX för att konfigurera ERS-RC01 och hantera telemetriinställningar.

Flera ERS-moduler kan upptäckas i en lista för snabb installation när du utökar ditt telemetrisystem.

Pass-through-expansion stöder en ren, linjär daisy-chain för att lägga till fler ERS telemetrisensorer.

Realtids RPM-avläsningar hjälper till att övervaka motorns hastighet under justering, testning och flygning.

Fungerar plug-and-play med stödda ER-seriens PWM-mottagare, med alternativ för att omfördela stift på andra PWM ELRS-installationer.

Nyckelspecifikationer i ett ögonkast, inklusive ingångsspänningsområde, RPM-område, noggrannhet och driftstemperatur.

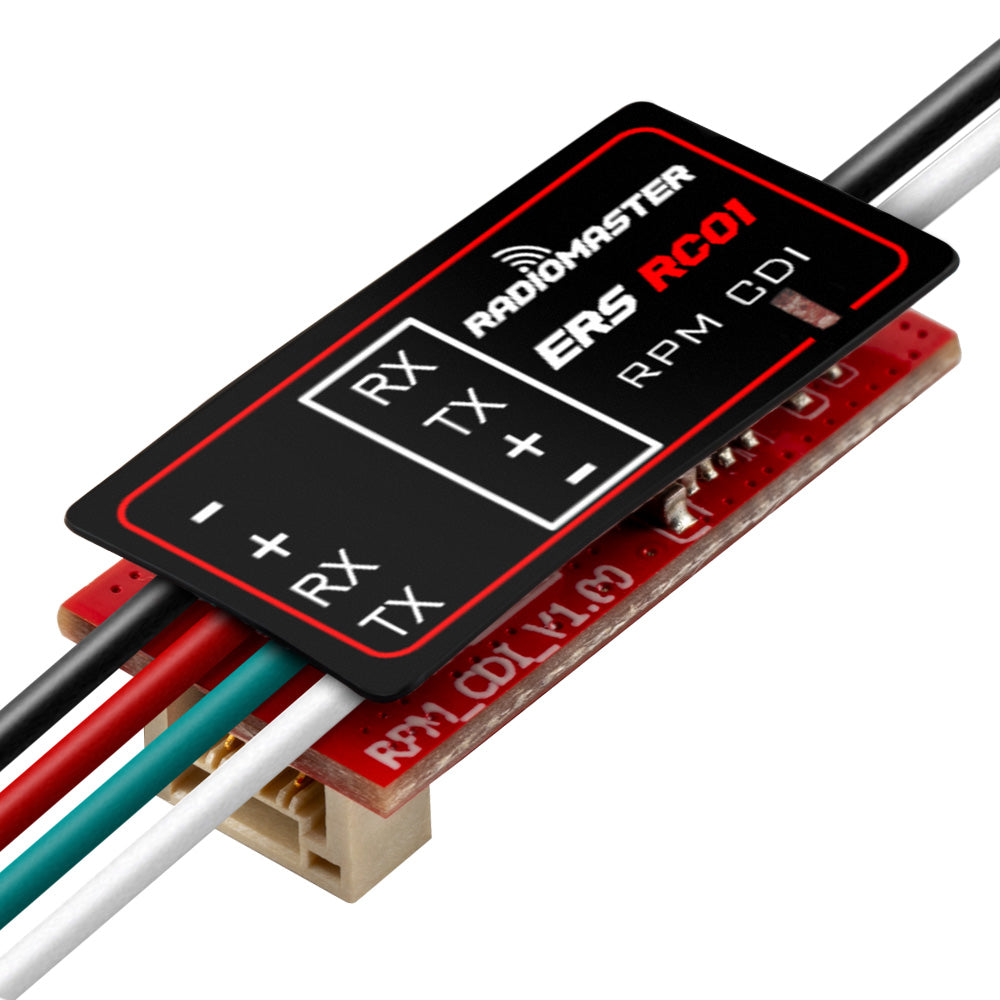

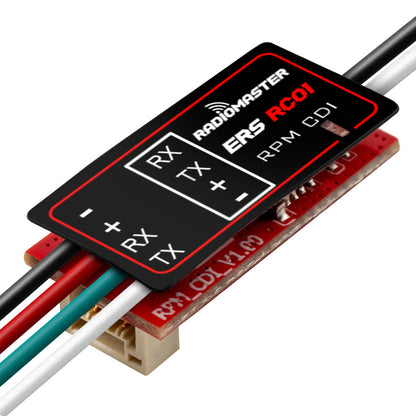

Kompakt modul 28 × 12 × 8 mm med en enkel 3-pinsanslutning för snabba installationer i trånga luftfarkoster.

Sensorn förblir lätt och prydlig, vilket hjälper till att hålla kablage och komponentvikt till ett minimum.

Allt som behövs för att komma igång ingår: ERS-RC01-sensor, QR-manualkort och krympslang.
