Raspberry Pi Compute Module 5 CM5108016 – 8GB, 16GB eMMC, 2.4/5GHz Wi‑Fi/Bluetooth 5.0, Dubbel 4K HDMI
Raspberry Pi Compute Module 5 CM5108016 – 8GB, 16GB eMMC, 2.4/5GHz Wi‑Fi/Bluetooth 5.0, Dubbel 4K HDMI
Seeed Studio
Det gick inte att ladda hämtningstillgänglighet
Översikt
Raspberry Pi Compute Module 5 (CM5108016) är en system-on-module som ger Raspberry Pi 5-prestanda till inbäddade designer. Denna variant integrerar en Broadcom BCM2712 fyrkärnig 64‑bit Arm Cortex‑A76 (Armv8) SoC @ 2.4GHz, 8GB LPDDR4, 16GB eMMC, dubbel 4Kp60 HDMI-utgång, hårdvaru videodekodning upp till 4Kp60, Gigabit Ethernet, 2.4/5.0GHz Wi‑Fi &och Bluetooth 5.0, USB 3.0, dubbla kameragränssnitt och en PCIe Gen 2 x1-gränssnitt.
Nyckelfunktioner
- Broadcom BCM2712 fyrkärnig 64‑bit Arm Cortex‑A76 CPU @ 2.4GHz
- 8GB LPDDR4 och 16GB eMMC på-modul lagring
- Dubbla 4Kp60 HDMI 2.0-utgångar; hårdvaru HEVC-dekodning upp till 4Kp60
- Integrerad 2.4/5.0GHz IEEE 802.11 b/g/n/ac Wi‑Fi och Bluetooth 5.0 (BLE)
- Inbyggd elektronisk switch för att välja PCB-spår eller extern antenn
- Inbyggd Gigabit Ethernet PHY med IEEE 1588-stöd
- PCIe Gen 2 (5Gbps) x1 root-komplex och USB 3.html 0
- Två 4‑kanals MIPI-portar som stöder DSI och CSI‑2
- Upp till 30 GPIOs (1.8V eller 3.3V) med UART, I2C, SPI, SDIO, DPI, I2S, PWM, GPCLK
- Designad med kort-till-kort (B2B) kontakter
Specifikationer
| Processor | Broadcom BCM2712 fyrkärnig 64‑bit Arm Cortex‑A76 (Armv8) SoC @ 2.4GHz |
| Minne | 8GB LPDDR4 |
| Lagring | 16GB eMMC |
| Anslutning | 2.4GHz / 5.0GHz IEEE 802.11 b/g/n/ac trådlös; Bluetooth 5.0, BLE; inbyggd elektronisk switch för PCB-spår eller extern antenn |
| Inbyggd Gigabit Ethernet PHY som stöder IEEE1588 | |
| 1 × USB 2.0 (hög hastighet); 2 × USB 3. 0 (samtidig 5Gbps) | |
| 1 × PCIe x1 rotkomplex, Gen 2 (5Gbps) | |
| Upp till 30 × GPIO (1.8V eller 3.3V) med: upp till 5 × UART, 5 × I2C, 5 × SPI, 1 × SDIO, 1 × DPI, 1 × I2S, upp till 4 × PWM, upp till 3 × GPCLK | |
| Video | 2 × HDMI 2.0-portar (upp till 4Kp60 på båda samtidigt) |
| 2 × 4‑ledars MIPI-portar för DSI (skärm) och CSI‑2 (kamera) | |
| Multimedia | 4Kp60 HEVC avkodare; OpenGL ES 3.1; Vulkan 1.2; 1 × SDIO 2.0 (CM5 Lite) |
| Ingångseffekt | Enkel +5V PSU-ingång stöder USB PD för upp till 5A @ 5V |
| Drifttemperatur | 20°C till +85°C |
| MTBF (Mark Benign) | 143 000 timmar (168 000 timmar CM5 Lite) |
| Mått | 55 mm × 40 mm x 4.7 mm |
| Produktionens livslängd | I produktion fram till åtminstone januari 2036 |
| Överensstämmelse | För lokala och regionala godkännanden, se pip.raspberrypi.com |
Modellval Referens
| Modell | Trådlös | RAM | eMMC-lagring |
| CM5 | 1 = Ja; 0 = Nej | 01 = 1GB; 02 = 2GB; 04 = 4GB; 08 = 8GB; 16 = 16GB | 000 = Ingen (Lite); 008 = 8GB; 016 = 16GB; 032 = 32GB; 064 = 64GB |
Översikt av hårdvara
Formfaktor och kontaktlayout matchar CM5-standarden för integrering av bärkort. Se den dimensionella ritningen för referens endast (alla dimensioner i mm; föremål för toleranser och förändringar).
Dokument
- Produktblad för Raspberry Pi Compute Module 5
- Datablad för Raspberry Pi Compute Module 5
- Designfiler för Raspberry Pi Compute Module 5
ECCN/HTS
| HSCODE | 8473309000 |
| USHSCODE | 8473309100 |
| EUHSCODE | 8473308000 |
| COO | STORBRITANNIEN |
Vad som ingår
- 1 × Raspberry Pi Compute Module 5 – 8GB RAM, 16GB eMMC, 2.4/5.0GHz Wi‑Fi &och Bluetooth 5.0
Detaljer

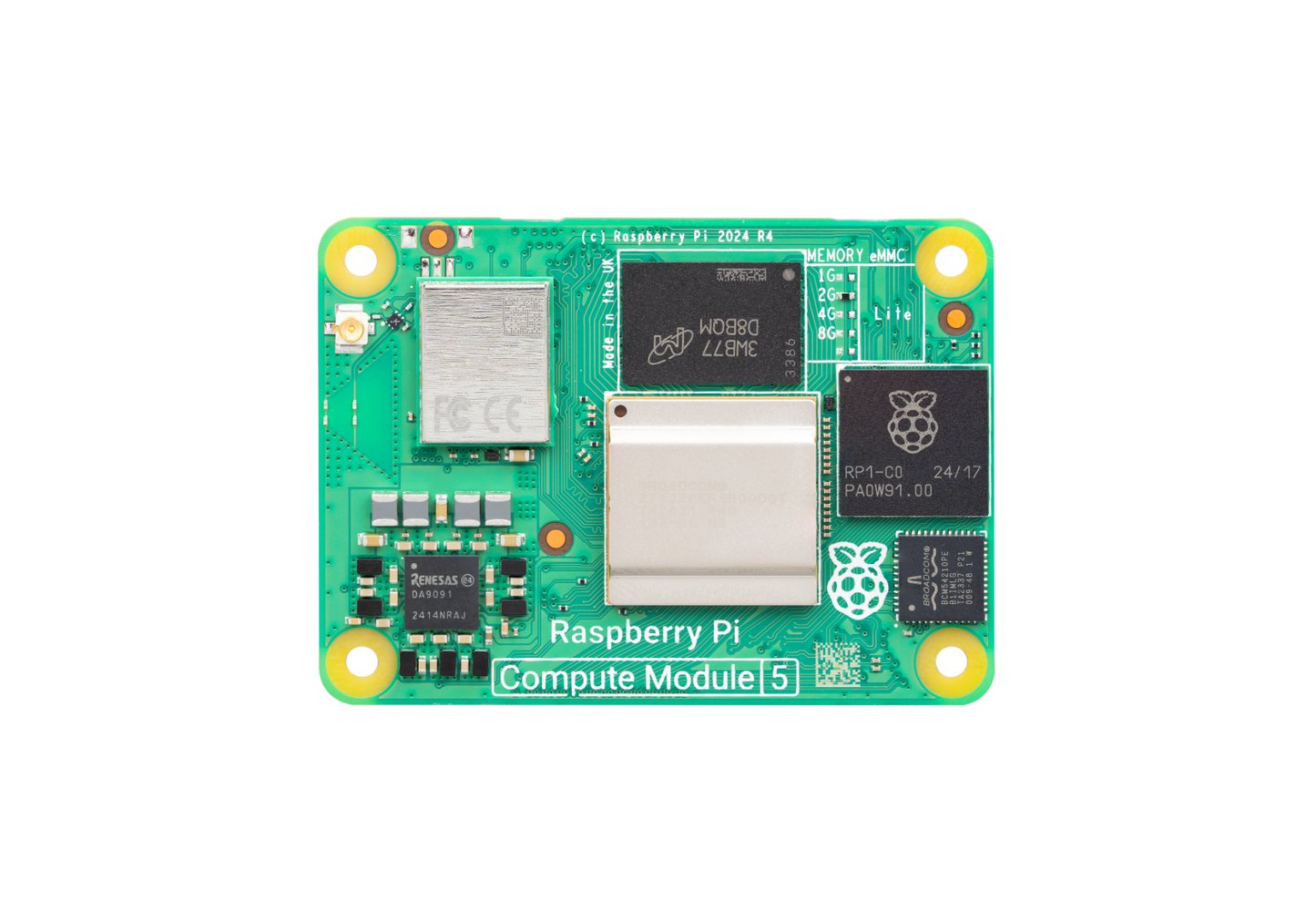

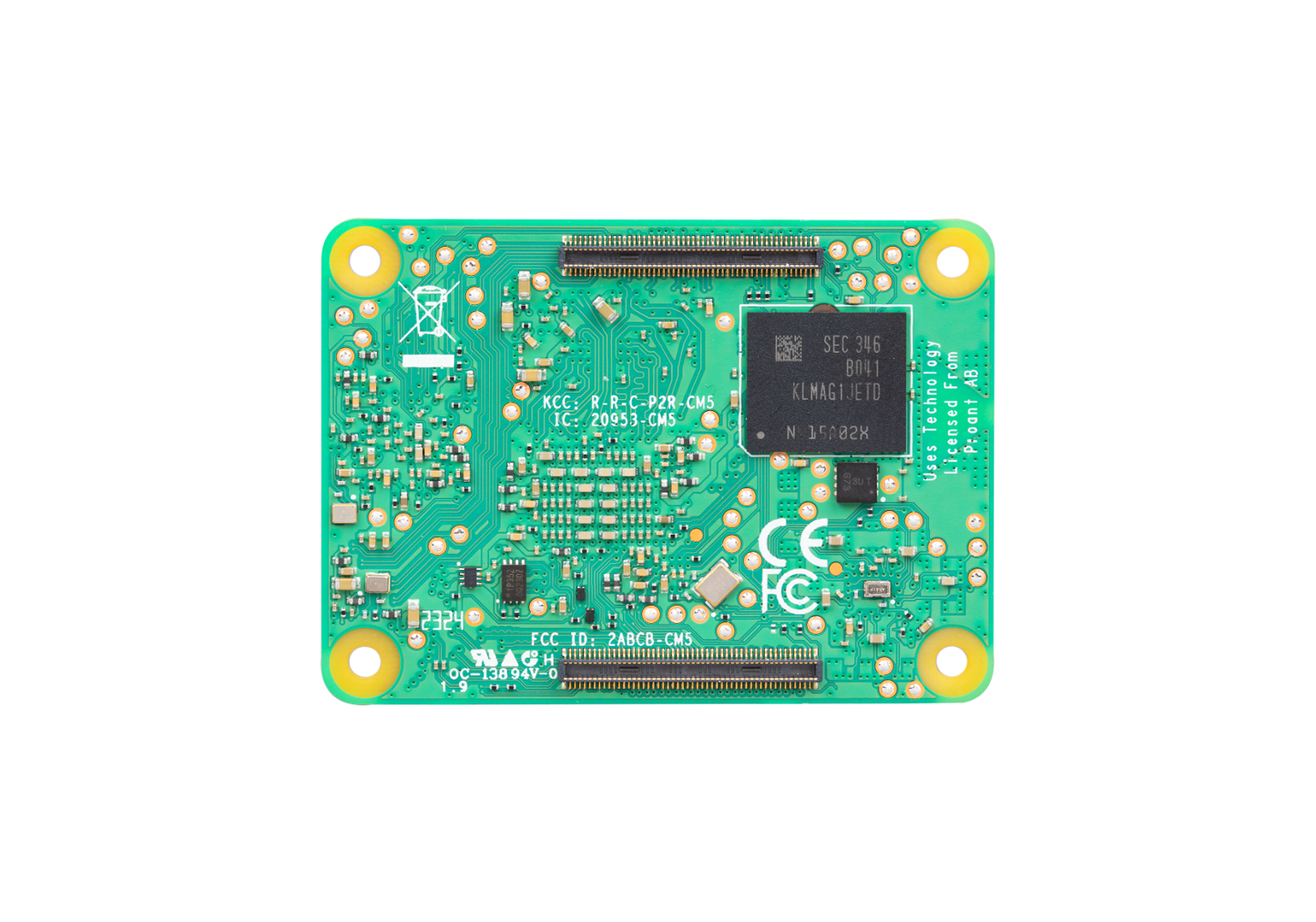

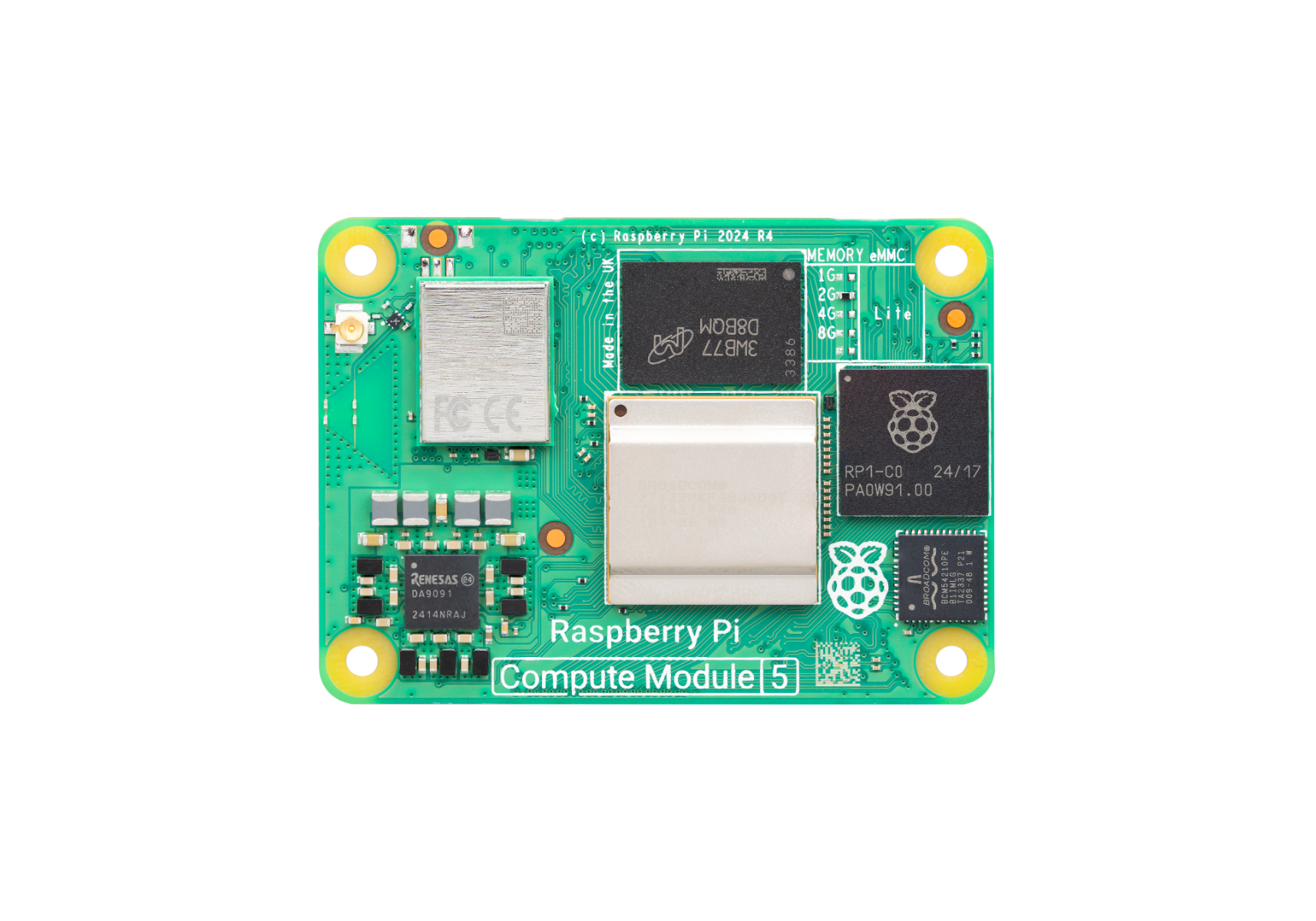

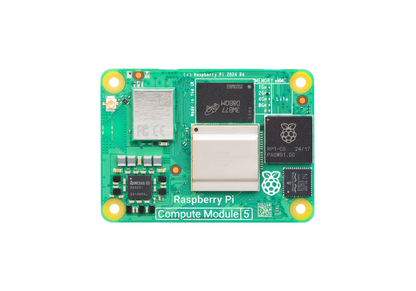

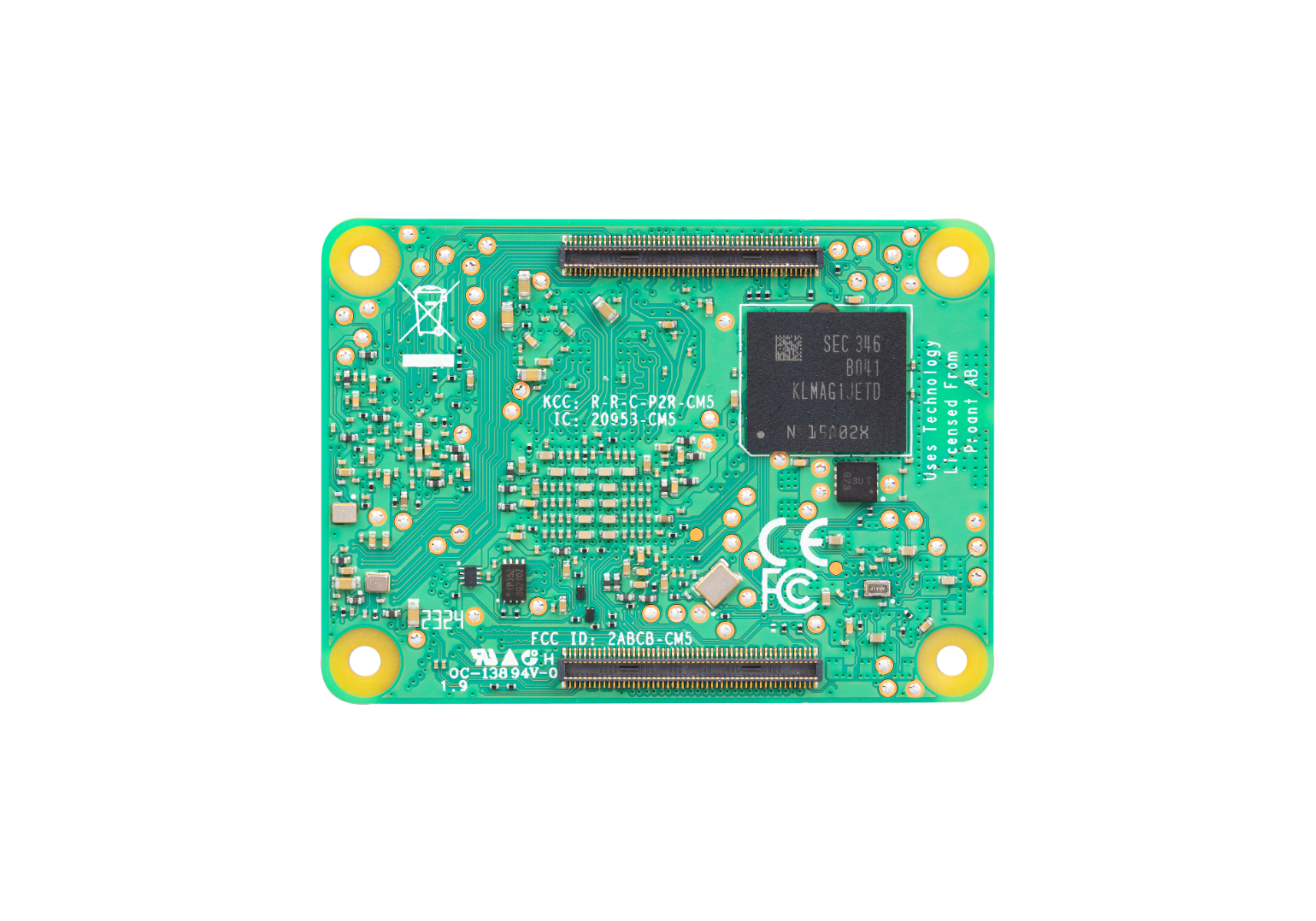

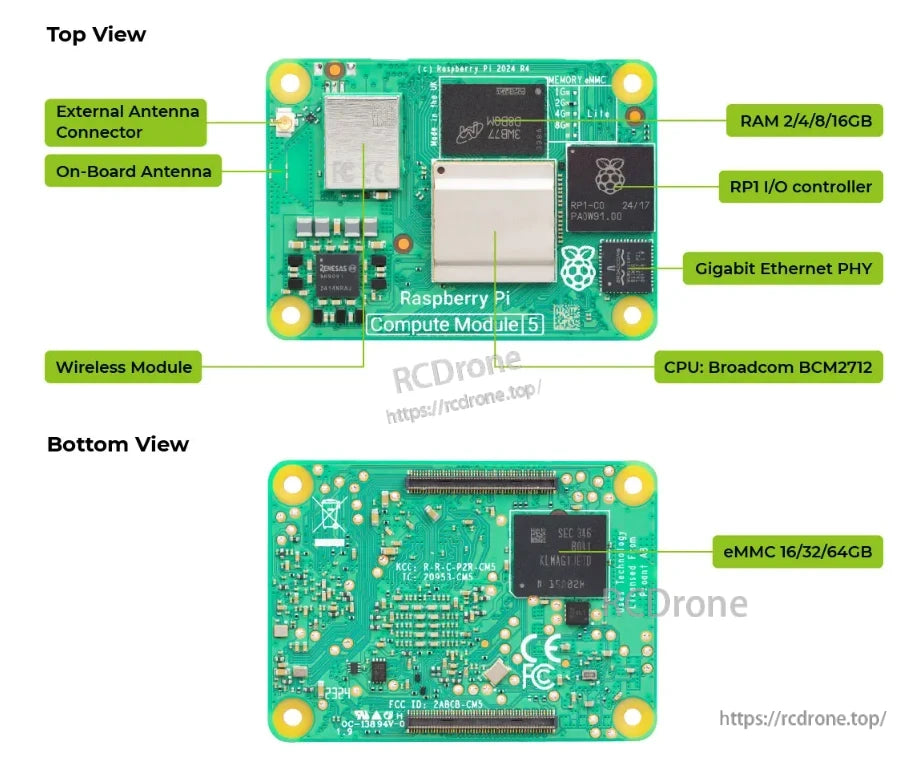

Raspberry Pi Compute Module 5 har en Broadcom BCM2712 CPU, 2GB–16GB RAM, upp till 64GB eMMC, Gigabit Ethernet, trådlös modul, extern antennanslutning och synlig I/O-kontroller och minne på ovansidan och undersidan.

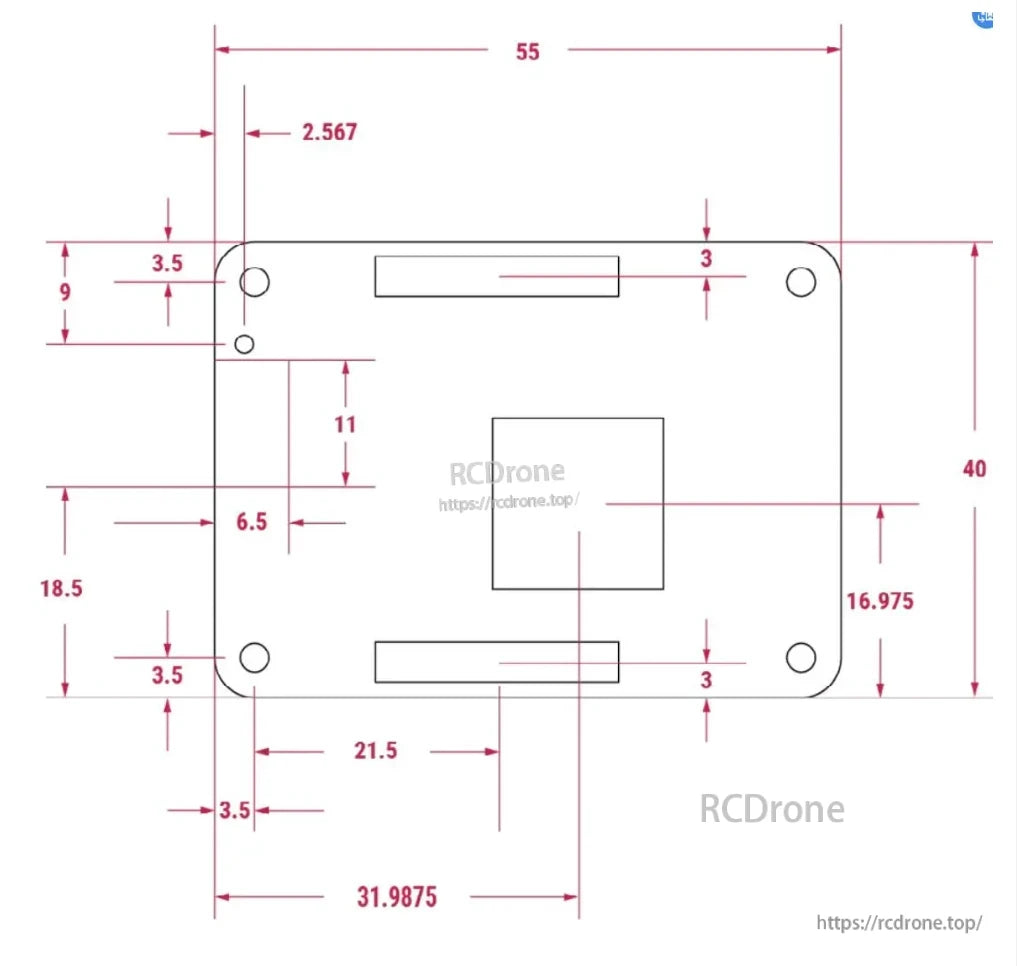

Raspberry Pi Compute Module 5 mått: 55mm x 40mm, med monteringshål och utskärningar för kontakter och komponenter.
