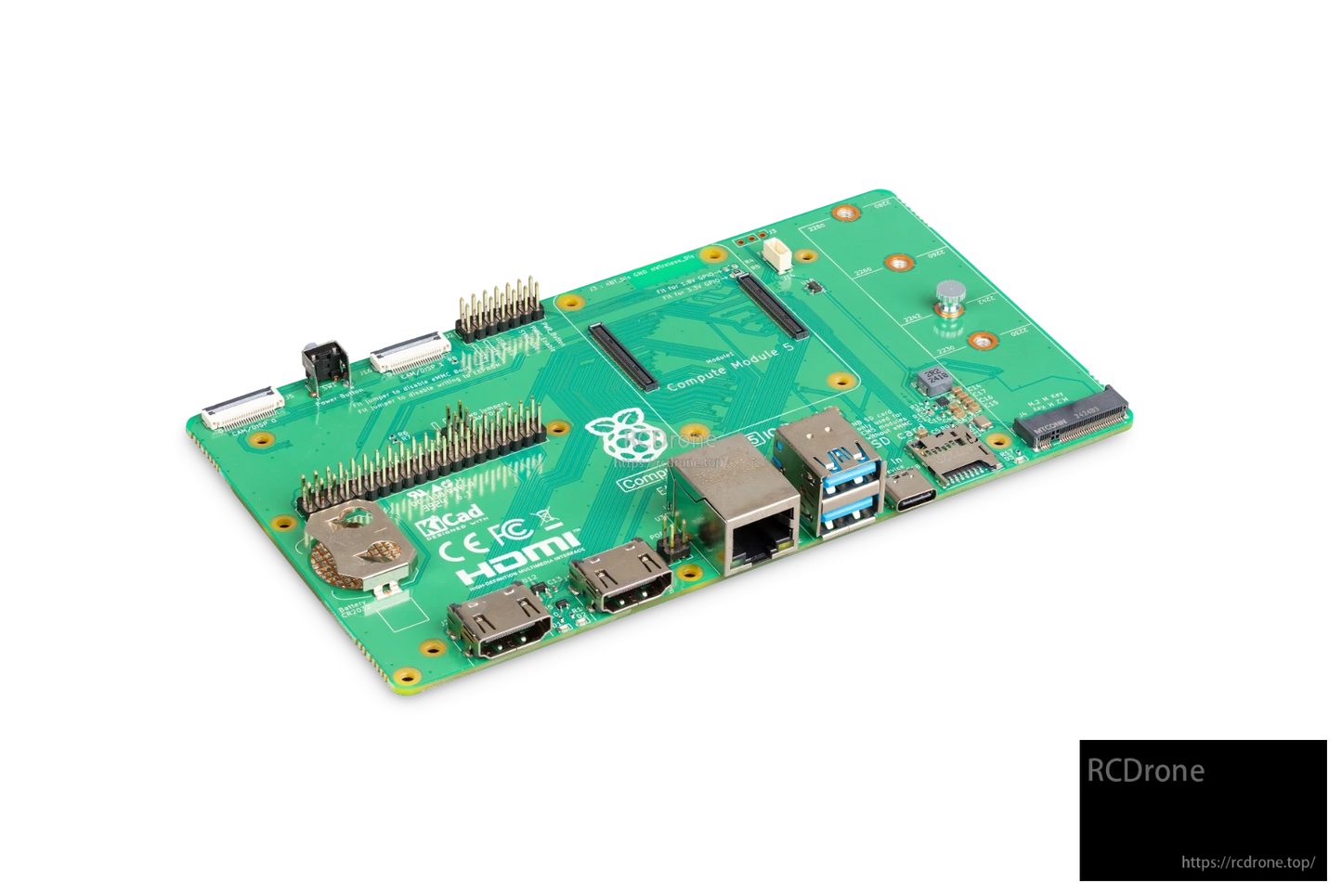

Raspberry PI Compute Module 5 IO -kort (CM5IO) med M.2 M -nyckel, Dual HDMI 2.0, USB 3, Gigabit Ethernet POE+, HAT+ GPIO

Översikt

Raspberry Pi Compute Module 5 IO Board (CM5IO) är ett IO-kort utformat för att underlätta utveckling med Raspberry Pi Compute Module 5. Det exponerar många av de gränssnitt som finns tillgängliga på Raspberry Pi 5 och kan användas som en referensdesign för CM5 eller direkt som en produkt, med stöd för tillägg som M.2 M-nyckelkort och Raspberry Pi HAT:er.

Viktiga funktioner

• Accepterar hela sortimentet av CM5-moduler
• Extern +5v USB-C nätadapter
• Strömbrytare för att väcka och stänga av CM5
• Gigabit Ethernet RJ45 med PoE-stöd
• HAT-fotavtryck med 40-polig GPIO-kontakt
• PoE-header
• Jumpers för att inaktivera funktioner som eMMC-start, EEPROM-skrivning, strömbrytaren och USB OTG-anslutningen
• Obs: Endast kabel – IO-hölje, CM5 ingår ej

IO-fodral (valfritt tillbehör)

Raspberry Pi IO-fodralet för Raspberry Pi Compute Module 5 är ett tvådelat metallhölje för CM5 och Compute Module 5 IO-kortet. Det ger plats för tillbehör anslutna till IO-kortet, såsom en M.2 SSD eller en PoE+ HAT+. IO-fodralet har platser för CSI-2-kameror eller DSI-skärmar och en inbyggd, styrbar fläkt för att underlätta temperaturreglering i applikationer med högre effekt. Urtag ger åtkomst till HDMI-, Ethernet-, USB-A-, USB-C- (strömingång)-kontakter och SD-kortplatsen. Ett monteringshål finns för en extern trådlös antenn.

Specifikationer

Översikt över hårdvara

Fysisk specifikation

Dokument

• Produktbeskrivning för Raspberry Pi Compute Module 5 IO Board
• Datablad för Raspberry Pi Compute Module 5 IO-kort
• Designfiler - Raspberry Pi Compute Module 5 IO-kort

ECCN/HTS

Vad ingår

Detaljer

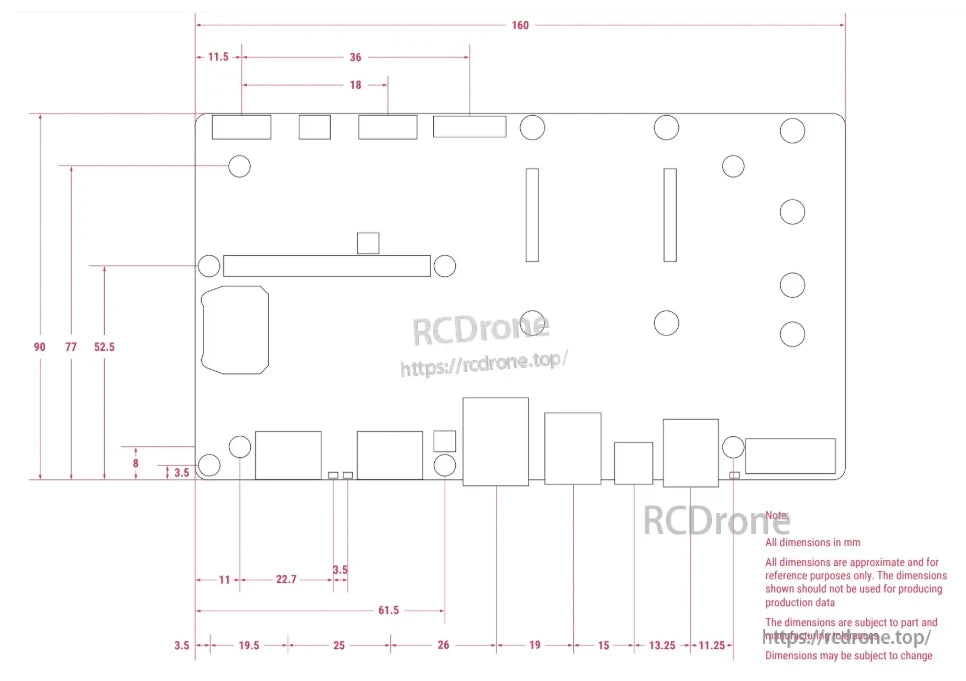

Schematisk bild av Raspberry Pi CM5IO IO-kort med ungefärliga mått i mm. Endast för referens, ej produktion. Med reservation för toleranser gällande delar och tillverkning.
