reComputer J101 Mini Utökningskort för Jetson Nano – HDMI 2.0, GbE, USB 3.0/2.0, 2x CSI, M.2 Key E, microSD, 5V/3A

Översikt

reComputer J101 Mini Extension Board är ett gränssnittsrikt bärkort för NVIDIA Jetson Nano (260-pin SODIMM). Det erbjuder HDMI 2.0 videoutgång, Gigabit Ethernet (10/100/1000M), 1x USB 3.0 Typ A, 2x USB 2.0 Typ A, USB Typ C (ström in) och USB Typ C (enhetsläge), dubbla CSI kamerakontakter, en M.2 Key E PCIe 2230 plats för Wi-Fi/Bluetooth-moduler, en micro SD-kortplats (CLK 48MHz), 40-pin och 12-pin kontakter, RTC och en 5V PWM fläktkontakt. Kortet matchar fotavtrycket och nästan samma funktionella design som NVIDIA Jetson Nano B01 utvecklingskit bärkort (100 mm x 80 mm x 29 mm), vilket erbjuder en kostnadseffektiv väg för att bygga och utvärdera edge AI-applikationer.

Nyckelfunktioner

• Designad för Jetson Nano-modul (260-pin SODIMM)
• Formfaktor kompatibel med NVIDIA Jetson Nano B01 utvecklingskit bärkort; inte kompatibel med A01 utvecklingskit
• HDMI 2.0, GbE, USB 3.0/2.0, dubbla CSI kameragränssnitt
• M.2 nyckel E (2230) slot för Wi‑Fi/BT expansion
• Micro SD-kortplats för lagringsutvidgning (CLK-frekvens 48MHz)
• 40-stifts header, 12-stifts multifunktionsheader, RTC-kontakter och 5V PWM-fläktheader
• Överensstämmelsedokument tillgängliga: CE, FCC, RoHS, REACH, UKCA, KC (se certifikat)

Anteckningar

• SD-kortfunktionen stöder CLK-frekvens 48MHz enligt design för att uppfylla certifieringskrav. Instruktioner för att ändra IO-hastighet finns här.
• Senare versioner av reComputer J1010 bärkort har alla SD-kortfunktioner.
• För SSD-användning med reComputer Jetson rekommenderar Seeed 128GB, 256GB, och 512GB modeller från Seeed.

Specifikationer

Vad som ingår

• reComputer J101 Bärkort x1

Tillämpningar

• Autonom Mobil Robot (AMR)
• AI Videoanalys
• Maskinsyn
• Generativ AI

Dokument

• reComputer J101 v2 datablad
• reComputer J101 PCBA 2D &och 3D
• NVIDIA Jetson-enheter och bärkort jämförelser
• Seeed NVIDIA Jetson hårdvarukatalog

ECCN/HTS

Detaljer

Raspberry Pi SEEED Studio NVIDIA Partner HDMI GPIO.Kostnadseffektiv edge AI-bärkort med 260-stifts Jetson-modulanslutning. Utrustad med CSI, USB 3.0 och USB 2.0-portar. Inkluderar indikatorer, M2 Gigabit Ethernet och knappar för Wi-Fi och Bluetooth-anslutning.

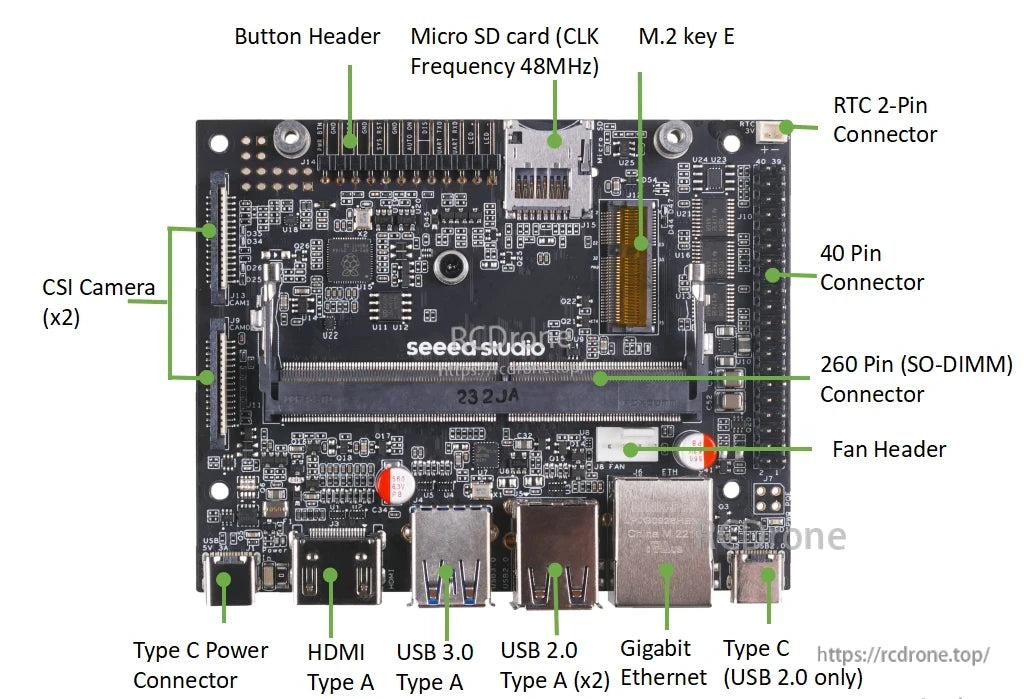

J101 Mini Extension Board inkluderar CSI-kameraportar, Micro SD-kortplats, M.2 nyckel E, 40-stifts och 260-stifts anslutningar, RTC och fläktkontakter, USB, HDMI, Gigabit Ethernet och Type-C ström/data-portar.

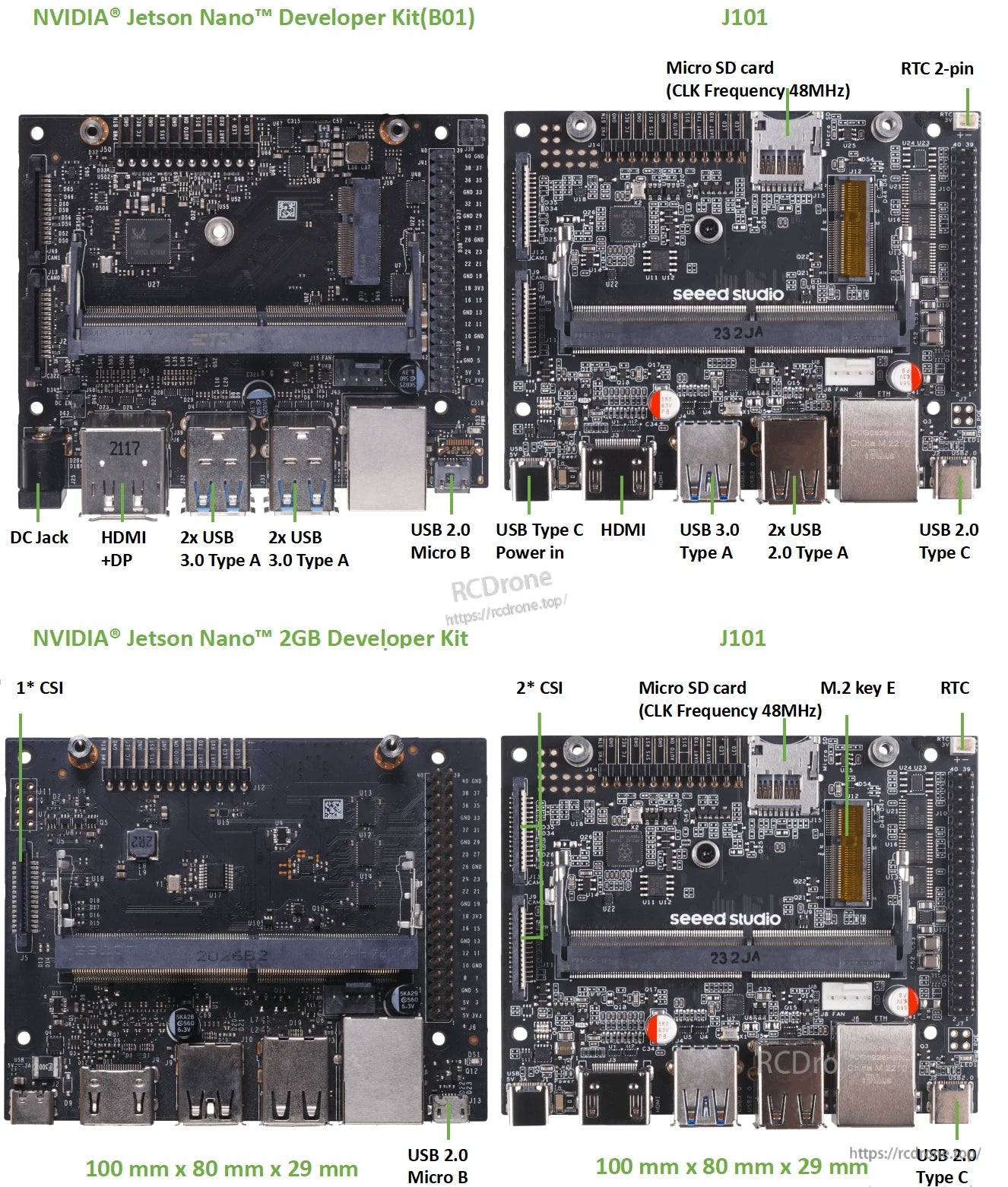

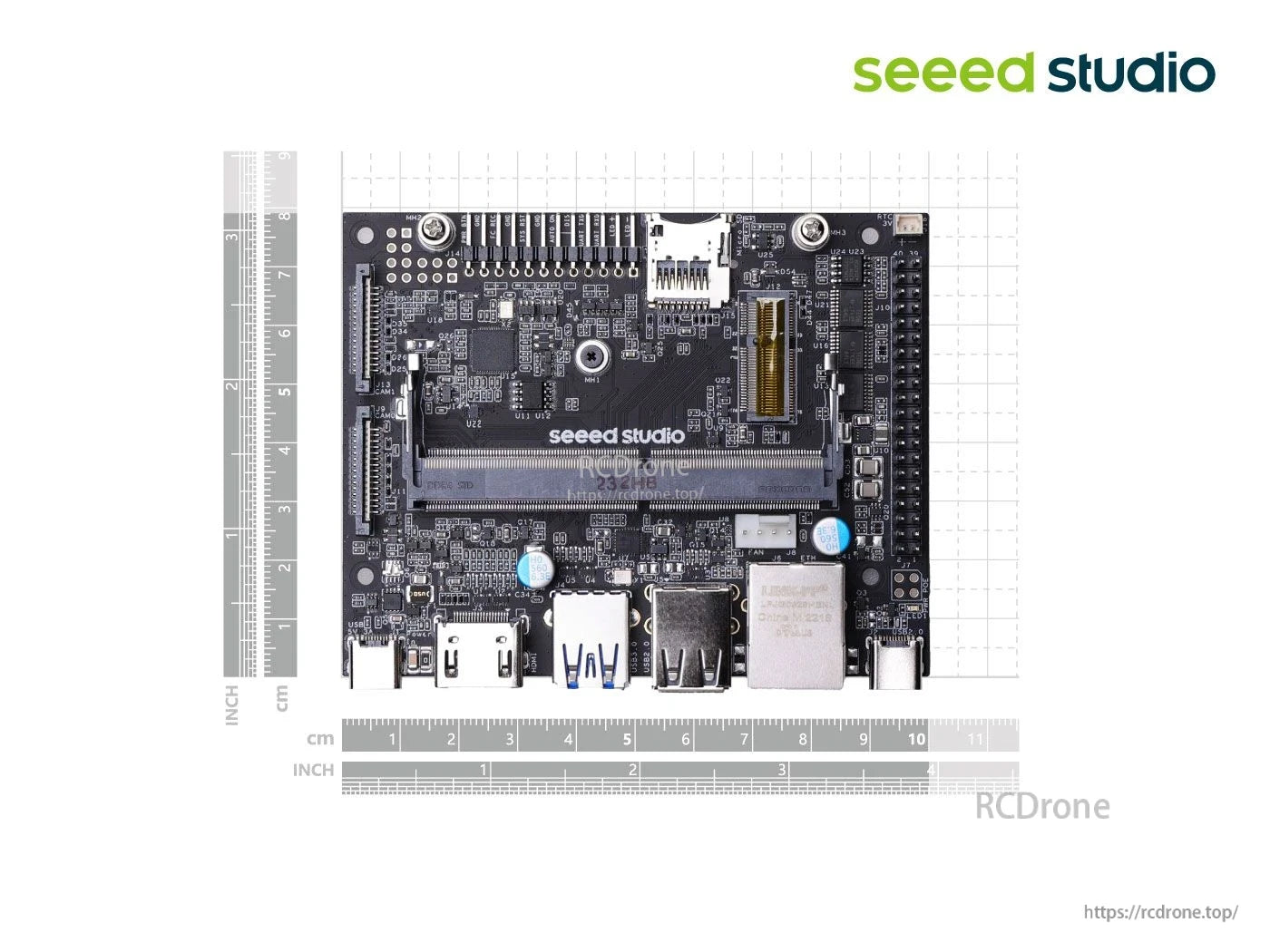

J101 Mini Extension Board för NVIDIA Jetson Nano, med USB, HDMI, microSD, CSI, M.2 och RTC-gränssnitt. Kompatibel med 2GB och standardutvecklingssatser, dimensioner 100x80x29 mm.
