GEPRC RX som TX JR-Bay Modifieringssats - JR-Bay Modifieringssats för ELRS RX-till-TX, 2-6S, Dubbelantenner

Översikt

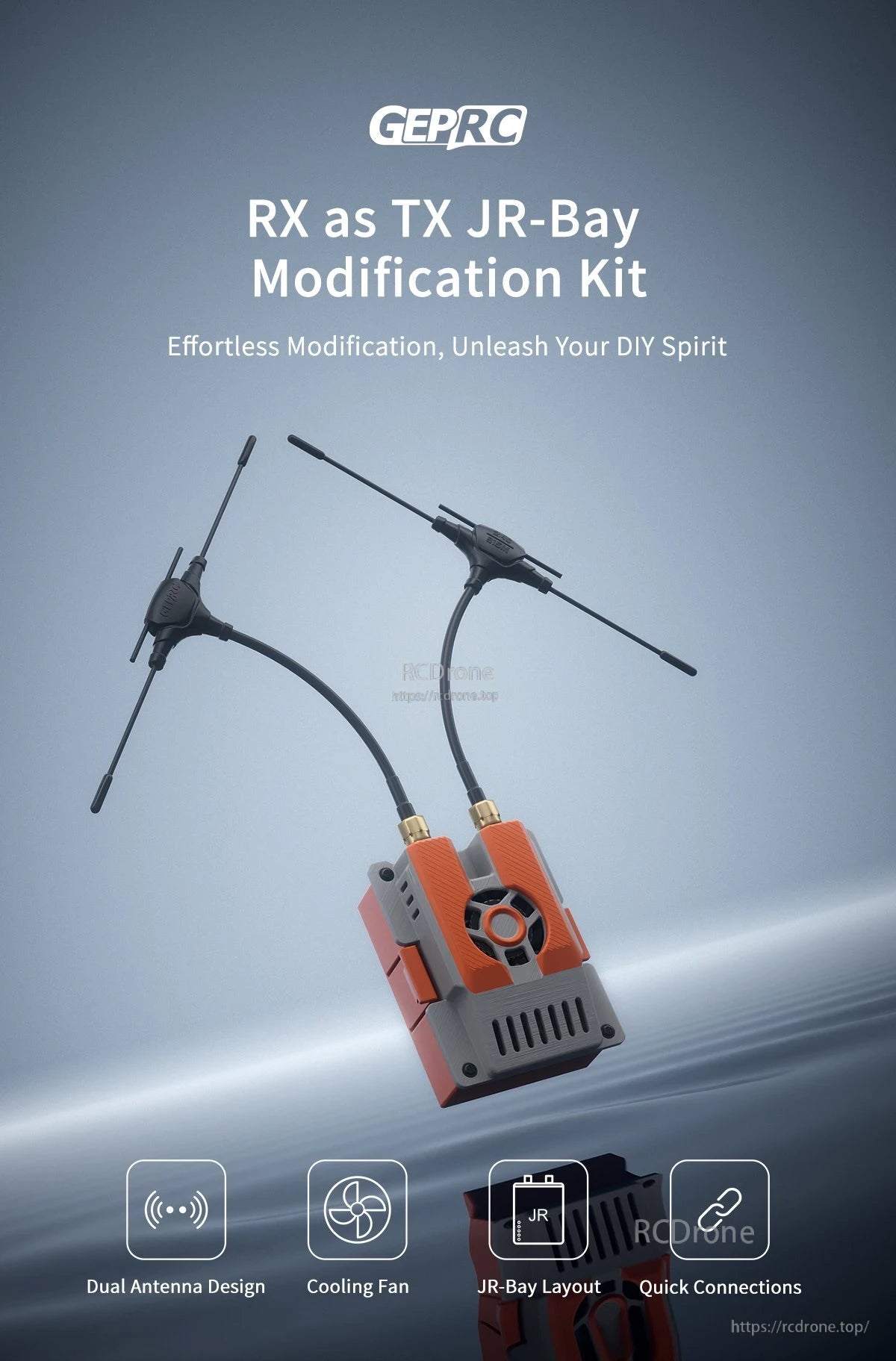

GEPRC RX som TX JR-Bay Modifieringskit är ett JR-Bay Modifieringskit utformat som en snabb DIY-lösning som utnyttjar en ExpressLRS (ELRS) mottagares förmåga att uppgraderas via firmware till en extern TX-modul. Tagline: “Enkel Modifiering, Frigör Din DIY-anda.”

Det är kompatibelt med ett brett utbud av kontroller som har en JR-bay, stöder en dual-antenn JR-bay design (Ant1/Ant2) och erbjuder snabba anslutningar med hjälp av pogo-pinnar, SH1.0 eller lödning. Den 3D-utskrivna versionen använder ett livfullt flerfärgat PLA-skal och inkluderar monteringsdelar för mottagare som är designade för GEPRC-mottagare.

Nyckelfunktioner

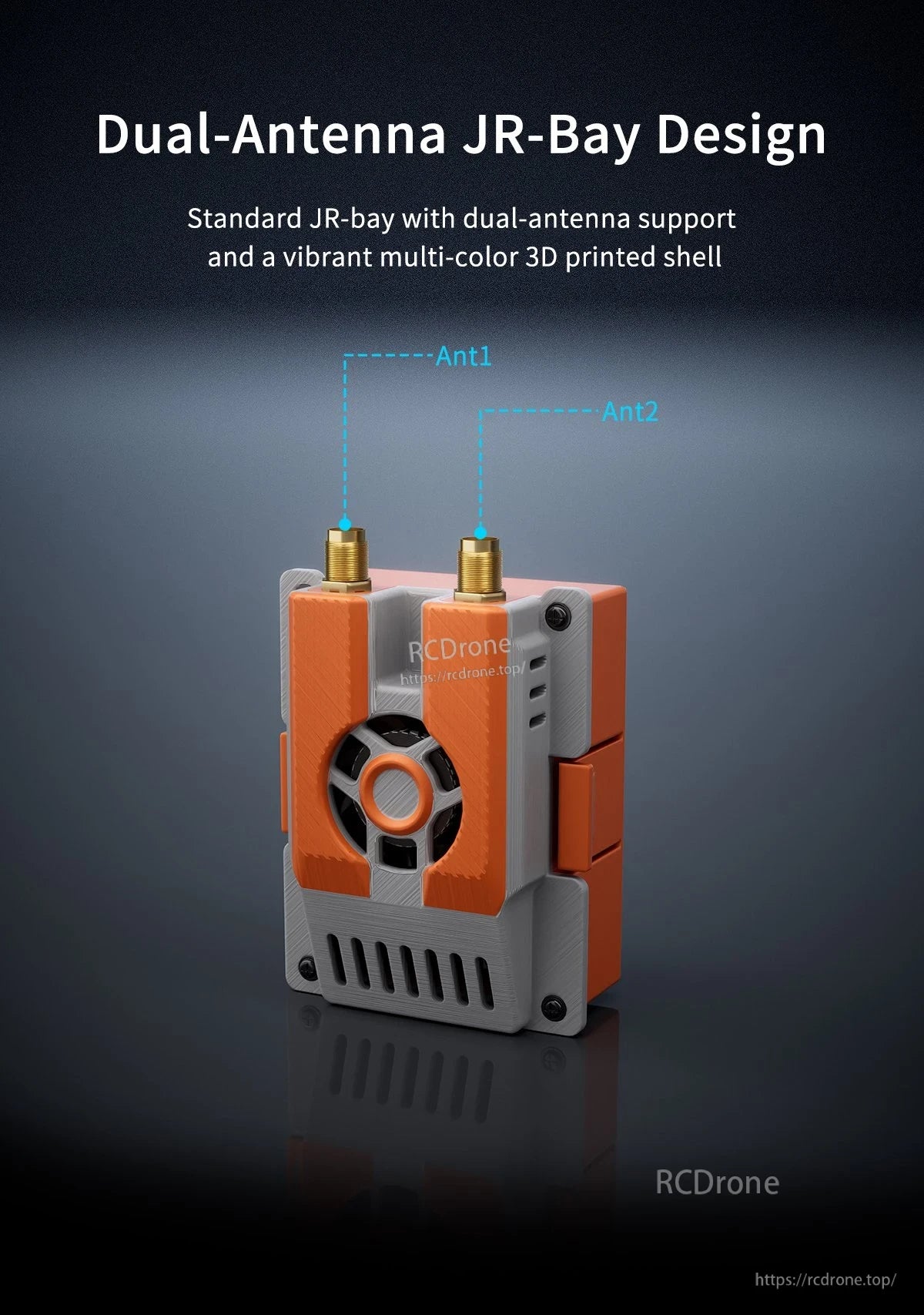

• Standard JR-bay med stöd för dubbelantenn och ett livfullt flerfärgat 3D-tryckt skal
• Dubbelantenndesign

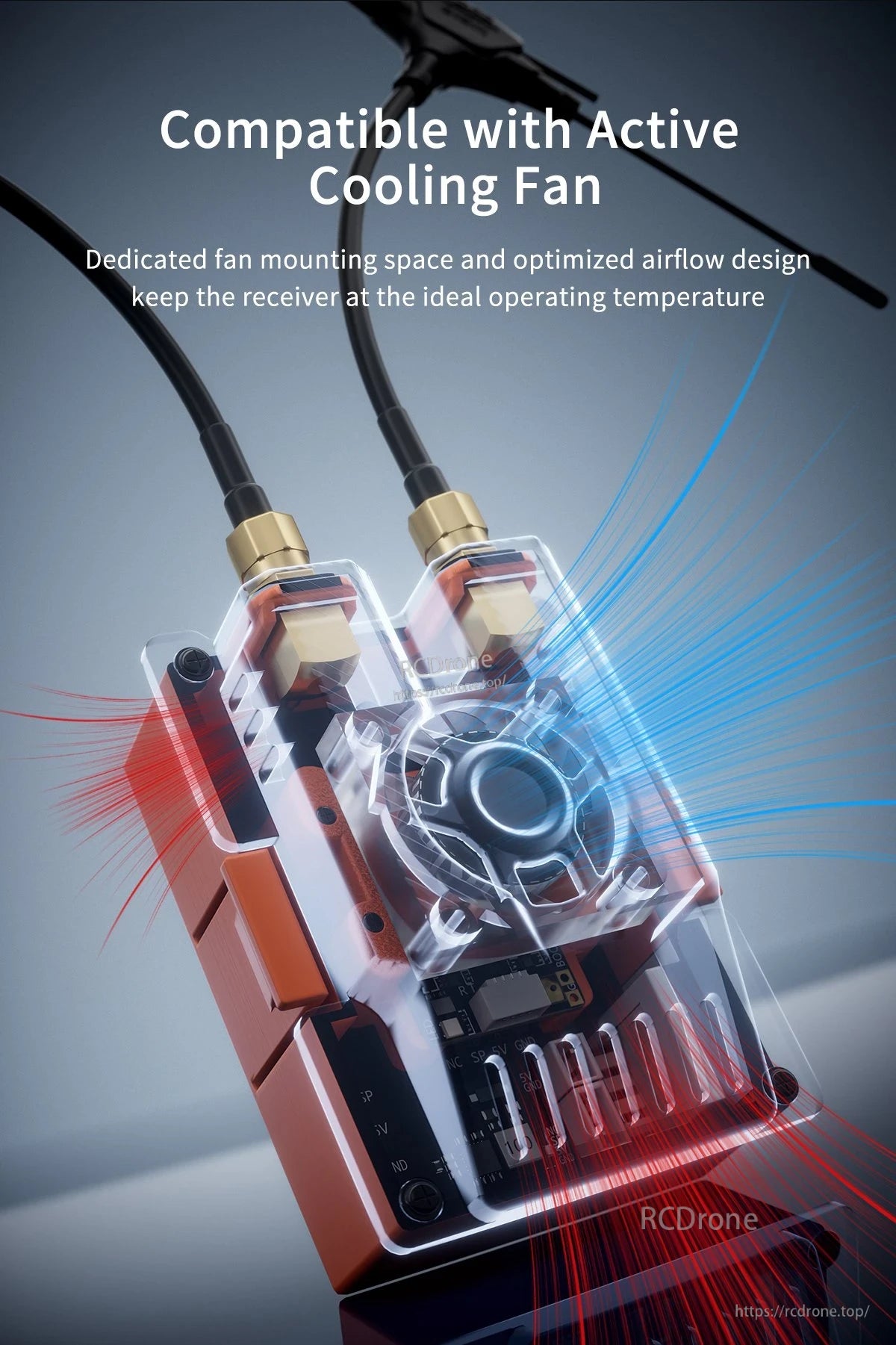

• Kylfläkt / kompatibel med aktiv kylfläkt (dedikerat utrymme för fläktmontering och optimerad luftflödesdesign)
• JR-Bay Layout
• Snabbkopplingar

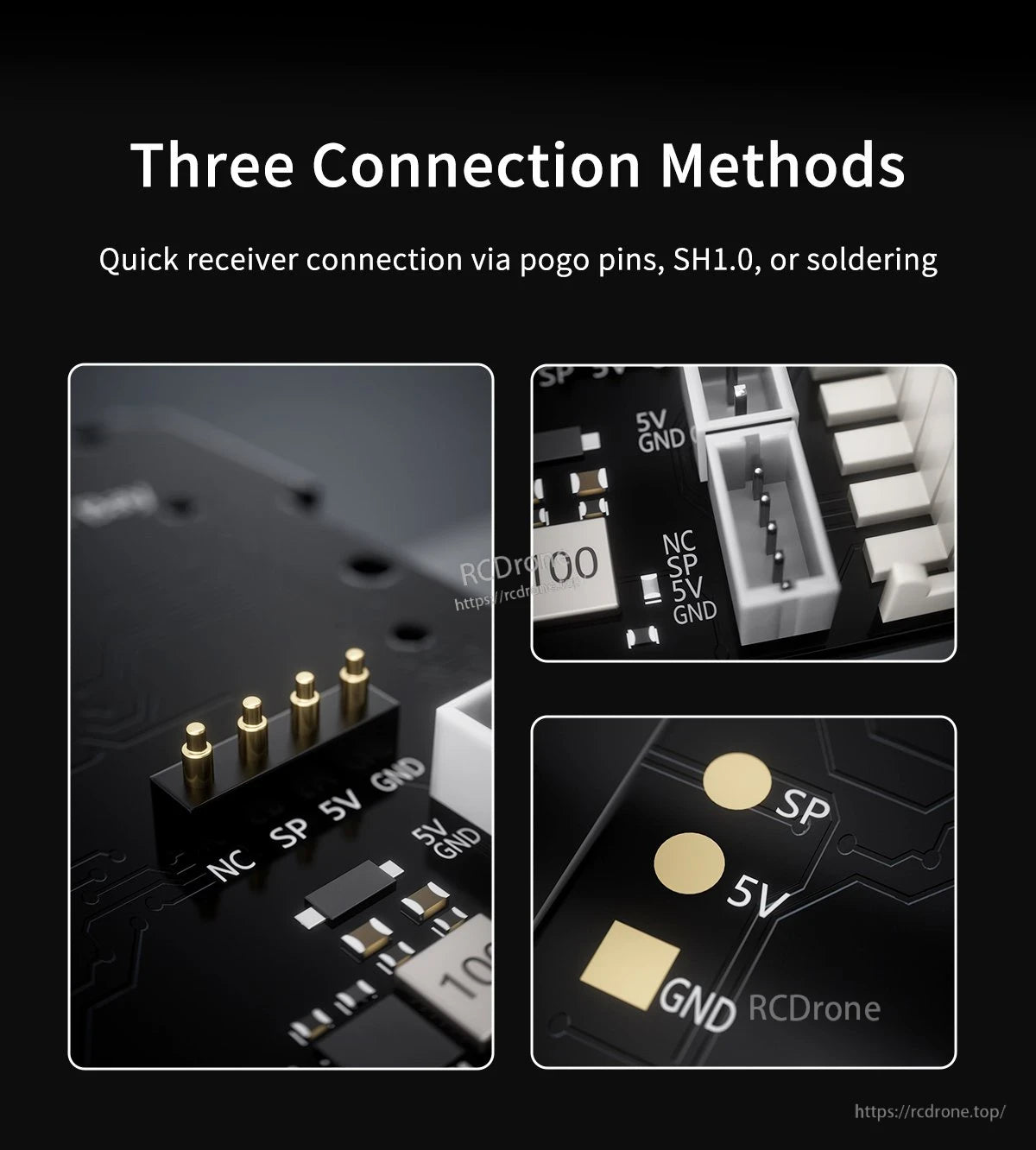

• Tre anslutningsmetoder: snabb mottagaranslutning via pogo-pinnar, SH1.0 eller lödning

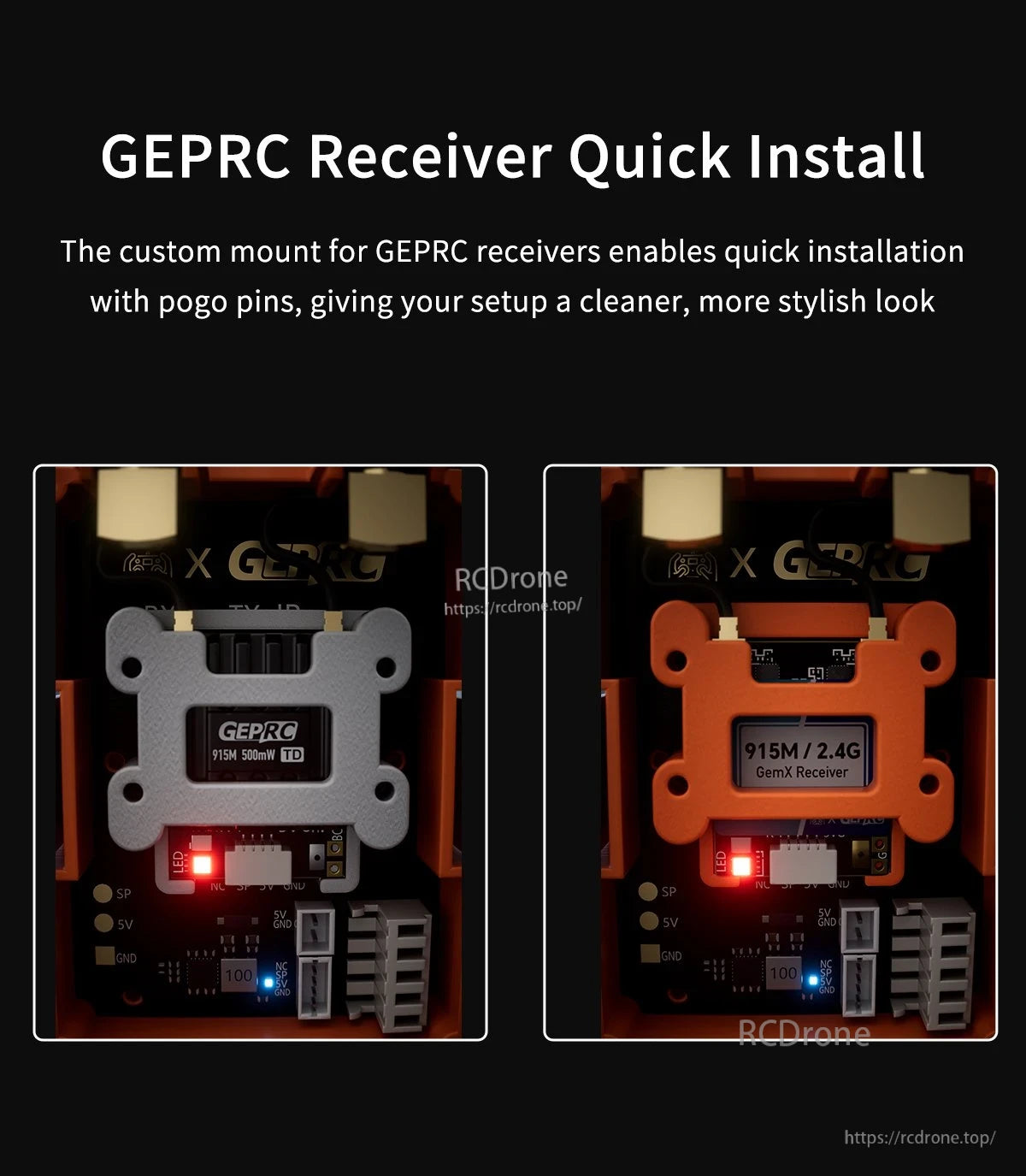

• GEPRC Mottagare Snabbinstallation: anpassad montering för GEPRC-mottagare möjliggör snabb installation med pogo-pinnar (för ett renare utseende)
• Parat med 915M/2.4G dual-band T-typ antenner för bekväm bandväxling
• Helt öppen källkod PCB och skal designfiler tillgängliga för anpassning (JR-bay skal eller PCB)

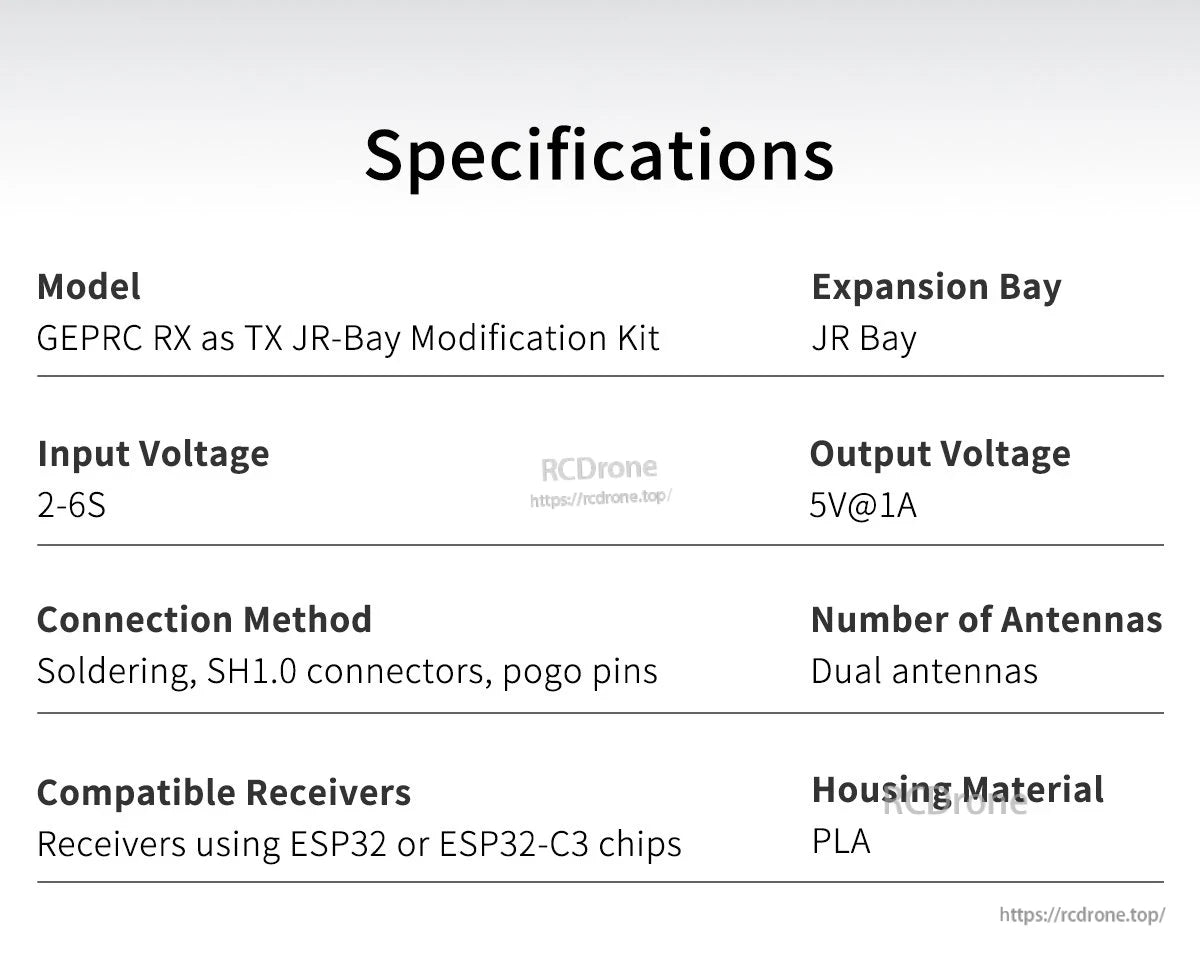

Specifikationer

För frågor om kompatibilitet och installation, kontakta https://rcdrone.top/ eller e-posta support@rcdrone.top.

Installation

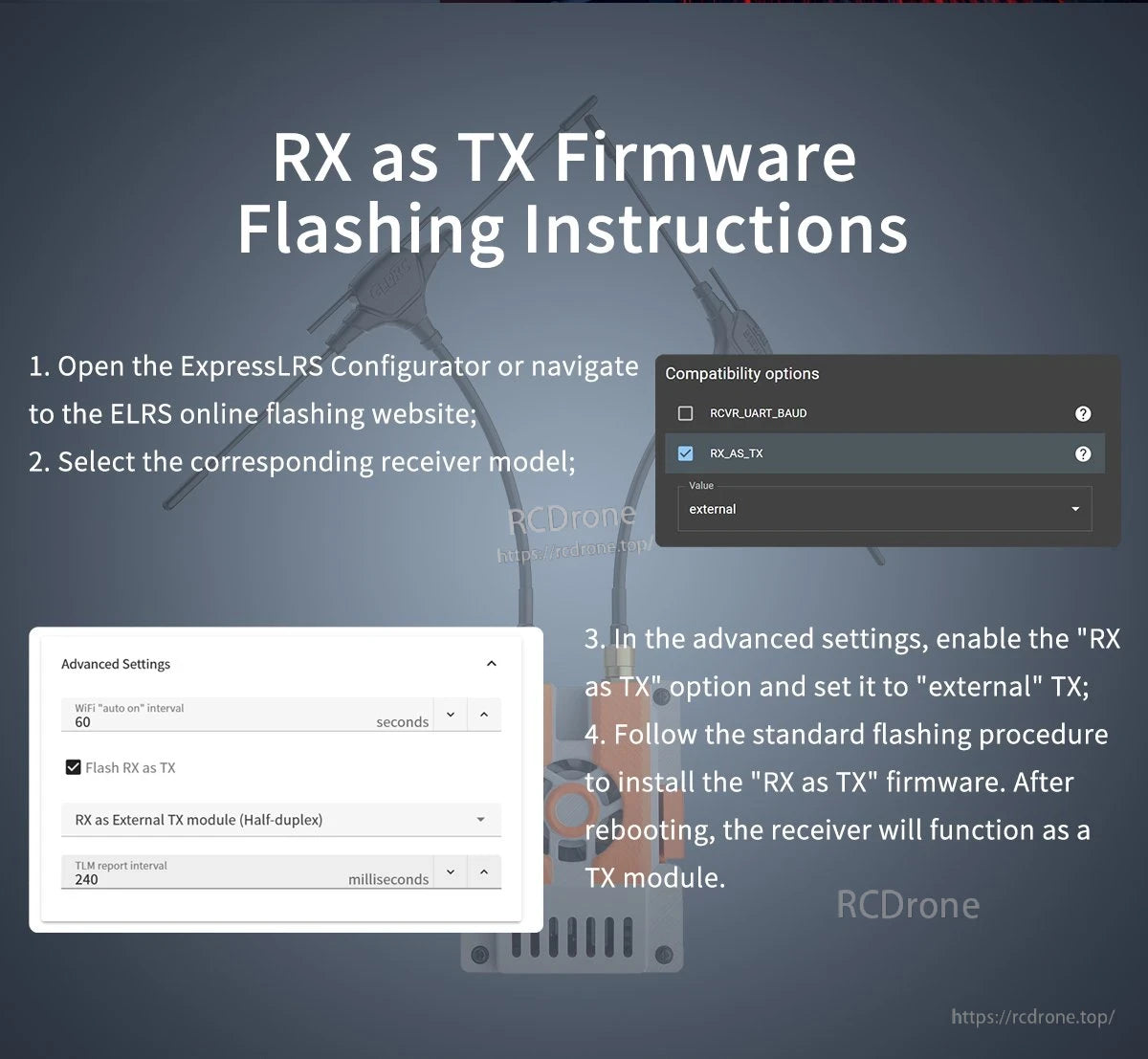

1. Öppna ExpressLRS Configurator eller använd ELRS online flashing-webbplats: https://expresslrs.github.io/web-flasher/
2. Välj motsvarande mottagarmodell.
3. I de avancerade inställningarna, aktivera alternativet “RX som TX” och ställ in det på “extern” TX.
4. Följ den standardiserade flashingproceduren för att installera “RX som TX” firmware. Efter omstart kommer mottagaren att fungera som en TX-modul.
5. Koppla mottagaren till kitet: anslut mottagare GND, 5V, TX till JR-Bay Modification Kit GND, 5V, SP respektive.

• Synliga JR-bay/anslutningsetiketter: NC, SP, 5V, GND
• Konfiguratorobjekt som visas: Kompatibilitetsalternativ inkluderar RCVR_UART_BAUD och RX_AS_TX; värde inställt på extern
• Avancerade inställningar värden som visas: WiFi “auto på” intervall 60 sekunder; “RX som extern TX-modul (halv duplex)”; TLM rapportintervall 240 millisekunder

Öppen källkodsfiler

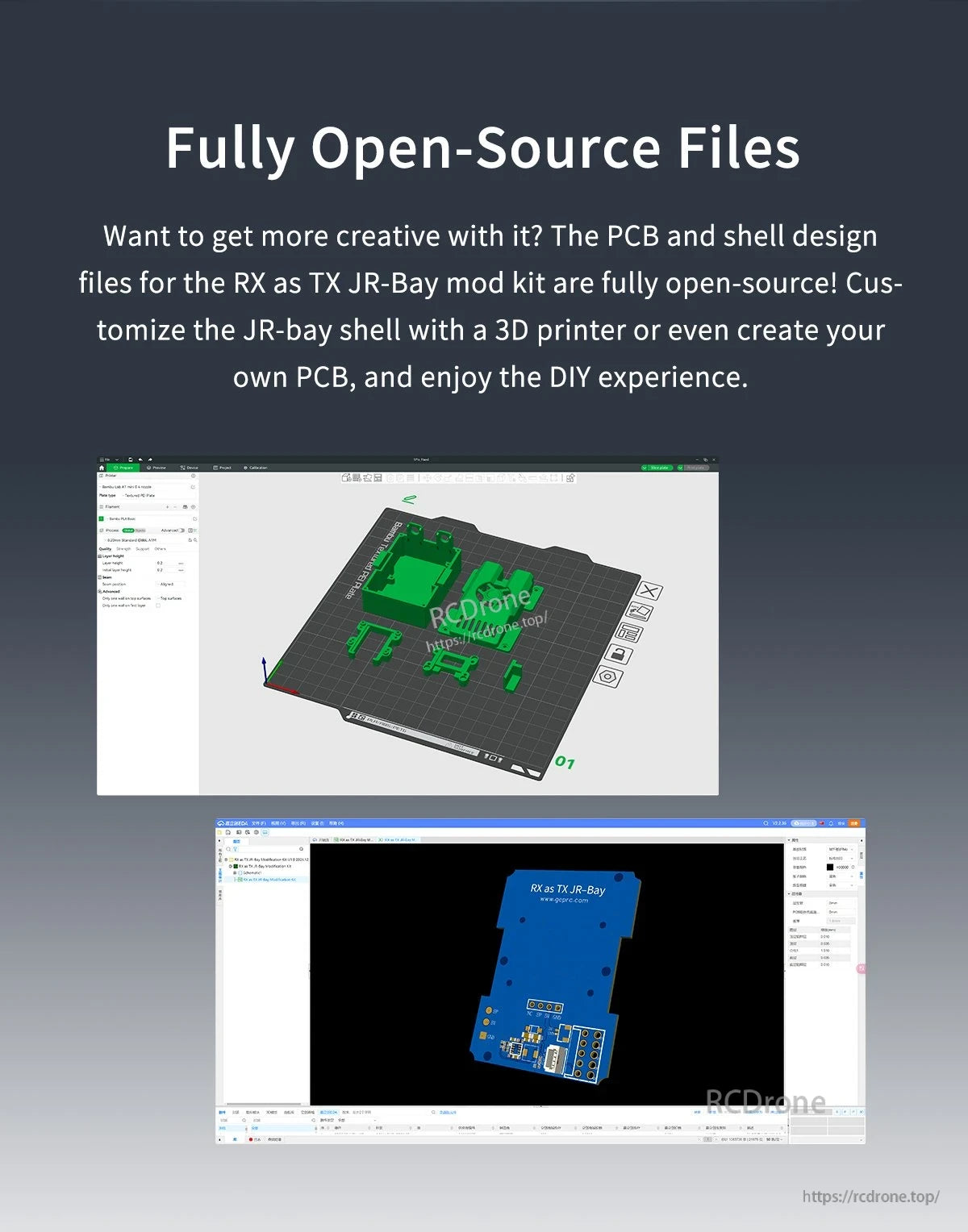

PCB- och skaldesignfilerna för RX som TX JR-Bay mod kit är helt öppna källkod. Ladda ner: https://geprc.com/support/download/download-the-open-source-pcb-board-and-shell-design-files-here/

Vad som ingår

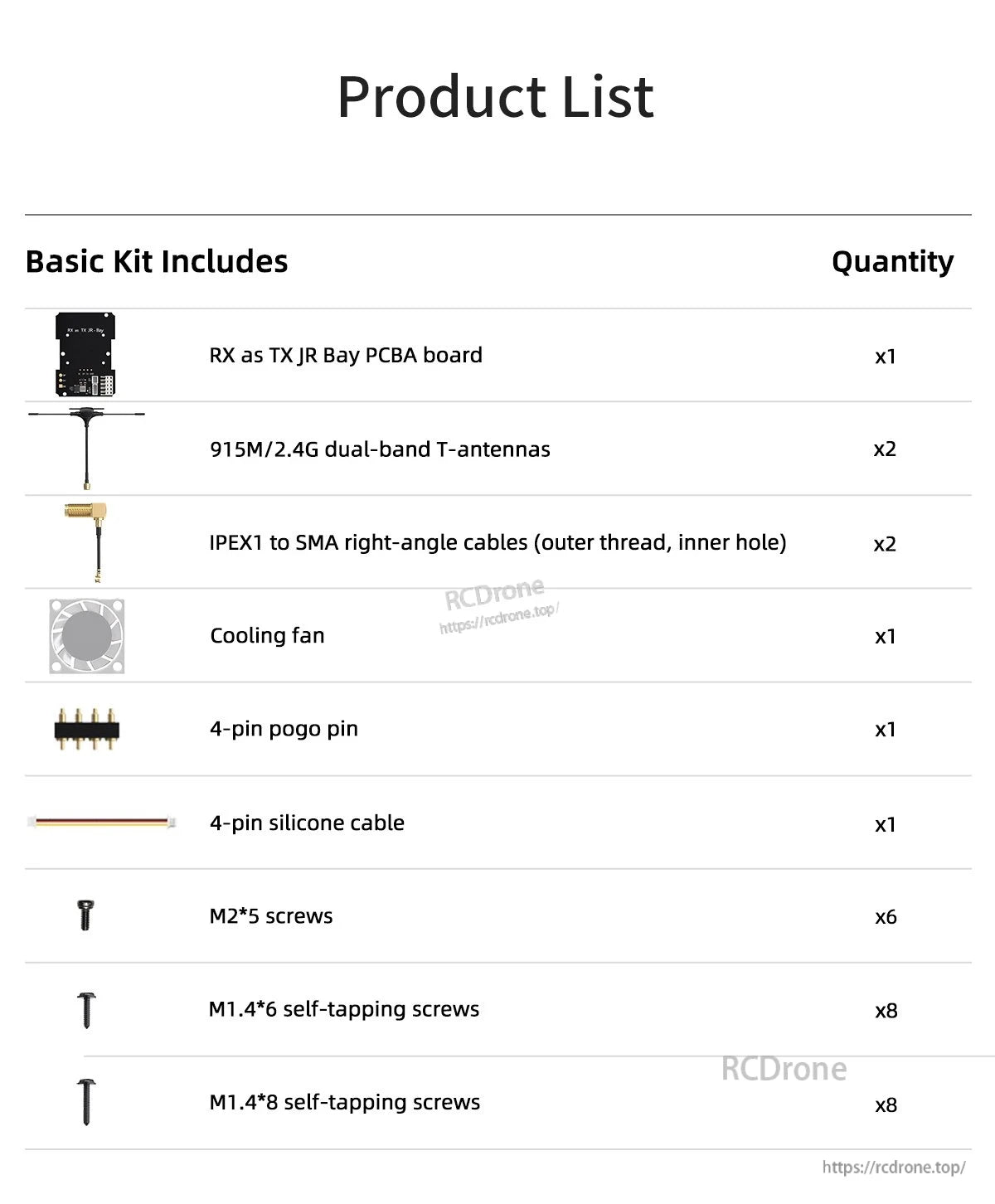

Grundkit inkluderar

• RX som TX JR Bay PCBA-kort x1
• 915M/2.4G dual-band T-antennor x2
• IPEX1 till SMA vinklade kablar (yttre gänga, inre hål) x2
• Kylfläkt x1
• 4-pin pogo pin x1
• 4-pin silikon kabel x1
• M2*5 skruvar x6
• M1.4*6 självgängande skruvar x8
• M1.4*8 självgängande skruvar x8

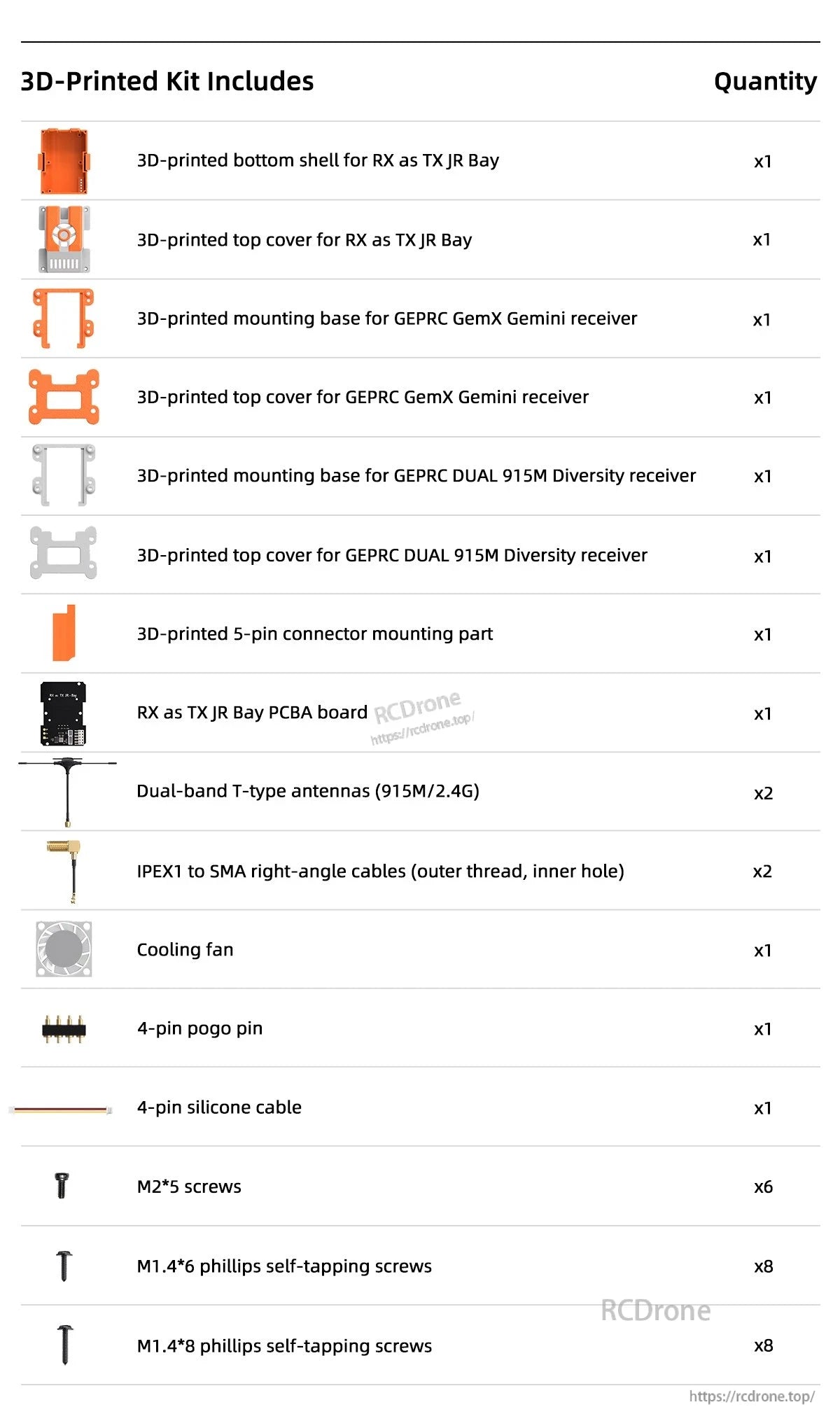

3D-tryckt kit inkluderar

• 3D-tryckt bottenhölje för RX som TX JR Bay x1
• 3D-tryckt toppskydd för RX som TX JR Bay x1
• 3D-tryckt monteringsbas för GEPRC GemX Gemini mottagare x1
• 3D-tryckt toppskydd för GEPRC GemX Gemini mottagare x1
• 3D-tryckt monteringsbas för GEPRC DUAL 915M Diversity mottagare x1
• 3D-tryckt toppskydd för GEPRC DUAL 915M Diversity mottagare x1
• 3D-tryckt 5-pin kontakt monteringsdel x1
• RX som TX JR Bay PCBA kort x1
• Dual-band T-typ antenner (915M/2.4G) x2
• IPEX1 till SMA vinklade kablar (yttre gänga, inre hål) x2
• Kylfläkt x1
• 4-pin pogo pin x1
• 4-pin silikon kabel x1
• M2*5 skruvar x6
• M1.4*6 phillips självgängande skruvar x8
• M1.4*8 phillips självgängande skruvar x8

Detaljer

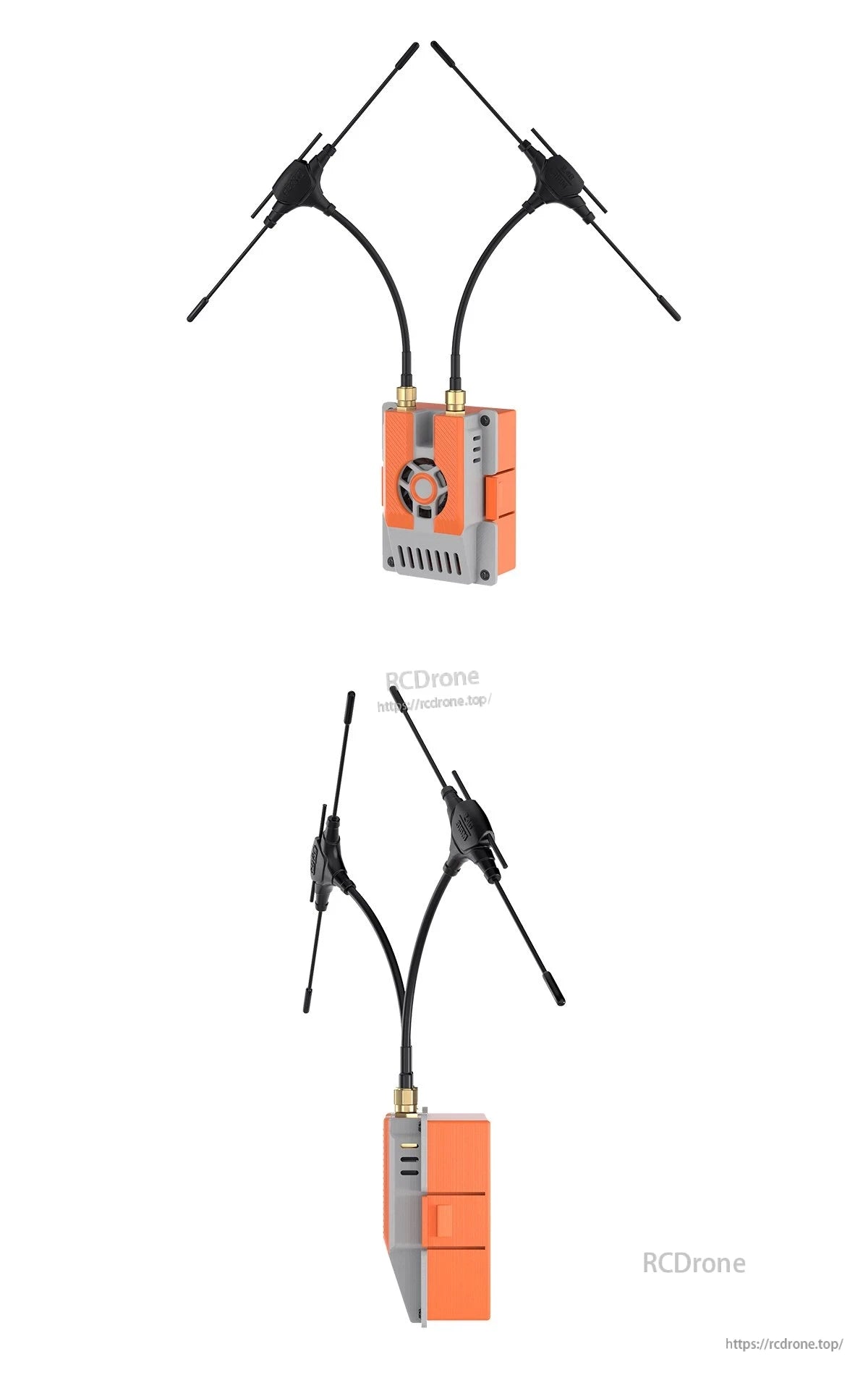

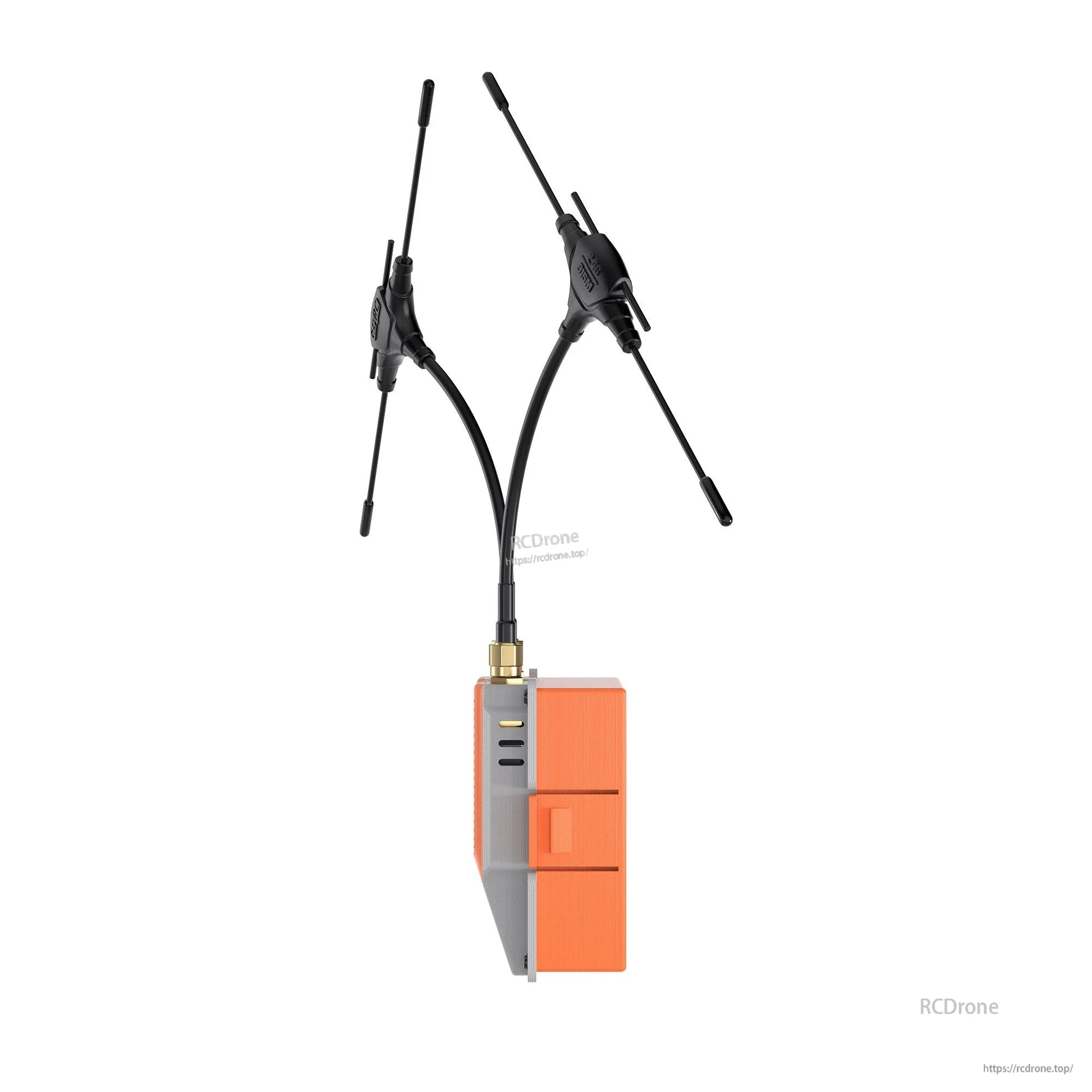

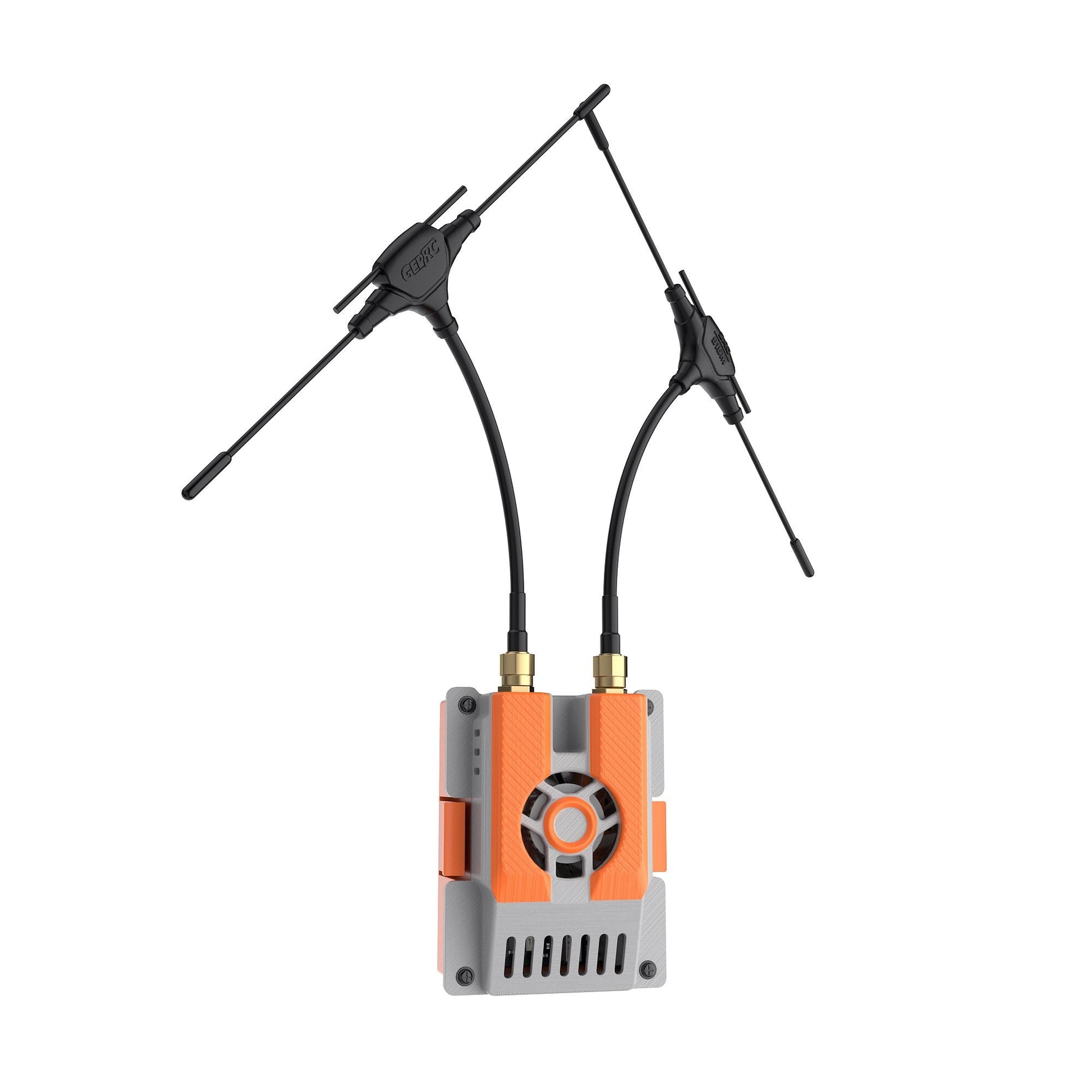

GEPRC RX som TX JR-Bay modifieringskit har dubbla antenner och en inbyggd kylfläkt i ett JR-bay stil modulhus.

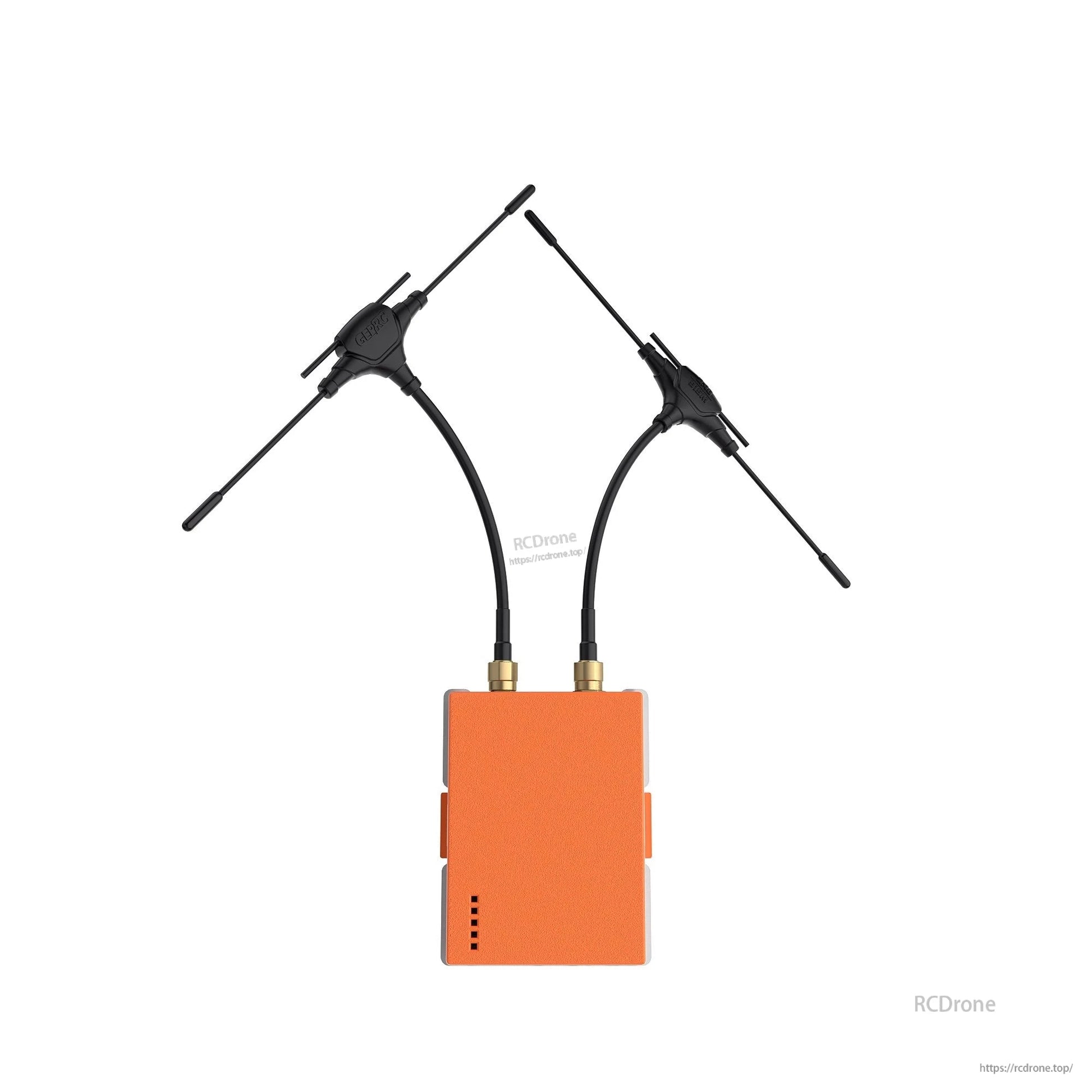

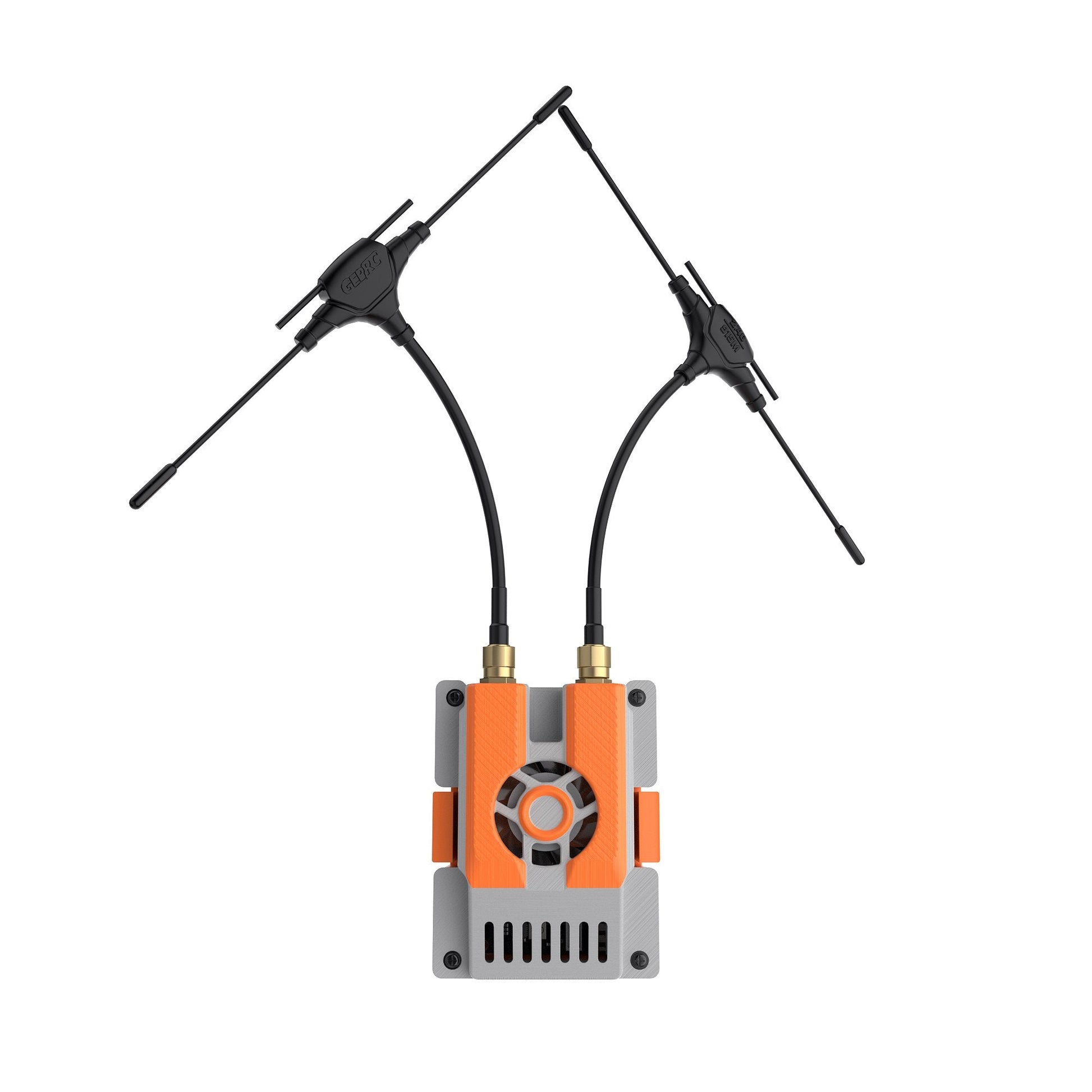

JR-bay modifieringskitet använder en design med dubbla antenner med två toppmonterade SMA-portar i ett hållbart 3D-utskrivet skal.

GEPRC JR-bay modifieringskit stöder mottagaranslutning via pogo pins, en SH1.0 kontakt, eller lödplattor märkta SP, 5V och GND.

GEPRC JR-bay mottagarfäste använder pogo-pin kontakter för en snabb, ren installation när en RX-modul konverteras för TX-användning.

GEPRC JR-bay modifieringskit inkluderar en kompakt mottagarmodul med en dedikerad aktiv kylfläktmontering och luftflödesvänligt hölje.

ExpressLRS avancerade inställningar låter dig aktivera RX_AS_TX och ställa in det på en extern TX så att en mottagare kan flashas för att fungera som en TX-modul.

Öppen källkod PCB och JR-bay skal designfiler låter dig 3D-printa delar eller anpassa RX som TX JR-Bay modifieringskit.

GEPRC RX som TX JR-Bay Modifieringskit stöder 2–6S ingång, 5V@1A output, och lödning, SH1.0 kontakter, eller pogo pin-anslutningar.

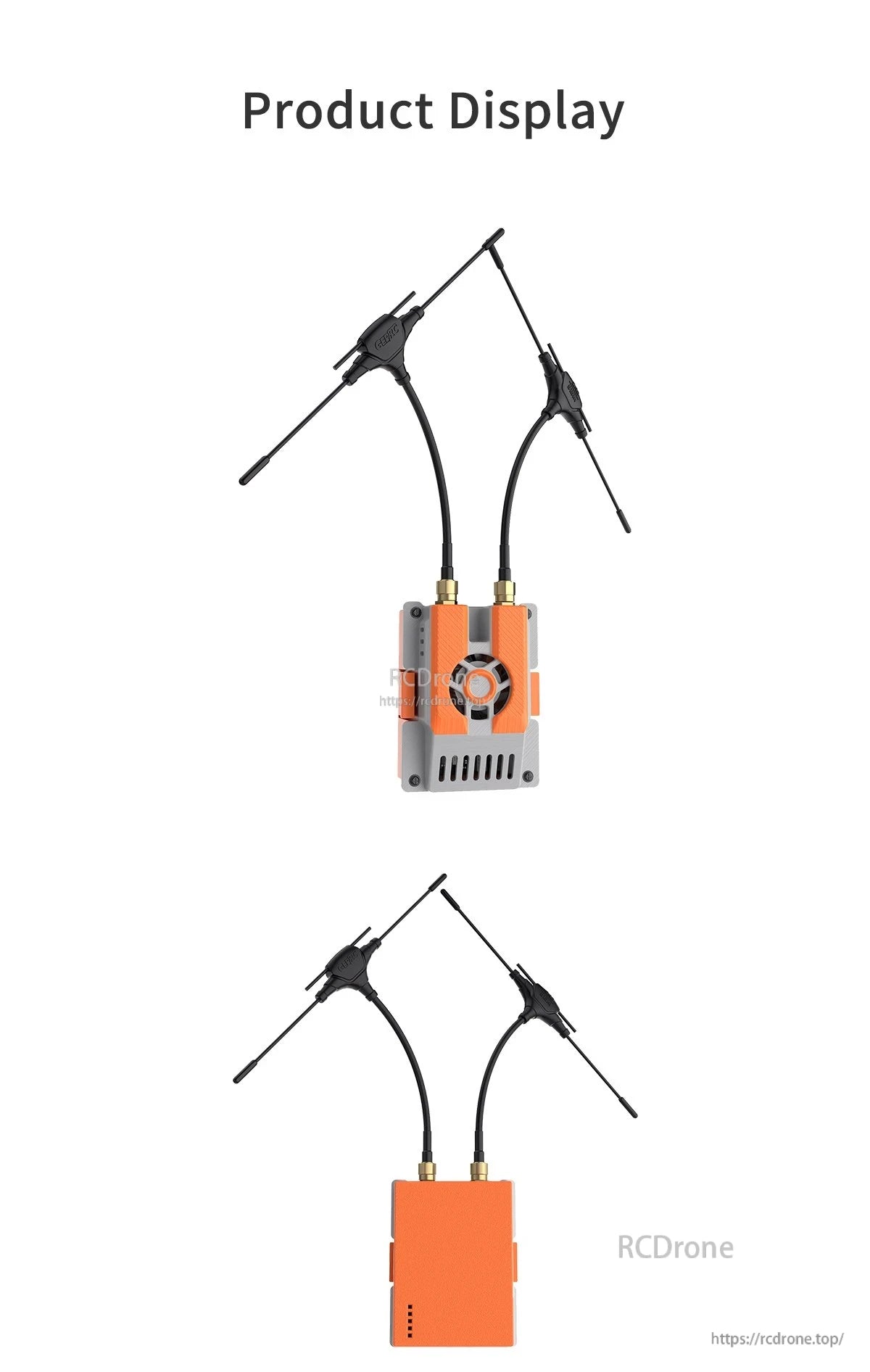

GEPRC JR-bay modifieringsmodul har ett kompakt hölje med dubbla koaxialantenner för flexibel placering på din radioinställning.

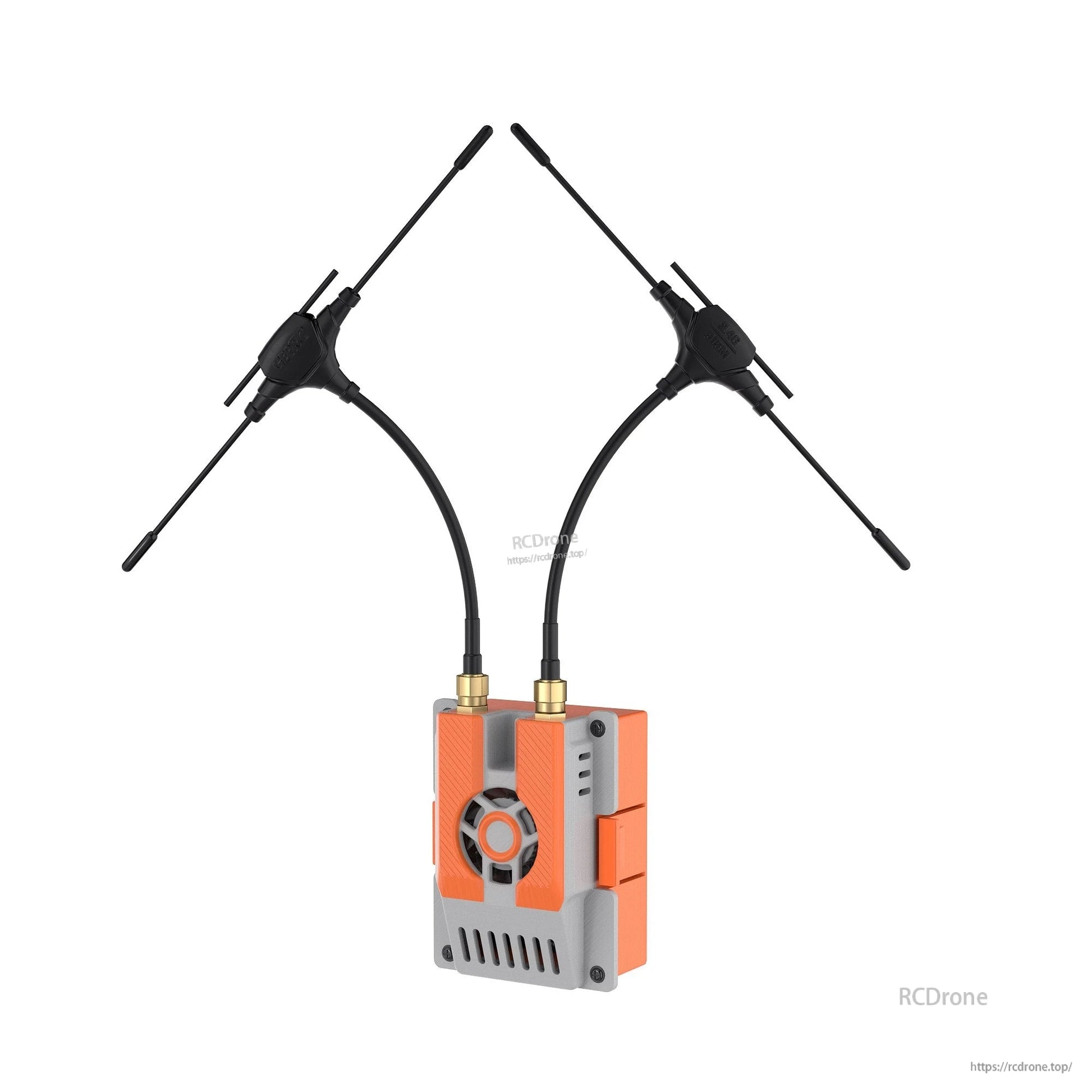

GEPRC RX som TX JR-bay modifieringskit använder en kompakt modul med dubbla antenner för att stödja en renare radio-bay installation.

GEPRC RX som TX JR-Bay modifieringskit inkluderar ett JR Bay PCBA-kort, dual-band T-antennor, IPEX1-till-SMA-kablar, en kylfläkt och monteringsmaterial.

GEPRC RX som TX JR-Bay modifieringskit inkluderar 3D-utskrivna höljen, ett RX som TX JR Bay PCBA-kort, dual-band T-antennor (915M/2.4G), IPEX1-till-SMA vinklade kablar, en kylfläkt och monteringsmaterial.
