Kortslutningsskydd XT30/XT60/XT90 3I1, 1-20S (DC 90V) Anti-kortslutningsdetektor, 1A begränsning

Översikt

Short Circuit Protector XT30 XT60 XT90 3IN1 är en anti-kortslutningsdetektor som är utformad för att kontrollera risken för kortslutning under dronmontering. Den stöder XT30/XT60/XT90-detektering, och endast ett ingångsgränssnitt och ett utgångsgränssnitt kan användas/detekteras samtidigt.

Nyckelfunktioner

• XT30/XT60/XT90 3-i-1 gränssnitt: XT30-IN / XT60-IN / XT90-IN och XT30-OUT / XT60-OUT / XT90-OUT (använd inte flera ingångar eller flera utgångar samtidigt).
• LED-indikatorstatus: röd LED lyser i normal anslutning; LED släcks när en belastningskortslutning eller felaktig kablage upptäckts och säkringen kommer att lösa ut.
• Återställningsmetod: koppla ur kontakten i 10 sekunder för att återställa kortslutningsdetektorn.
• Ingångsspänningsområde: 1-20S (max DC 90V); utgångsspänningen är densamma som ingången (VBAT).
• Säkerhetsnotering: eftersom utgångsströmmen är begränsad till ett maximum av 1A, använd inte gasreglaget eller försök att flyga medan denna produkt är ansluten.

För frågor om kompatibilitet eller efterförsäljningssupport, kontakta support@rcdrone.top or besök https://rcdrone.top/.

Specifikationer

Vad som ingår

• Kortslutningsskydd XT30 XT60 XT90 3IN1
• Användarmanual

Tillämpningar

• Verifiering av dronens kablage under byggnation/montering
• Detektering av kortslutning och felaktig kablage för XT30 / XT60 / XT90 batterianslutningar

Detaljer

3-i-1 kortslutningsskyddet stöder XT30, XT60 och XT90 anslutningar för att hjälpa till att kontrollera risken för kortslutning under dronens montering.

Kortslutningsskydd XT30/XT60/XT90 3-i-1 stöder 1–20S (max DC 90V), begränsar strömmen till 1A och löser ut vid 250mA på 0,5s, med en fotavtryck på 67,7×57,7×12mm och en vikt på 37,5g.

XT kortslutningsskyddet använder en röd LED för att indikera normal ström och stängs av när en kortslutning eller kablagefel upptäcks, och återställs efter att ha kopplats bort i 10 sekunder.

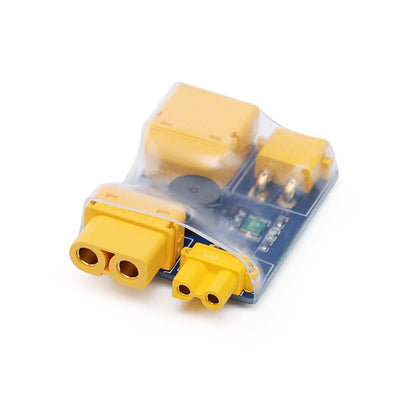

3-i-1 kortslutningsskyddsboarden erbjuder XT30, XT60 och XT90 IN/OUT-kontaktalternativ med en LED-indikator och stöder 1–20S ingångsspänning.

Fotavtrycket på 67,7 x 57,7 mm och höjden på 12 mm hjälper till att planera placeringen för XT30/XT60/XT90 batterianslutningar i trånga byggen.

3-i-1 kortslutningsskyddet levereras med en användarmanual för installation och anslutningsvägledning.
