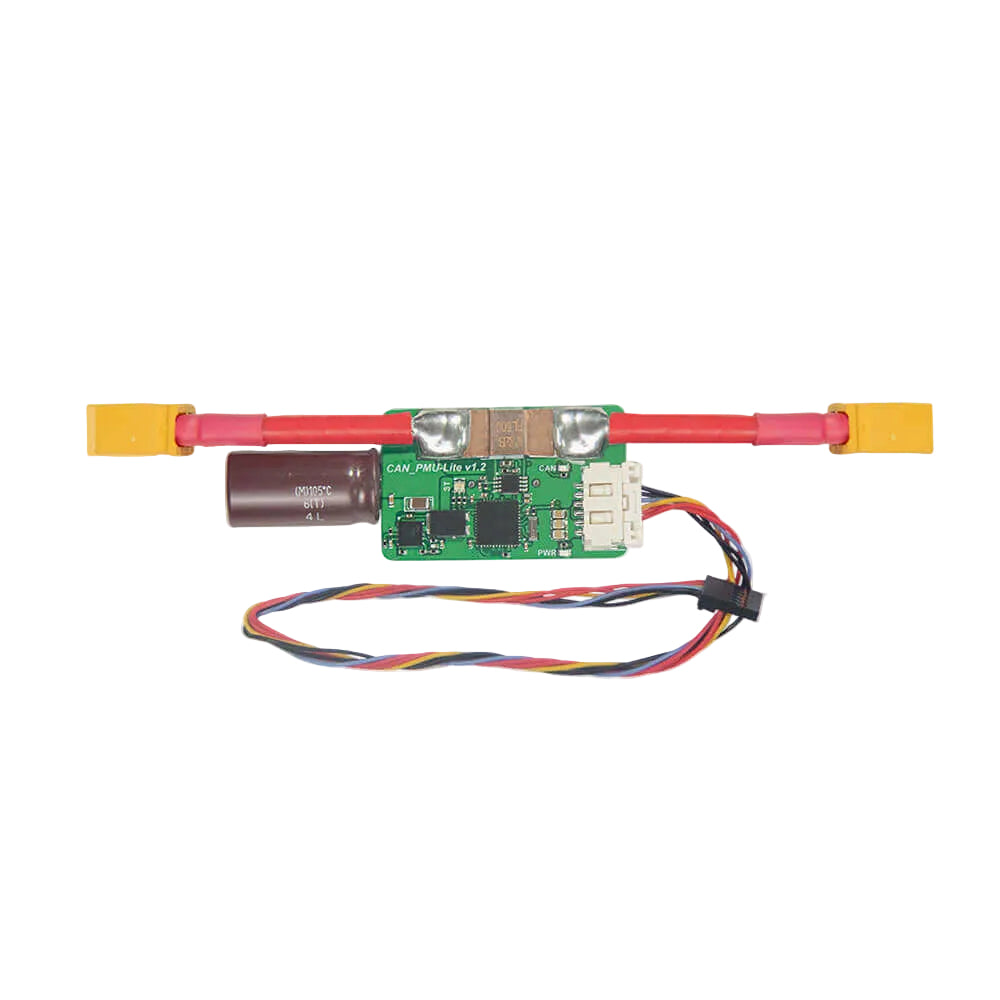

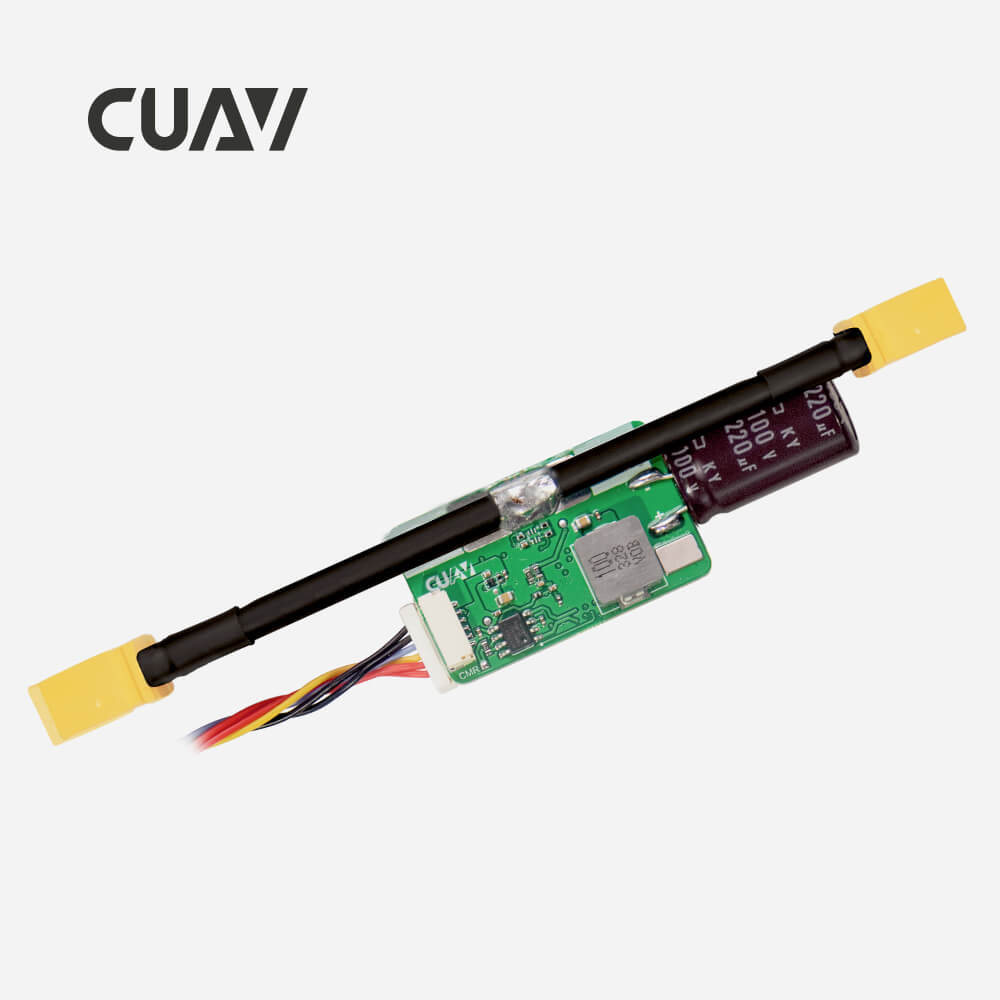

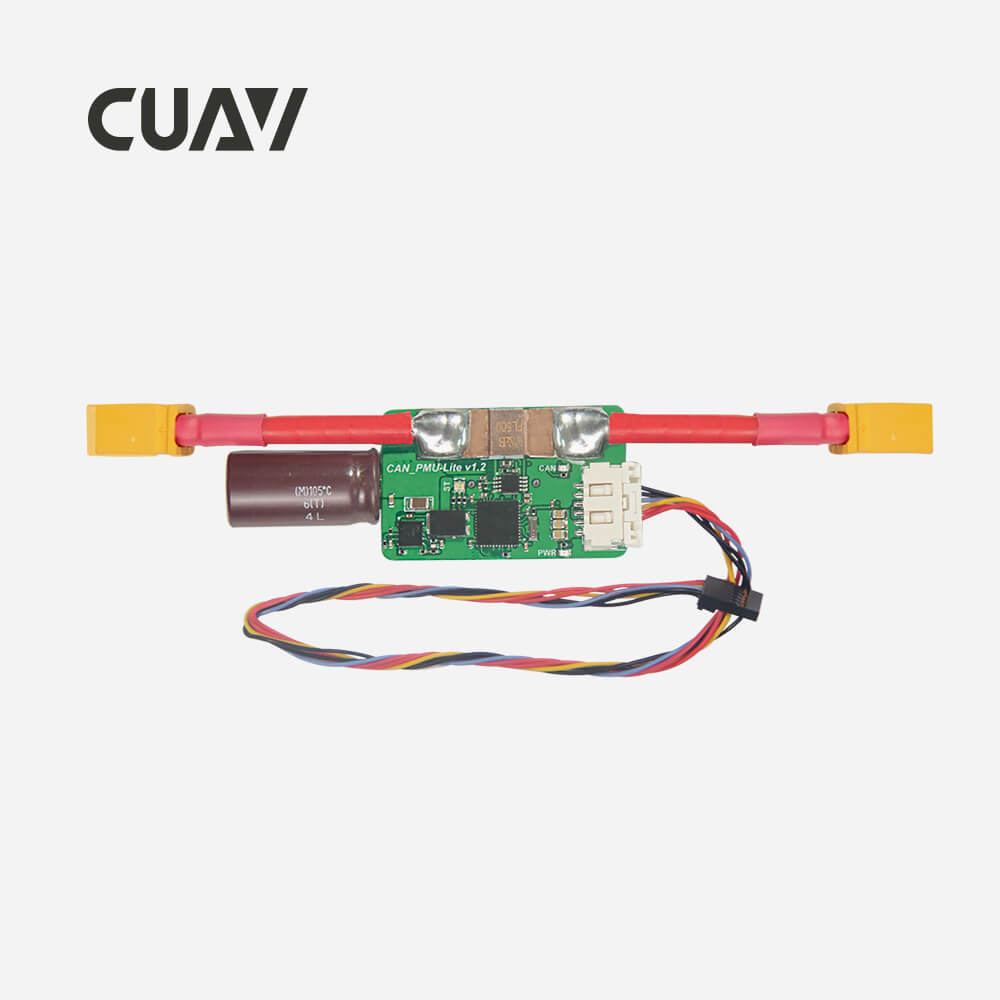

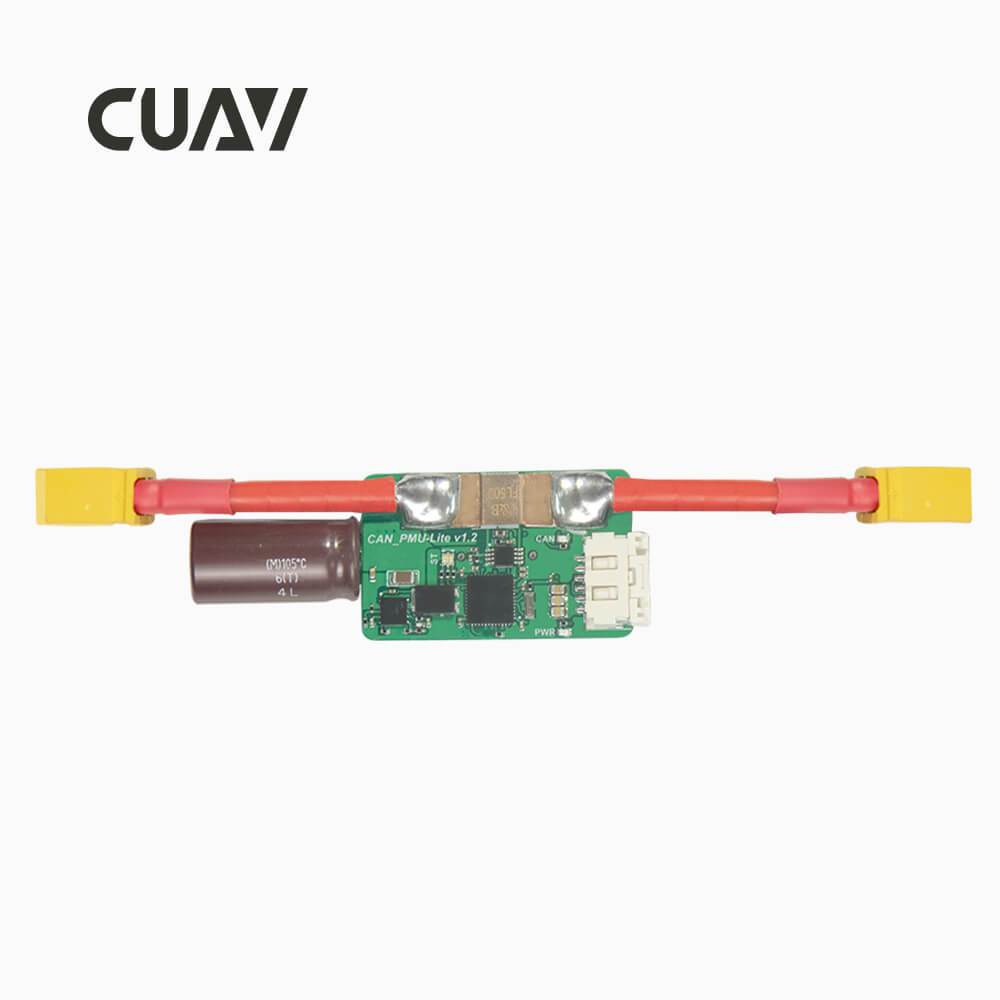

CUAV CAN PMU Lite Strömmodul Sammanfattning:
CAN PMU Lite är en CUAV-standard strömhanteringsmodul med inbyggd STM32F412-processor, som stöder 10~60V spänningsingång och 5.2V/4A reglerad utgång. Jämfört med HV_PM använder den avancerad CAN-busskommunikation och stöder den standard UAVCAN-protokollet.PMU Lite har en inbyggd ITT temperaturkompensationsalgoritm och är fabriksjusterad för att säkerställa att mer exakt spännings- och strömdata kan erhållas vid olika temperaturer.
CUAV CAN PMU Lite Huvudfunktion:
- Stödjer 10~60V spänningsingång
- Maximal passerande ström: max 90A
- Mätnoggrannhet, strömnoggrannhet inom 80A 0.2, spänningsnoggrannhet 0.15V
- Reglerad utgång: kan ge upp till 21W 5.2V/4A strömförsörjning för perifera enheter
- Strömindikator LED visar visuellt Lipo spänningsstatus
- Framtida uppgraderingar stödjer fler funktioner, såsom strömförbrukningsstatistik och omedelbar strömförbrukning push
Hårdvaruspecifikationer:
| Processor | STM32F103CEU6 |
| Ingångsspänning | 10-60V |
| Maximal ström | 90A |
| Spänningsnoggrannhet | ±0.15V |
| Strömnoggrannhet | ±0.2A |
| Upplösning | 0.01A/V |
| Maximal uteffekt | 4200W / 90S |
| Maximal stabil uteffekt | 3600W |
| 5V reglerad utgång | Max 5A, stabil 4A |
| överenskommelsebrev | UAVCAN |
| Driftstemperatur | -20 ~ 100℃ |
| Firmwareuppgradering | standby |
| Gränssnittstyp | IN / OUT: XT60-M / XT60-F Power/CAN: 502585-0670 Övrigt: SM06B-GHS-TB |
| Produktstorlek | 140mm (längd) * 25mm (bredd) * 13mm (höjd) |
| APM firmware stöd | 1.Rover 3.5.1 och högre är tillgängliga 2.Copter 3.7 och högre är tillgängliga 3.Plan 3.10 och högre är tillgängliga 4.Heli 3.7 och mer tillgängliga Copter 3.6 firmwareanvändare behöver blinka firmwareversion 3.7 och sedan blinka tillbaka till 3.6 version |
| PX4 firmware stöd | PX4 Pro V1.10.1 eller högre |
