MAD X2815 EEE V1.0 900KV/1050KV EVTOL flygplansdrönarmotor, 4 mm axel, regnskydd, 7 polpar
MAD X2815 EEE V1.0 900KV/1050KV EVTOL flygplansdrönarmotor, 4 mm axel, regnskydd, 7 polpar
MAD
Det gick inte att ladda hämtningstillgänglighet
Översikt
MAD X2815-seriens motorer är klassiska UAV-motorer för små till medelstora industriella användningar, designade för att vara effektiva för uthållighetsflygningar. Denna MAD X2815 EEE V1.0 EVTOL flygplansdrönarmotor är ENTHUSIASTS EXTREME EDITION för extrem viktminskning samtidigt som den bibehåller den högsta möjliga prestandan.
Nyckelfunktioner
- KV-alternativ: 900KV och 1050KV
- Regnskydd
- Oberoende centrifugalkylning
- Balans: rotorbalans ≤3 mg; motorbalans ≤10 mg
- Material med hög temperaturklassning: lackad tråd grad 150°C; magnet grad 150°C
Specifikationer
Motordata (MAD X2815 EEE V1.0)
| Motormodell | MAD X2815 EEE V1.0 |
| Antal polpar | 7 |
| Statorstorlek | TAIWAN / Antikorrosiv |
| Vernisgrad på tråd | 150°C |
| Motorstorlek | D:35 × 40.1mm |
| Magnetgrad | 150°C |
| Skyddsnivå | Regnskydd |
| Kabel längd | 150 mm (förlängda emaljerade ledningar) |
| Centrifugal värmeavledning | Oberoende |
| Rotorbalans | ≤3 mg |
| Motorbalans | ≤10 mg |
| Propellerfäste hål | D:15 M3×4 |
| Motorfäste hål | D:25 M3×4 |
| Axeldiameter | IN: 4mm |
| Lager | STT 685ZZNC3P5V3SL01 |
| Störande test | 500 V |
Maskinritning (valda dimensioner)
| Motorfäste mönster | Ø25-M3×4 |
| Propellerfäste | Ø15-M3×4 |
| Motorns yttre diameter | Ø35 |
| Motorns längd (kropp) | 38.1 |
| Ytterligare längd | 2 |
| Propelleradaptergänga | M6 |
| Propelleradapterhöjd | 30 |
| Propelleradapterbasens tjocklek | 6.5 |
| Propelleradapter yttre diameter | Ø21.5 |
| Propelleradapter inre diameter | Ø11 |
| Propelleradapter hålmönster | Ø15-Ø3×4 |
900KV (MAD X2815 EEE 900KV)
- Rekommenderad svävande dragkraft: 450~800 gf
- Maximal dragkraft: 2.3 kgf
- Optimerad vikt: 113 g
- Effektivitet: >73%
| RPM/V | 900KV |
| Ingen belastningsström | 1.95A / 15V |
| Motors vikt | 113 g |
| Maximal ström | 39.5 A |
| Maximal dragkraft | 2.3 kg |
| Nominell spänning | 4-6S lipo-batteri |
| Intern resistans | 35.6mΩ |
| Produktens förpackade vikt | 300g (110 x 110 x 55 mm) |
| Maximal effekt | 580W |
| Maximalt vridmoment | 0.38 Nm |
| Rekommenderad ESC | MAD AMPX PRO 40A (2-6S) |
| Rekommenderade propellrar | APC 11x5.5, APC 12x6, APC 13x6.5 |
| Enkel rotor startvikt | 0.45kg ~ 0.80kg |
| Testuppställning etikett | APC 11x5.5; AMPX 40A PRO (2-6S); 4S; MAX 81°C |
Analytisk graf över motoroperationens legende: I = Ström, P = Ingångseffekt, η = Elektrisk effektivitet, T = Lyftkraft, n = Rotationshastighet. Data mättes med en ingångsspänning på 16 V, vid en temperatur av 25°C och havsnivå; rotationshastigheten justerades med gasreglaget.
Ovanstående data är de teoretiska värdena när ingångsspänningen är 16V, endast för referens. Vid rumstemperatur 25°C och utan ytterligare kylanordning är ström över 37A icke-arbetsområde, 13-37A är korttidsområde (ungefär 10-30s), arbetsområde, och under 13A är hållbart arbetsområde. Vid faktisk användning, vänligen kontrollera motorns driftstid enligt arbetsmiljöns temperatur och värmeavledningsförhållanden.
1050KV (MAD X2815 EEE 1050KV)
- Rekommenderad svävande lyftkraft: 450~800 gf
- Maximal lyftkraft: 2.6 kgf
- Optimerad vikt: 113 g
- Effektivitet: >73%
| RPM/V | 1050KV |
| Tomgångsström | 1.43A / 10V |
| Motors vikt | 113 g |
| Maximal ström | 54.2 A |
| Maximal dragkraft | 2.6 kg |
| Nominell spänning | 3-4S lipo-batteri |
| Intern resistans | 27mΩ |
| Produktens förpackade vikt | 280g (110 x 110 x 55 mm) |
| Maximal effekt | 795.6W |
| Maximalt vridmoment | 0.45 Nm |
| Rekommenderad ESC | AMPX PRO 40A (2-6S); XROTOR Pro 60A (4-6S) |
| Rekommenderade propellrar | APC 11x5.5, APC 12x6, APC 13x6.5 |
| Enkel rotor startvikt | 0.45kg ~ 0.80kg |
| Testuppställningsetikett | APC 11x5.5; XROTOR Pro 60A (4-6S); 4S; MAX 98°C |
Analytisk graf över motoroperationens legend: I = Ström, P = Ingångseffekt, η = Elektrisk effektivitet, T = Dragkraft, n = Rotationshastighet. Data mättes med en ingångsspänning på 16 V, vid en temperatur av 25°C och havsnivå; rotationshastigheten justerades med gasreglaget.
Ovanstående data är de teoretiska värdena när ingångsspänningen är 16V, endast för referens. Vid rumstemperatur 25°C och utan ytterligare kylanordning är strömmen över 48A icke-arbetsområde, 18-48A är kortvarigt område (ungefär 10-30s), arbetsområde, och under 18A är hållbart arbetsområde. Vid faktisk användning, vänligen kontrollera motorns driftstid enligt arbetstemperaturen och värmeavledningsförhållandena.

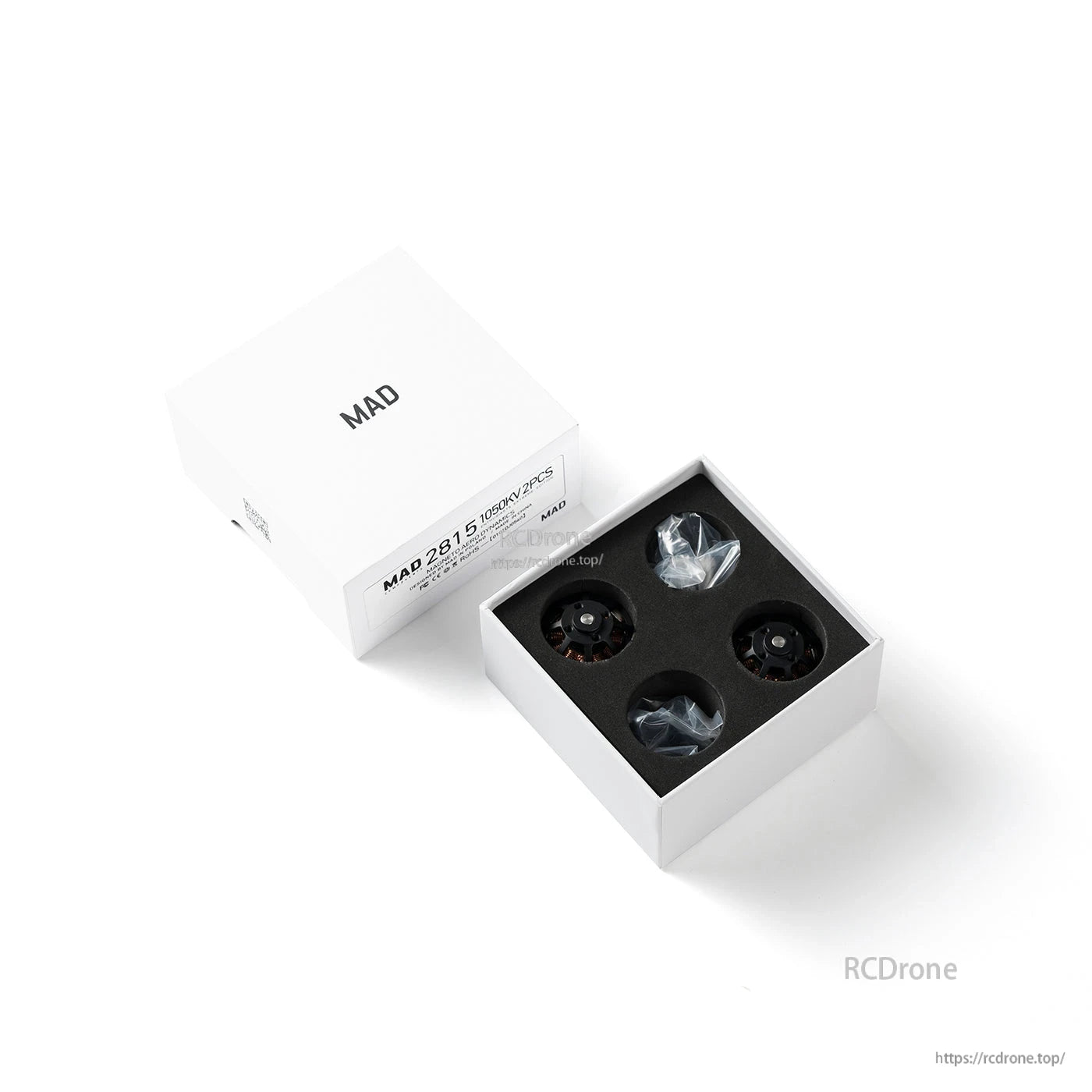

Vad som ingår
- Ytterligare tillbehör: Propelleradapter *1
- Ytterligare tillbehör: Propellerplatta *1
- Ytterligare tillbehör: Muttern *1
- Ytterligare tillbehör: 3.5mm Bullet Connector *3
- Ytterligare tillbehör: Värmeschrinkrör *3
- Ytterligare tillbehör: M3*8mm *4 Motorskruvar
- Ytterligare tillbehör: M3*8mm *4 Propellerskruvar
- Ytterligare tillbehör: Klistermärke *2
Tillämpningar
- EVTOL-flygplan och fasta vingar drönarsystem
- UAV-plattformar som kräver uthållighetsfokuserad framdrivning (900KV / 1050KV alternativ)
För kompatibilitetskontroller (propellrar, ESC, batteri och montering), kontakta https://rcdrone.top/ eller support@rcdrone.top.
Detaljer

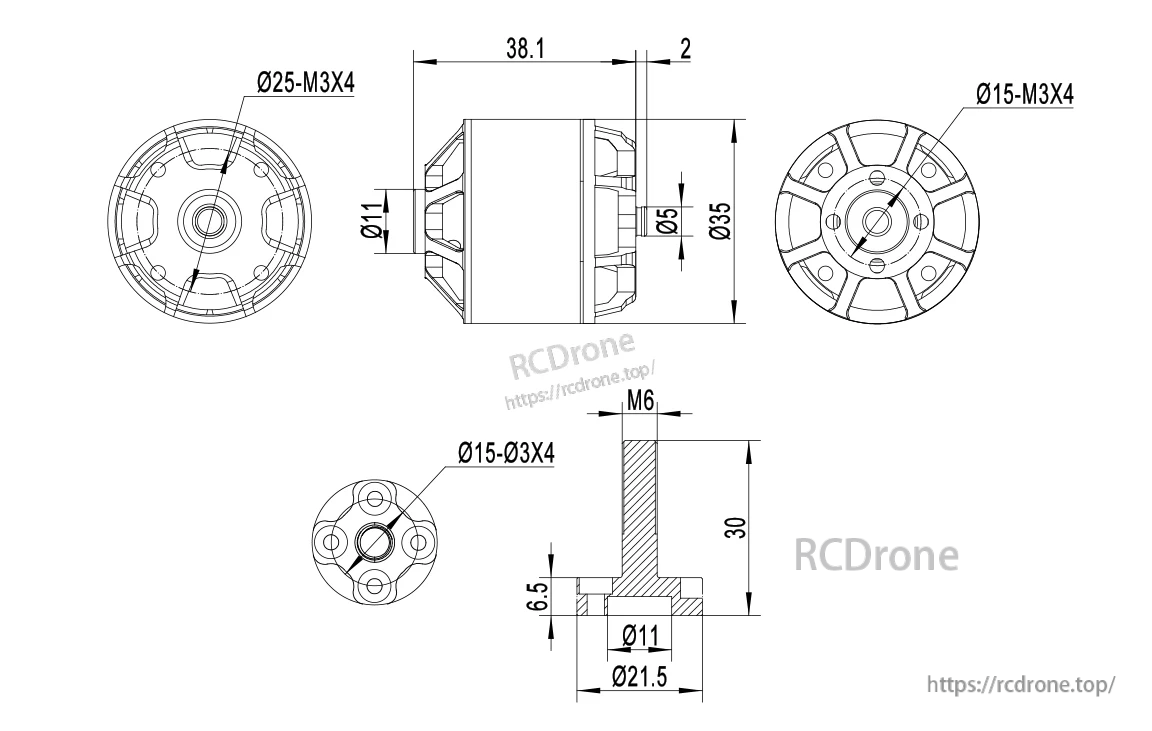

MAD X2815-motorn använder ett M3 monteringsmönster och en 4mm axel, med detaljerade mått för att hjälpa till att bekräfta passform och installation.

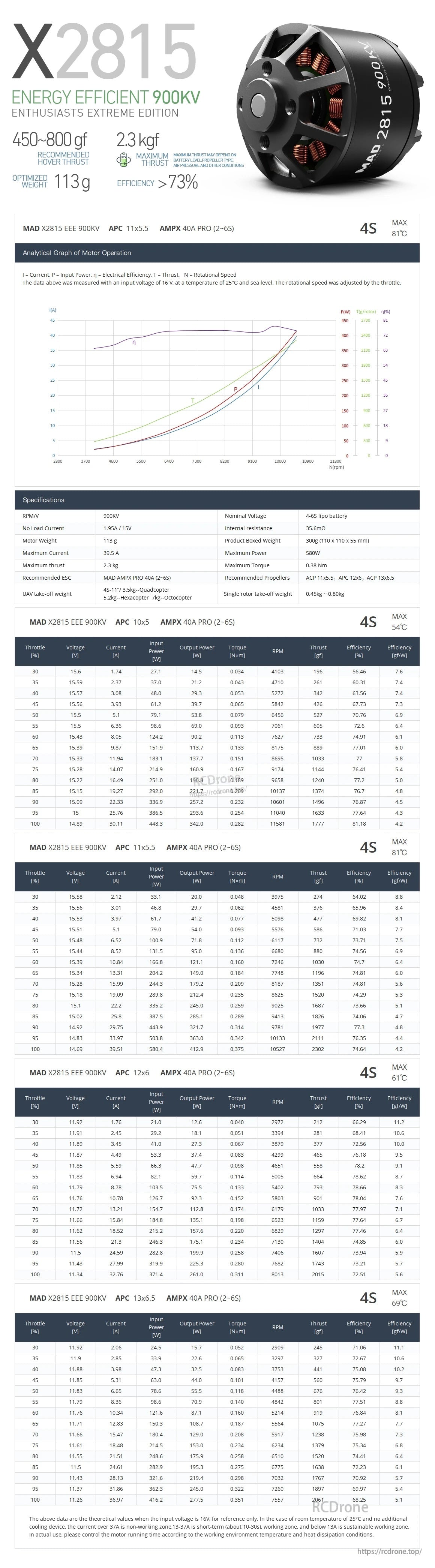

MAD X2815-motorn levereras med ett detaljerat prestandadokument som innehåller effektivitetkurvor och testtabeller för att hjälpa till med propeller- och installationsval.

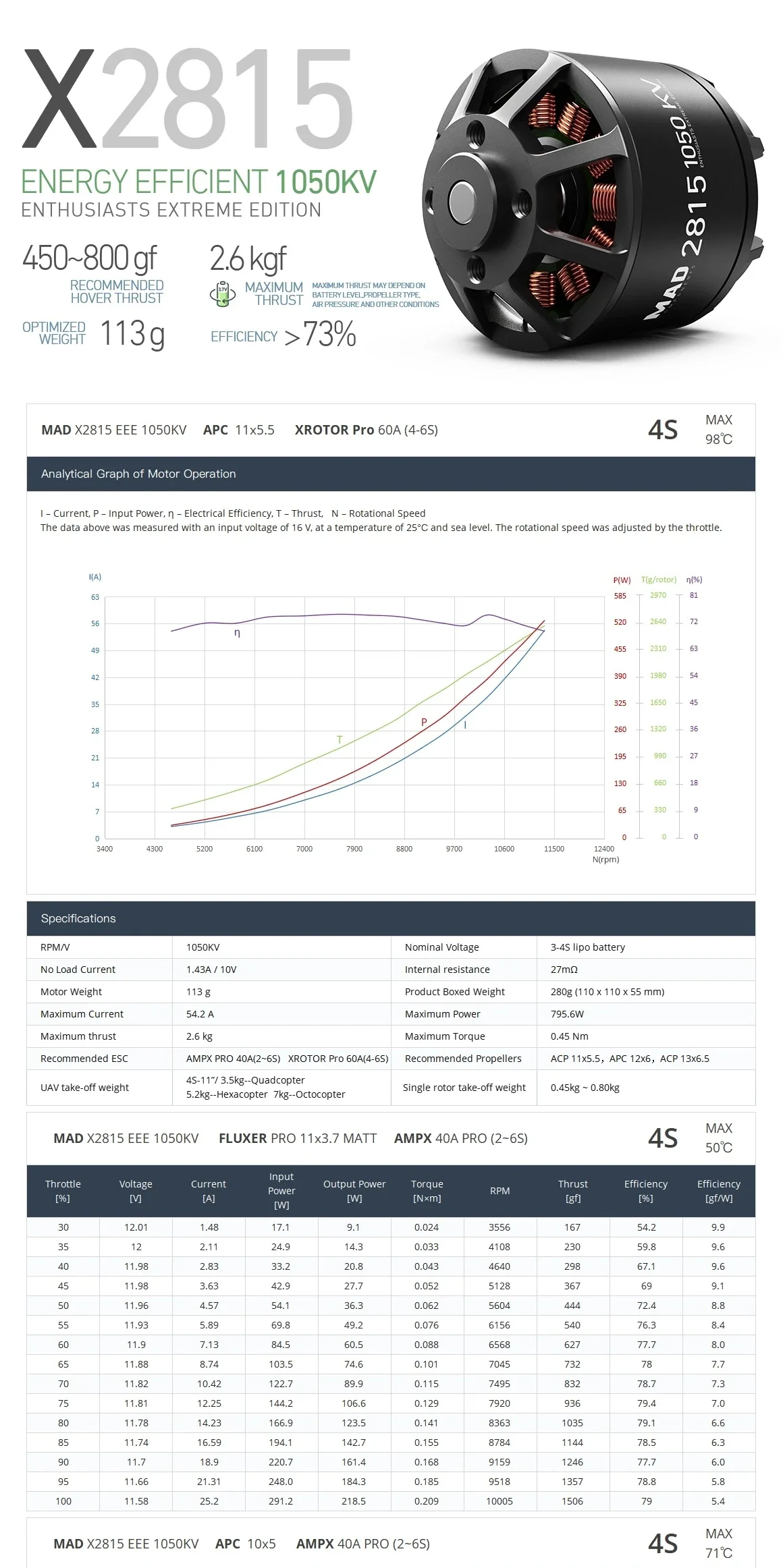

MAD X2815 EEE V1.0-motorn kombinerar en kompakt 2815-storlek med ett effektivitet/lyftdiagram för att hjälpa till att matcha rätt propeller och batteriinstallation.

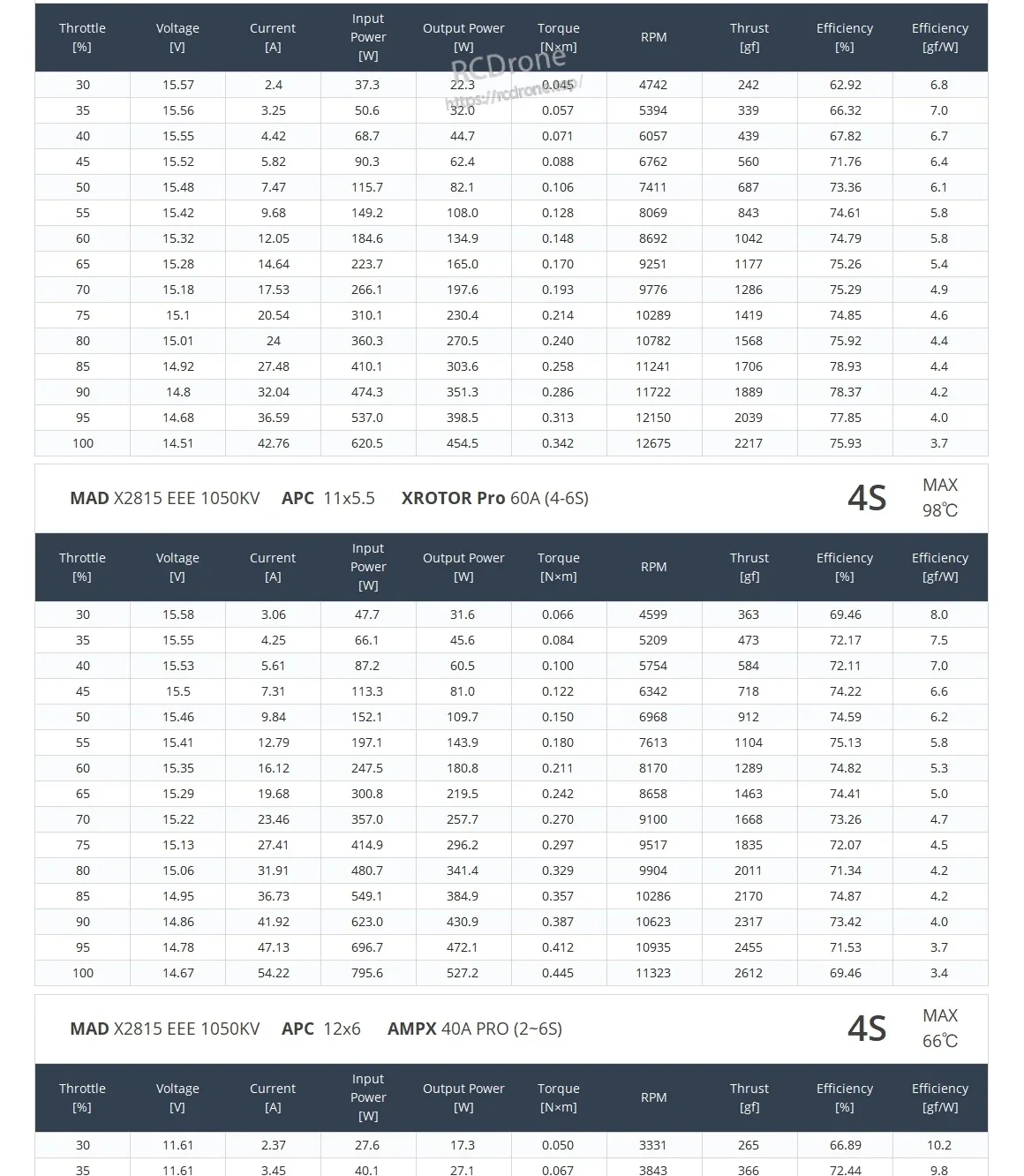

MAD X2815 EEE-motorns bänkdatan listar gasreglage vs spänning, ström, RPM, lyft, vridmoment och effektivitet med APC 11x5.5-propeller på 4S-installationer.

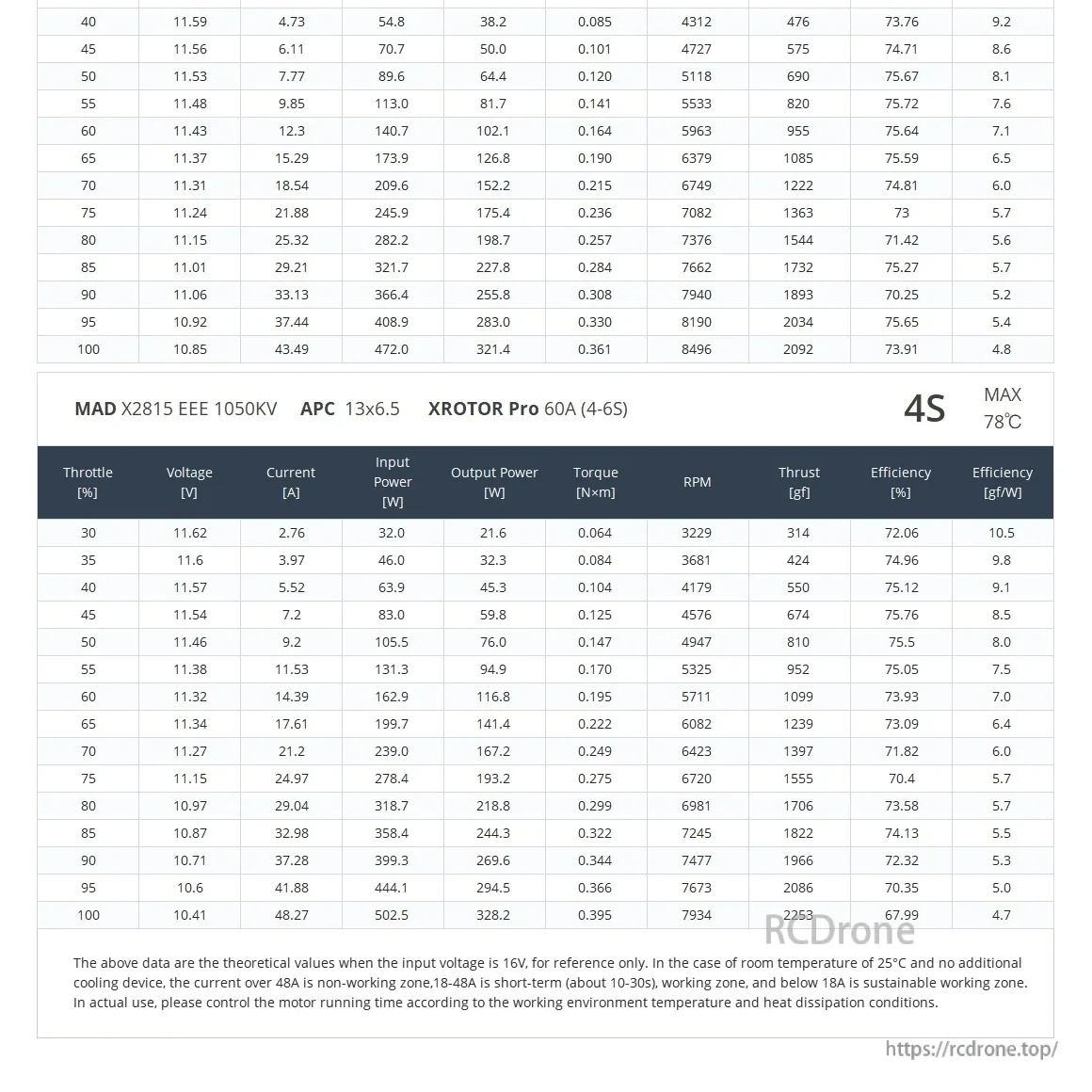

MAD X2815 EEE 1050KV testdata listar gasreglage, RPM, lyft, strömförbrukning och effektivitet på 4S med en APC 13x6.5-propeller och en XROTOR Pro 60A ESC.
