• SteadyWin GB6010 motor front face with centered shaft hub and onboard DIP switch settings
  • SteadyWin GB6010 motor top view showing center opening and mounting bolt pattern on housing
  • Angled view of motor front showing shaft hub, circular housing, and mounting holes around faceplate

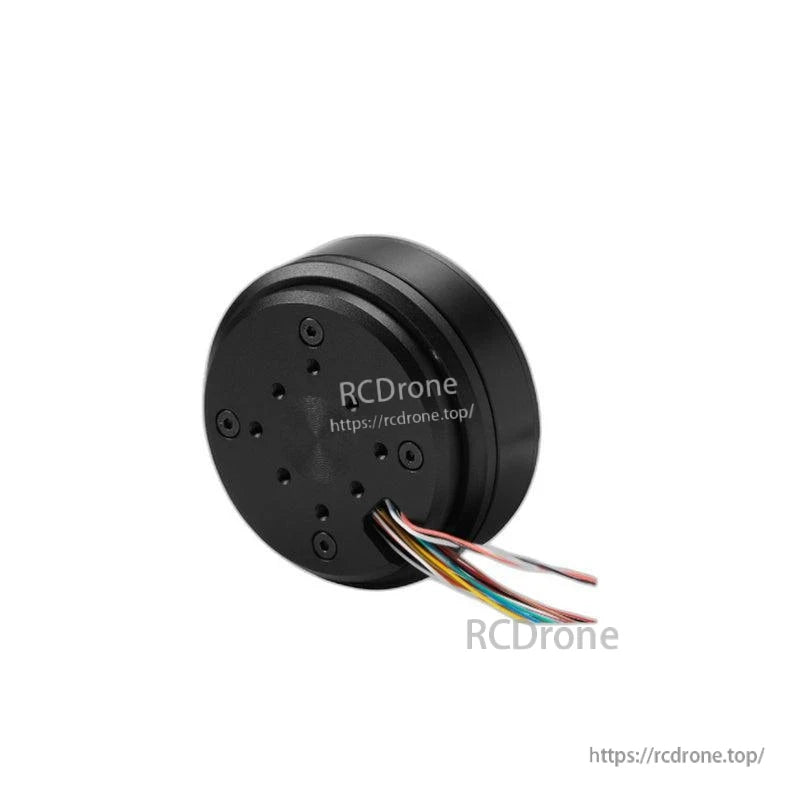

  • Rear view of motor housing with mounting holes and multicolor cable lead exiting the side
1 4

SteadyWin GB6010 Motor 36V 0,8 N·m 294 RPM Slip-Ring Kompatibel, 12/14-bit Encoder (AS5048A/AS5600)

SteadyWin GB6010 Motor 36V 0,8 N·m 294 RPM Slip-Ring Kompatibel, 12/14-bit Encoder (AS5048A/AS5600)

SteadyWin

$55.40 USD
$55.40 USD
Rea Slutsåld
Skatter ingår. Frakt beräknas i kassan.
Version
Encoder
Glidring
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visa alla uppgifter

Översikt

SteadyWin GB6010-motorn är en 36V-motor designad för robotik och gimbal/pod-stil mekanismer, med slipring kompatibilitet och stöd för 12-bit och 14-bit encoders (encoder typ: AS5048A/AS5600).

Nyckelfunktioner

  • Slipring kompatibel; stödjer 12-bit och 14-bit encoders
  • Encoder typ alternativ: AS5048A / AS5600
  • Stabil låghastighetsdrift (angiven tillämpningsfokus för gimbals/pods)

Specifikationer

Parameter Värde
Modell GB6010
Nominell spänning 36V
Nominellt vridmoment 0.8 N·m
Nominell hastighet 294 RPM
Max hastighet 564 RPM
Nominell ström 1.3 A
Stall vridmoment 1.59 N·m
Stillström 2.7 A
Vindningar av motor 80T
Fasresistans 10.58Ω
Fasinduktans 7.36Mh
Hastighetskonstant 15.5 rpm/v
Momentkonstant 0.61 N.M/A
Rotormoment 748 gcm^2
Antal polpar 14 Par
Motvikt utan encoder 242g
Motvikt med encoder 272g
Max avmagnetiseringstemperatur 120°C
Arbetstemperatur 20~80°C
Encoder typ AS5048A/AS5600

Installation / Ritning (valda dimensionella anrop)

  • Med encoderhus: 30±0.2, 24, φ68, φ63; montering: 8-M3; diametrar som visas: φ44, φ30, φ22, φ5
  • Utan encoderhus: 24±0.2, φ68±0.05; montering: 8-M3 och 3-M2; ytterligare anrop som visas: 1.1, φ16, φ53.5; diametrar som visas: φ44, φ30, φ22, φ5

Applikationer

  • Humanoida robotar
  • Robotarmar
  • Exoskelett
  • Kvadruped robotar
  • AGV-fordon
  • ARU-robotar

Manualer / CAD-nedladdningar

För vägledning vid val och integrationssupport, kontakta support@rcdrone.top or besök https://rcdrone.top/.

Detaljer

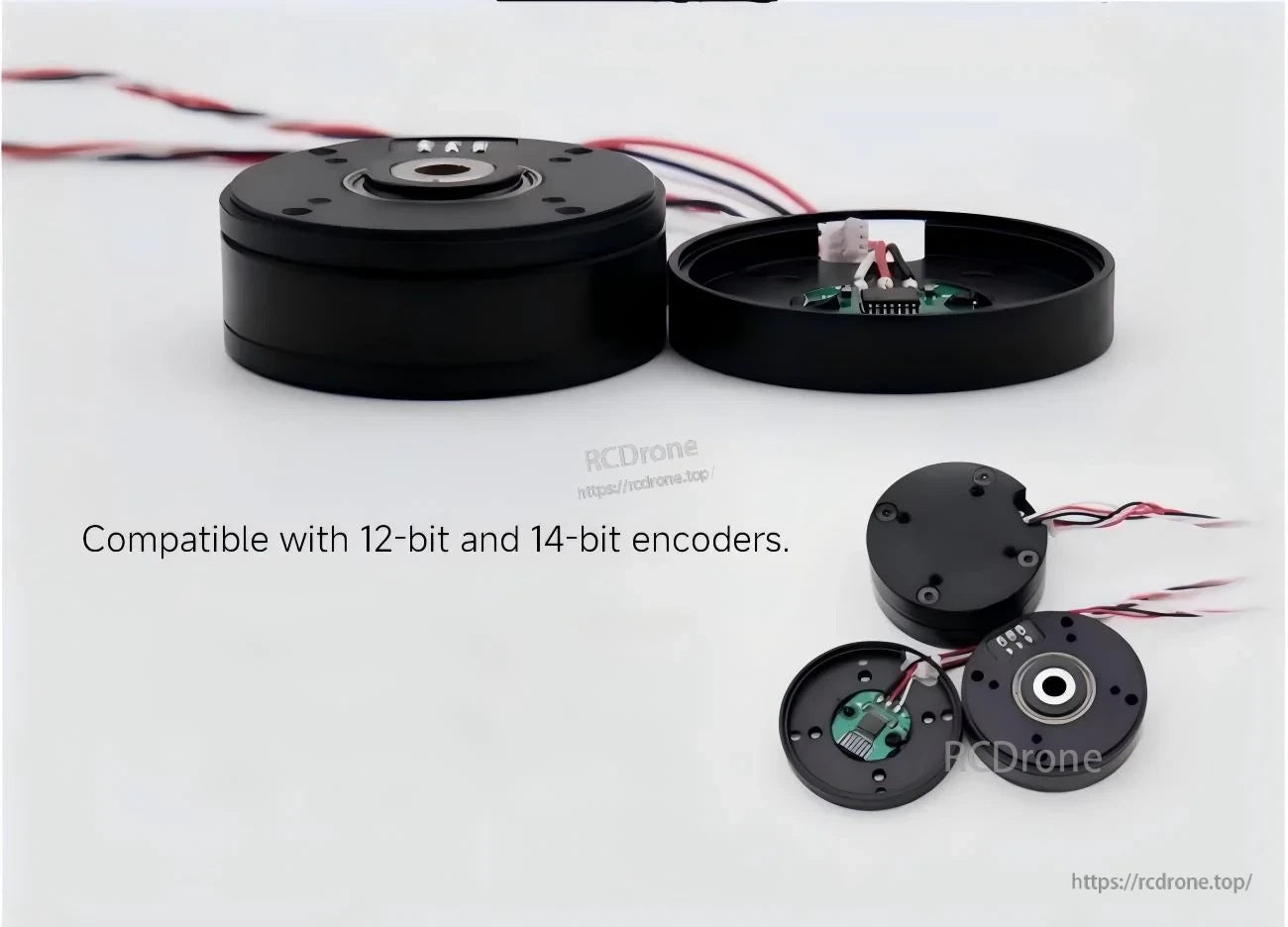

SteadyWin GB6010 36V motor with encoder wiring, compatible with 12-bit/14-bit encoders for robotics

Stöder 12-bit och 14-bit encoderalternativ (AS5048A/AS5600) för noggrann positionsåterkoppling i gimbal- och robotbyggnader.

GB6010 motor form-factor lineup showing multiple housing sizes and cable exits, slip-ring compatible design

Slip-ring kompatibilitet och stabil drift vid låg hastighet gör GB6010-serien till ett starkt val för gimbaler, poddar och liknande mekanismer.

GB6010 motor dimension drawings with and without encoder housing, showing mounting hole patterns and key diameters
