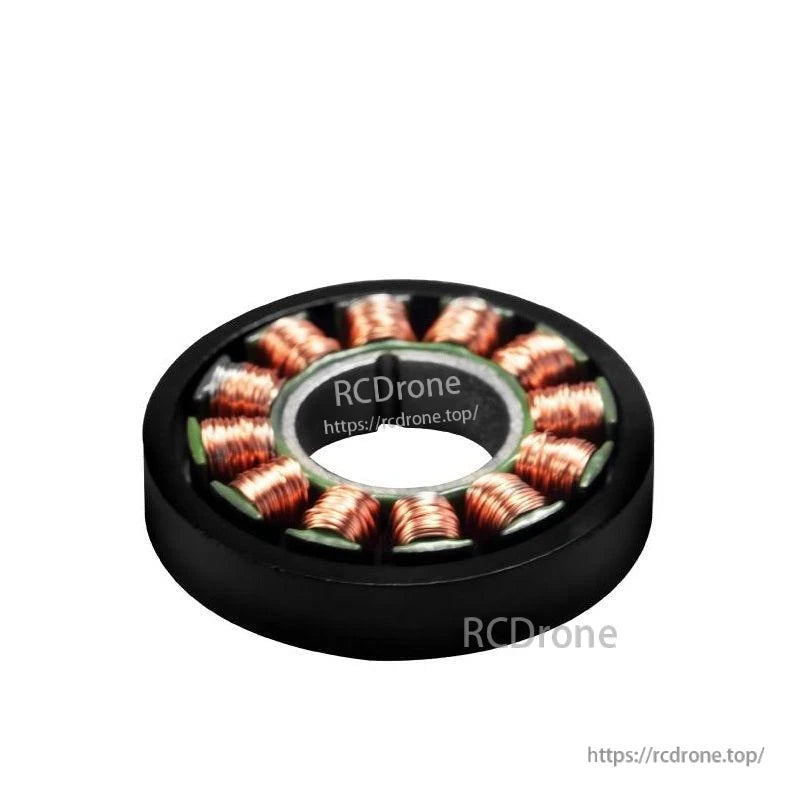

  • Frameless brushless 12V motor with copper coils, black casing, for gimbal cameras, compatible with PWM/SPI.

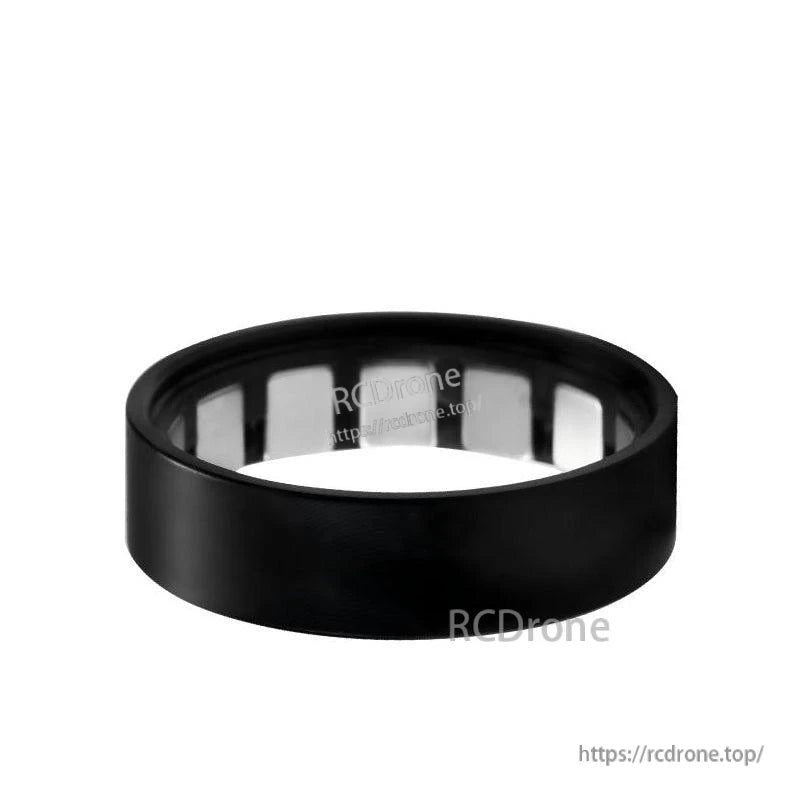

  • Black ring with reflective inner surface, likely motor component.

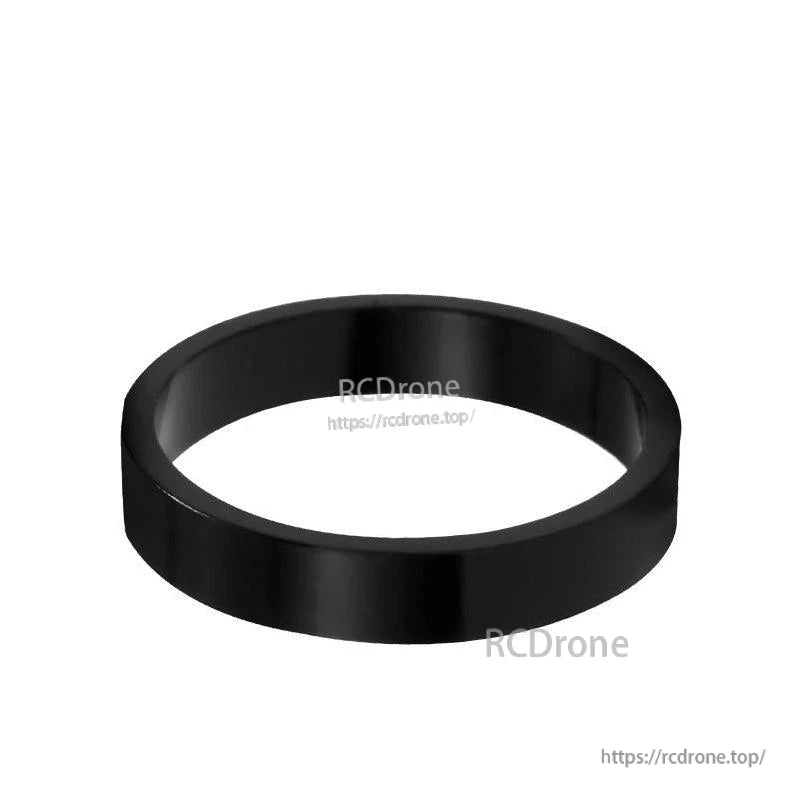

  • Black circular motor component for SteadyWin WK2806 brushless motors; no text except watermark.

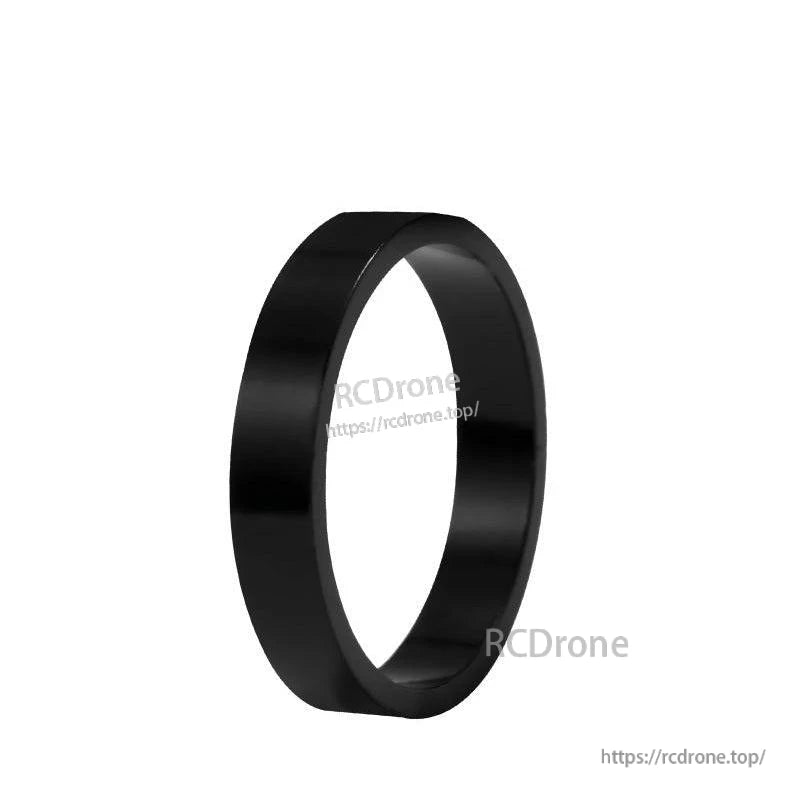

  • Black ring with smooth glossy finish displayed.

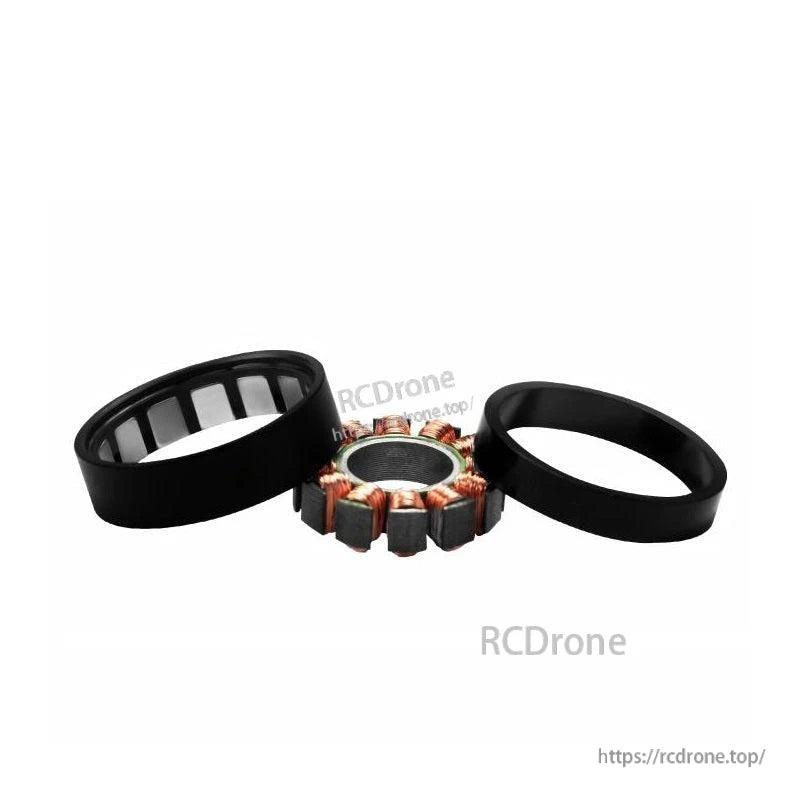

  • Frameless brushless motor with magnetic encoder, 12V, for gimbal cameras; features copper windings and black structural parts.

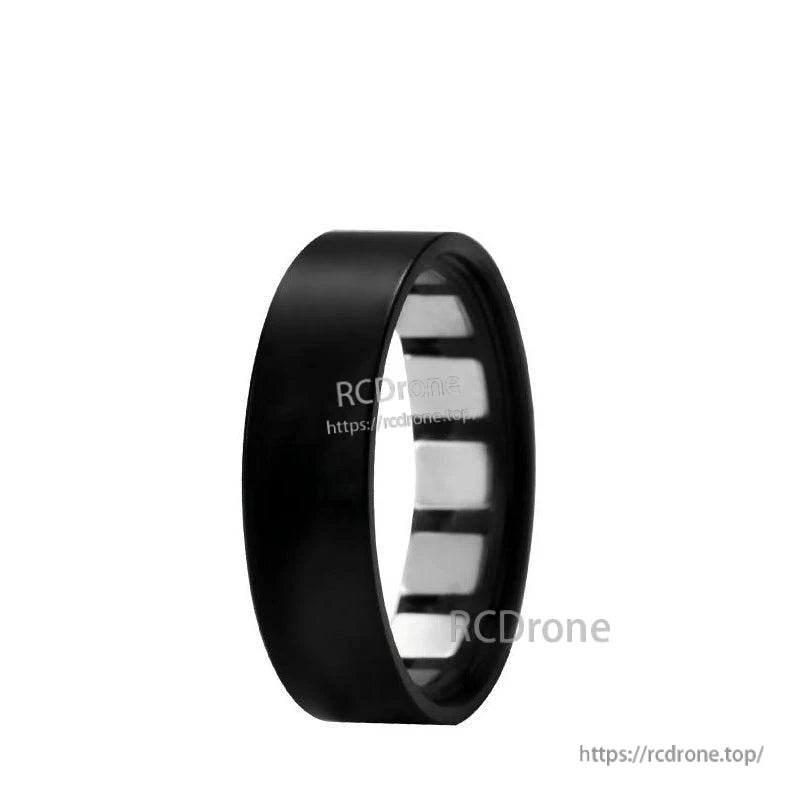

  • Black cylindrical motor with visible internal magnetic encoder, likely for gimbal camera use.
1 8

SteadyWin WK2806 Outrunner Ramlös Borstlös Robotmotor med Magnetisk Encoder PWM/SPI 12V för Gimbalkamera

SteadyWin WK2806 Outrunner Ramlös Borstlös Robotmotor med Magnetisk Encoder PWM/SPI 12V för Gimbalkamera

SteadyWin

$10.00 USD
$10.00 USD
Rea Slutsåld
Skatter ingår. Frakt beräknas i kassan.
Version
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visa alla uppgifter

Översikt

Den SteadyWin WK2806 Outrunner utan ram är en kompakt 12 V borstlös DC-motorplattform designad för gimbal-kameror och precisionsrobotmotorapplikationer. Försedd med magnetiska encoderset som erbjuder PWM- och SPI-gränssnitt, möjliggör WK2806-serien noggrann positionsåterkoppling och smidig rörelsekontroll i utrymmesbegränsade system.

Finns i varianterna WK2806 och WK2806CH, levererar denna ramfria motorfamilj dubbelmomentflexibilitet med stallmoment upp till 0.09 N.m och 0.05 N.m, en maximal hastighet på 2335 rpm, låg rotortröghet och ett brett arbetstemperaturområde. Dess höga effekt-till-vikt-förhållande och låga massa gör den lämplig för avancerad robotik, stabiliseringssystem och andra högpresterande mekatroniska konstruktioner.

Nyckelfunktioner

  • Outrunner utan ram-design: Kompakt, lätt 12 V borstlös DC-konstruktion för enkel integration i gimbaler och robotled.
  • Magnetiska encoderset med PWM- och SPI-gränssnitt: Stöder exakt positions- och hastighetsåterkoppling för sluten loopkontroll i gimbal-kameror och robotiksystem.
  • Dubbelt vridmomentflexibilitet: Stallvridmoment upp till 0,09 N.m (WK2806) och 0,05 N.m (WK2806CH) för att passa både högre belastningar och känsliga rörelseuppgifter.
  • Hög effekt densitet i en liten formfaktor: Motordiametrar runt 34,6 mm och 33,4 mm med vikter på 26 g och 22 g hjälper till att spara utrymme i kompakta mekanismer.
  • Låg rotortröghet för snabb respons: 36 g*cm^2 (WK2806) och 19 g*cm^2 (WK2806CH) möjliggör snabb start-stop beteende och smidiga riktningförändringar.
  • Bred och stabil hastighetsområde: Nominell hastighet på 950 rpm och maximal hastighet på 2335 rpm för mångsidig användning i industriella, konsument- och flygplansklassade mekanismer.
  • Termisk robusthet: Arbets temperatur från -20 till 80 °C och maximal avmagnetiseringstemperatur på 120 °C stödjer pålitlig drift under kontinuerlig belastning.

Specifikationer

Parameter Värde (WK2806) Värde (WK2806CH)
Nominell spänning 12 V 12 V
Nominell ström 0.81 A 0.81 A
Nominellt vridmoment 0.06 N.m 0.03 N.m
Nominell hastighet 950 rpm 950 rpm
Max hastighet 2335 rpm 2335 rpm
Stall vridmoment 0.09 N.m 0.05 N.m
Stallström 1.22 A 1.22 A
Vindningar av motor 60 vindningar 60 vindningar
Interfasresistans 5.13 ohm 5.13 ohm
Interfasinduktans 1.64 mH 1.64 mH
Hastighetskonstant 195 rpm/V 195 rpm/V
Momentkonstant 0.07 N.m/A 0.04 N.m/A
Rotormoment 36 g*cm^2 19 g*cm^2
Antal polpar 7 par 7 par
Arbetstemperatur -20 till 80 °C -20 till 80 °C
Max avmagnetiseringstemperatur 120 °C 120 °C
Inre diameter på statorn 14 mm 14 mm
Motortyp 34.6 x 9.4 mm 33.4 x 6.2 mm
Motorvikt 26 g 22 g

Tillämpningar

WK2806-serien Outrunner Frameless Motor är väl lämpad som en högprecisions robotmotor och gimbaldrift i kompakta, slutna system där mjuk, exakt rörelse och låg massa är avgörande.

  • Humanoida robotar
  • Robotarmar och samarbetsmanipulatorer
  • Exoskelett och bärbar robotik
  • Kvadrupedrobotar och benplattformar
  • AGV-fordon och mobila robotar
  • ARU-robotar och anpassad automationsutrustning
  • Gimbal kamerastabilisatorer och pan-tilt-moduler
  • Kompakta industriella och konsumentmekatroniska enheter

För teknisk support, integrationsrådgivning eller eftermarknadsservice relaterad till denna motor eller andra robotlösningar, vänligen kontakta support@rcdrone.top eller besök https://rcdrone.top/.
