Översikt

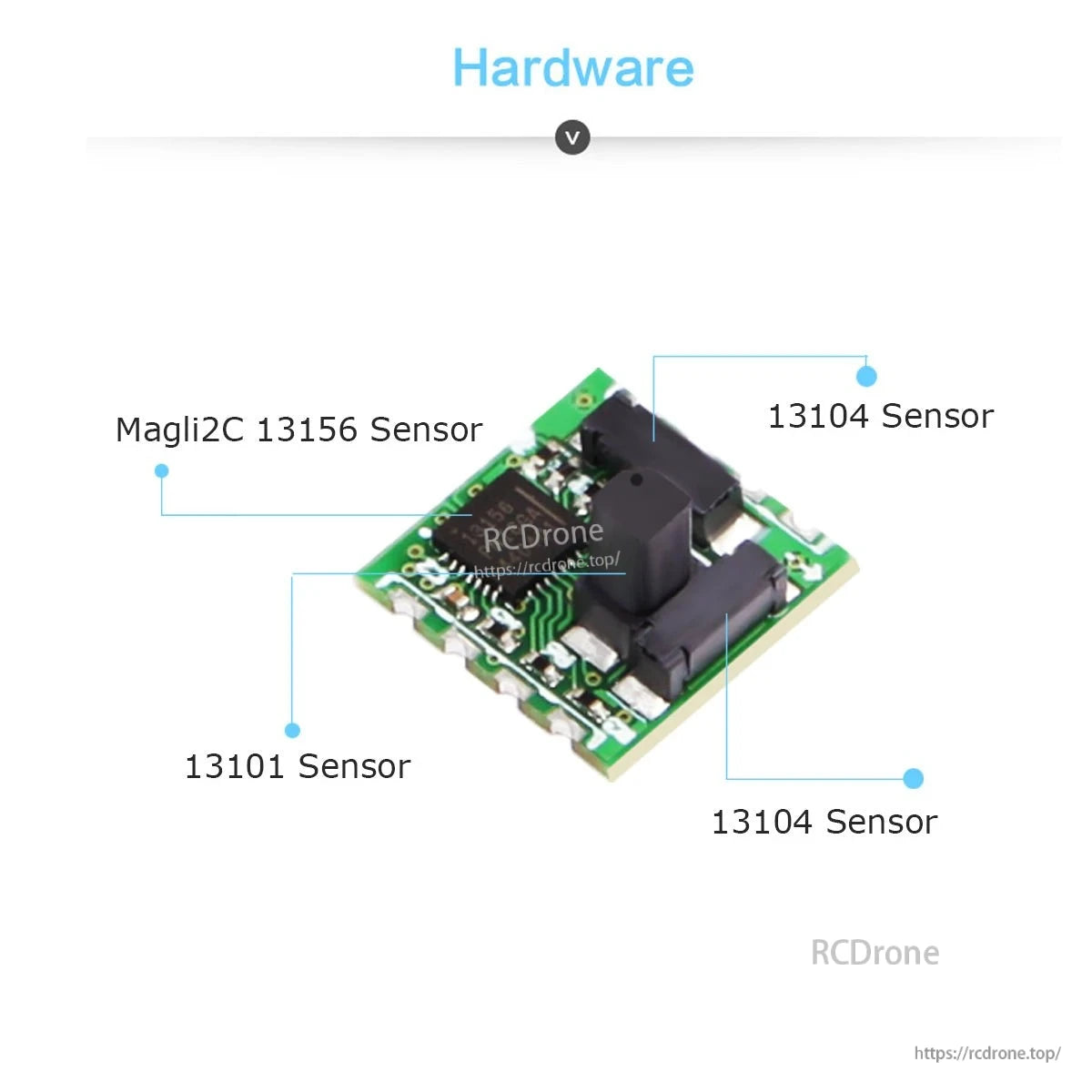

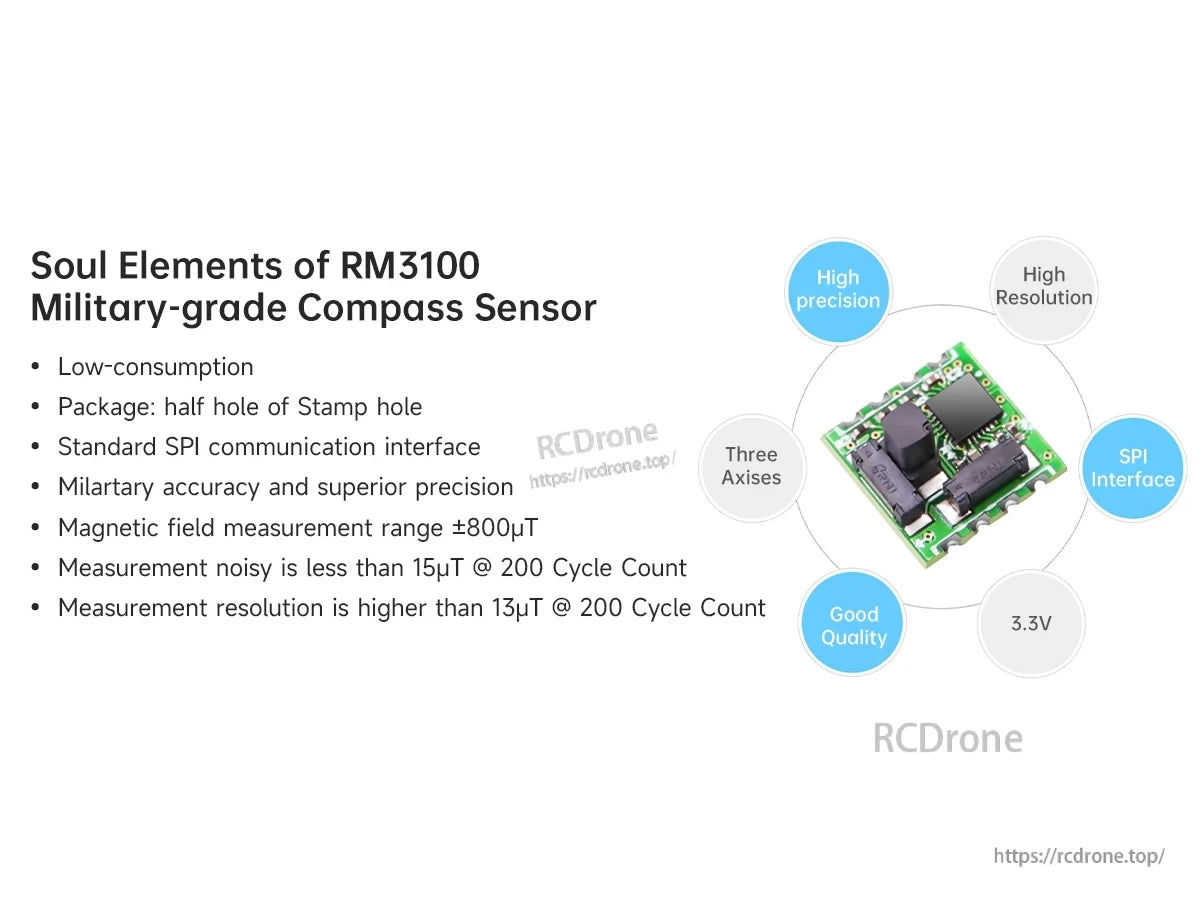

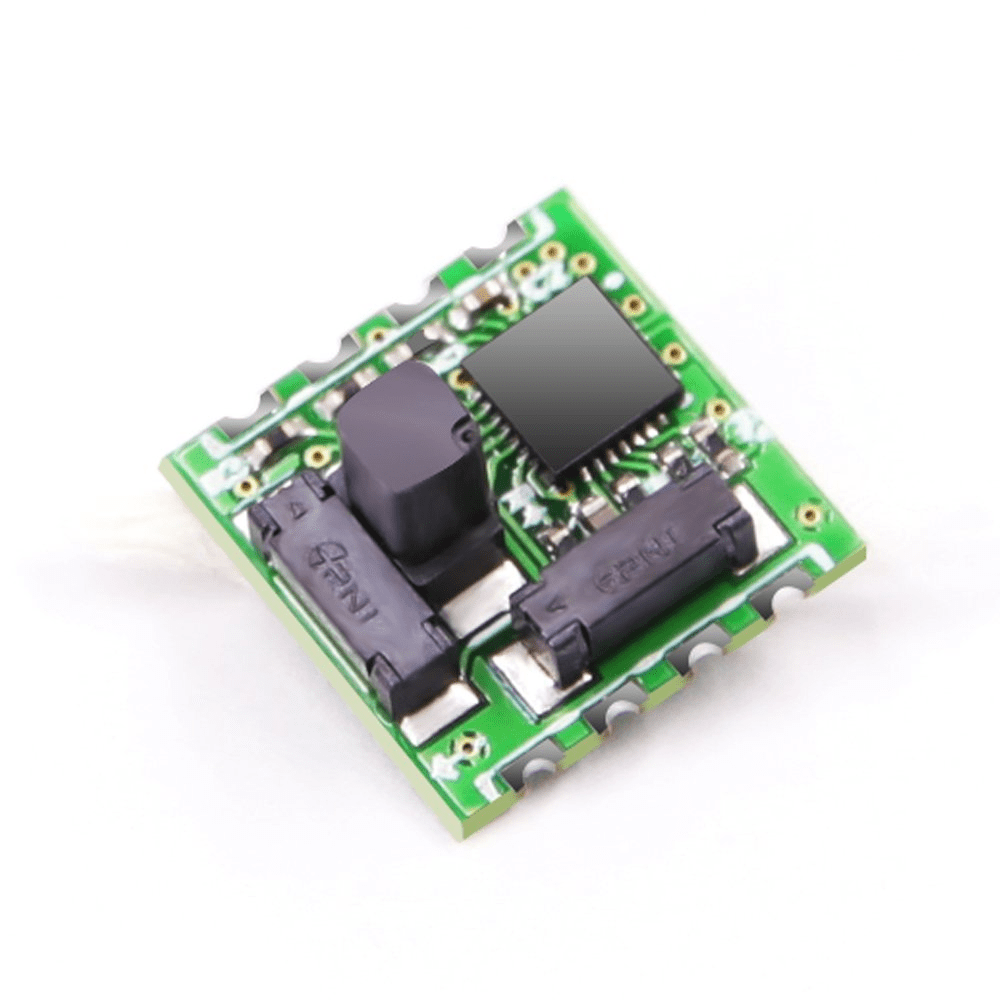

RM3100 geomagnetiska sensormodulen är en elektronisk kompassmodul för 3-axlig mätning av magnetfält och utdata av magnetisk riktning. Källbilderna visar en kompakt halv-hål stämpel-hål kretskort, SPI och I2C gränssnittsstöd, TTL seriellt stöd på modulvarianterna, och PC-programvara som visar magnetiska data i realtid. För installationssupport, kontakta [email protected].

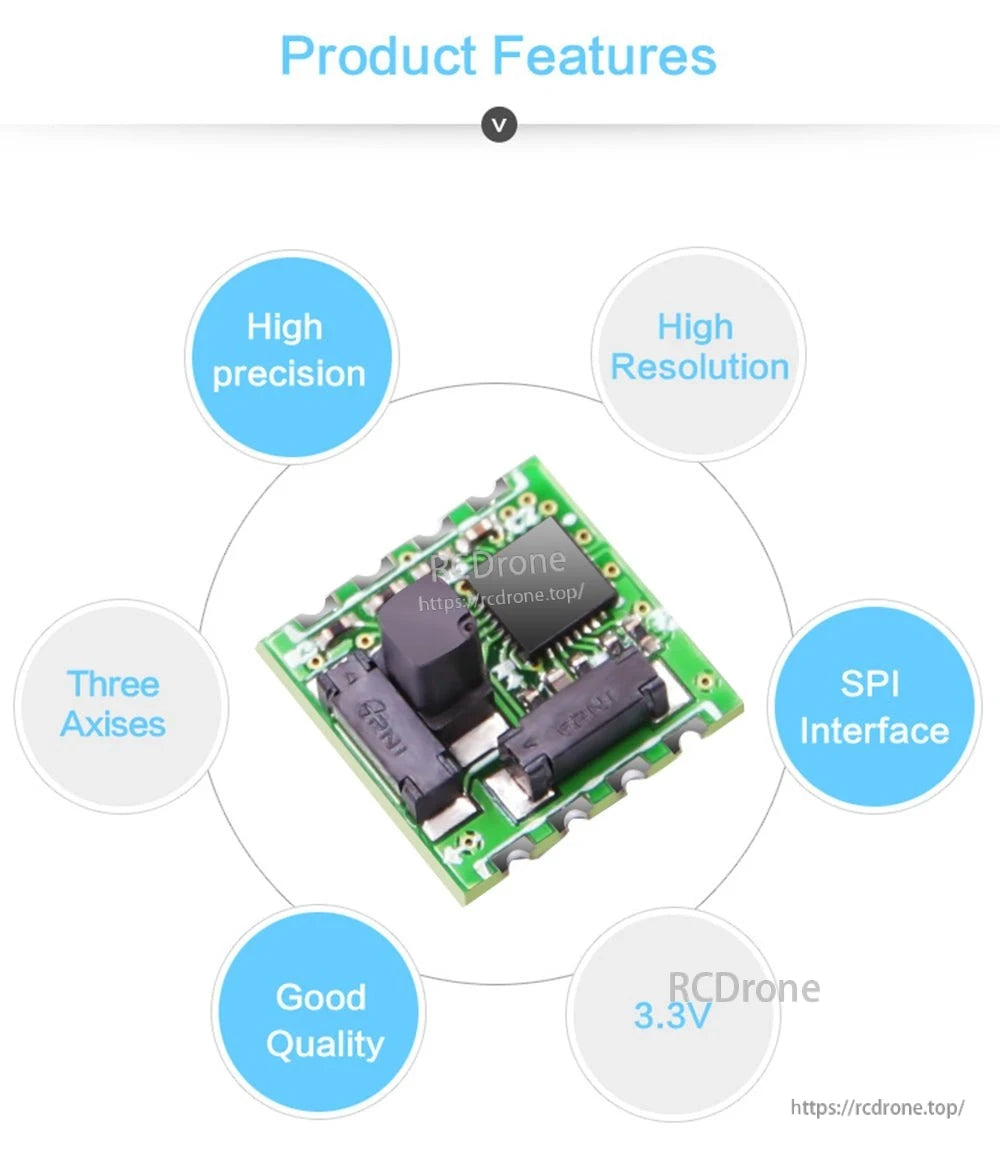

Nyckelfunktioner
- 3-axlig magnetfältutdata med stöd för riktvinkel.
- RM3100 mätområde: -800 till +800 uT.

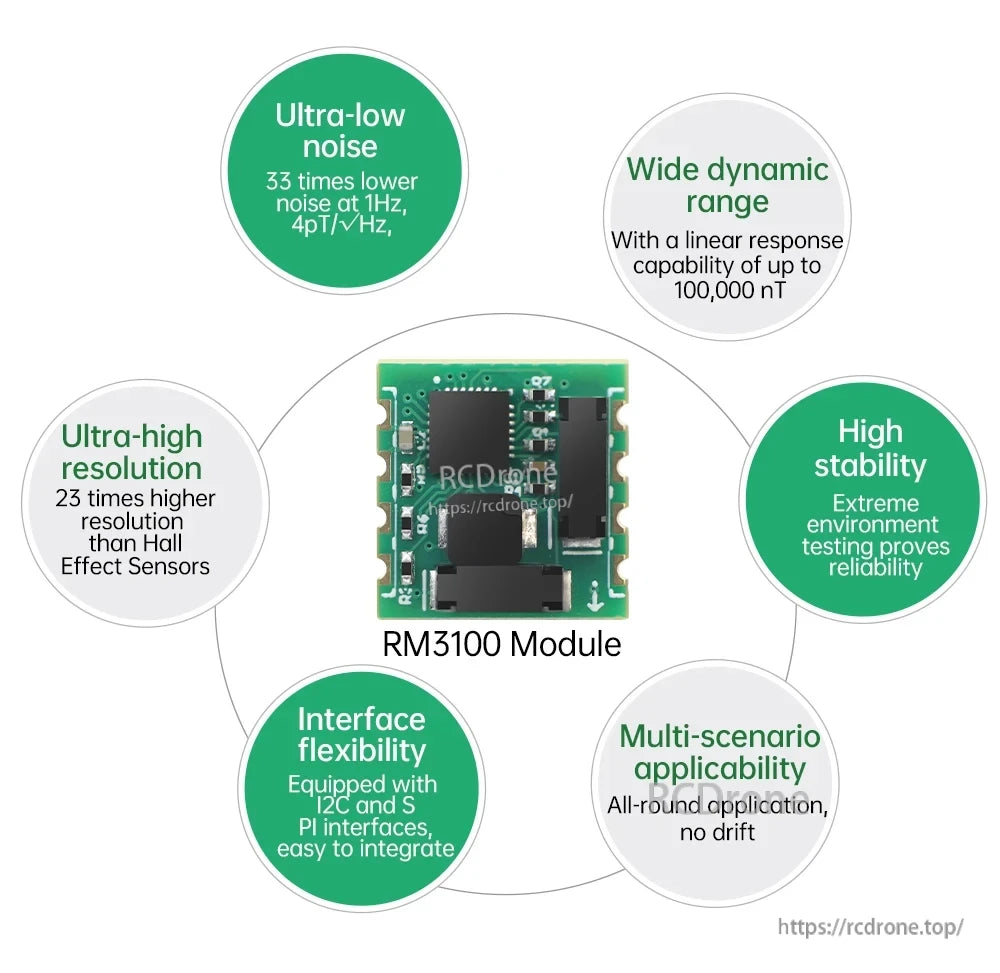

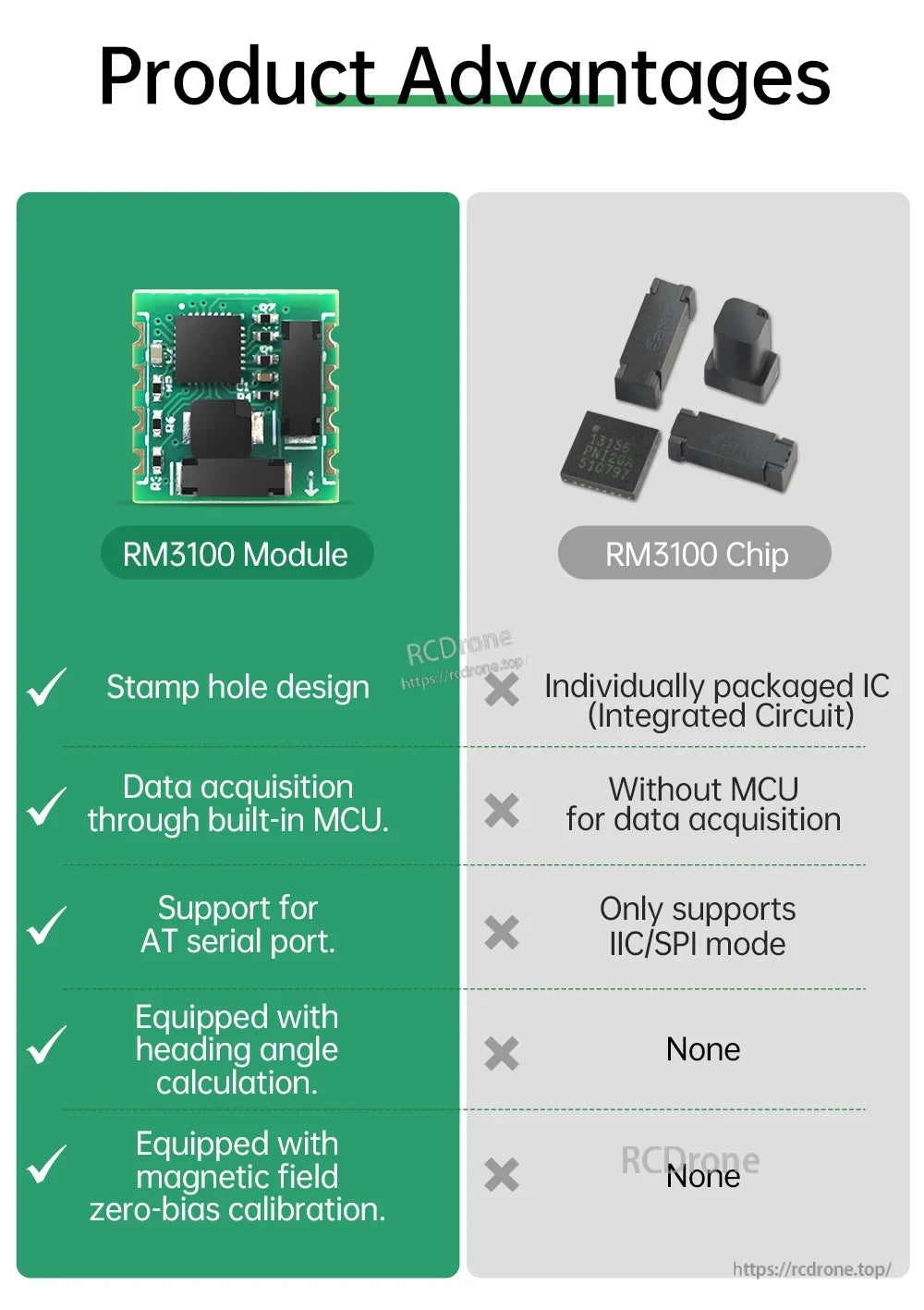

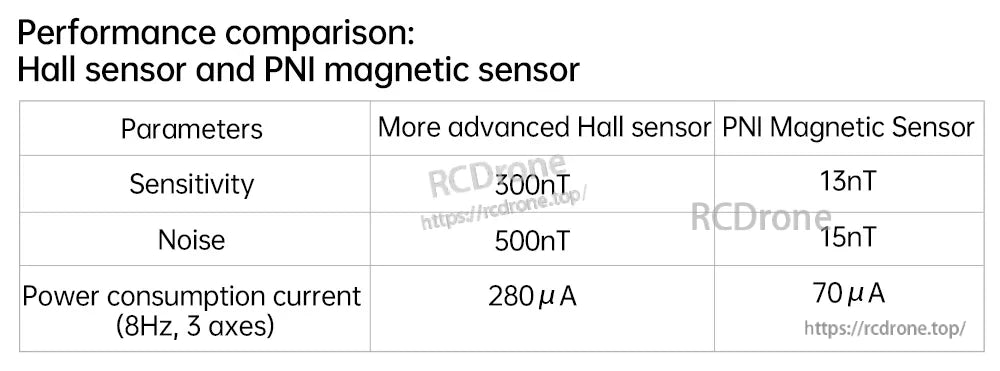

- Lågbrus, högupplöst moduldesign med inbyggd MCU datainsamling som visas i produktfördelarna.
- Stöder SPI och I2C gränssnitt; pin-etiketterna visar också TTL seriellt, DRDY/INT, SWIM, SCL/SCLK, SDA/MOSI, SA1/MISO, och SA0/SSN.
- Driftspänning visas som 3.3V eller 5V ingång, beroende på modulvarianten.
- Driftstemperatur: -40 till 85 C.

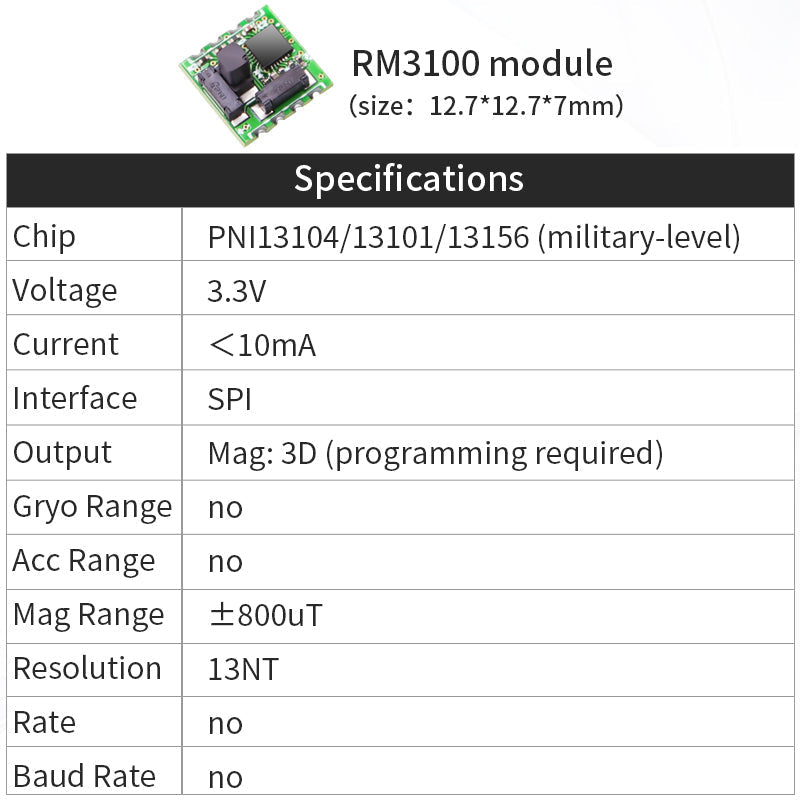

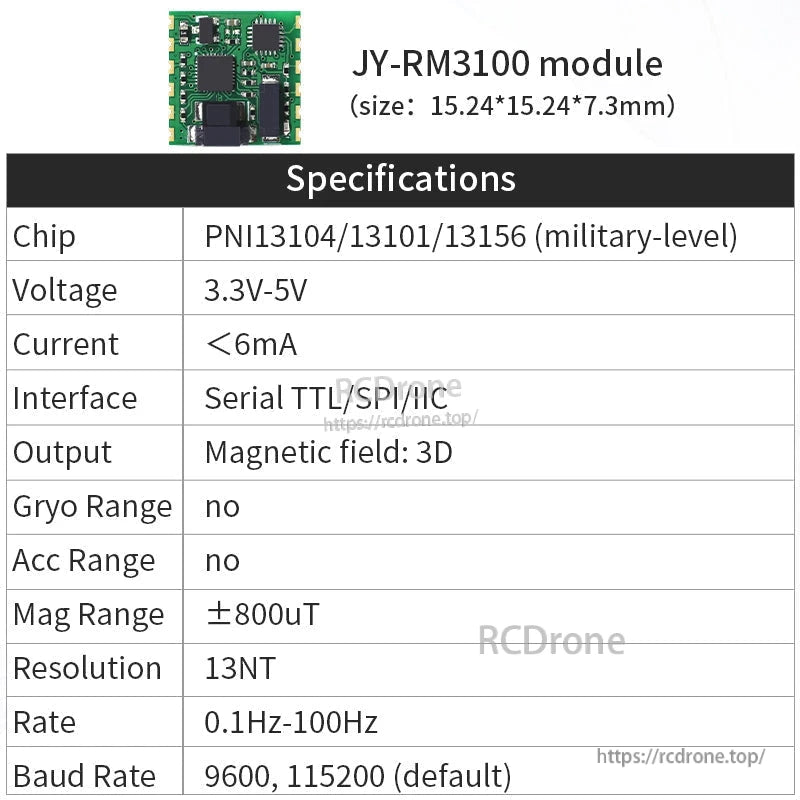

Specifikationer

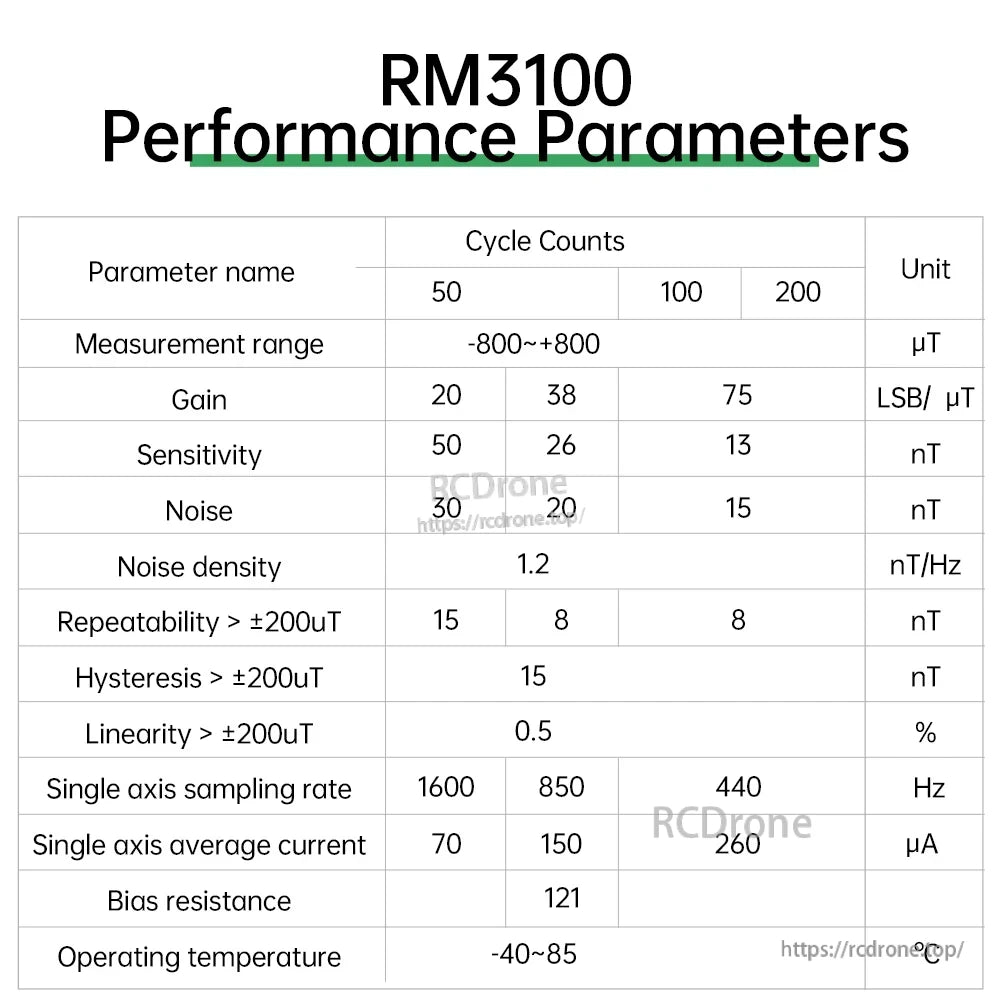

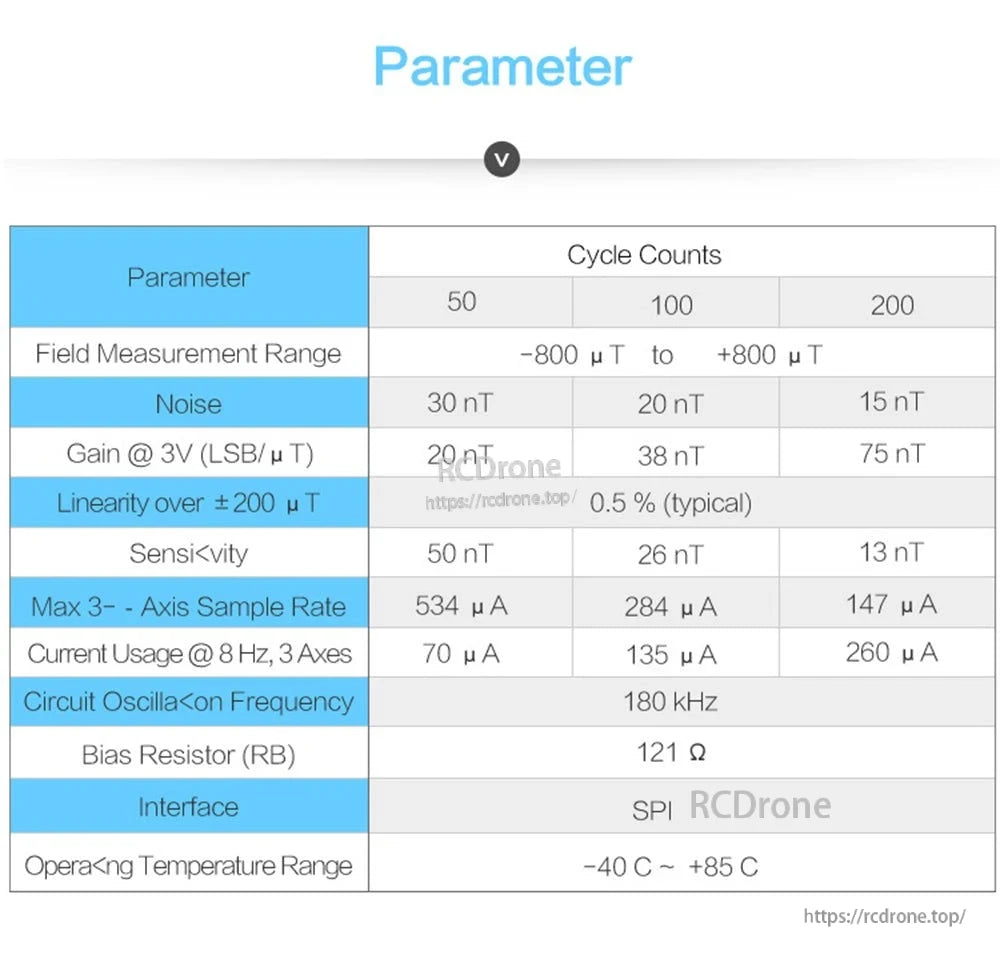

RM3100 Prestandaparametrar
| Parameter | 50 cykler | 100 cykler | 200 cykler | Enhet |
|---|---|---|---|---|
| Mätningsområde | -800 till +800 | uT | ||
| Förstärkning | 20 | 38 | 75 | LSB/uT |
| Känslighet | 50 | 26 | 13 | nT |
| Brus | 30 | 20 | 15 | nT |
| Brusdensitet | 1.2 | nT/Hz | ||
| Reproducerbarhet > +/-200uT | 15 | 8 | 8 | nT |
| Hysteres > +/-200uT | 15 | nT | ||
| Linjäritet > +/-200uT | 0.5 | % | ||
| Enaxlig provtagningsfrekvens | 1600 | 850 | 440 | Hz |
| Enaxlig genomsnittlig ström | 70 | 150 | 260 | uA |
| Biasmotstånd | 121 | |||
| Driftstemperatur | -40 till 85 | C | ||

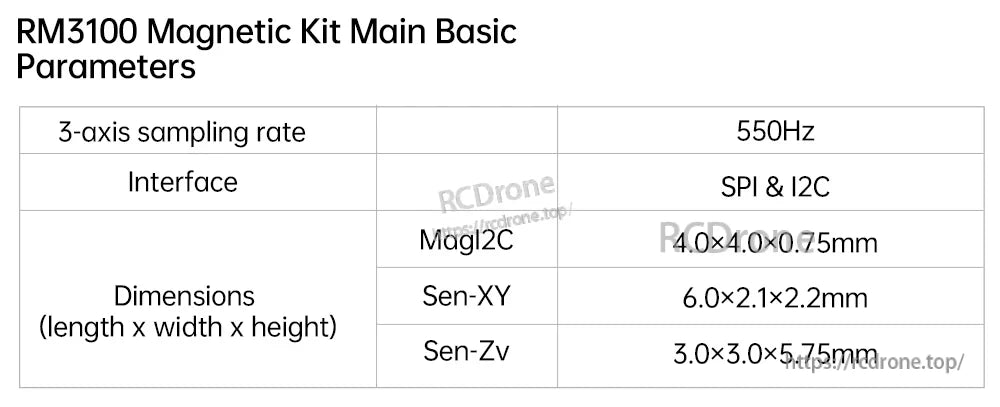

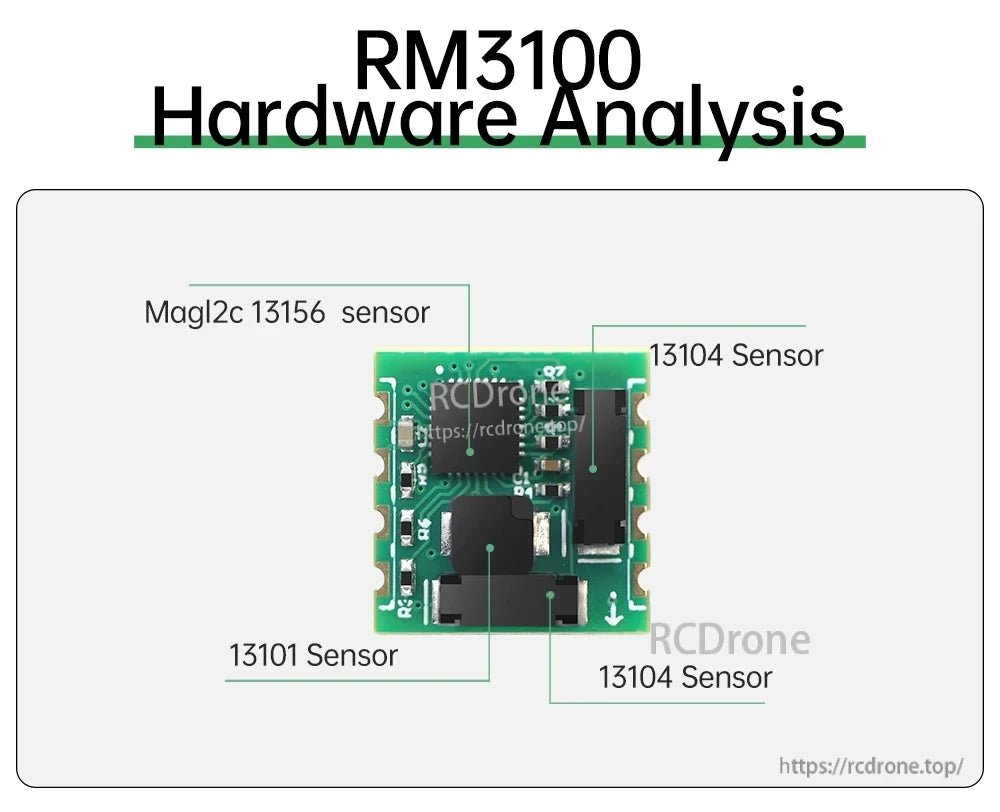

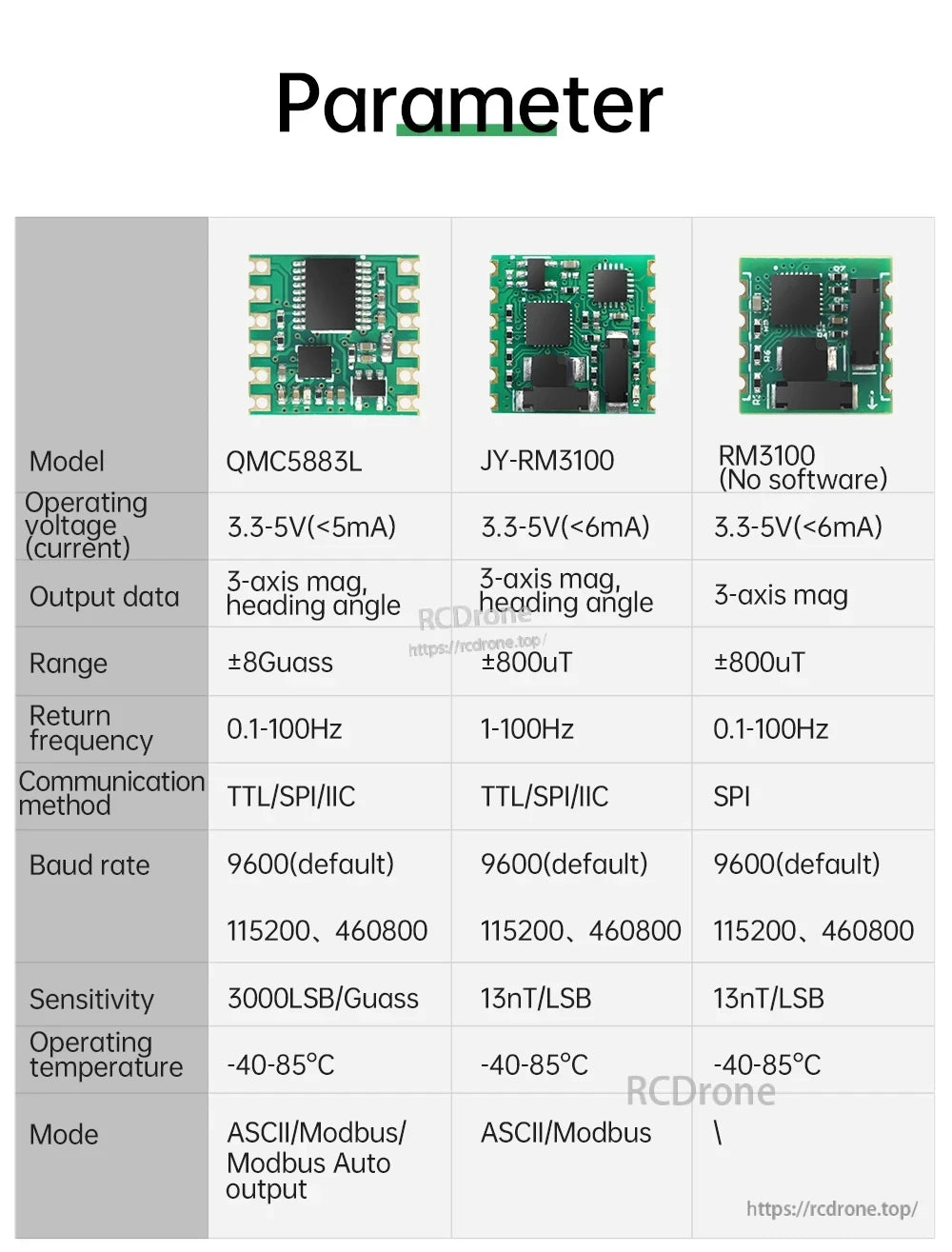

RM3100 Modul Grundläggande Parametrar
| Parameter | Värde |
|---|---|
| 3-axlig provtagningsfrekvens | 550Hz |
| Gränssnitt | SPI & I2C |
| MagI2C dimensioner (L x B x H) | 4.0 x 4.0 x 0.75mm |
| Sen-XY dimensioner (L x B x H) | 6.0 x 2.1 x 2.2mm |
| Sen-Zv dimensioner (L x B x H) | 3.0 x 3.0 x 5.75mm |

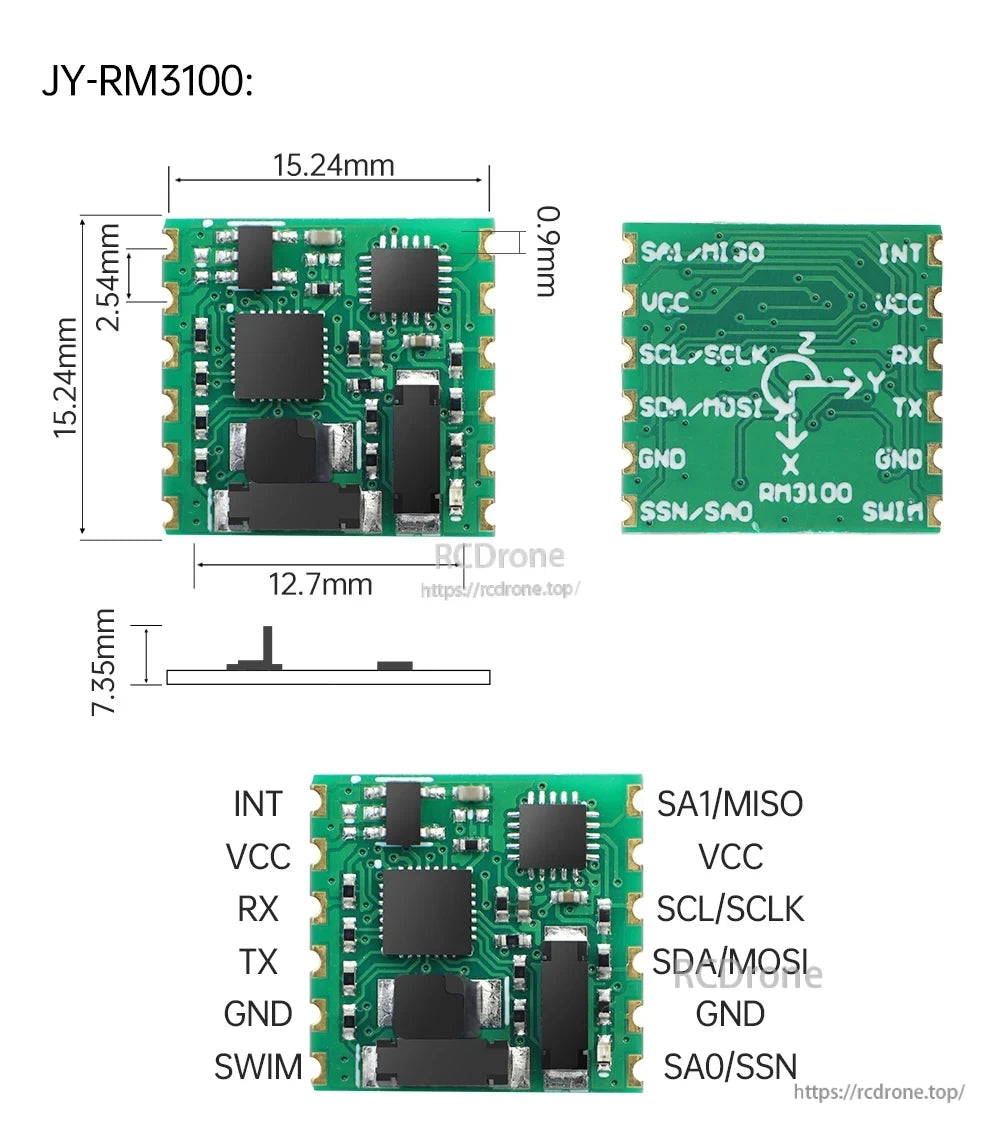

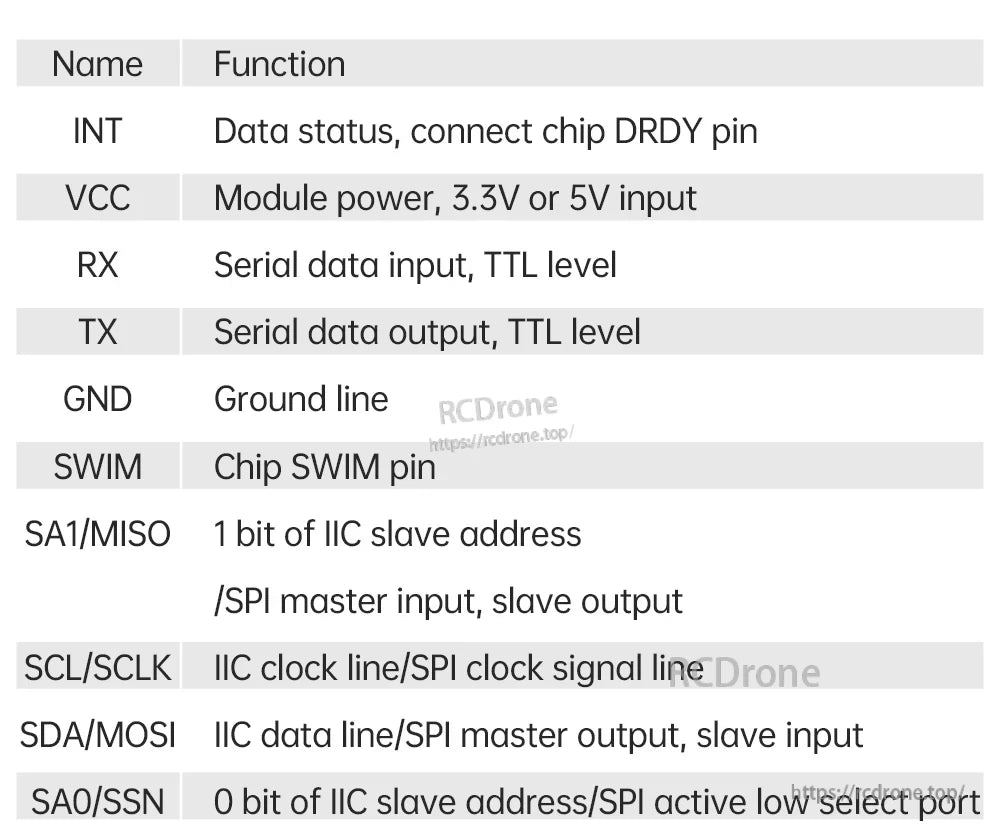

Stiftfunktioner
| Stift | Funktion |
|---|---|
| VCC | Modulens strömförsörjning, 3.3V eller 5V ingång |
| RX | Seriell datainmatning, TTL-nivå |
| TX | Seriell datautgång, TTL-nivå |
| GND | Jordlinje |
| INT | Datastatus, anslut chip DRDY-pin |
| SWIM | Chip SWIM-pin |
| SA1/MISO | 1 bit av IIC slavadress / SPI masteringång, slavutgång |
| SCL/SCLK | IIC klocklinje / SPI klocksignal linje |
| SDA/MOSI | IIC datalinje / SPI masterutgång, slavingång |
| SA0/SSN | 0 bit av IIC slavadress / SPI aktiv låg väljport |
Detaljer

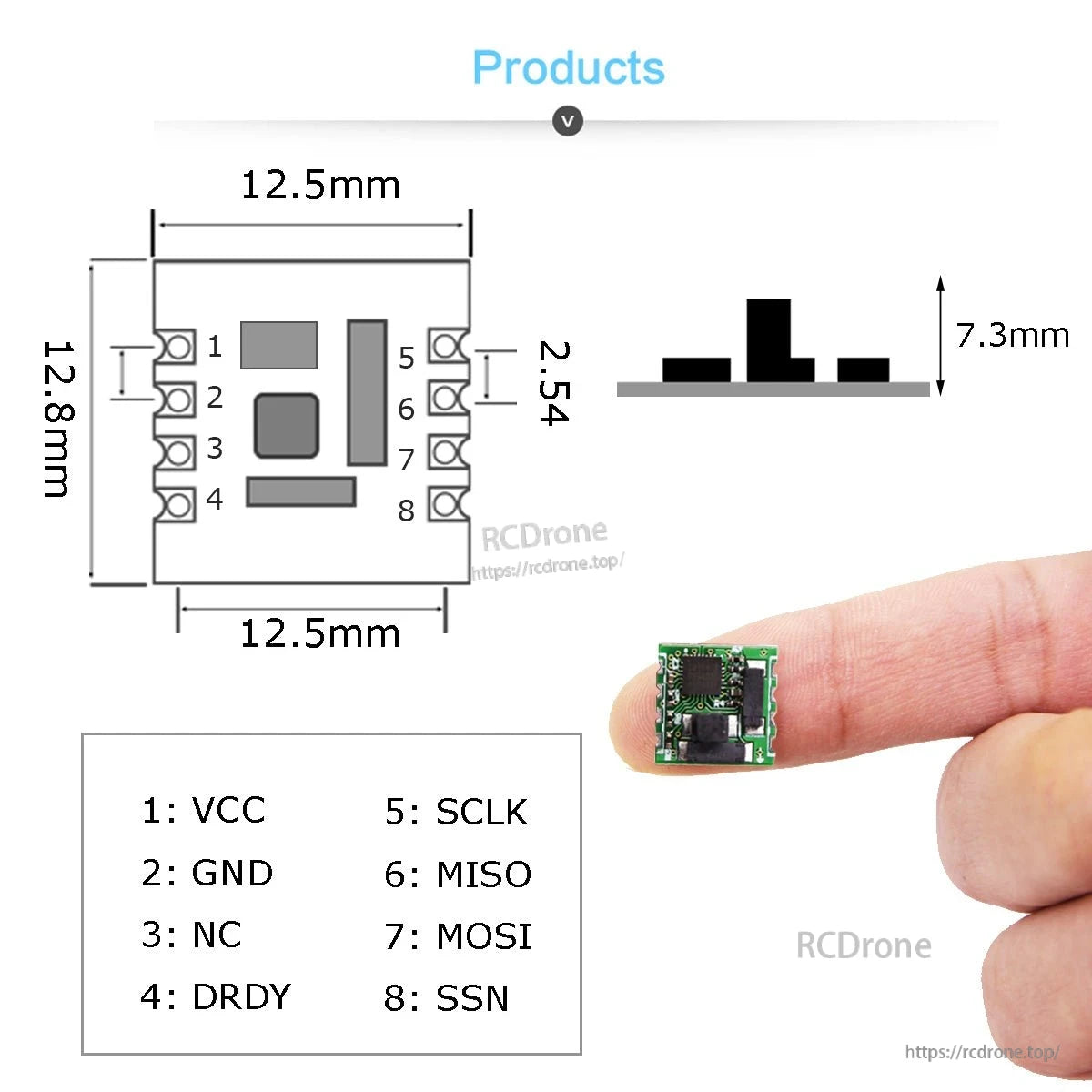

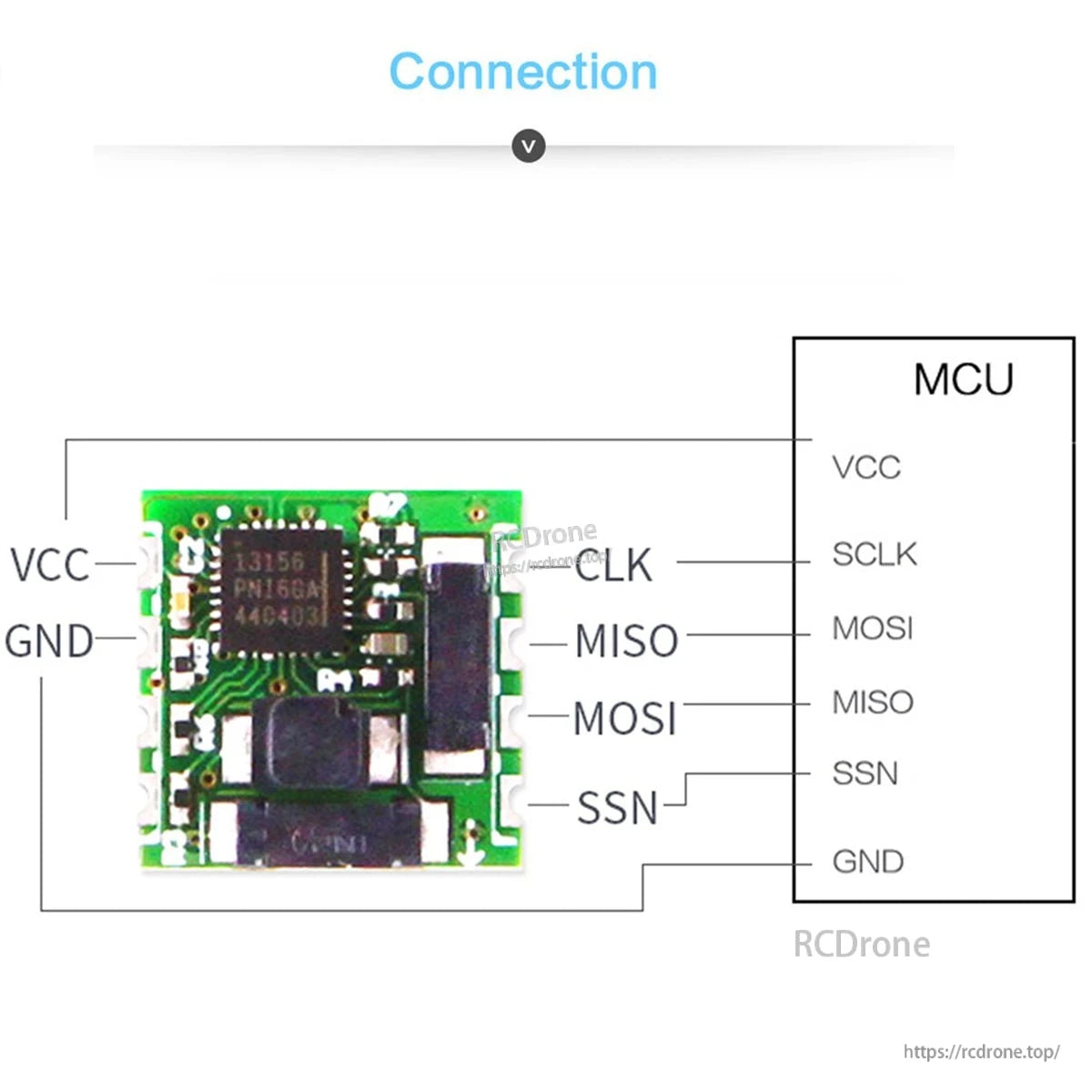

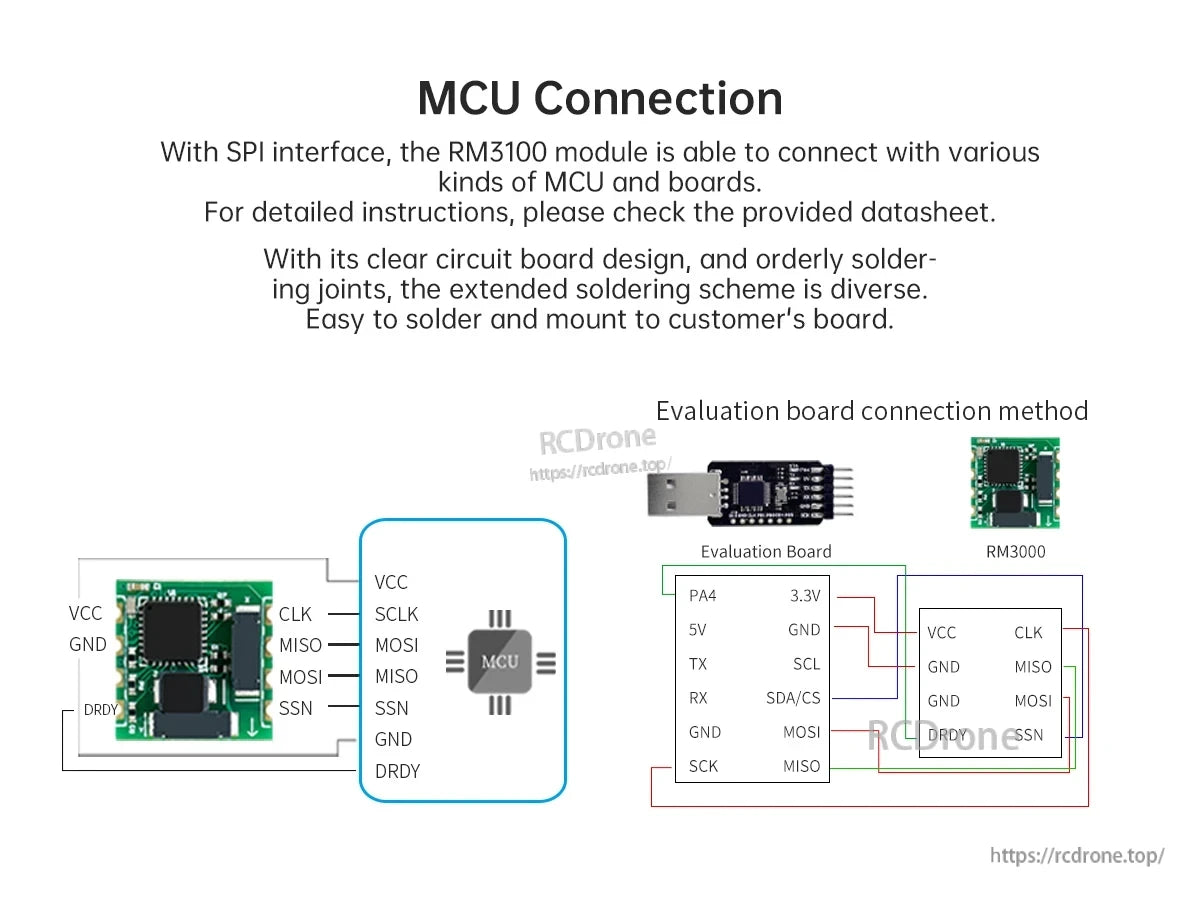

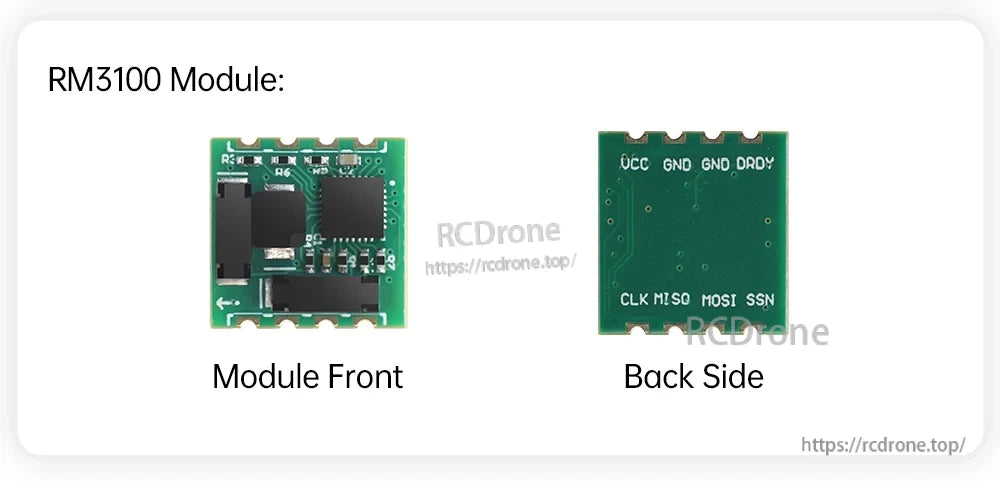

RM3100-kompassmodulen använder en SPI-pinout med märkta pads (VCC, GND, SCLK, MOSI, MISO, SSN, DRDY) för att förenkla MCU-koppling och lödning.

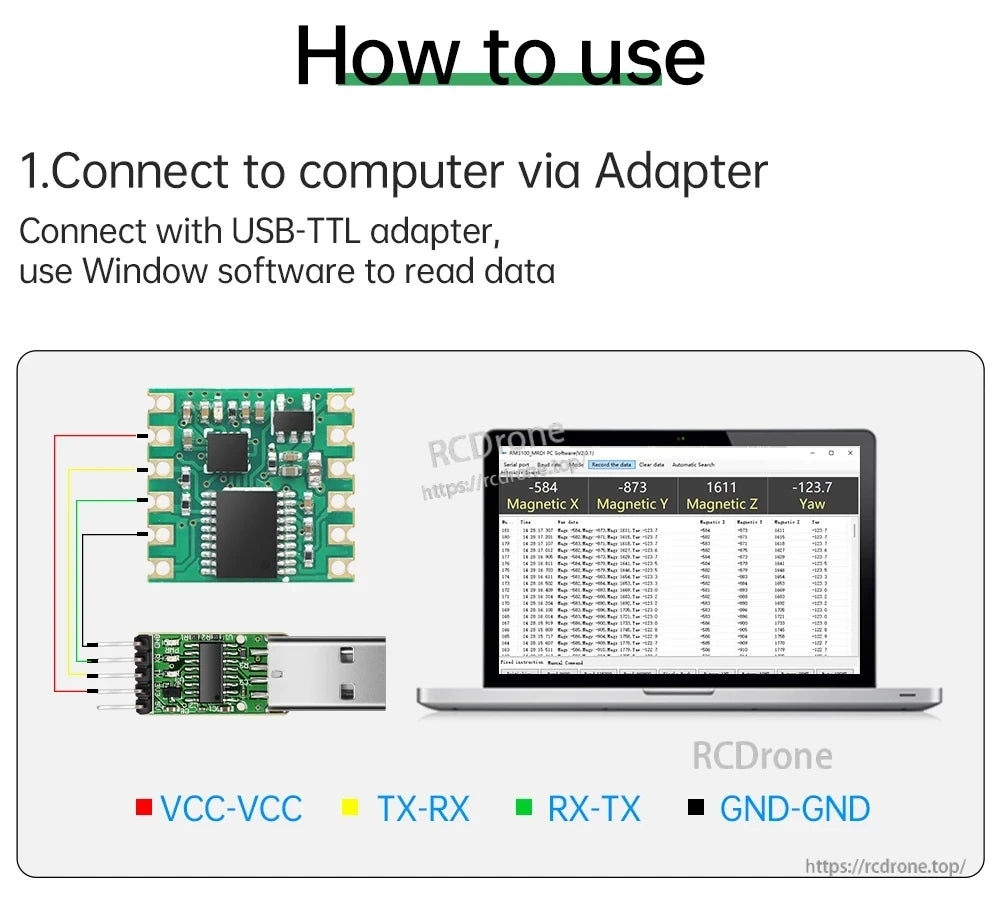

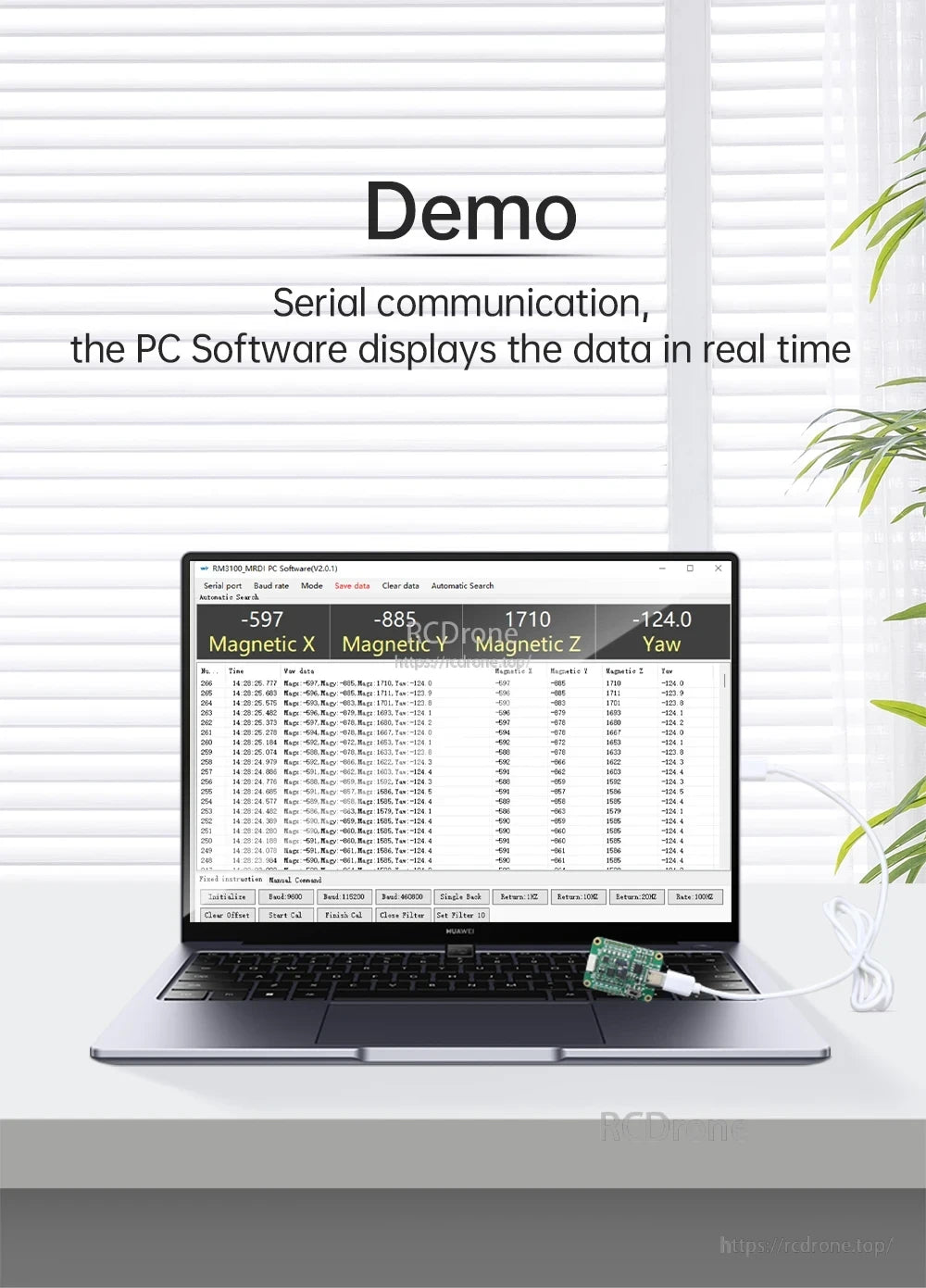

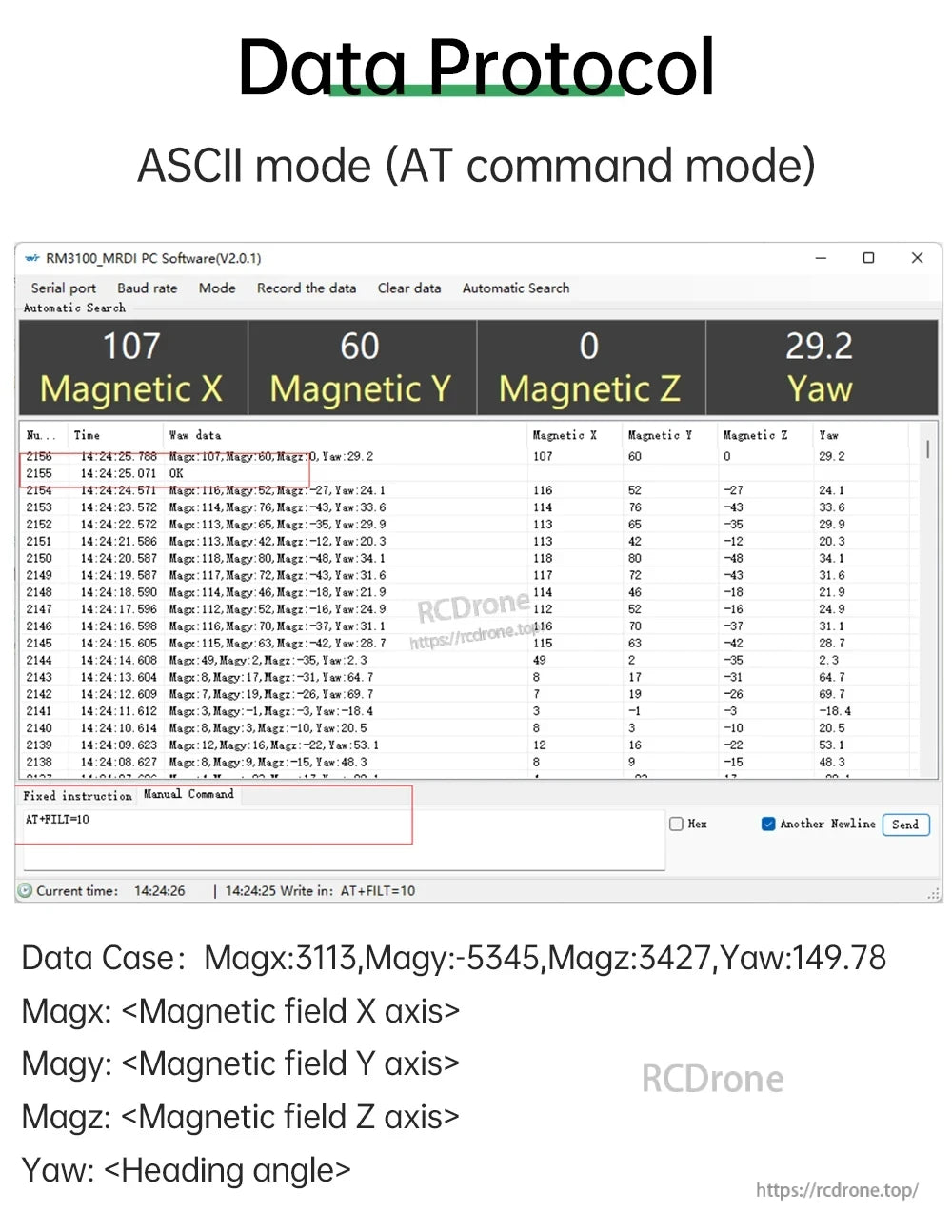

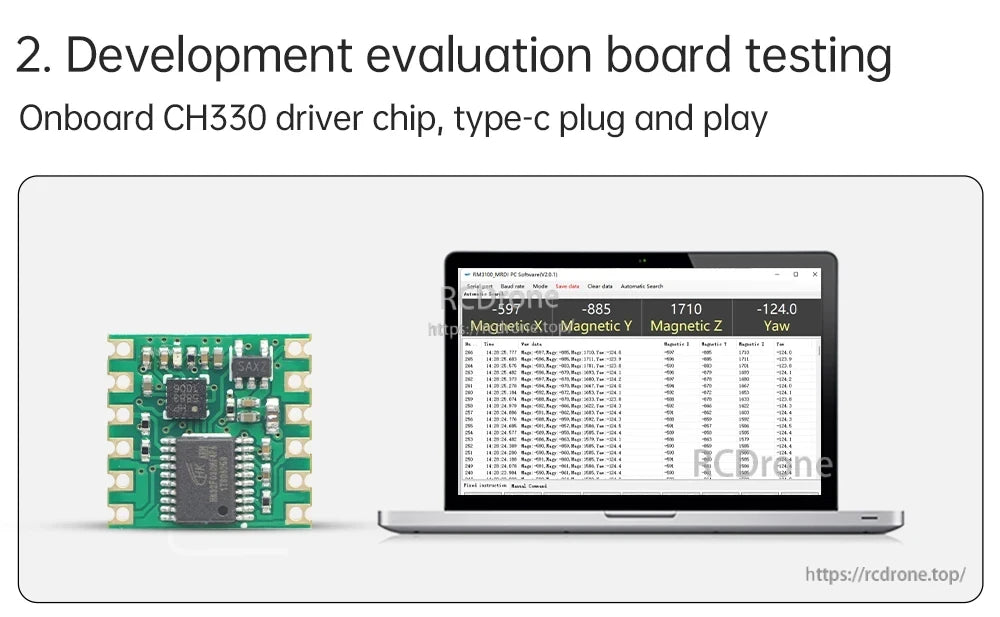

RM3100-modulen kan ge ut magnetisk X, magnetisk Y, magnetisk Z och yaw-riktning data med hjälp av ett ASCII (AT-kommandon) dataprotocol.
RM3100 geomagnetiska kompassmoduler används vanligtvis för magnetisk riktning i navigationssystem, parkeringslösningar, säkerhetsåtkomstkontroll och medicinsk utrustning.
RM3100 utvecklingssatsen inkluderar en manual, Windows-programvara (JY-RM3100) och ett SDK för att stödja installation och integration.

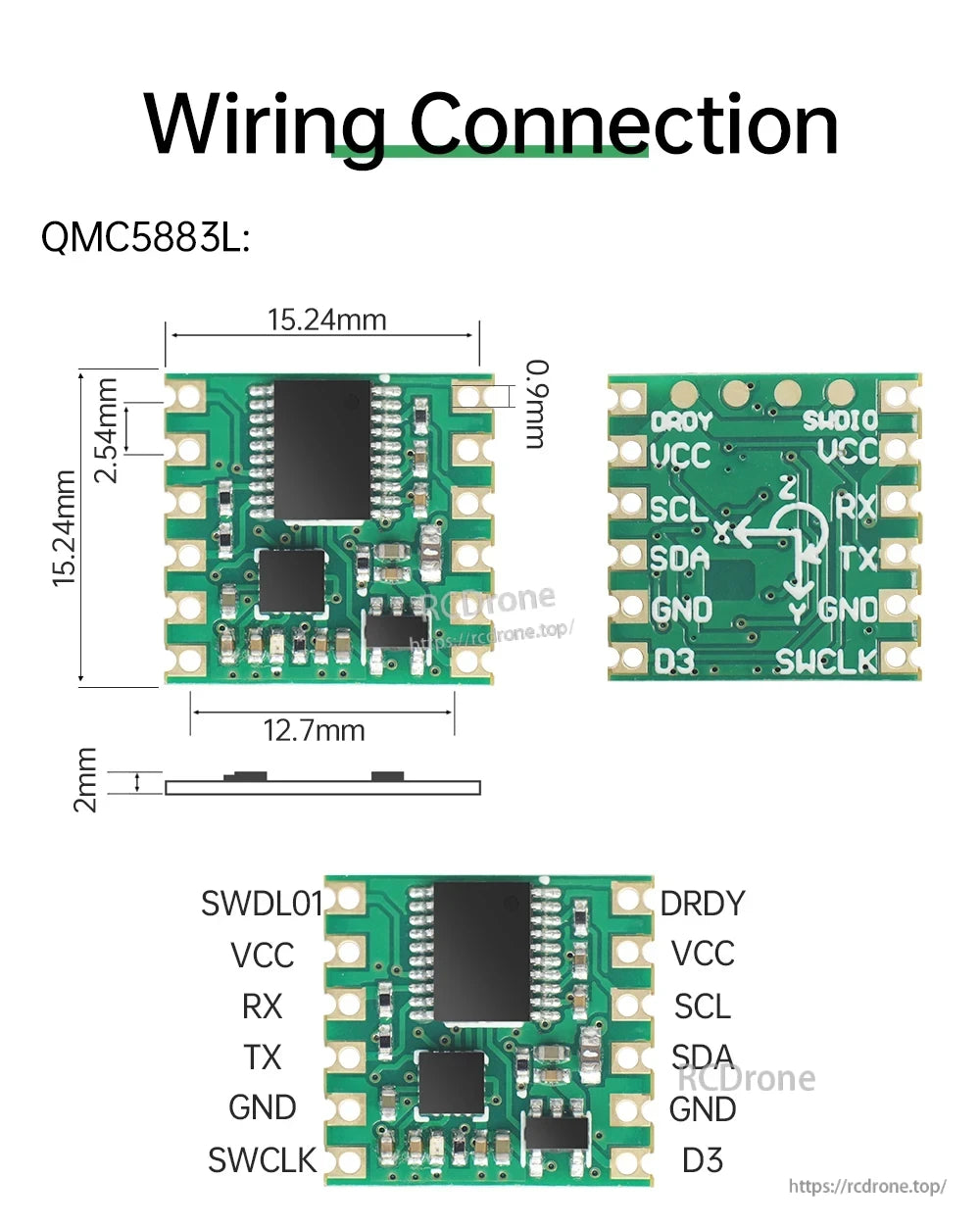

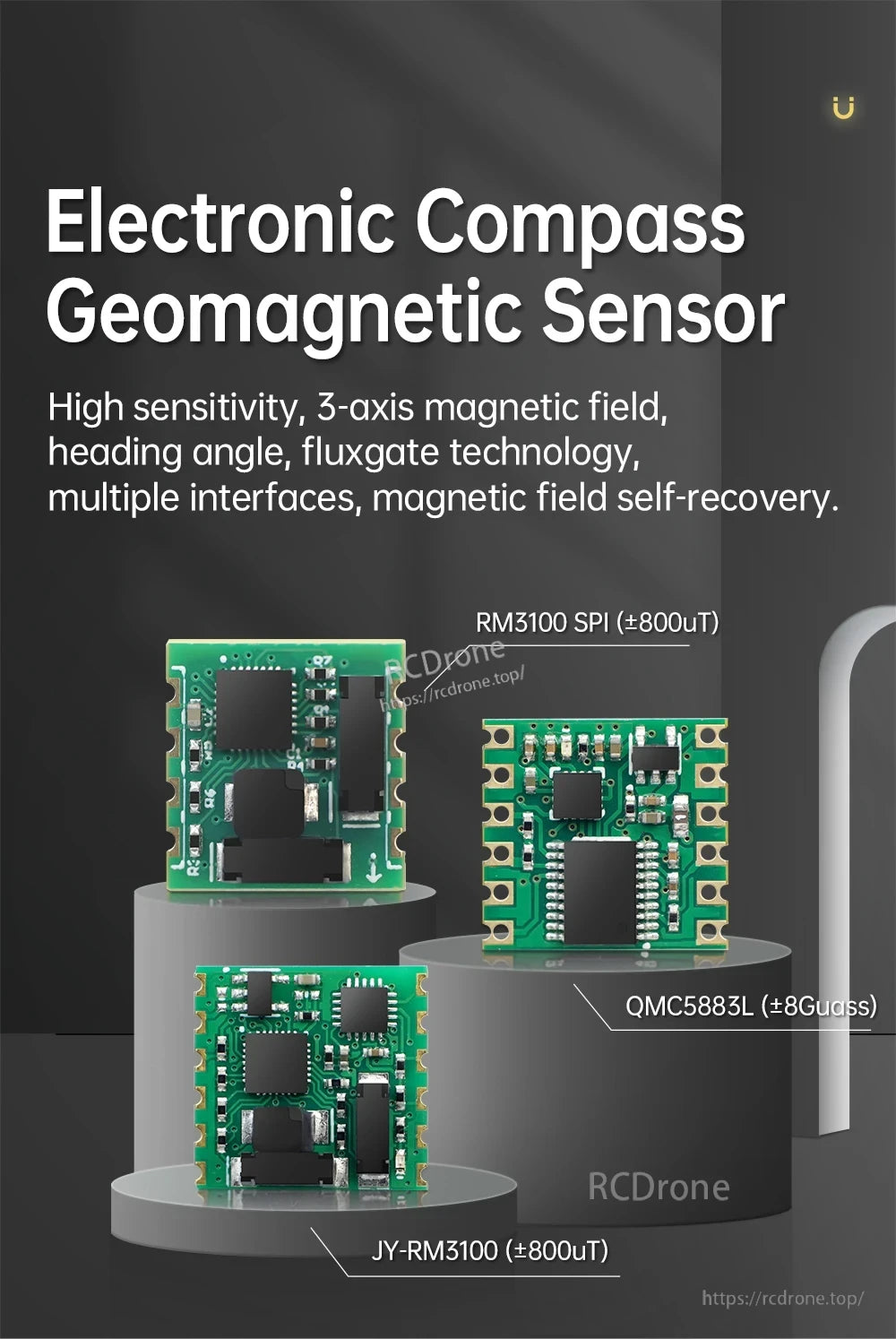

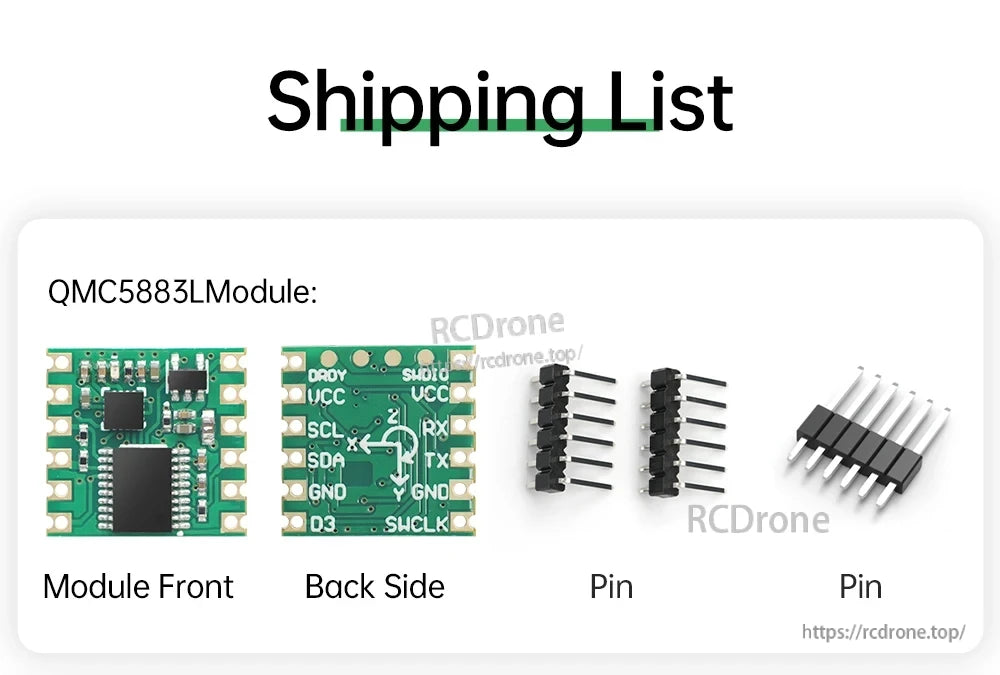

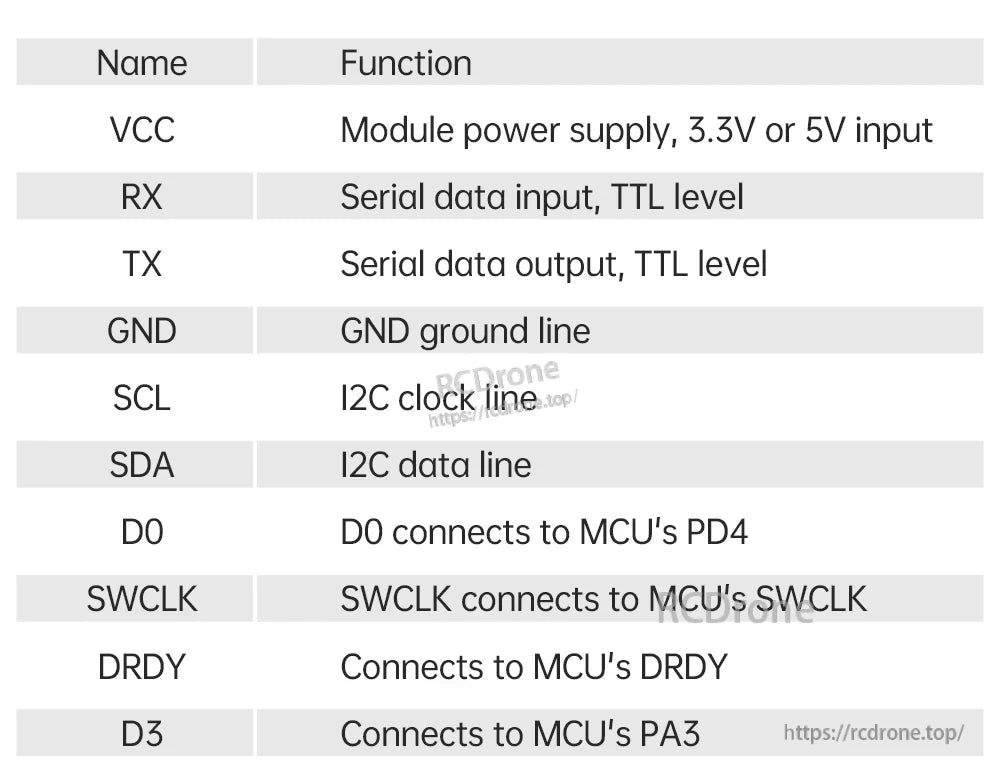

QMC5883L kompassensormodulen kommer med fram- och baksidesvyer för referens och inkluderar flera pin-header för lödning.

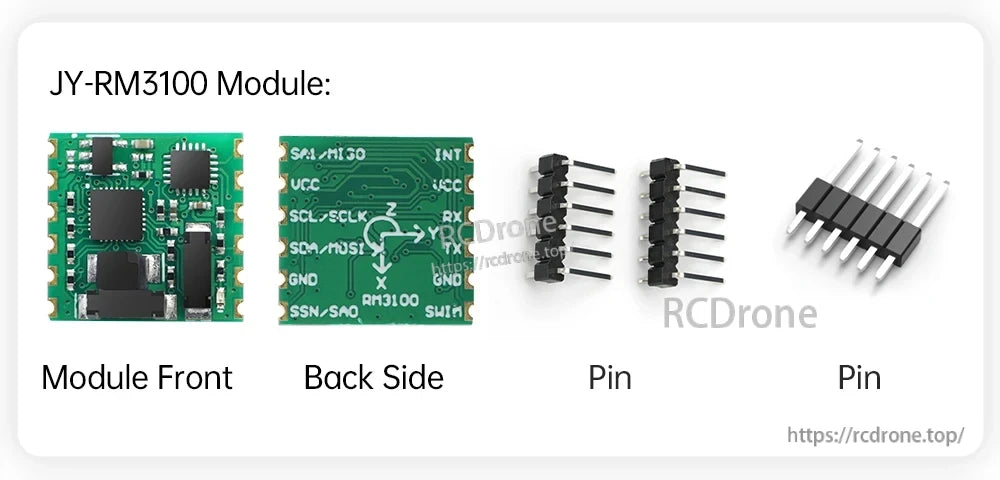

WitMotion JY-RM3100 RM3100 kompassensormodulen inkluderar fram/baksideskortsvyer och pin-header för SPI-koppling.

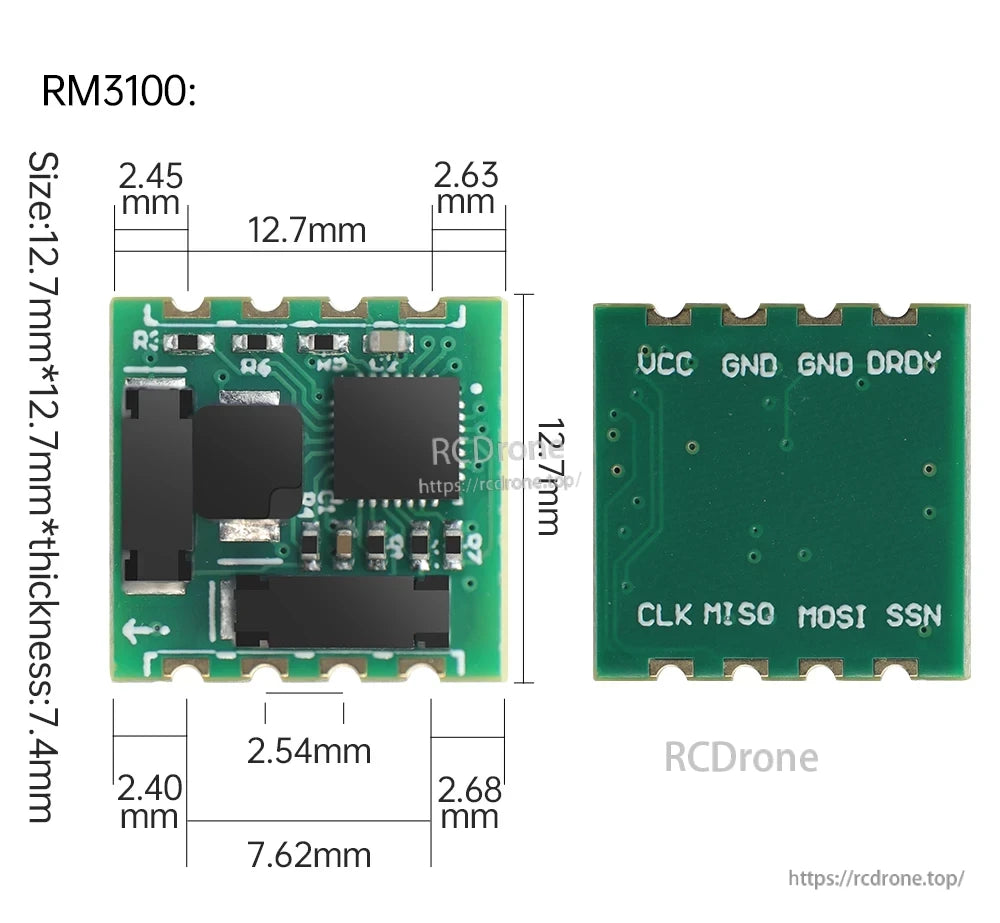

RM3100 kompassmodulen tillhandahåller tydligt märkta SPI- och strömstift för enkel integration av magnetisk riktning.
