WitMotion WTR03L roterande vinkelgivare, H/V auto-omkoppling, låg strömförbrukning, ingen kumulativ fel, rotationsspårning, TTL

Översikt

WTR03L är en kompakt roterande rotationsvinkelsensor designad för lång livslängd och ultralåg effektövervakning av ventiler och mekanismer. Den känner automatiskt igen horisontell/vertikal montering, beräknar rotationsvinkeln med sin inbyggda algoritm och spårar kumulativa rotationscykler för noggrann underhåll och säkerhetsloggar. En 4-lagers högdensitets PCB med guldpläterade kastade hål gör det enkelt att integrera i SMT-produktion. Kompanjon PC-programvara (Witmotion.exe) stöder realtidsvisning, analys och registrering.

Nyckelfunktioner

• Horisontell/Vertikal fritt växla: automatisk orienteringsdetektering för stabil utdata.

• Noll kumulativt fel: förenar gravitationsacceleration och magnetometerdata för att eliminera långsiktig drift.

• Ultralåg effekt: så låg som 425 µA (5-min medelvärde) vid vertikal montering med 0,1 Hz utgång.

• Kompakt &och lätt: liten formfaktor; installationsvänliga kastade pads.

• Industriell rotations-/ventilpositionsspårning: registrerar öppet/stängt tillstånd och öppningsgrad för att ersätta manuella kontroller.

• Kostnadsfri PC-programvara: drivrutin (CH340), snabb koppling, automatisk sökning, loggning och plottning.

Parametrar

Elektriska parametrar

Tillämpningar

• Industriella ventiler och ställdon: automatisk cykelräkning, öppna/stänga detektering och övervakning av öppningsgrad för att förhindra fel.

• Allmänna roterande mekanismer som kräver ackumulerad rotationsvinkelspårning med lång batteritid.

  html

Vad finns i lådan

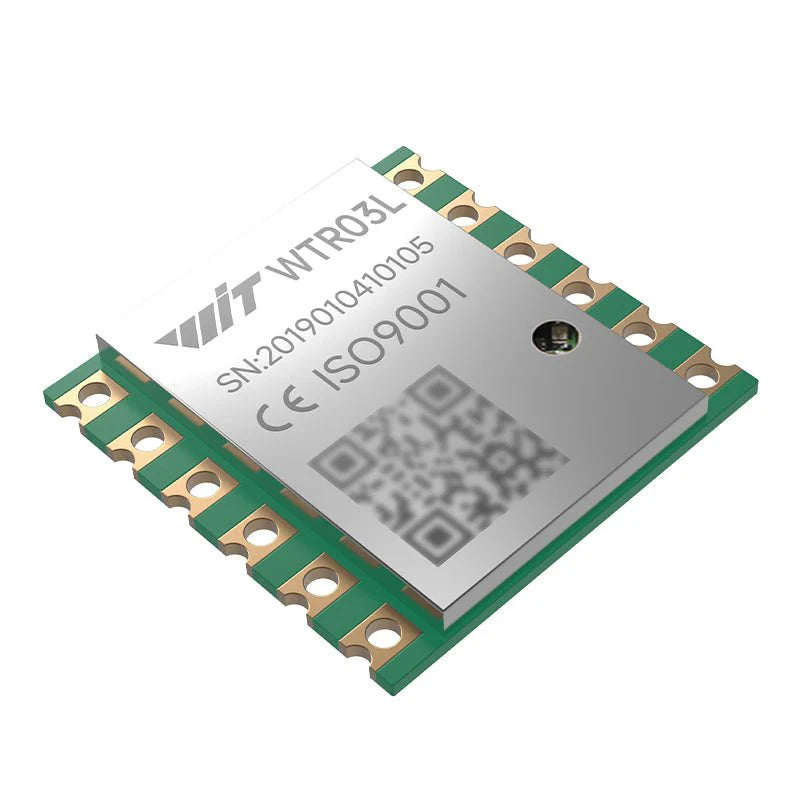

• WTR03L rotationsvinkelsensor modul (kortnivå, kantade pads)

Detaljer

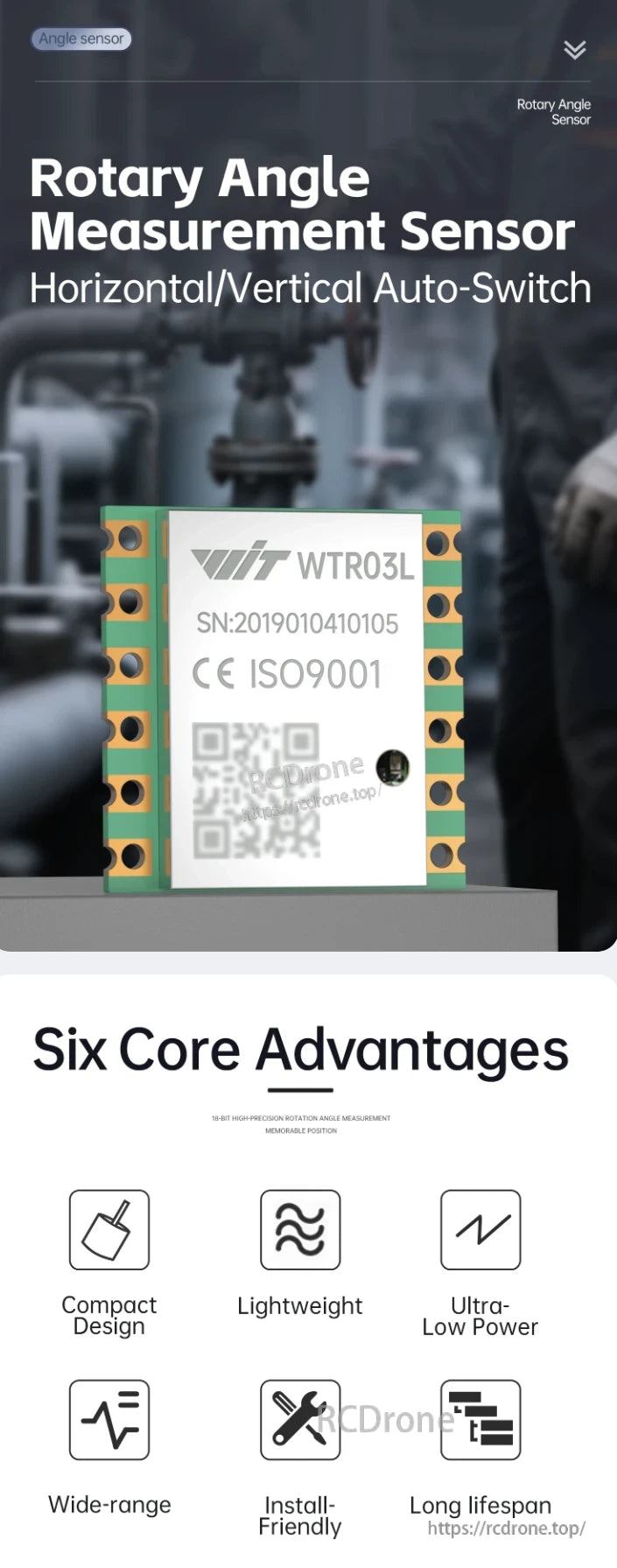

WitMotion WTR03L Rotationsvinkelsensor erbjuder en kompakt, lätt design med 10-bitars precision, ultralåg strömförbrukning, stort omfång, enkel installation och lång livslängd.

WitMotion WTR03L Rotationsvinkelsensor erbjuder horisontell/vertikal växling, noll ackumulerad fel, kompakt design, låg strömförbrukning, ventilpositionsspårning och gratis PC-programvara för analys och inspelning.

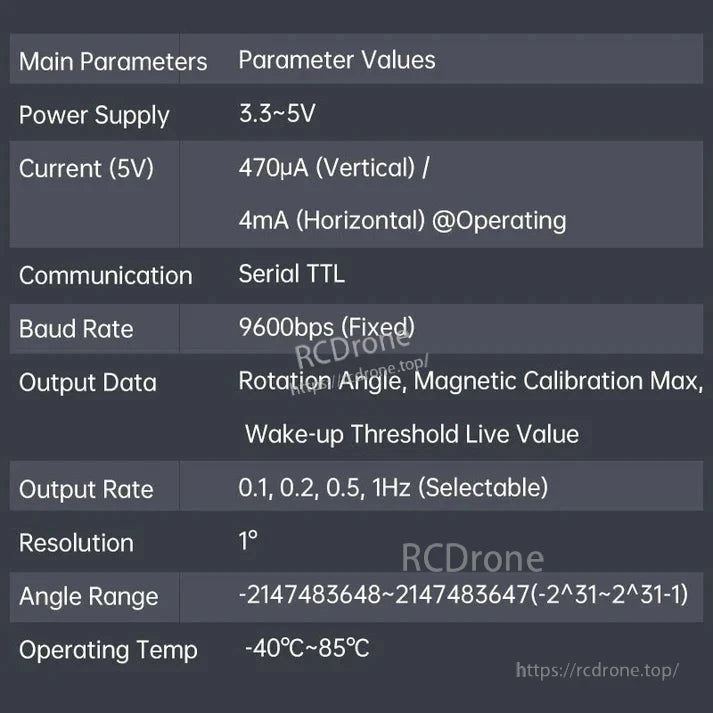

WitMotion WTR03L Rotationsvinkelsensor erbjuder seriell TTL-kommunikation, 1° upplösning, 0.1–1Hz utgångsfrekvenser, fungerar vid -40°C till 85°C, 5V strömförsörjning, ström 425μA–4mA beroende på montering och utgångsfrekvens.

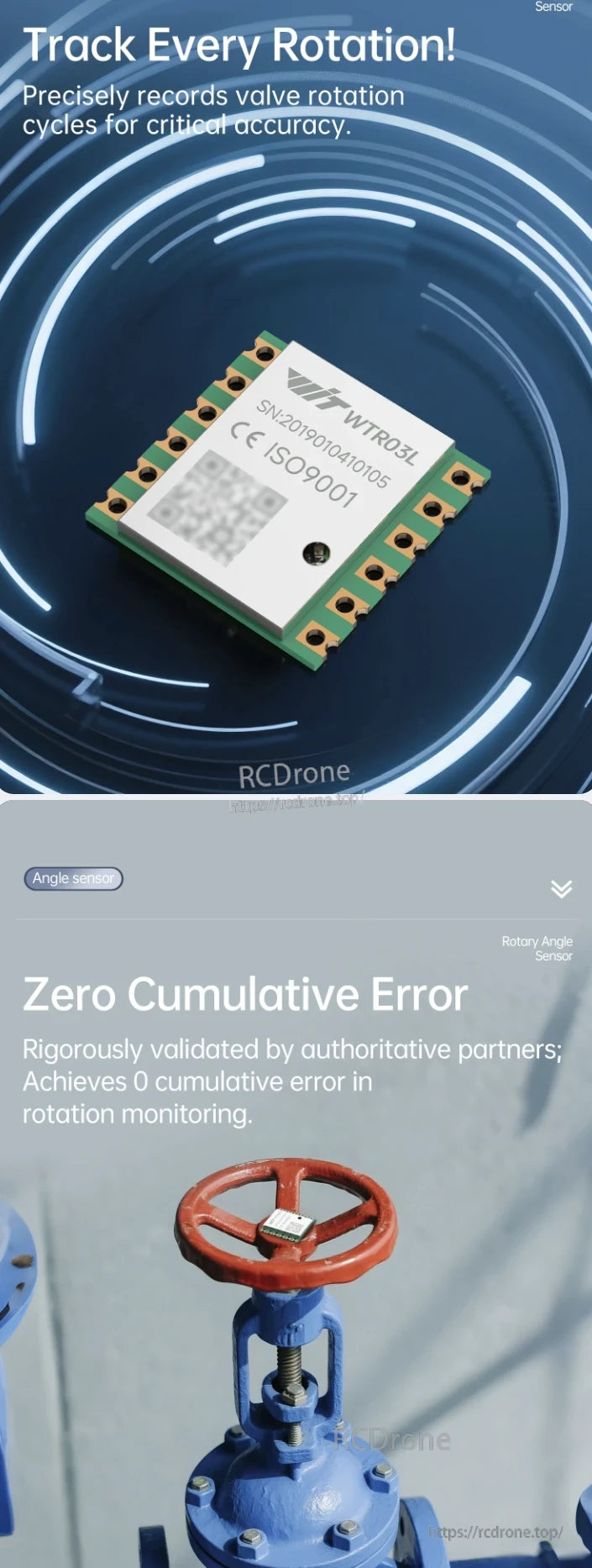

WitMotion WTR03L rotationsvinkelssensor spårar ventilrotationer med noll kumulativt fel, vilket säkerställer noggrann övervakning. CE- och ISO9001-certifierad, den levererar kritisk noggrannhet för industriella tillämpningar.

Kompakt rotationsvinkelssensor WTR03L, ungefär storleken av en kvartsdollar, erbjuder rörelsedetektering i trånga utrymmen. CE- och ISO9001-certifierad, den levereras med gratis, lättanvänd programvara. Ladda helt enkelt ner handledningen, installera CH340-drivrutinen, anslut ledningarna och öppna Witmotion.exe. Efter skanning visas data automatiskt. Realtidsvinkeldiagram visas på en bärbar datorskärm, vilket visar hög precision. Sensorn kopplas via färgkodade ledningar till en liten kretskort, idealisk för kompakta system.

Industriell tillämpning: Skydda avstängningsventiler med automatisk cykelräkning, vilket eliminerar manuella kontroller och förhindrar fel. Rotationsvinkelssensor.
