I. Udhibiti wa vitufe na viashiria vya LED

1. Kiashiria cha 4pcs za kijani ni viashirio vya nguvu, ni: 0.1mW(0)/25mW(D)/200mW(C)/800mW(H).

(D)/200mW(C)/800mW(H), chaguo-msingi ni 0.1mW wakati umeme umewashwa.

hadi kiwango kinachofuata cha nishati. Uendeshaji huu unaweza kuendeshwa kwa baisikeli na kiashirio cha nishati sambamba kitawaka kila unapobonyeza na kushikilia kitufe.

Kiashiria cha nishati sambamba kitawaka kila unapobonyeza na kushikilia kitufe. Kumbuka: Ni lazima nishati ya kutuma irekebishwe baada ya kila hitilafu ya nishati.

II. LED 9 nyekundu ni viashiria vya mzunguko.

Operesheni hii inaweza kuendeshwa kwa baisikeli, kila mibofyo mifupi kwenye kiashirio cha masafa inayolingana itawaka.

Kumbuka: Mfumo wa uendeshaji una kazi ya kumbukumbu, mfumo utahifadhi kiwango cha sasa cha mzunguko baada ya kushindwa kwa nguvu. II. Ufafanuzi wa kiolesura:

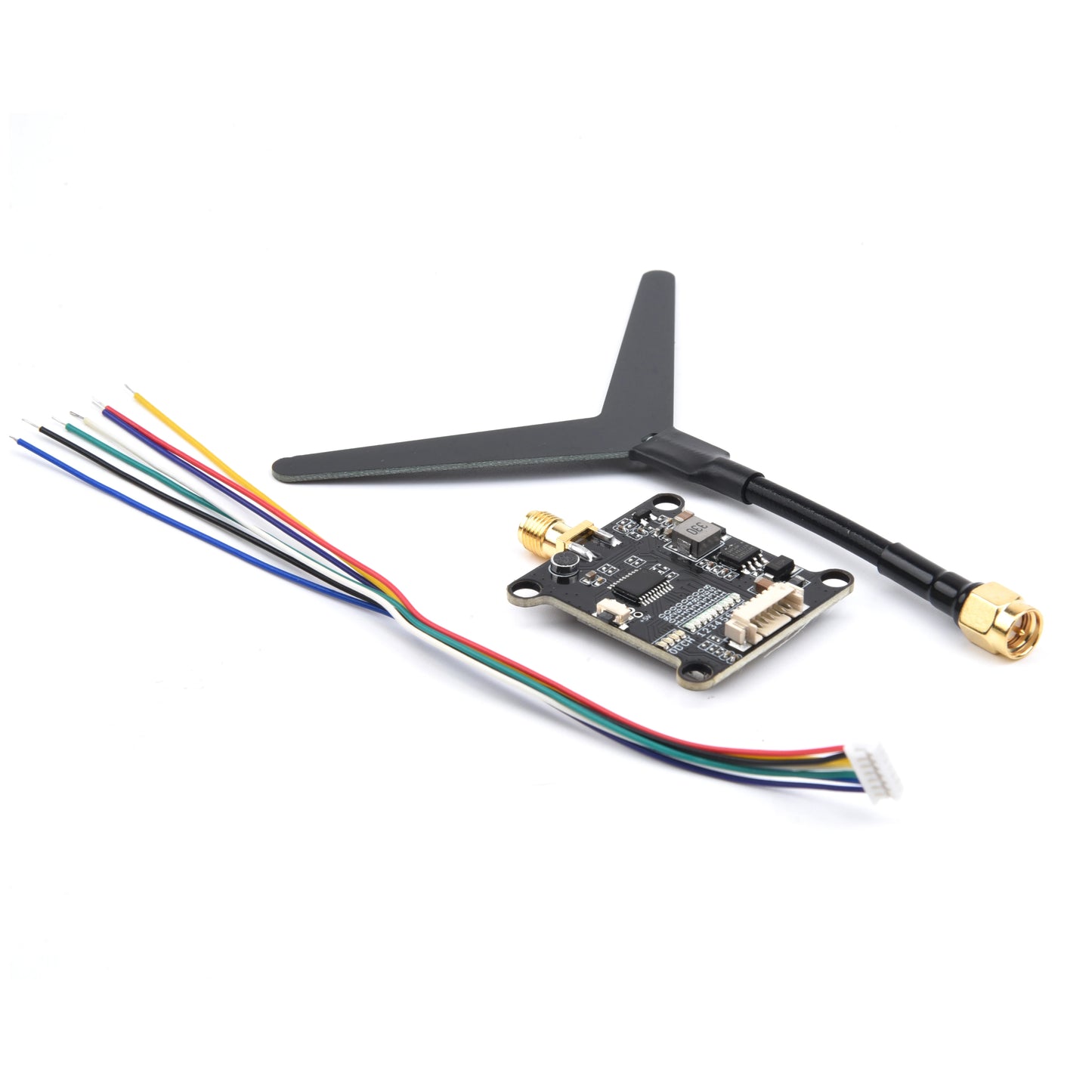

Antena ni kiolesura cha SMA; kichwa cha antena ni "uzi wa kiume + shimo" na nguzo ya antena ni "uzi wa kike + pini".

Bandika" antena 1.2G maalum iliyogeuzwa kukufaa aina ya "Y".

2.7P1.25

Msururu wa muunganisho wa soketi ni:

1. pembejeo ya nguvu DC 7-28V;

2. ardhi ya pembejeo;

3. pembejeo ya video;

4. Ingizo la sauti la 6.5M;

5. pato la DC 7-28V;

6. DC pato la ardhi;

7. DC pato 5V.
