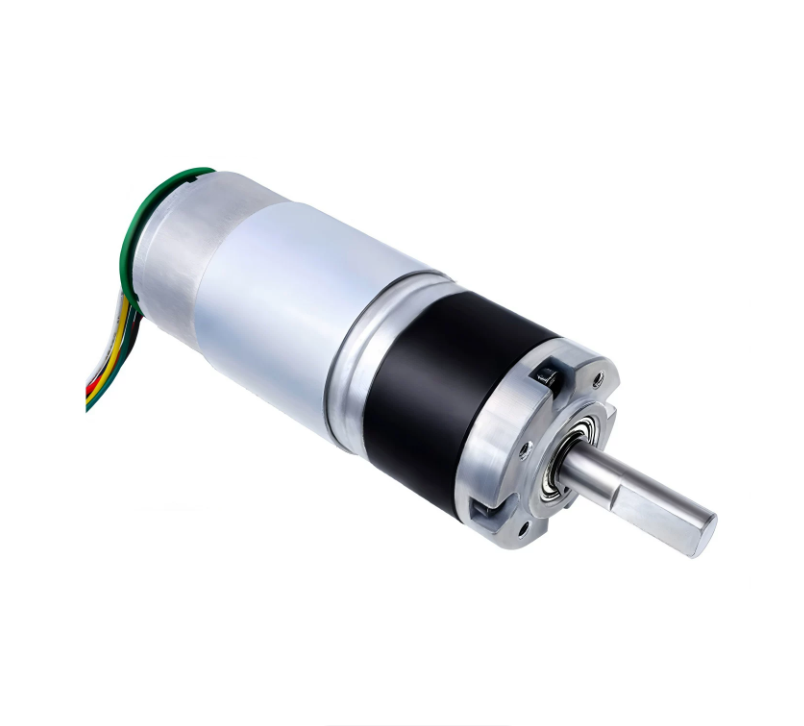

36GP-555 Gia la Sayari ya DC yenye Encoder, 12V/24V

36GP-555 motor ya gia ya sayari

36GP-555 motor ya gia ya sayari yenye brashi na mkusanyiko wa encoder wa nyuma, inapatikana na shafiti za pato za 6mm au 8mm. Toleo hili la encoder ni tofauti na motor ya kawaida ya 36GP-555.

Chagua usanidi wako

Chagua voltage ya DC iliyokadiriwa na kasi ya pato bila mzigo, kipenyo cha shafiti ambapo kinapatikana, na kifurushi cha vifaa. Kasi halisi inapungua chini ya mzigo. Vifaa vinajumuishwa tu wakati vinatajwa katika kifurushi kilichochaguliwa.

Maelezo ya kiufundi

• 12V au 24V DC; kasi zisizokuwa na mzigo zinazoweza kuchaguliwa 11–1538RPM.
• Kipenyo cha gearbox ni 36mm; kipenyo cha mwili wa motor ni takriban 37.4mm; sehemu ya motor ni 57mm pamoja na upanuzi wa encoder wa 12mm.
• Visima vinne vya M3 vya kufunga mbele kwenye mduara wa pitch wa 28mm; boss ya kuweka ni 22mm.
• Chati ya shafiti ya 8mm inaonyesha mwelekeo wa 20mm, tambarare ya 15mm na 7mm kwa tambarare. Muonekano wa chanzo/picha pia unaonyesha urefu wa 18mm/35mm; urefu wa shafiti lazima uthibitishwe kwa toleo lililochaguliwa.Maelezo ya vipimo vya 6mm hayatolewi.
• Uzito wa jumla wa motor ni takriban 460g; mtoa huduma anataja 15W.

Data za utendaji wa mtoa huduma

Kichwa cha torque ni kgf.cm ingawa seli hutumia KG. Thamani zinafuata kitengo cha safu, si kiwango cha uwezo wa kuinua. Kichwa kimoja cha chanzo kinasema vibaya 32GP-31ZY; orodha iliyohifadhiwa, jedwali na mchoro vinatambua 36GP-555.

Habari za Encoder na muunganisho

Nyenzo zilizotolewa zinathibitisha motor yenye encoder lakini hazijabainisha idadi ya pulse, voltage ya usambazaji wa encoder au pinout ya waya. Thibitisha maelezo hayo kwa toleo hili kabla ya kuunganisha. Usichukue kama kawaida wiring au idadi ya pulse ya mfano mwingine wa motor. Badilisha tu nyaya za nguvu za motor zilizotambuliwa; kamwe usibadilishe polarity ya usambazaji wa encoder.

Wiring na uendeshaji

Tumia usambazaji wa DC unaolingana na voltage iliyochaguliwa. Kamwe usiunganishe motor moja kwa moja kwenye AC ya nyumbani. Badilisha mzunguko kwa kubadilisha nyaya za motor au kutumia kidhibiti cha kurudi nyuma kinachofaa. Kidhibiti cha PWM kinachofaa kinaweza kurekebisha kasi; kupunguza kasi kunaweza kupunguza torque inayopatikana. Epuka mzigo mzito na uendeshaji uliozuiliwa.

Maelezo ya data ya msambazaji

Vipimo na uzito ni vya takriban. Nguvu, sasa, kelele, joto na takwimu za kazi endelevu zimeorodheshwa na msambazaji; hali za kipimo hazijabainishwa kikamilifu.Mahali ambapo nguvu na sasa havikubaliani, thibitisha mahitaji halisi ya usambazaji badala ya kudhani wattage iliyoorodheshwa ni nguvu ya umeme iliyothibitishwa. Torque ya kusimama ni kikomo, si kiwango cha uendeshaji endelevu. Hakuna kiwango cha kuzuia maji kinachotolewa.

Maudhui ya kifurushi

Motor moja katika usanidi uliochaguliwa, pamoja na vifaa tu vilivyotajwa katika chaguo la Kifurushi. Ugavi wa nguvu na kidhibiti kasi havijajumuishwa na Motor Pekee. Aina ya plug na viwango kamili vya kidhibiti havijatajwa.
