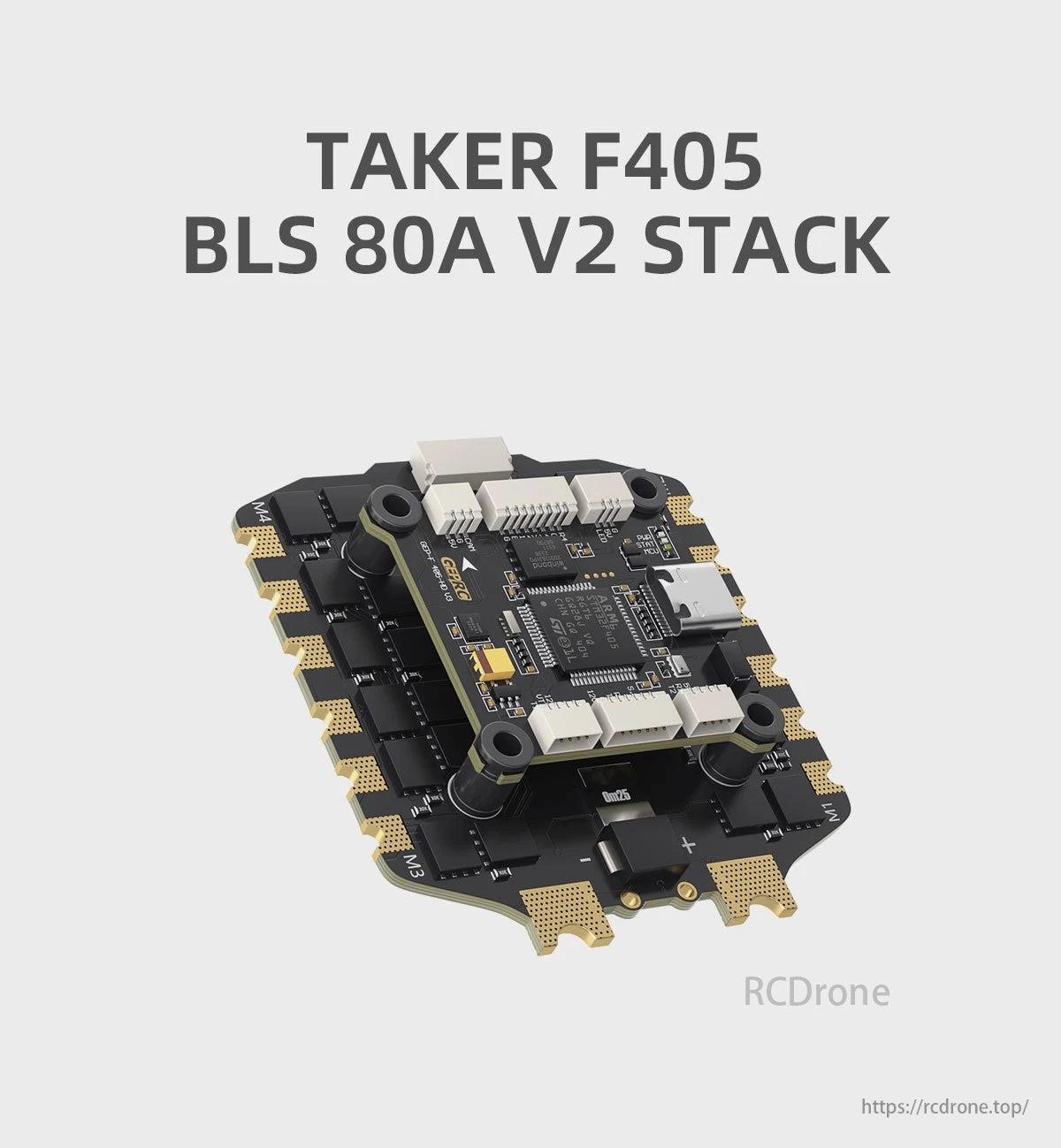

GEPRC TAKER F405 BLS 80A V2 Kifurushi cha Kidhibiti cha Ndege – STM32F405 FC + 80A 3–6S 4in1 ESC kwa FPV zenye Nguvu Kubwa

Overview

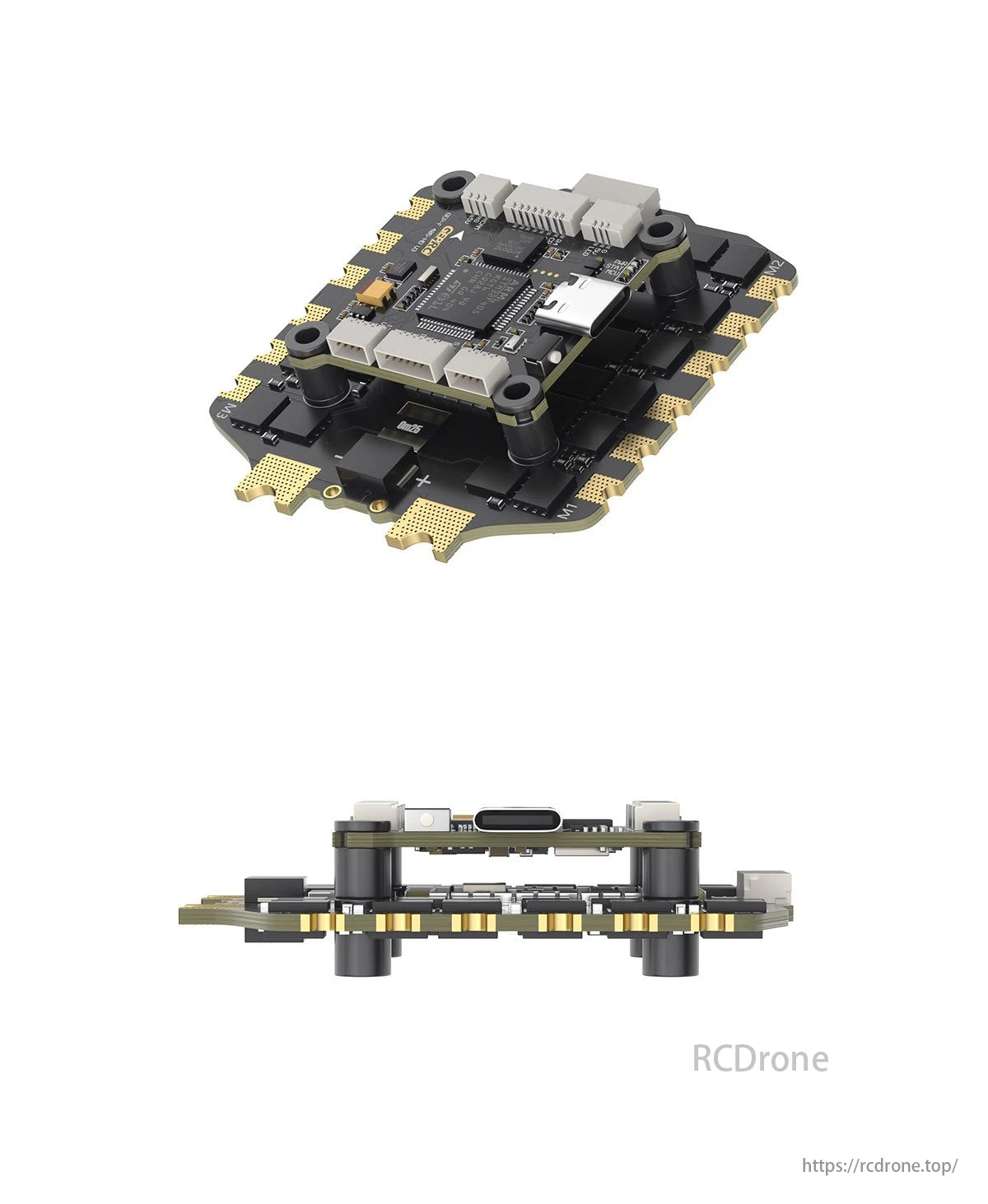

Stack ya GEPRC TAKER F405 BLS 80A V2 ni stack ya kidhibiti cha ndege yenye utendaji wa juu iliyoundwa kwa drones za FPV zinazohitaji nguvu nyingi. Inachanganya kidhibiti cha ndege GEP-F405-HD V3 chenye chip ya STM32F405, gyro ya ICM42688-P, na boksi jeusi la 16MB, pamoja na TAKER H80_BLS 80A 4IN1 ESC inayounga mkono 3–6S LiPo, 80A ya sasa ya kudumu, na MOSFETs mbili kwa pato la sasa la kuaminika. Imeundwa kwa ajili ya freestyle ya hali ya juu, safari ndefu, na ujenzi wa sinema.

Vipengele

Kidhibiti cha Ndege

• Inatumia processor ya STM32F405 yenye uwezo mzuri wa kuhesabu

• Imepangwa na gyroscope ya ICM42688-P (SPI)

• 16MB boksi jeusi kwa uhifadhi wa kumbukumbu za ndege

• Imejumuishwa filta ya nguvu ya LC kwa ishara safi na utendaji thabiti

• Bandari ya USB Type-C kwa uunganisho rahisi

• Uunganisho wa moja kwa moja kwa DJI Air Unit (sio soldering inahitajika)

• Imepangwa na barometer, bandari 6 za UART, na BetaFlight OSD yenye AT7456E

• Matokeo mawili huru ya BEC: 5V@3A and 12V@2.5A

• Vifaa vya silicone vya kupunguza mshtuko kwa kupunguza vibration na utendaji thabiti wa gyro

ESC

• TAKER H80_BLS 4IN1 ESC yenye muundo wa MOS mbili kwa ufanisi wa juu wa sasa

• Inasaidia 3–6S LiPo ingizo

• 80A ya sasa ya kudumu, 85A ya sasa ya mduara (sekunde 5)

• Inafaa na DShot150/300/600 itifaki

• Imepangwa na sensor ya sasa (Ammeter)

• Imepangwa kwa majibu laini ya throttle na kutolewa joto

Maelezo ya Kiufundi

Kidhibiti cha Ndege GEP-F405-HD V3

• MCU: STM32F405

• IMU: ICM42688-P (SPI)

• Boksi Jeusi: 16MB

• USB: Type-C

• OSD: BetaFlight OSD w/ AT7456E

• Barometer: Inasaidiwa

• BEC Pato: 5V@3A + 12V@2.5A

• Firmware Target: GEPRCF405

• Matokeo ya Motor: M1–M6

• Bandari za UART: 6

• Voltage ya Ingizo: 3–6S LiPo

• Vipimo vya Kuweka: 30.5×30.5mm (φ4mm / φ3mm na grommets)

• Ukubwa: 37.15 × 37.15mm

• Uzito: 7.3g

TAKER H80_BLS 80A 4IN1 ESC

• Voltage ya Ingizo: 3–6S LiPo

• Current ya Kudumu: 80A

• Current ya Mduara: 85A (sekunde 5)

• Itifaki za ESC: DShot150 / DShot300 / DShot600

• Sensor ya Sasa: Inasaidiwa

• Firmware Target: B_X_30

• Vipimo vya Kuweka: 30.5 × 30.5mm (φ4mm / φ3mm na grommets)

• Ukubwa: 56.3 × 61.1mm

• Uzito: 28.1g

Matukio ya Maombi

Inafaa kwa drones za FPV za inchi 5 hadi inchi 7, stack hii ni bora kwa freestyle, kuruka kwa sinema, na kuvuka kwa umbali mrefu. ESC yake yenye nguvu na 80A ya sasa ya kudumu inahakikisha inaweza kushughulikia motors zenye nguvu kubwa, mizigo mizito, au mizunguko ya nguvu inayohitaji kwa urahisi.

Maelezo

Stack ya Taker F405 BLV ina muundo wa 4/3, ikiwa na lens ya 62.9mm na muundo wa Quoquor.

Maelezo ya Kiufundi Kidhibiti cha Ndege GEP-F4O5-HD V3 kina MCU STM32F405, ICM42688-P IMU, na boksi jeusi yenye kumbukumbu ya 16M. Ina BEC mbili zinazotoa 5V kwa 3A na 12V kwa 2.5A. Lengo la firmware ni CEPRCF405, na ukubwa ni 37.15x37.15mm. Mashimo ya kuweka ni 30.5x30.5mm kwa kipenyo.

Bidhaa hii ina chip maarufu ya STM32F405, iliyopangwa na gyroscope ya hivi punde ya 42688-P. Pia ina uhifadhi wa boksi jeusi wa 16M na filta ya LC iliyojumuishwa. Kifaa hiki kinajumuisha interface ya USB Type-C na huunganishwa moja kwa moja na DJI Air Unit. Zaidi ya hayo, inakuja na TAKER H80_BLS 8OA 4INI ESC, ambayo ina MOS mbili kwa nguvu ya juu na kuruka laini.

Processor yenye utendaji wa juu yenye kasi ya 2.82 GHz na nyuzi 4. Imejumuishwa na 18 PUOQUR na kiwango cha saa cha 283 MHz. Ina 2 x 16GB RAM kwa kazi nyingi kwa ufanisi.
