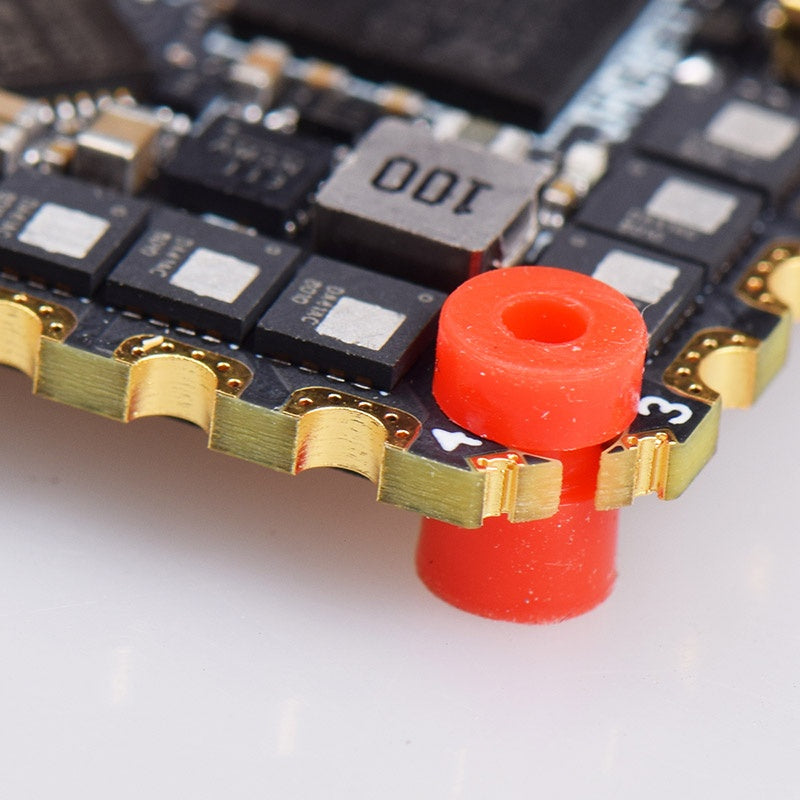

JHEMCU GHF745AIO-40A F745 3-6S AIO Kidhibiti cha Ndege chenye 40A BLHeli-32 32-bit ESC kwa FPV

Muhtasari

JHEMCU GHF745AIO-40A ni kidhibiti cha ndege cha AIO chenye ESC ya 40A 32-bit iliyojumuishwa, kilichojengwa kuzunguka STM32F745 MCU kwa ajili ya ujenzi wa multirotor wa FPV. Inajumuisha OSD ya ndani, gyroskopu ya MPU6000, muunganisho wa Micro USB, na vipengele vya nguvu/IO vilivyojumuishwa vinavyokusudia kurahisisha usakinishaji wa kompakt.

Vipengele Muhimu

• Kidhibiti cha ndege MCU: STM32F745 (BGA)
• Gyro: MPU6000
• Chip ya OSD iliyopo kwenye bodi
• Blackbox: 8MB kumbukumbu iliyopo kwenye bodi
• ESC iliyounganishwa: 32-bit (BLHeli-32), ESC MCU iliyoandikwa STM32G071
• Vipengele vya nguvu vilivyoandikwa kwenye bodi: 5V BEC (DCDC) na 10V pato
• Kiunganishi cha HD kilichoandikwa kwa O3 (HD / O3 port)
• Pad/kipengele cha DFU BOOT kilichoandikwa
• Ulinzi wa kiunganishi cha USB kilichoandikwa
• Vipengele/mahitaji mengine vilivyoandikwa: TVS iliyojengwa ndani, sensor ya sasa, barometer, capacitor ya filta iliyooanishwa, MOS ya sasa ya juu
• Muktadha wa toleo: picha zinaonyesha toleo la 40A MOS na 50A MOS (kichwa cha orodha hii ni toleo la 40A)

Maelezo ya Bidhaa

Maelezo ya Wiring (kutoka kwa mchoro wa wiring uliopewa)

• Kumbukumbu ya mpokeaji: “Wakati wa kutumia mpokeaji wa SBUS/IBUS/DSM, washughulike Ports UART2 kama RX ya serial”.
• Mifano ya wapokeaji inaonyeshwa: mpokeaji wa CRSF (TBS & ELRS), mpokeaji wa IBUS (FLYSKY), mpokeaji wa DSM, mpokeaji wa SBUS (FRSKY).
• Bloku ya wiring ya Digital HD VTX inaonyeshwa (pads zilizoandikwa ni pamoja na SBUS, TX, RX, GND, 7-26V, +10V).
• Bloku ya wiring ya Analog 5.8GHz VTX inaonyeshwa (pads zilizoandikwa ni pamoja na 7-26V, GND, VIDEO, RX).
• Bloku ya GPS/magnetometer inaonyeshwa na pads zilizoandikwa SDA, SCL, TX, RX, +5V, GND.

Nini Kimejumuishwa

• JHEMCU GHF745AIO kidhibiti cha ndege / Bodi ya AIO ESC
• Capacitor
• Vifaa vya wiring (kama ilivyotolewa)
• Kiunganishi cha XT30 (kama ilivyotolewa)
• Nyaya nyekundu na nyeusi (kama ilivyotolewa)
• Bodi ya mazoezi ya kulehemu ya JHEMCU (maandishi yanaonekana kwenye bodi iliyojumuishwa)
• Bodi ndogo ya adapter/breakout (kama ilivyotolewa)

Kwa maswali ya ulinganifu kabla ya mauzo (ikiwemo kuchagua kati ya chaguo la 40A na 50A), wasiliana na [email protected].

Maelezo

Bodi ya AIO yenye ukubwa mdogo inayotumia F745 ambayo inachanganya kidhibiti cha ndege na ESC ya 40A 32-bit ili kurahisisha ujenzi wa FPV.

Chagua toleo la 40A MOS kwa orodha hii; chaguo la 50A MOS lipo kwa ujenzi wa sasa kubwa.

Uwekaji wazi wa lebo za pad na vipengele vya ndani—OSD, gyroskopu ya MPU6000, blackbox ya 8MB, BEC ya 5V, na pato la 10V—husaidia kuweka wiring safi.

Muundo wa uzito mdogo unafaa kwa fremu ndogo ambapo kila gram ina umuhimu.

Kifaa kinajumuisha bodi ya AIO pamoja na nyaya muhimu na kondansata kwa ajili ya usakinishaji rahisi zaidi.

Mwongozo wa nyaya unashughulikia aina za kawaida za wapokeaji, muunganisho wa video wa kidijitali/analojia, na pad za GPS kwa mipangilio ya kawaida ya FPV.
