Optical Fiber Image Module Module Relay Extender 2.0/3.5 kwa Drone ya FPV, Kuingilia kati, Chaguzi za Cable 2-10km

Muhtasari

Kiendelezi cha Usambazaji wa Data ya Picha ya Fiber ya Optical ni suluhisho la YSRC kwa miradi ya FPV isiyo na rubani na UAV inayohitaji upitishaji wa waya wa uwazi, wa kuzuia mwingiliano. Imetolewa katika Toleo la 2.0 (mwanga mwingi) na Toleo la 3.5 (lililoimarishwa), mfumo husambaza mawimbi ya video/kidhibiti kupitia nyuzi za hali moja ili kudumisha mawasiliano thabiti katika mazingira ambapo viungo vya RF vinatatizika. Mwisho wa anga hufanya kazi pamoja na mwisho wa ardhi unaoweza kutumika tena.

Sifa Muhimu

• Kiungo cha FPV chenye uwazi na chenye waya kinachotumia nyuzi macho ya hali moja kwa uthabiti wa hali ya juu na operesheni ya kuzuia mwingiliano.
• Chaguo mbili za muundo: Toleo la 2.0 mwanga mwingi na nyuzinyuzi 0.26mm (kushikamana kwa mashamba/misitu); Toleo la 3.5 lenye nyuzinyuzi 0.44mm iliyo na mkazo mkali, upinzani wa kuvaa na kupinda (unaofaa kwa miji, Gobi, chini ya ardhi).
• Chaguzi za reel kutoka 2km hadi 10km kwa usambazaji wa umbali mrefu; aina ya nyuzi G657A2.
• Sehemu ya chini (Opticallink GBD PLUS) inaauni umbali wa 0-30km wa upitishaji wa nyuzi za modi moja, TTL/S.BUS umbizo la data, kiwango cha 0–1Mbps, kiolesura cha data cha GH1.25.
• Muundo wa kuzuia usikivu na utendaji unaotegemewa unaoonyeshwa kwenye picha za bidhaa; inapuuza kizuizi cha ardhi cha eneo kinachojulikana kwa viungo visivyo na waya.
• Vidokezo vya matumizi vinavyoonyeshwa kwenye picha: ondoa vifungo vya usafirishaji kabla ya kutumia, ondoa kifuko cha ulinzi cha mlango wa FC kwenye kituo, ondoa nyuzi kutoka kwa propela, kisha unganisha kupitia GH1.25 kama ilivyoonyeshwa.

Vipimo

Mkuu

Toleo la 2.0 Mwanga mwingi zaidi - chaguo za reel ya kebo ya optic

Toleo la 3.5 - chaguzi za reel ya kebo ya optic

Mwisho wa chini na moduli za nyongeza (kwa picha)

Maombi

• Mawasiliano ya kipenyo cha FPV kwa utendakazi wa umbali mrefu, thabiti wa kutumia waya (maelezo ya kilomita 5/10 yameonyeshwa).
• Mawasiliano ya roboti ya kutambaa ya bomba.
• Ndege isiyo na rubani ya ukaguzi wa ndani katika ardhi ya eneo tata na nafasi za chini ya ardhi.
• Mawasiliano ya roboti chini ya maji.
• Ufuatiliaji wa mbali unaohitaji uwasilishaji wa video wa umbali mrefu, wa ufafanuzi wa juu.

Vidokezo

• Tahadhari: Mwisho wa anga lazima utumike kwa kushirikiana na mwisho wa ardhi, na mwisho wa ardhi unaweza kutumika tena.

Maelezo

Utaratibu wa matumizi ya FpvOpticalRelay: Ondoa klipu za kinga na kasha kabla ya matumizi. Unganisha Opticalink SKY na GBD kwenye udhibiti wa ndege na kipokeaji. Rekebisha diski ya nyuzi, unganisha waya, chaji betri, kisha uwashe.

Fiber optic Toleo la 3.5 hutoa mkazo mkali, uchakavu, na upinzani wa kupinda kwa mijini, Gobi, na matumizi ya chinichini. Inapatikana katika urefu wa 2KM, 3KM, 5KM na 10KM ikiwa na vipimo vinavyojumuisha nyuzinyuzi 0.44mm, >80N aina, aina ya G657A2, ganda la acrylonitrile-styrene-butadiene, na sehemu ya waya ya alumini.

Fiber optic Version 2.0: nyepesi, kompakt, iliyoundwa kwa matumizi ya nje. Inatoa chaguzi za 3KM, 5KM na 10KM ikiwa na vipimo vinavyojumuisha nyuzinyuzi 0.26mm, aina ya G657A2, ganda la acrylonitrile-styrene-butadiene, plagi ya waya ya alumini na uzani kutoka 0.47kg hadi 1kg.

Fiber optic Toleo la 1.0 hutoa spools kutoka 1.1km hadi 10.1km, hadi 2kg uzito, alumini plagi za waya, na high tensile nguvu kwa ajili ya uimara katika mazingira rugged.

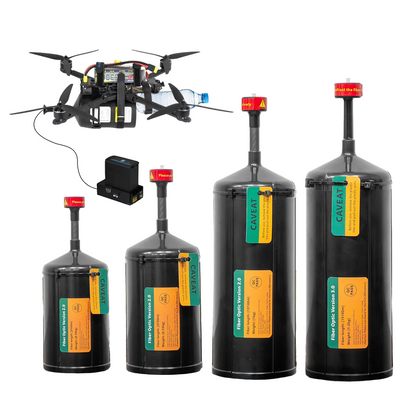

YSRC Optical Fiber Image Data Moduli 2.0 toleo la mwanga mwingi, linaloangazia miundo ya anga ya 3km, 5km, na 10km iliyojengewa ndani yenye uzani wa 0.47kg, 0.59kg na 1kg mtawalia; inajumuisha kituo cha ardhi.

Hutumia upitishaji wa nyuzi macho kwa kasi ya juu, uthabiti thabiti na uwezo mkubwa wa data.Hustahimili kuingiliwa kwa sumakuumeme na usikivu, kusaidia upitishaji wa mawimbi wa 0-30km. Huwasha mawasiliano ya kuaminika ya umbali mrefu, hupuuza vizuizi vya ardhi, na kuhakikisha uhamishaji salama wa data. Inafaa kwa mitandao yenye utendakazi wa juu inayohitaji muunganisho wa haraka, thabiti na salama kwa umbali mrefu.

Opticallink GBD PLUS, nyepesi, 0-1Mbps, TTL/S.BUS, nyuzinyuzi za hali moja, 0-30km, kiolesura cha GH1.25

Moduli ya diski ya optic ya anga ya SKY inayopeperushwa hewani

Roboti za kutambaa za bomba na ndege zisizo na rubani za ukaguzi wa ndani hutumia mawasiliano ya nyuzi-optic kwa uwasilishaji wa data ya kasi ya juu, thabiti, ya umbali mrefu, kuhakikisha utendaji wa kuaminika, wa hasara ya chini, wa kuzuia msongamano katika mazingira magumu ya chini ya ardhi, kuboresha ufanisi wa matengenezo na usalama. (maneno 39)

Teknolojia ya Fiber optic huwezesha uwasilishaji wa data wa kasi ya juu, thabiti kwa roboti za chini ya maji na ufuatiliaji wa mbali, kusaidia video ya umbali mrefu, yenye ubora wa juu na kuzuia kuingiliwa kwa nguvu na picha wazi kwa usalama wa eneo muhimu. (maneno 39)

Kivinjari cha FPV hutumia teknolojia ya nyuzi macho kwa viungo thabiti vya UAV vya 5-10km. Opticalink SKY na miundo ya GBD huangazia miili ya alumini, nishati ya DC 9–26V, saizi iliyosonga, muundo mwepesi na uoanifu mpana. (maneno 39)

Usanidi wa ndege zisizo na rubani za FPV zilizowezeshwa na WiFi huunganisha quadcopter yenye betri kwenye VTX na kipokezi kwa kutumia nyaya zilizo na lebo: VID, GND, VCC, RX, TX, 5V IN, na GND. VTX hutuma video kwenye miwani ya FPV kupitia WiFi, huku kidhibiti cha mbali (TX16S) kinawasiliana bila waya na kipokeaji. Viunganisho vya SBUS IN huunganisha ishara za udhibiti, kuhakikisha utendakazi usio na mshono. Vipengele vimewekwa alama wazi, vinavyoonyesha majukumu yao katika upitishaji wa video na udhibiti wa ndege. Usanidi huu unaauni maoni ya video ya wakati halisi na ushughulikiaji wa drone, muhimu kwa kuruka kwa kina kwa FPV. Mfumo huu unachanganya njia za nishati, mawimbi na data ili kuanzisha kiunganishi kinachotegemeka na kinachofanya kazi cha FPV kati ya rubani na ndege isiyo na rubani.

Usanidi wa ndege zisizo na rubani za FPV hujumuisha kidhibiti cha mbali, PCB, betri na vifaa vya sauti vya Uhalisia Pepe. Vipengele vilivyo na lebo: VGP G5TR, TX16S, viungo vya nguvu. Huangazia wiring inayoonekana na betri iliyowekwa kwa uunganisho wa waya.
