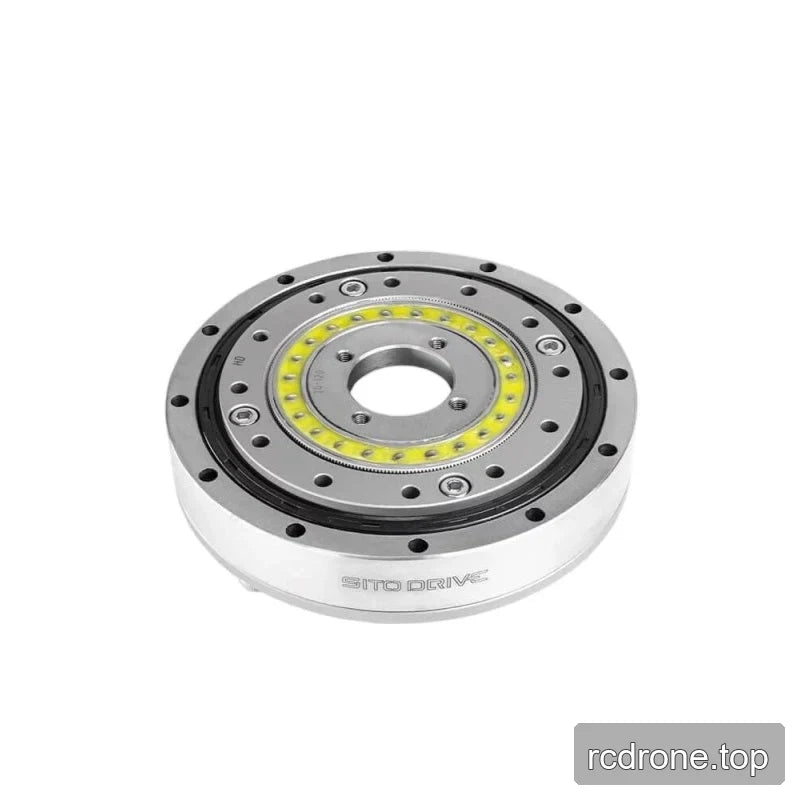

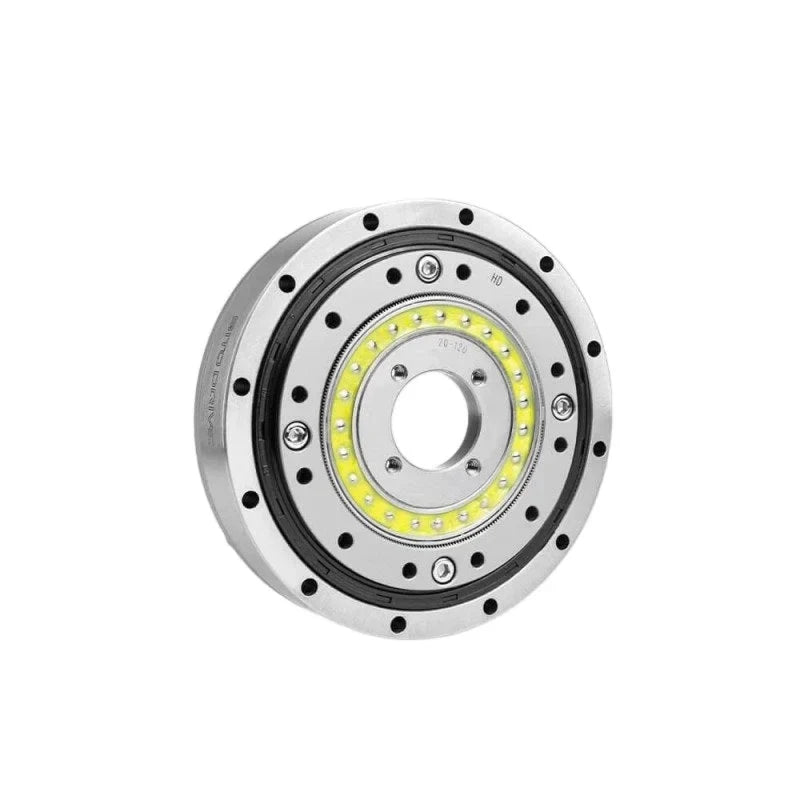

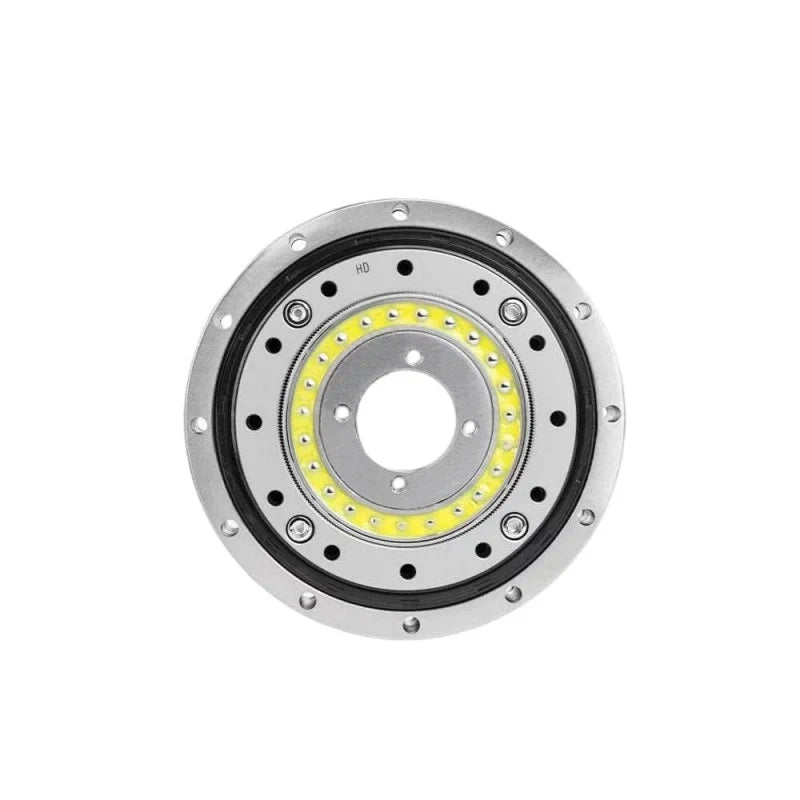

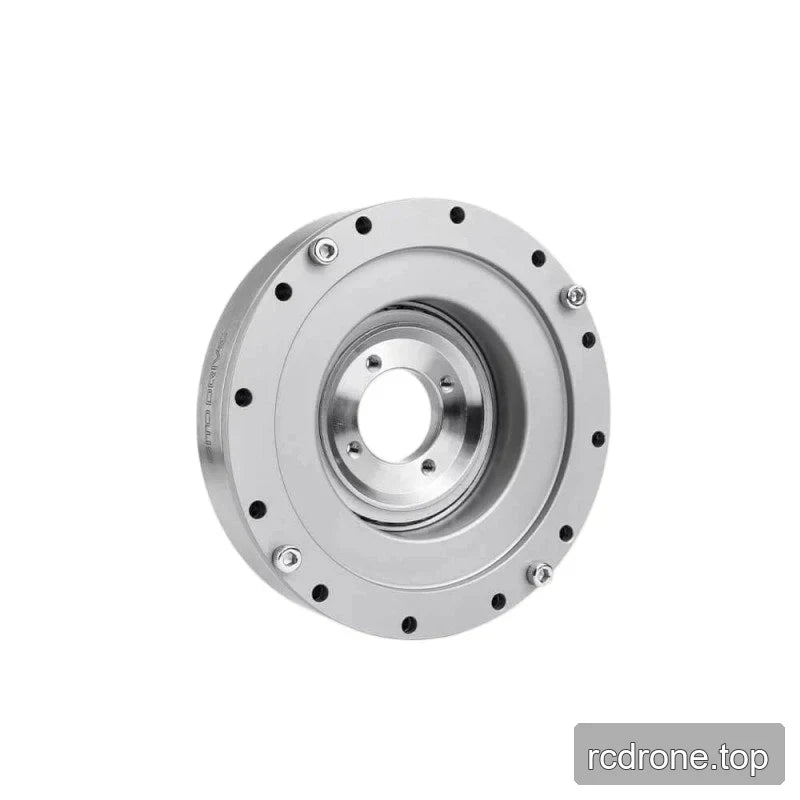

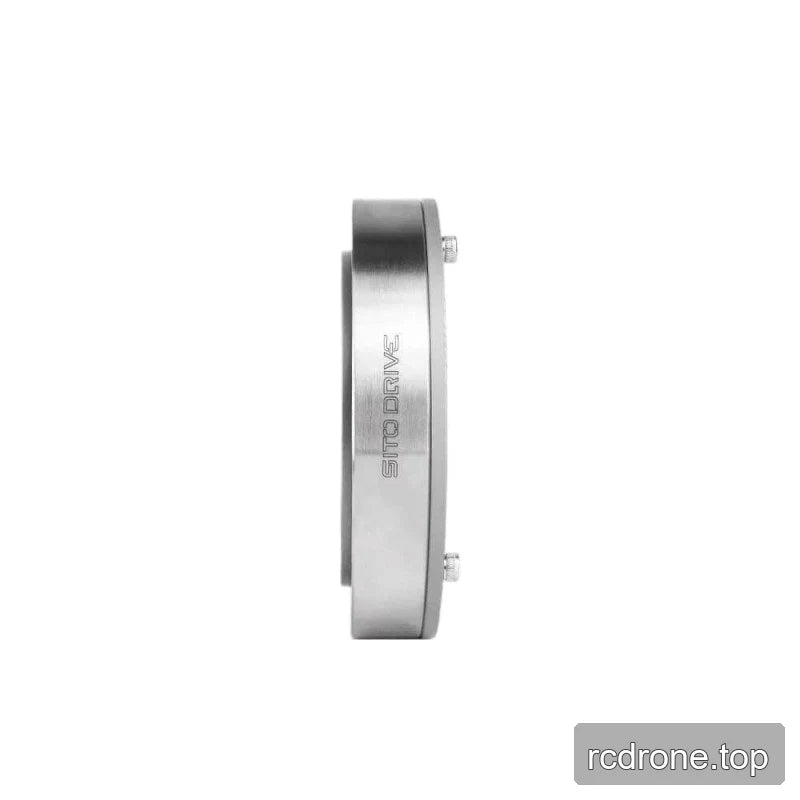

SITO DRIVE HD-25 Kipunguzaji, Chaguzi za Uwiano wa Kasi 30-120 kwa Roboti

SITO DRIVE

$344.40 USD

Uuzaji Imeuzwa

Ushuru umejumuishwa. Usafirishaji imehesabiwa wakati wa kulipa.

Kiwango cha Kasi 30 50 80 100 120

Kiasi

Tazama maelezo kamili

Muhtasari

Reducer ya SITO DRIVE HD-25 inapatikana katika chaguo za uwiano wa kasi 30, 50, 80, 100, na 120 kwa mifumo ya mwendo wa roboti. Torque iliyokadiriwa kwa ingizo la 2000 r/min inatofautiana kutoka 16.2 hadi 54 Nm kwa uwiano, wakati backlash imeainishwa kama ≤20 arcsec kwa uwiano wa 30 na 50 na ≤10 arcsec kwa uwiano wa 80, 100, na 120. Chagua uwiano kulingana na thamani za torque na backlash zinazohitajika.

Vipengele

Uwiano wa kasi tano zinazoweza kuchaguliwa: 30, 50, 80, 100, na 120.
Kasi ya juu inayoruhusiwa ya ingizo ya 5600 rpm kwa uwiano wote ulioorodheshwa.
Kasi ya wastani inayoruhusiwa ya 3500 rpm kwa uwiano wote ulioorodheshwa.
Moment ya inertia ya 0.282 × 10^-4 kg·m² kwa uwiano wote ulioorodheshwa.

Maelezo

Kigezo	30	50	80	100	120
Mfano	HD-25	HD-25	HD-25	HD-25	HD-25
Uwiano wa uhamasishaji	30	50	80	100	120
Torque iliyokadiriwa kwa 2000 r/min ingizo	16.2 Nm	26 Nm	44 Nm	48 Nm	54 Nm
Torque ya kilele inayoruhusiwa wakati wa kuanza/kusimama	41.4 Nm	69 Nm	95 Nm	110 Nm	120 Nm
Torque ya wastani inayoruhusiwa ya mzigo mkubwa	22.8 Nm	38 Nm	60 Nm	75 Nm	80 Nm
Torque ya juu ya papo hapo	76.2 Nm	127 Nm	147.2 Nm	184 Nm	202 Nm
Speed ya kuingiza inayoruhusiwa ya juu	5600 rpm	5600 rpm	5600 rpm	5600 rpm	5600 rpm
Speed ya wastani inayoruhusiwa	3500 rpm	3500 rpm	3500 rpm	3500 rpm	3500 rpm
Moment ya inerti	0.282 × 10^-4 kg·m²	0.282 × 10^-4 kg·m²	0.282 × 10^-4 kg·m²	0.282 × 10^-4 kg·m²	0.282 × 10^-4 kg·m²
Backlash	≤20 arcsec	≤20 arcsec	≤10 arcsec	≤10 arcsec	≤10 arcsec

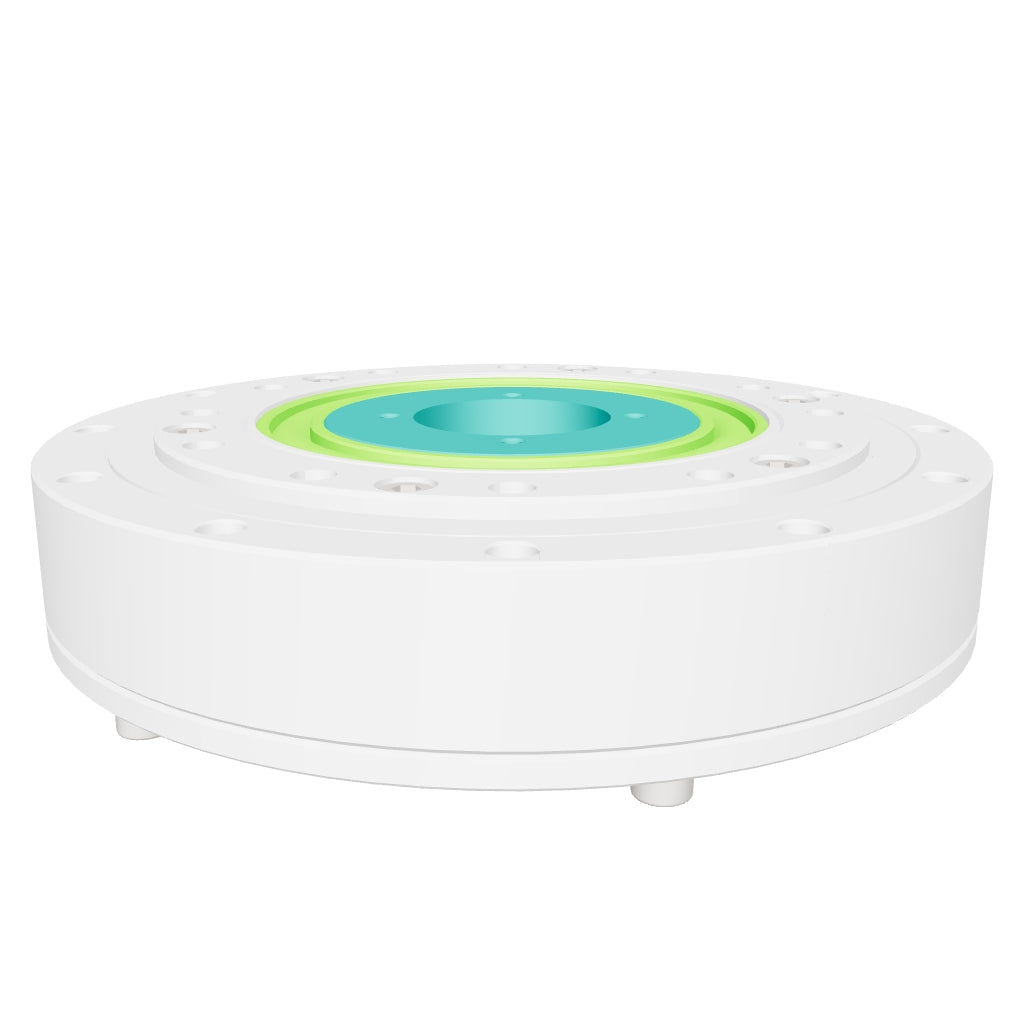

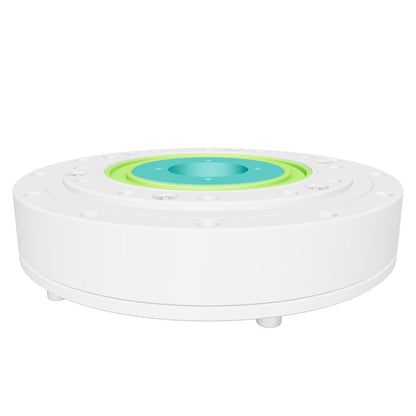

SITO hd 25 Reducer — 3D Model (STEP)

SITO hd 25 Draw instalation drawing — Mchoro wa Usanidi (PDF)

Maombi

Roboti za kibinadamu na mikono ya roboti, ambapo uwiano wa kasi, torque, na thamani za backlash zinazohitajika zinaweza kuchaguliwa kutoka kwa chaguo za HD-25.
Exoskeletons na roboti wa mguu wanne wanaohitaji chaguo la reducer lililolingana na mipaka ya kasi ya ingizo na torque iliyoorodheshwa.
Magari ya AGV na roboti za ARU zinazotumia uwiano wa kuchagua 30, 50, 80, 100, au 120.
