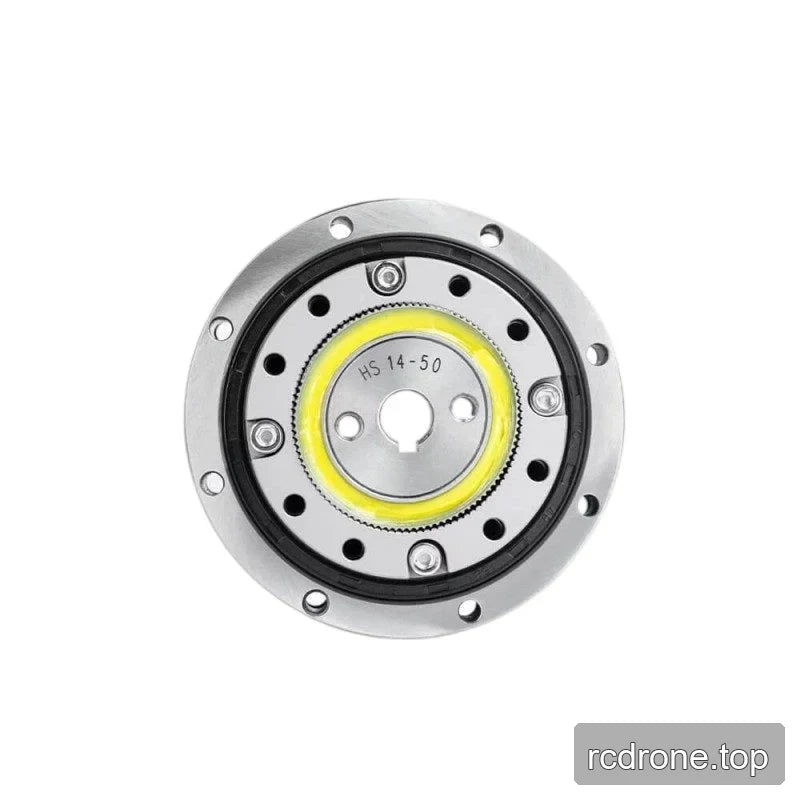

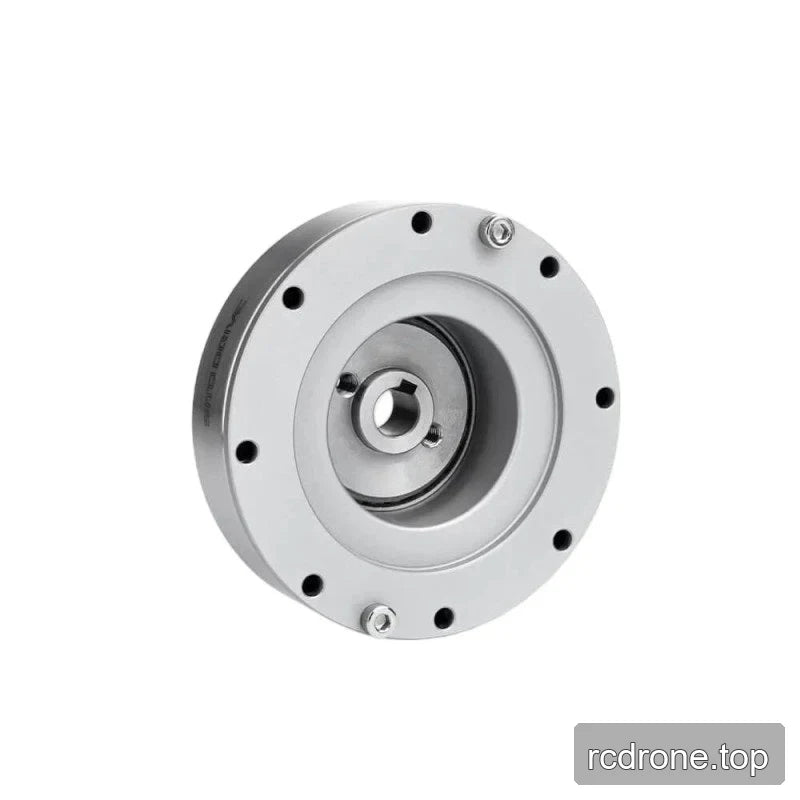

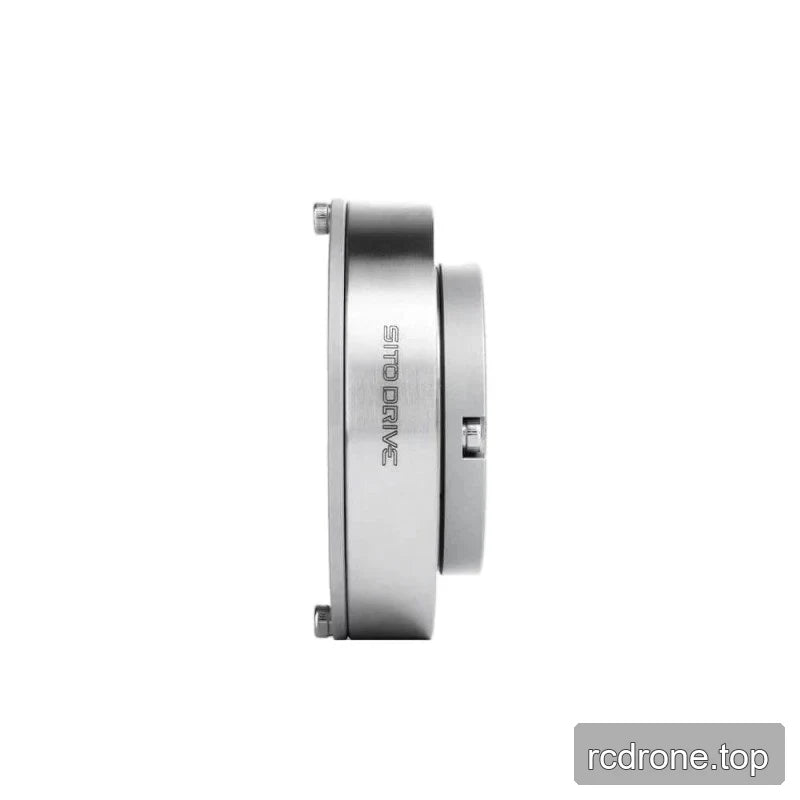

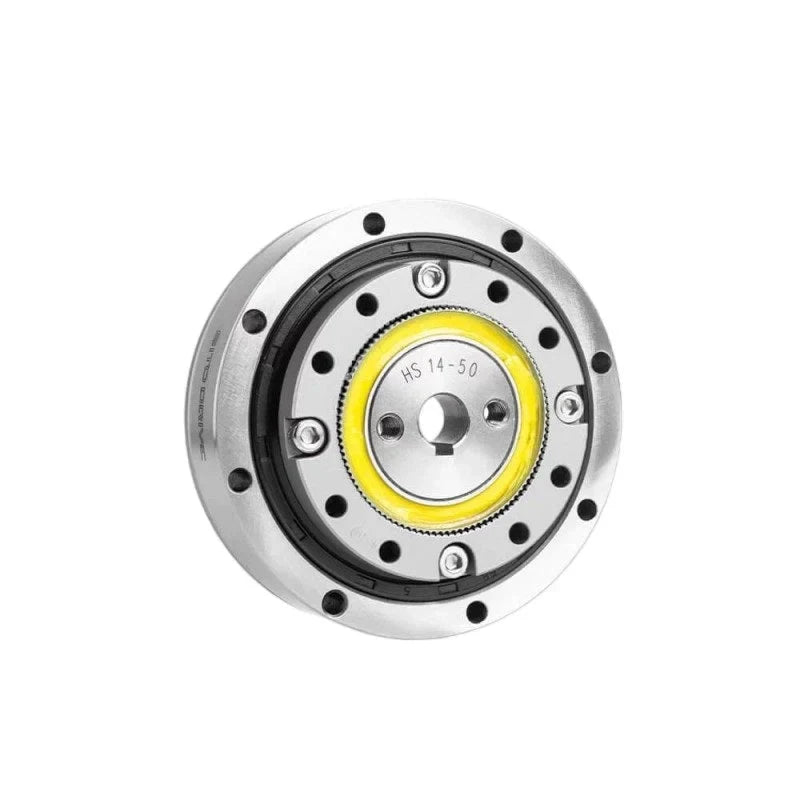

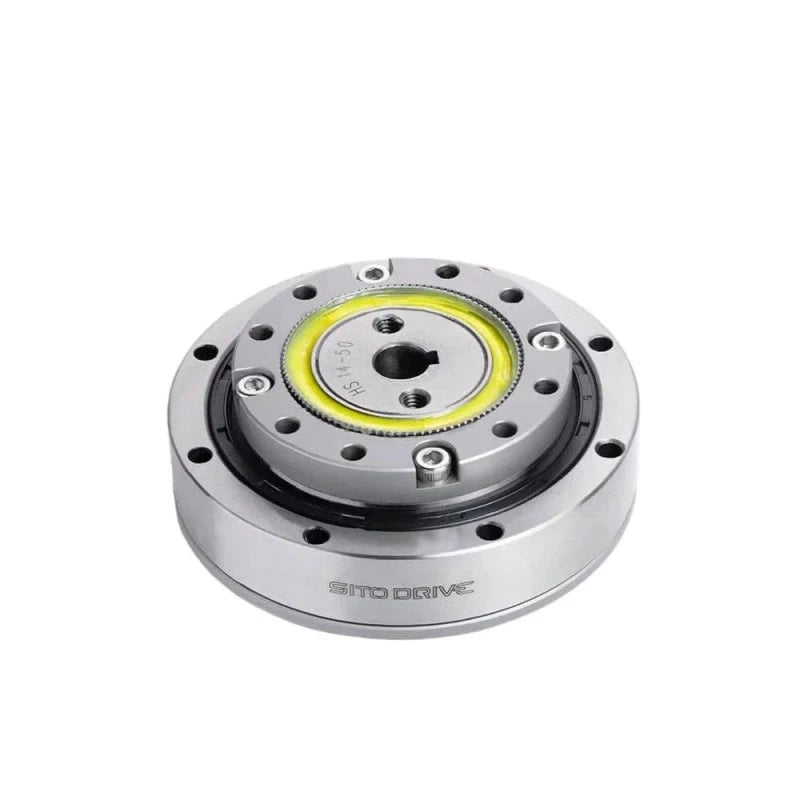

SITO DRIVE HS-14-III Kipunguzaji, Uwiano wa 30:1–100:1 kwa Mifumo ya Roboti

SITO DRIVE

$354.00 USD

Sale Sold out

Taxes included. Shipping calculated at checkout.

Kiwango cha Kasi 30 50 80 100

Quantity

View full details

Muhtasari

Reducer ya SITO DRIVE HS-14-III inapatikana katika chaguo za uwiano wa uhamasishaji 30:1, 50:1, 80:1, na 100:1 kwa mifumo ya mwendo wa roboti. Katika ingizo la 2000 r/min, torque iliyoorodheshwa inatofautiana kutoka 4 hadi 7.8 Nm kwa uwiano, wakati torque ya kilele inayoruhusiwa ya kuanza/kusimama inatofautiana kutoka 9 hadi 28 Nm. Linganisha uwiano uliochaguliwa na torque, backlash, na mipaka ya kasi hapa chini kwa ajili ya mhimili wa mwendo uliokusudiwa.

Vipengele

Uwiano nne zinazoweza kuchaguliwa za uhamasishaji: 30:1, 50:1, 80:1, na 100:1.
Kasi ya juu inayoruhusiwa ya ingizo ni 8500 rpm na kasi ya wastani inayoruhusiwa ya 3500 rpm kwa kila uwiano ulioorodheshwa.
Backlash ya ≤20 arcsec kwa chaguo za 30:1 na 50:1, na ≤10 arcsec kwa chaguo za 80:1 na 100:1.

Maelezo

Parameta	30:1	50:1	80:1	100:1
Mfano	HS-14-III	HS-14-III	HS-14-III	HS-14-III
Uwiano wa uhamasishaji	30	50	80	100
Torque iliyokadiriwa kwa 2000 r/min ingizo	4 Nm	5.4 Nm	7.8 Nm	7.8 Nm
Torque ya kilele inayoruhusiwa wakati wa kuanza/kusimama	9 Nm	18 Nm	23 Nm	28 Nm
Torque ya wastani inayoruhusiwa kwa mzigo mkubwa	6.8 Nm	6.9 Nm	11 Nm	11 Nm
Torque ya juu ya papo hapo	17 Nm	35 Nm	47 Nm	54 Nm
Speed ya kuingiza inayoruhusiwa ya juu	8500 rpm	8500 rpm	8500 rpm	8500 rpm
Speed ya wastani inayoruhusiwa	3500 rpm	3500 rpm	3500 rpm	3500 rpm
Moment ya inerti	0.033 (× 10⁻⁴ kg·m²)	0.033 (× 10⁻⁴ kg·m²)	0.033 (× 10⁻⁴ kg·m²)	0.033 (× 10⁻⁴ kg·m²)
Backlash	≤20 arcsec	≤20 arcsec	≤10 arcsec	≤10 arcsec

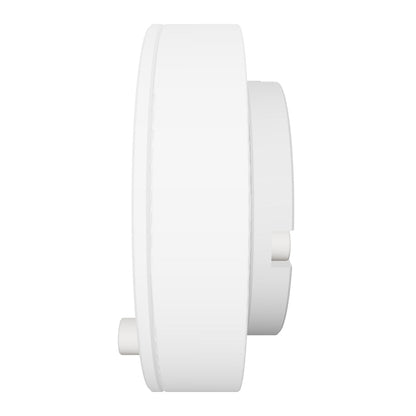

SITO HS 14 III Reducer — 3D Model (STEP)

SITO HS 14 III Draw instalation drawing — Mchoro wa Usanidi (PDF)

Maombi

Roboti za kibinadamu na mikono ya roboti: chagua uwiano na mipaka yake inayohusiana ya kiwango, mzigo wa wastani, na torque ya kuanza/kusimamisha kwa mhimili wa mwendo.
Exoskeletons na roboti wanne: tumia backlash maalum ya uwiano na mipaka ya kasi iliyoorodheshwa unapokadiria mahitaji ya uhamasishaji wa mwendo.
Magari ya AGV na roboti za ARU: linganisha uwiano uliochaguliwa na viwango vya kasi ya kuingiza na wastani vinavyoruhusiwa kwa mfumo wa kuendesha uliokusudiwa.
