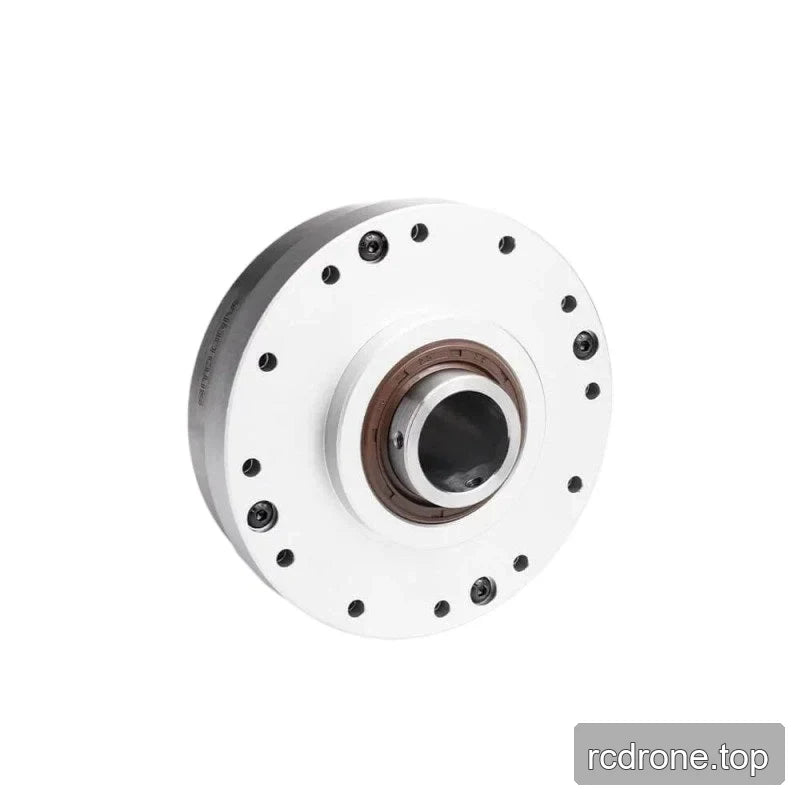

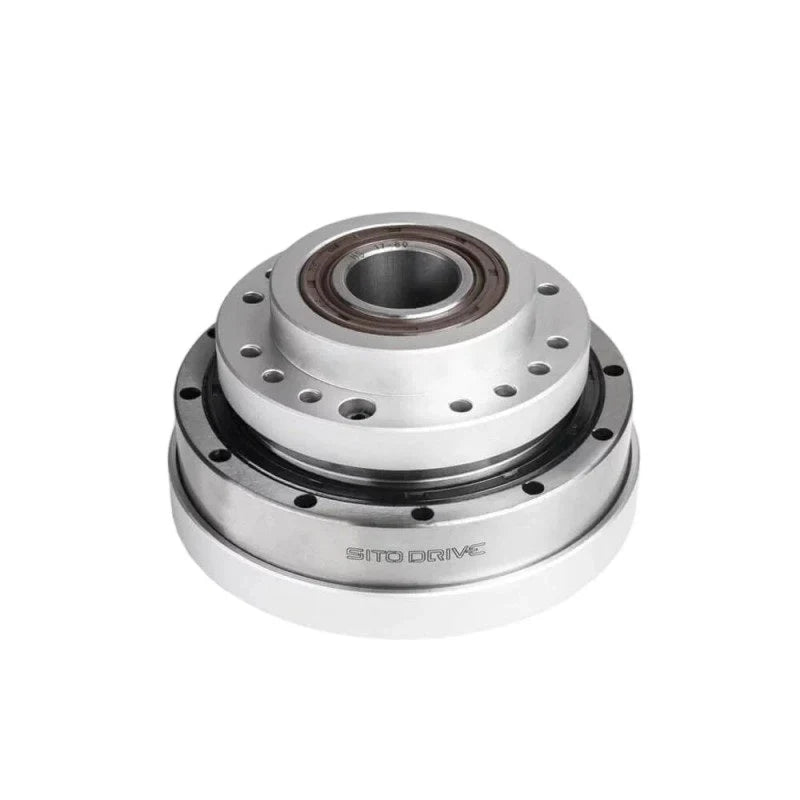

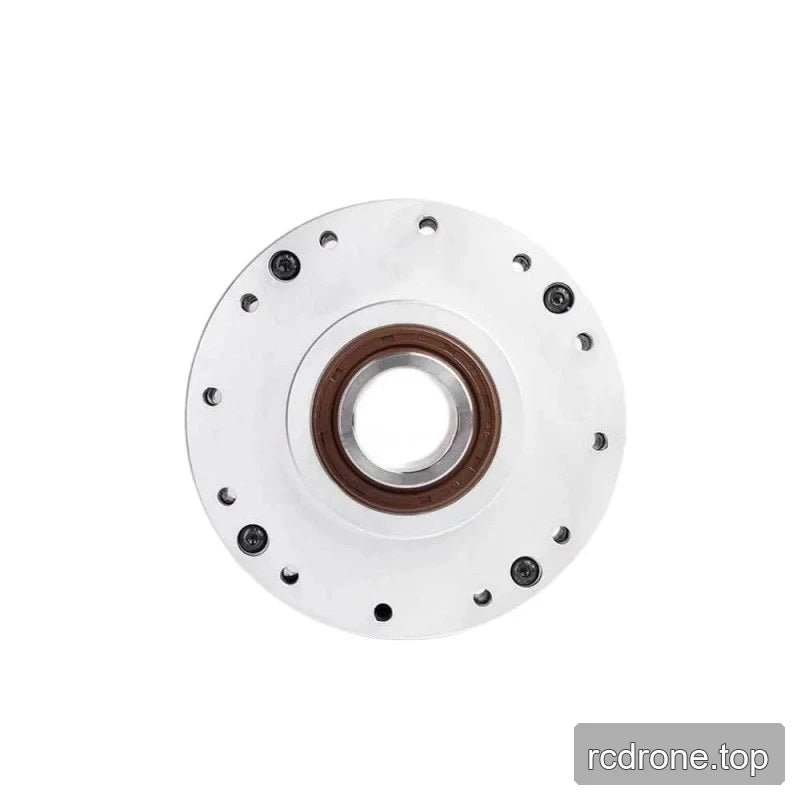

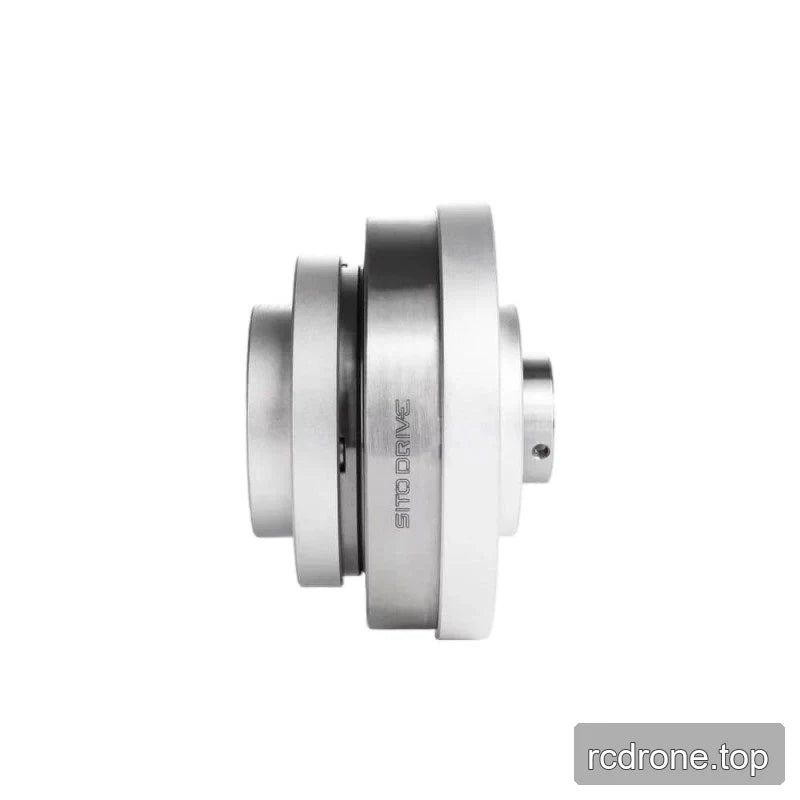

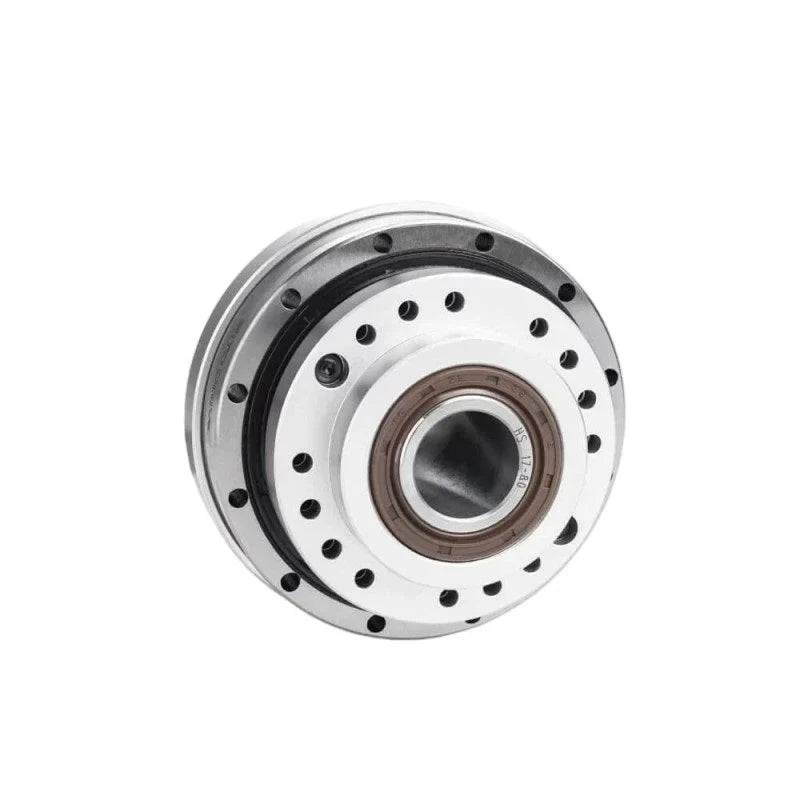

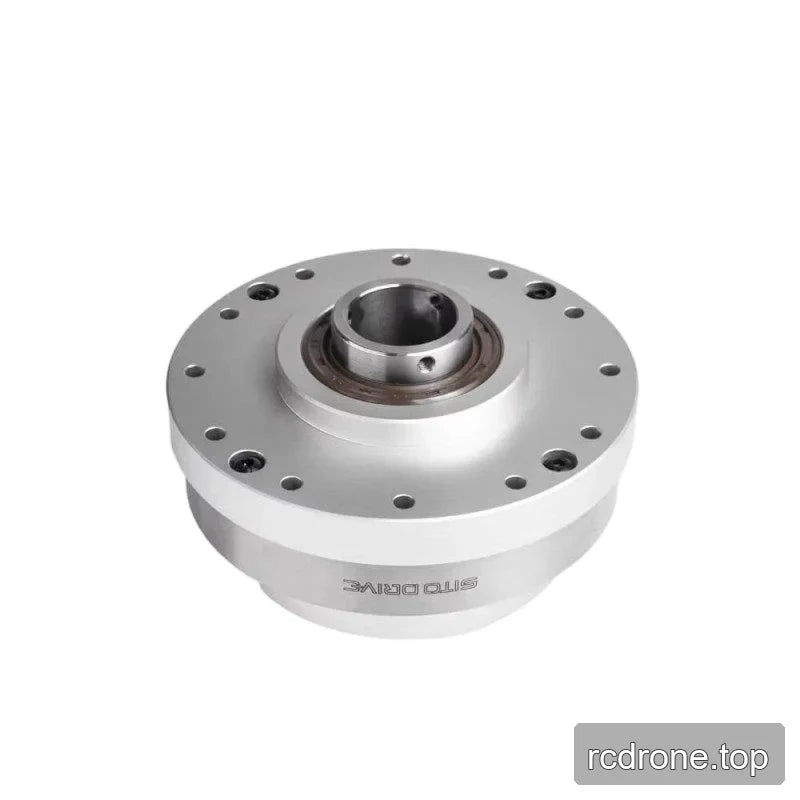

Kipunguzaji cha SITO DRIVE HS-17-II, Uwiano wa 30–100 kwa Roboti

SITO DRIVE

$373.20 USD

Sale Sold out

Taxes included. Shipping calculated at checkout.

Kiwango cha Kasi 30 50 80 100

Quantity

View full details

Muhtasari

Reducer ya SITO DRIVE HS-17-II inapatikana katika uwiano wa uhamasishaji wa 30, 50, 80, na 100 kwa matumizi ya robotics yaliyoorodheshwa. Torque iliyopangwa kwa ingizo la 2000 r/min inatofautiana kutoka 8.8 hadi 24 Nm kwa uwiano, wakati backlash inatofautiana kutoka ≤20 hadi ≤10 arcsec. Linganisha mipaka ya torque maalum ya uwiano na thamani za backlash ili kuchagua chaguo sahihi.

Vipengele

Uwiano wa uhamasishaji unaoweza kuchaguliwa: 30, 50, 80, au 100.
Speed ya juu inayoruhusiwa ya ingizo: 7300 rpm kwa chaguo zote za uwiano.
Speed ya wastani inayoruhusiwa: 3500 rpm kwa chaguo zote za uwiano.
Maelezo ya backlash yanatofautiana kwa uwiano: ≤20 arcsec kwa uwiano 30 na 50, na ≤10 arcsec kwa uwiano 80 na 100.

Maelezo

Kigezo	Uwiano 30	Uwiano 50	Uwiano 80	Uwiano 100
Mfano	HS-17-II	HS-17-II	HS-17-II	HS-17-II
Uwiano wa uhamasishaji	30	50	80	100
Torque iliyoainishwa kwa 2000 r/min ingizo	8.8 Nm	16 Nm	22 Nm	24 Nm
Torque ya kilele inayoruhusiwa wakati wa kuanza/kuzima	16 Nm	34 Nm	43 Nm	54 Nm
Torque ya wastani inayoruhusiwa ya mzigo	12 Nm	26 Nm	27 Nm	39 Nm
Torque ya papo hapo ya juu zaidi	30 Nm	70 Nm	87 Nm	110 Nm
Speed ya juu inayoruhusiwa ya ingizo	7300 rpm	7300 rpm	7300 rpm	7300 rpm
Speed ya wastani inayoruhusiwa	3500 rpm	3500 rpm	3500 rpm	3500 rpm
Moment ya inertia	0.079 (×10⁻⁴ kg·m²)	0.079 (×10⁻⁴ kg·m²)	0.079 (×10⁻⁴ kg·m²)	0.079 (×10⁻⁴ kg·m²)
Backlash	≤20 arcsec	≤20 arcsec	≤10 arcsec	≤10 arcsec

Downloads

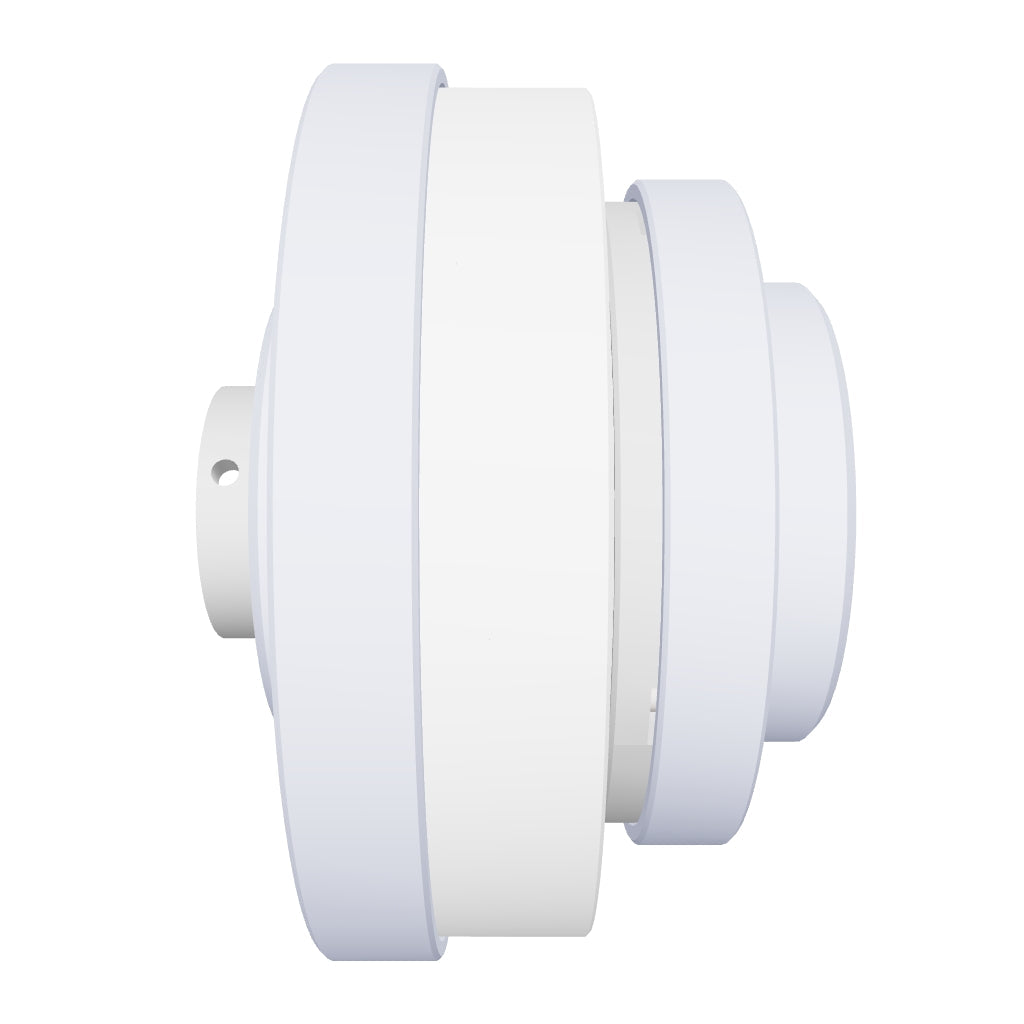

SITO HS 17 II Reducer — 3D Model (STEP)

SITO HS 17 II Draw instalation drawing — Installation Drawing (PDF)

Applications

Matukio yaliyotajwa yanajumuisha roboti za kibinadamu, mikono ya roboti, exoskeletons, roboti za mguu nne, magari ya AGV, na roboti za ARU. Chaguzi za uwiano zilizopo, mipaka ya torque maalum kwa uwiano, na thamani za backlash husaidia kulinganisha uchaguzi wa reducer na mahitaji ya matumizi ya roboti yaliyokusudiwa.
