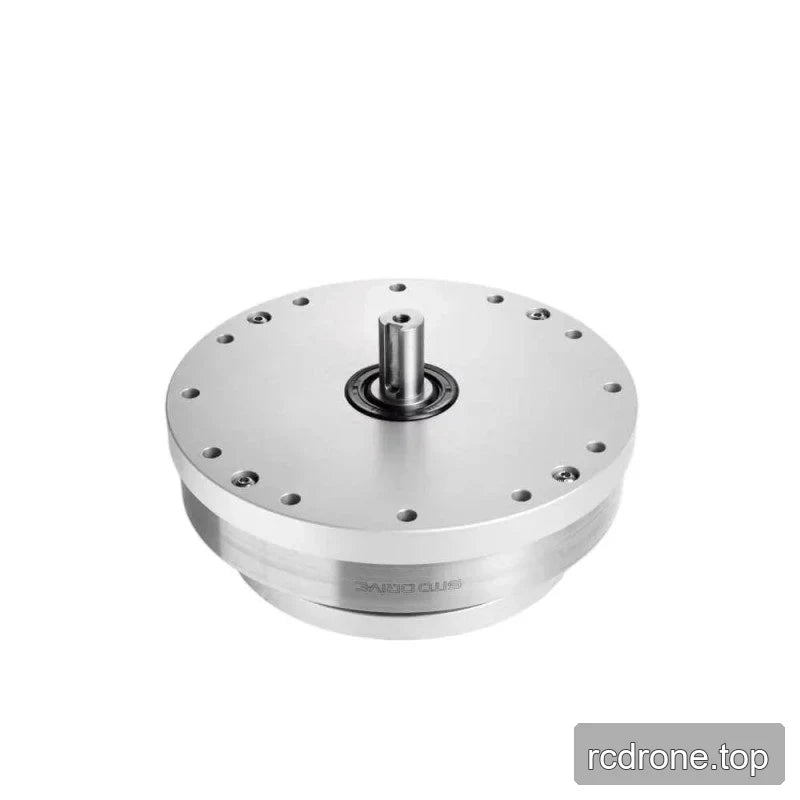

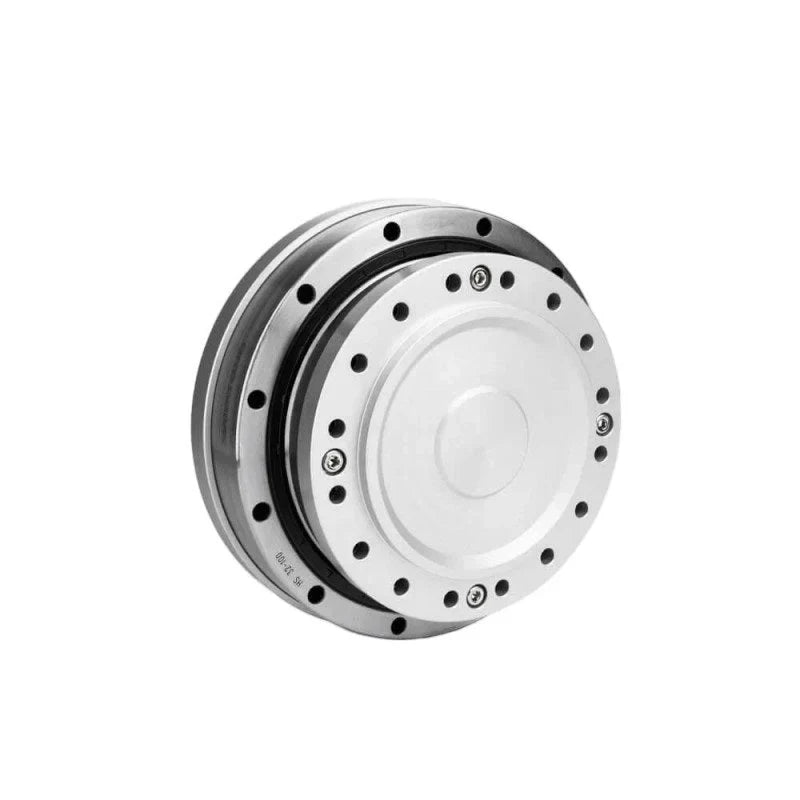

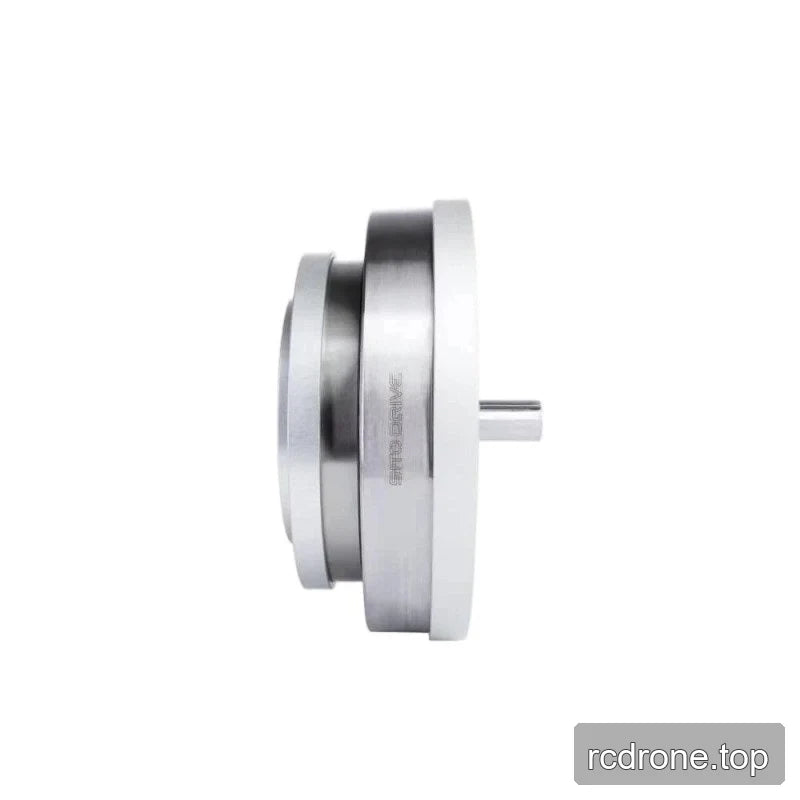

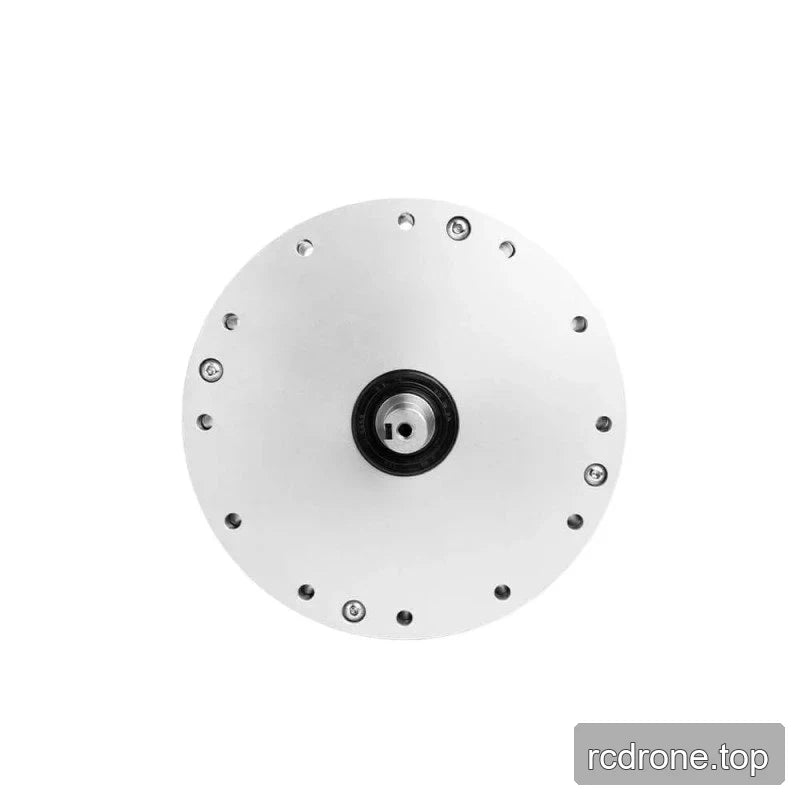

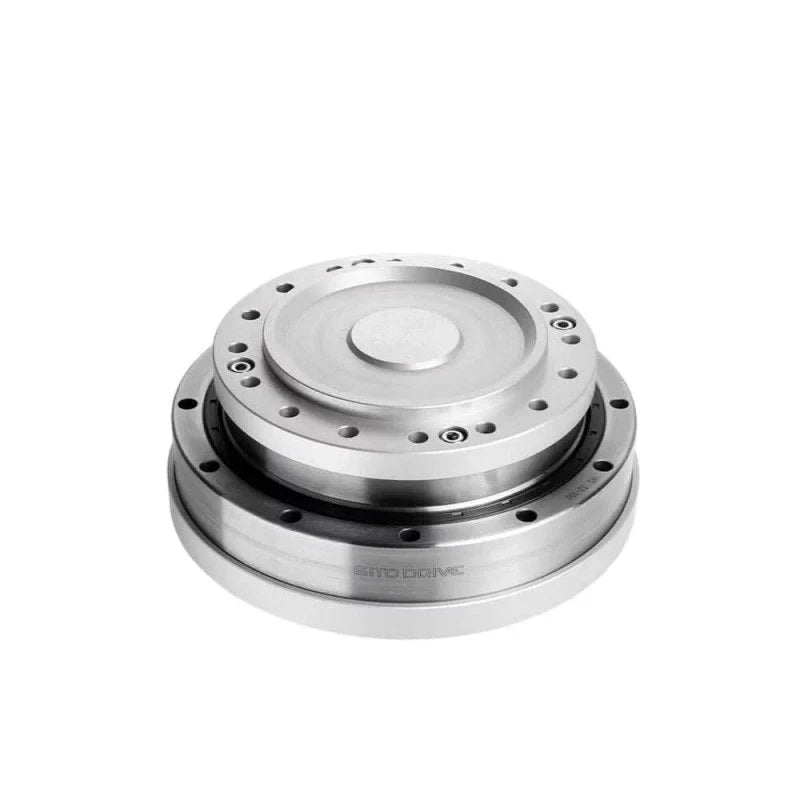

Kipunguzaji cha SITO DRIVE HS-32-IV, Uwiano wa Kasi 50-120 kwa Roboti

SITO DRIVE

$495.60 USD

Sale Sold out

Taxes included. Shipping calculated at checkout.

Kiwango cha Kasi 50 80 100 120

Quantity

View full details

Muhtasari

Reducer ya SITO DRIVE HS-32-IV inapatikana na chaguo za uwiano wa kasi 50, 80, 100, au 120 kwa ajili ya robotics matumizi ikiwa ni pamoja na roboti za kibinadamu, mikono ya roboti, exoskeletons, roboti za mguu minne, magari ya AGV, na roboti za ARU. Chagua uwiano kulingana na thamani za torque na backlash zinazohitajika: torque iliyokadiriwa kwa 2000 r/min inatofautiana kutoka 76 hadi 137 Nm, wakati backlash ni ≤20 arcsec au ≤10 arcsec kulingana na chaguo.

Vipengele

Uwiano wa kasi nne zinazoweza kuchaguliwa: 50, 80, 100, na 120.
Kasi ya kuingiza inayoruhusiwa ya 4800 rpm na kasi ya wastani inayoruhusiwa ya 3500 rpm kwa chaguo zote za uwiano.
Moment ya inertia ya 1.69 × 10⁻⁴ kg·m² kwa chaguo zote za uwiano.

Specifikesheni

Parameta	Ratio 50	Ratio 80	Ratio 100	Ratio 120
Mfano	HS-32-IV	HS-32-IV	HS-32-IV	HS-32-IV
Uwiano wa uhamishaji	50	80	100	120
Torque iliyokadiriwa kwa 2000 r/min ingizo	76 Nm	118 Nm	137 Nm	137 Nm
Torque ya kilele inayoruhusiwa wakati wa kuanza/kusimama	216 Nm	304 Nm	333 Nm	353 Nm
Torque ya wastani inayoruhusiwa	108 Nm	167 Nm	216 Nm	216 Nm
Torque ya papo hapo ya juu zaidi	382 Nm	568 Nm	647 Nm	686 Nm
Speed ya juu inayoruhusiwa ya ingizo	4800 rpm	4800 rpm	4800 rpm	4800 rpm
Speed ya wastani inayoruhusiwa	3500 rpm	3500 rpm	3500 rpm	3500 rpm
Moment ya inertia	1.69 × 10⁻⁴ kg·m²	1.69 × 10⁻⁴ kg·m²	1.69 × 10⁻⁴ kg·m²	1.69 × 10⁻⁴ kg·m²
Backlash	≤20 arcsec	≤20 arcsec	≤10 arcsec	≤10 arcsec

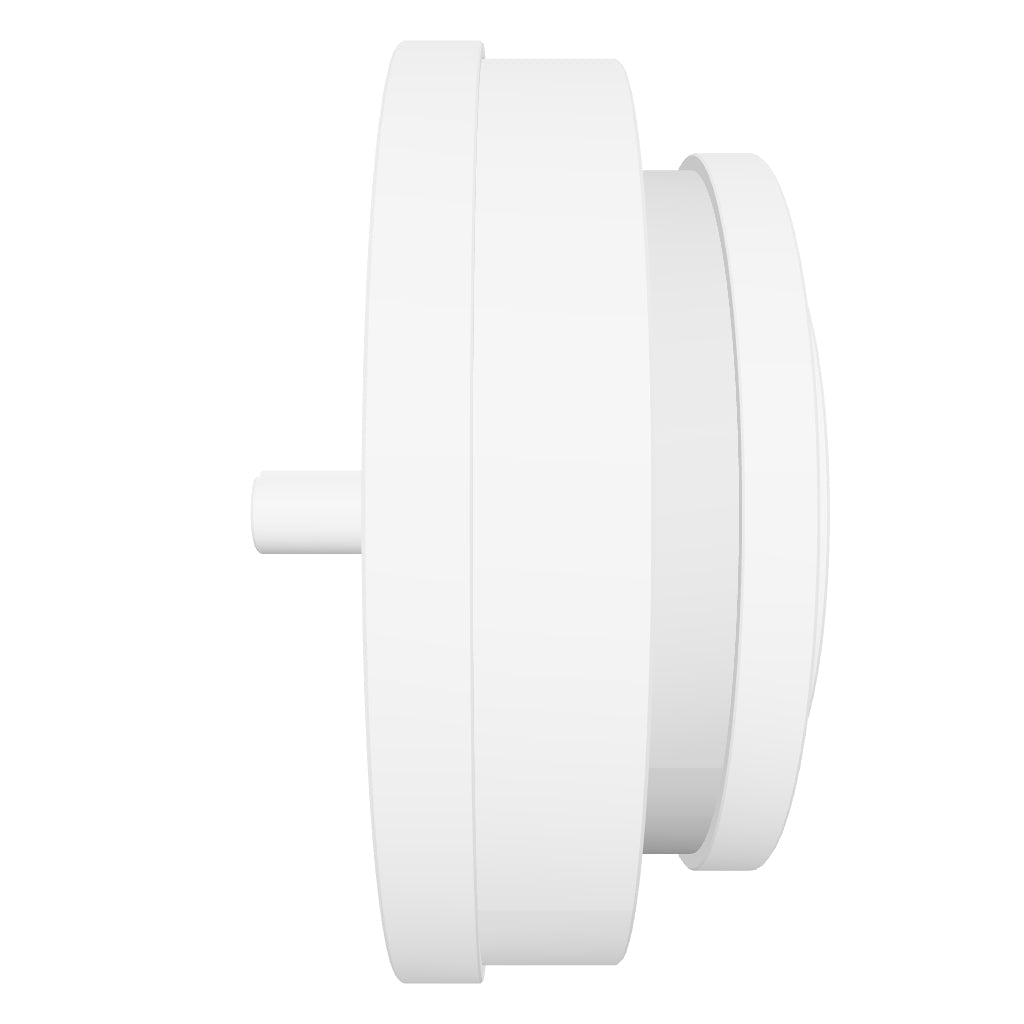

SITO HS 32 IV Reducer — 3D Model (STEP)

SITO HS 32 IV Draw instalation drawing — Mchoro wa Usanidi (PDF)

Maombi

Roboti za kibinadamu na exoskeletons: chagua uwiano wa kasi na thamani zinazohusiana za torque kwa muundo wa kuendesha kiunganishi.
Vikono vya roboti: tumia kasi ya ingizo, torque, na thamani za backlash zilizotajwa unapo chagua reducer kwa mwendo wa kiunganishi.
Roboti wa mguu nne, magari ya AGV, na roboti za ARU: chagua kati ya uwiano uliopo kulingana na uwiano wa uhamasishaji unaohitajika na torque inayoruhusiwa.
