SpeedyBee F405 V3 MAELEZO
Jina la Biashara: uuustore
Asili: Uchina Bara
Nyenzo: Nyenzo Mchanganyiko
Sehemu za RC & Accs: Vidhibiti vya Kasi
Kwa Aina ya Gari: Ndege
Tumia: Vichezeo vya Magari na Udhibiti wa Mbali
Boresha Sehemu/Vifaa: Adapta
Vidhibiti/Vifaa vya Kidhibiti cha Mbali: Kidhibiti cha Mbali
Ugavi wa Zana: Darasa lililounganishwa
Nambari ya Mfano: SpeedyBee F405 V3
Sifa za Hifadhi ya Magurudumu manne: Mkusanyiko
Chaguo: ndiyo

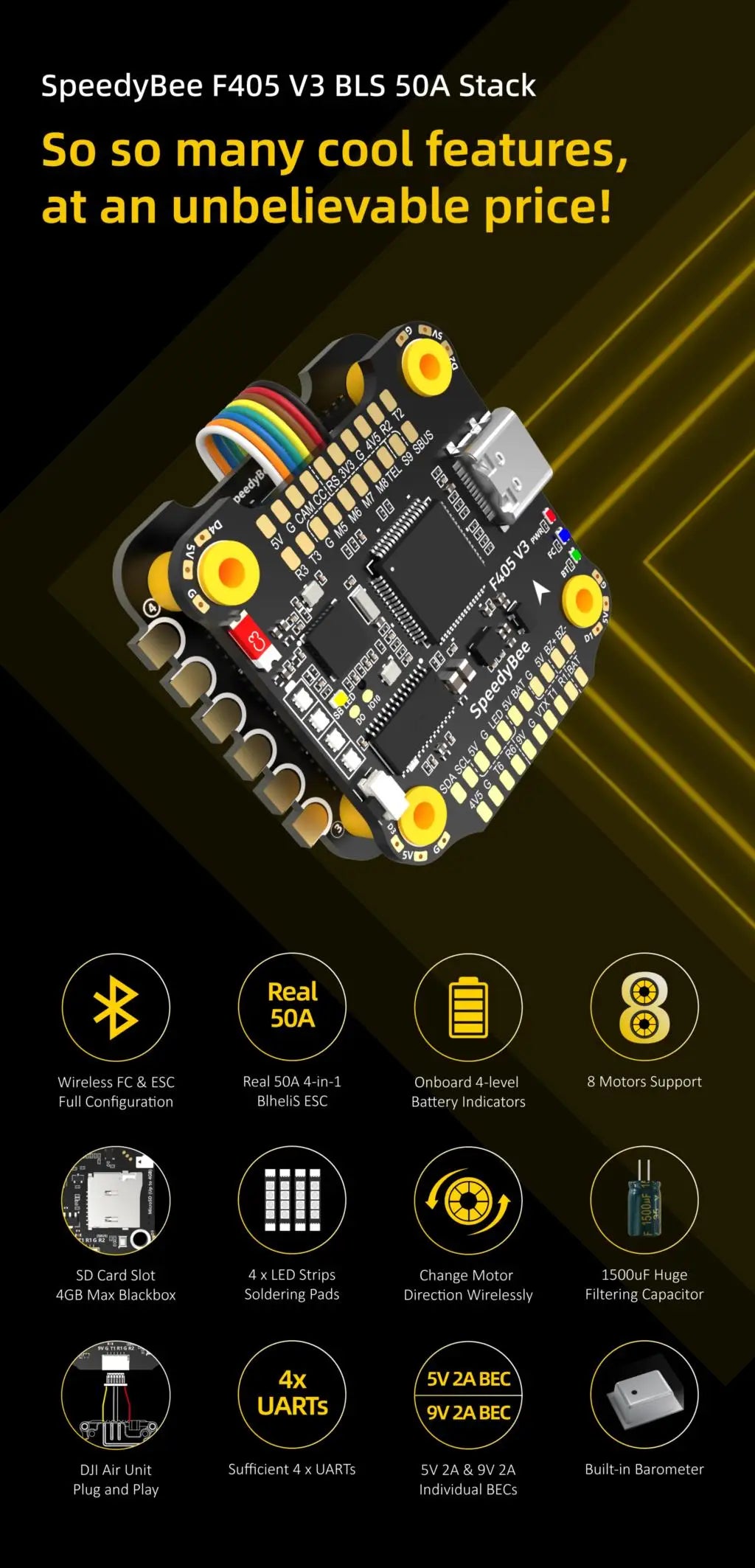

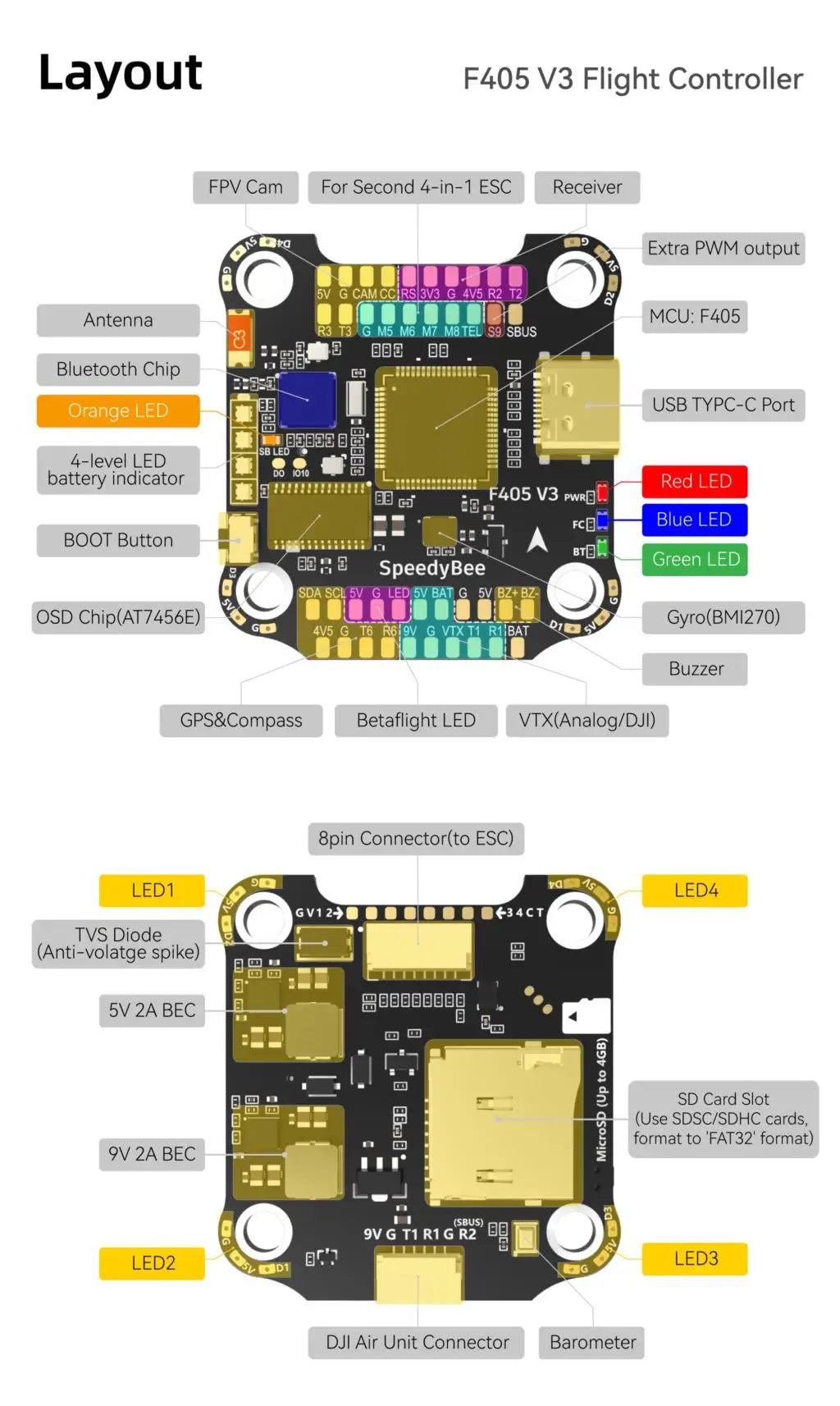

Jina la Bidhaa |
SpeedyBee F405 V3 30x30 Kidhibiti cha Ndege |
MCU |
STM32F405 |
IMU(Gyro) |
BMI270 |
Aina ya Mlango wa USB |
Aina-C |
Kipima kipimo |
Imejengwa ndani |
Chip ya OSD |
AT7456E chipu |

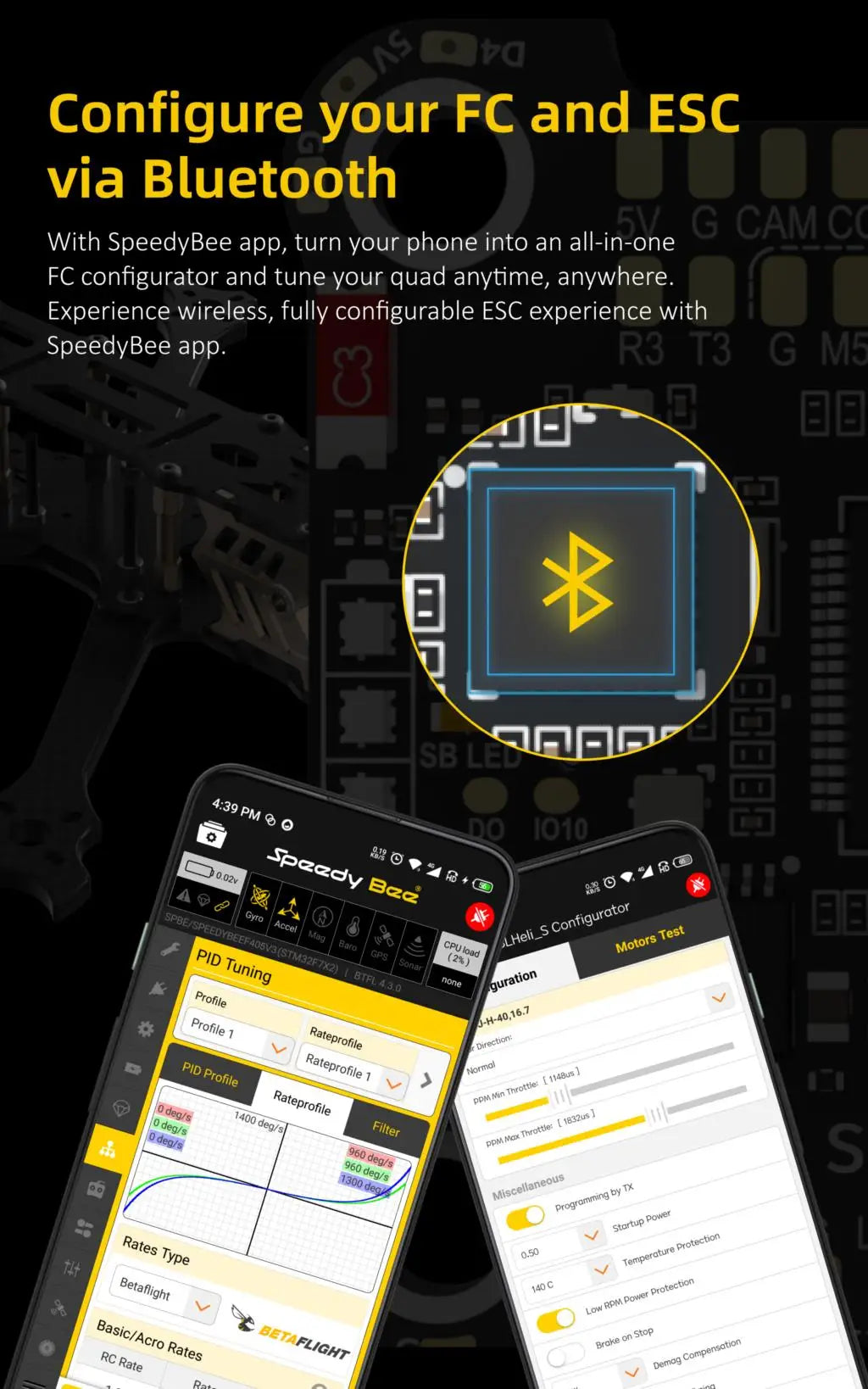

BLE Bluetooth |
Inatumika. Inatumika kwa usanidi wa Kidhibiti cha Ndege |
Njia ya Kuunganisha Kitengo cha Hewa cha DJI |
Njia mbili zinazotumika: kiunganishi cha pini 6 au kutengenezea moja kwa moja. |

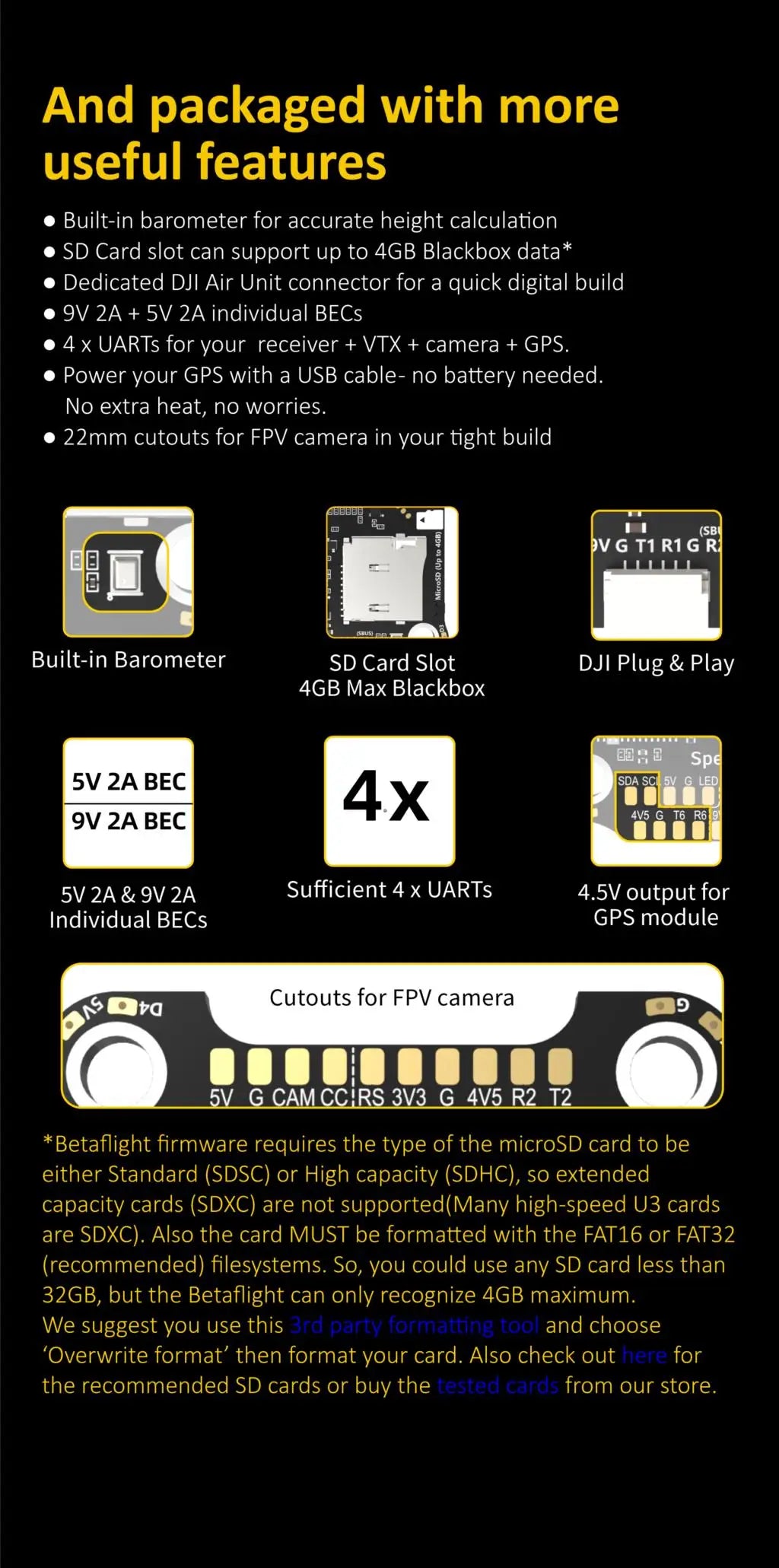

Nafasi ya Kadi ya MicroSD ya Blackbox |
*Firmware ya Betaflight inahitaji aina ya kadi ya microSD kuwa iwe Kiwango (SDSC) au Uwezo wa Juu (SDHC),iliyopanuliwa kadi za uwezo (SDXC) hazitumiki (Nyingi za kasi ya juu U3 kadi ni SDXC). Pia kadi LAZIMA iumbiwe na FAT16 au FAT32 (inapendekezwa) mifumo ya faili. Kwa hivyo, unaweza tumia kadi yoyote ya SD chini ya 32GB, lakini Betaflight inaweza tu tambua kiwango cha juu cha 4GB. Tunapendekeza utumie hiizana ya uumbizaji wa watu wenginena uchague 'Batilisha umbizo' kisha umbizo kadi yako. |
Kidhibiti cha Kamera ya BetaFlight |
Ndiyo(pedi ya CC upande wa mbele) |
Ingizo la Sasa la Kitambuzi |
Inatumika. Kwa SpeedyBee BLS 50A ESC, tafadhali weka kipimo = 386 na Offset = 0. |
Ingizo la Nguvu |
3S - 6S Lipo(Kupitia G, pini/pedi za BAT kutoka kiunganishi cha pini 8 au pedi-8 upande wa chini) |
5V Pato |
vikundi 9 vya pato la 5V, pedi nne za +5V na pedi 1 BZ+(inayotumika kwa Buzzer) upande wa mbele, na pedi 4x za LED 5V. Jumla ya mzigo wa sasa ni 2A. |
9V Pato |
Vikundi 2 vya pato la 9V, pedi moja ya +9V upande wa mbele na nyingine ikijumuishwa kwenye kiunganishi upande wa chini. Jumla ya mzigo wa sasa ni 2A. |
3.3V Pato |
Inatumika. Imeundwa kwa ajili ya 3.Vipokezi vya pembejeo vya 3V. Hadi 500mA mzigo wa sasa. |
4.5V Pato |
Inatumika. Imeundwa kwa ajili ya kipokeaji na moduli ya GPS hata wakati FC inaendeshwa kupitia mlango wa USB. Hadi mzigo wa sasa wa 1A. |

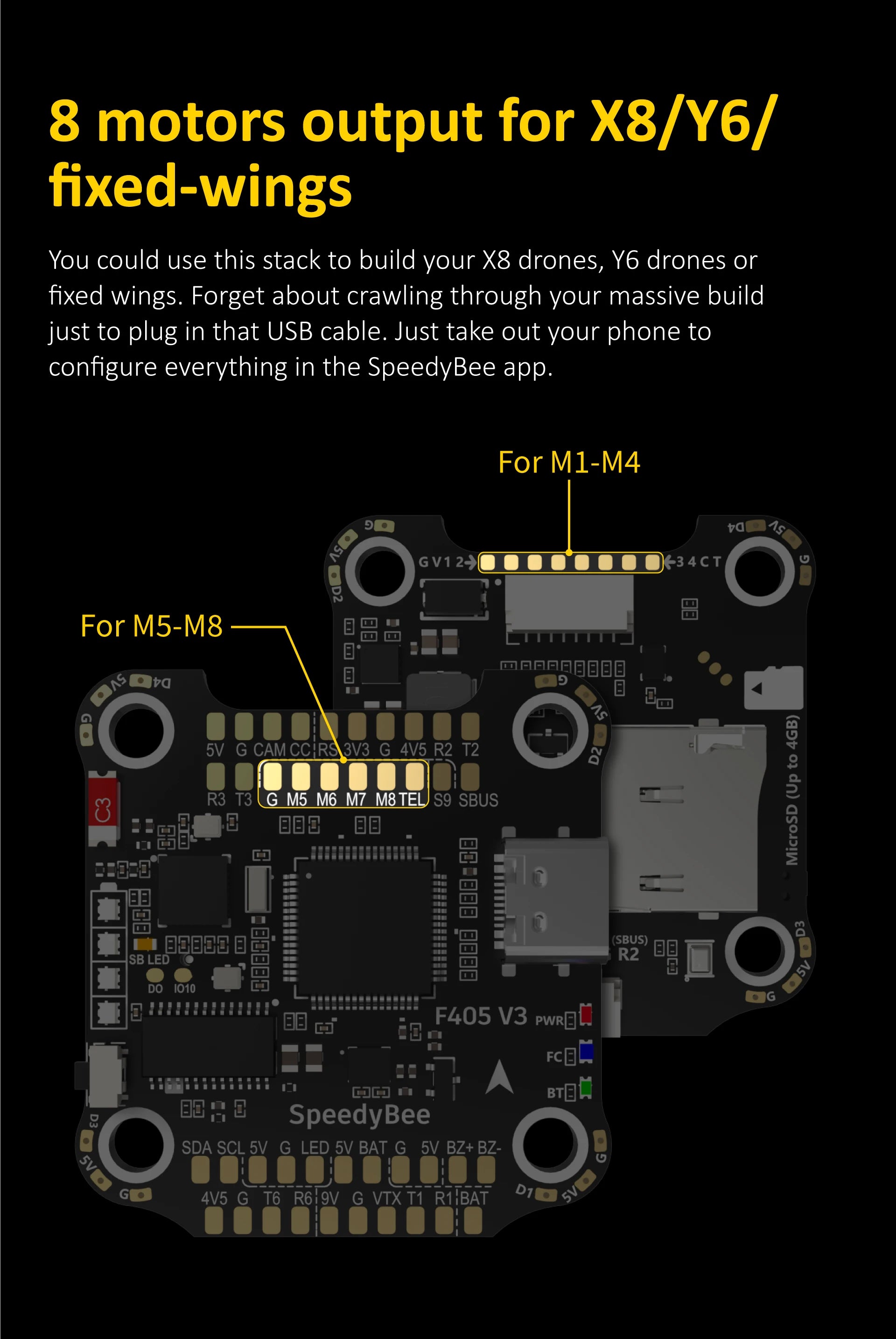

Mawimbi ya ESC |
M1 - M4 upande wa chini na M5-M8 upande wa mbele. |
UART |
seti 5(UART1, UART2, UART3, UART4(Kwa ESC Telemetry), UART6) |
ESC Telemetry UART |
R4(UART4) |
I2C |
Inatumika. SDA & pedi za SCL upande wa mbele. Inatumika kwa magnetometer, sonar, nk. |

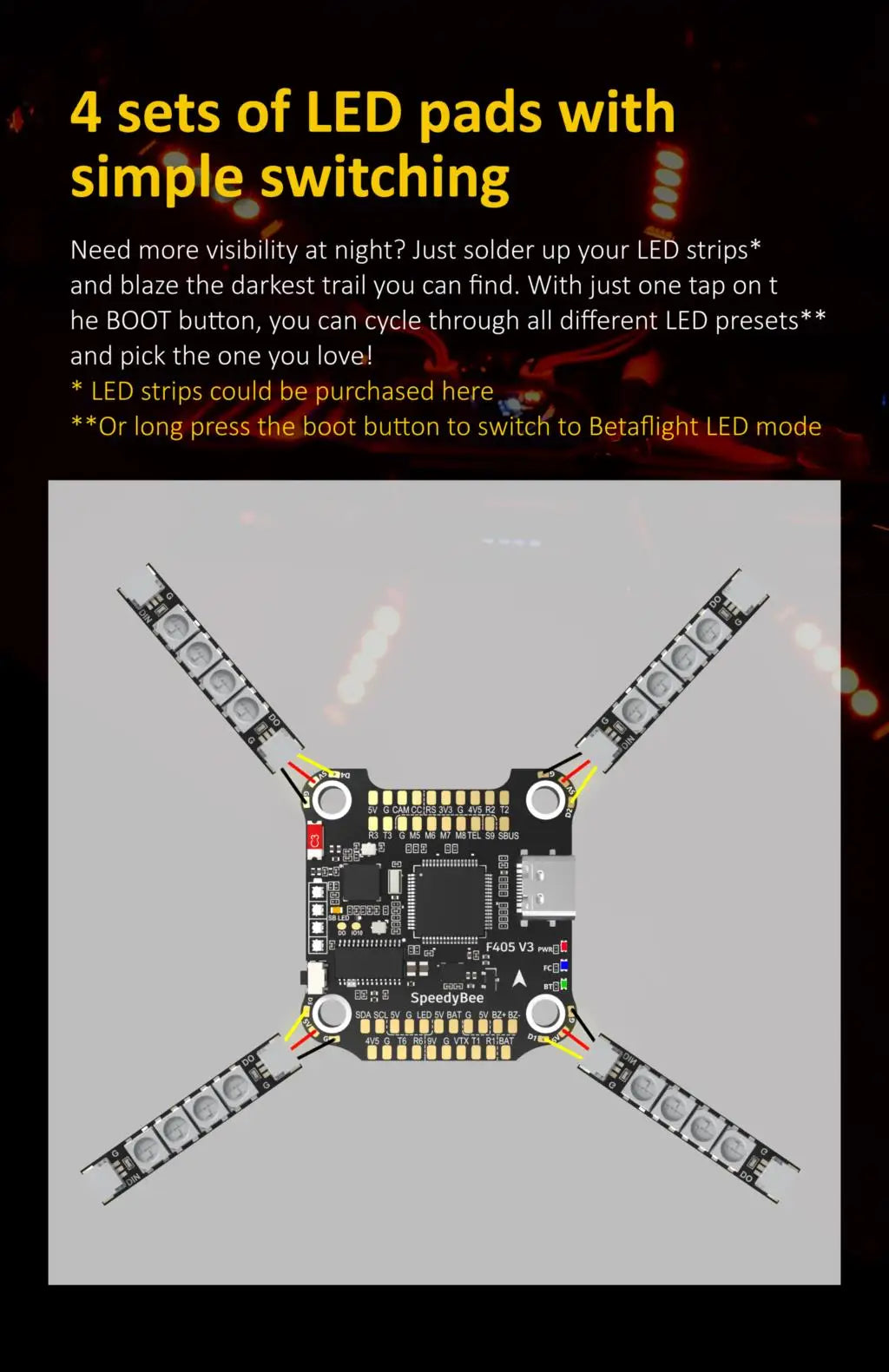

Padi ya LED ya Betaflight ya Jadi |
Inatumika. 5V, G na pedi za LED chini ya upande wa mbele. Inatumika kwa WS2812 LED inadhibitiwa na programu dhibiti ya Betaflight. |
Buzzer |
BZ+ na BZ- pedi zinazotumika kwa 5V Buzzer |
Kitufe cha BOOT |
Inatumika. wakati huo huo italazimisha FC kuingia katika hali ya DFU, hii ni kwa programu inamulika wakati FC inapigwa matofali. Kitufe cha BOOT kinaweza kutumika kudhibiti vipande vya LED imeunganishwa kwenye viunganishi vya LED1-LED4 kwenye upande wa chini. Kwa chaguomsingi, bonyeza kwa muda mfupi kitufe cha BOOT ili kuzungusha LED hali ya kuonyesha. Bonyeza kwa muda kitufe cha BOOT ili kubadili kati ya modi ya SpeedyBee-LED na hali ya BF-LED. Chini ya modi ya BF-LED, vipande vyote vya LED1-LED4 vitakuwa inadhibitiwa na programu dhibiti ya Betaflight. |
RSSI Ingizo |
Inatumika. Imetajwa kama RS upande wa mbele. |
SmartPort |
Tumia pedi yoyote ya TX ya UART kwa kipengele cha SmartPort. |
Firmware Inayotumika ya Kidhibiti cha Ndege |
BetaFlight(Chaguomsingi), EMUFlight,INAV |
Jina Lengwa la Firmware |
SPEEDYBEEF405V3 |

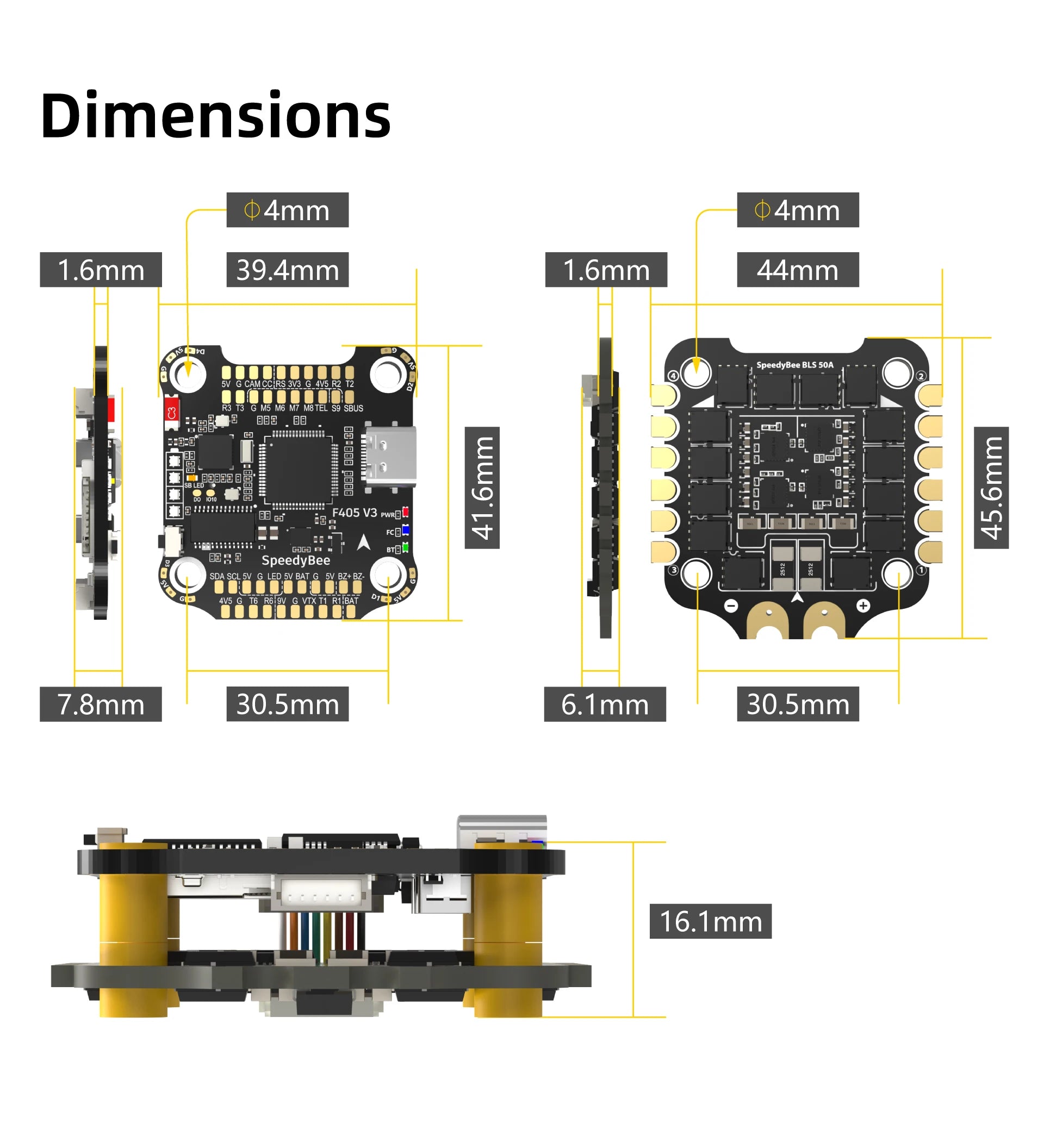

Kuweka |
30.5 x 30.5mm( kipenyo cha shimo 4mm) |
Kipimo |
41.6(L) x 39.4(W) x 7.8(H)mm |
Uzito |
9.6g |

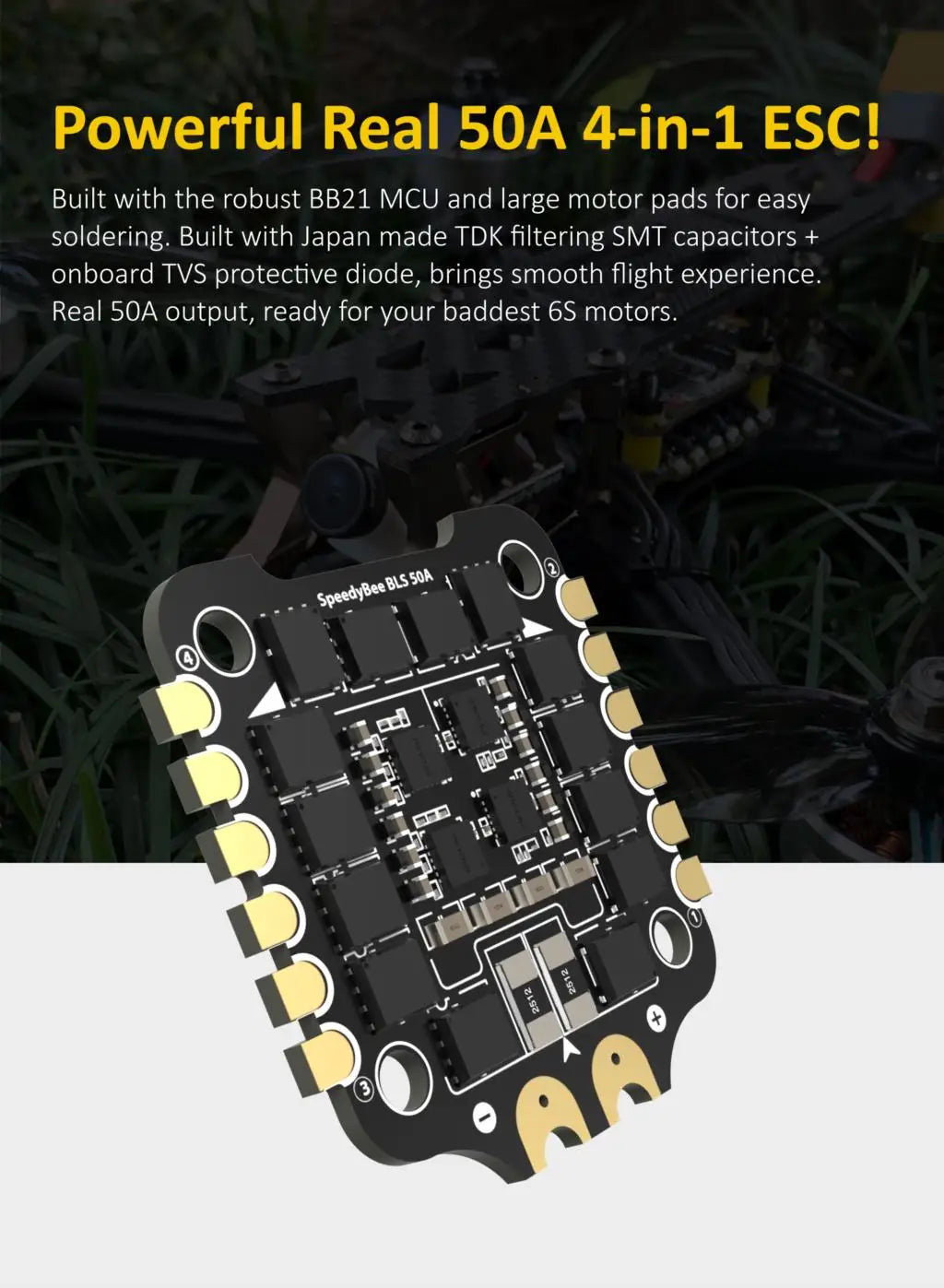

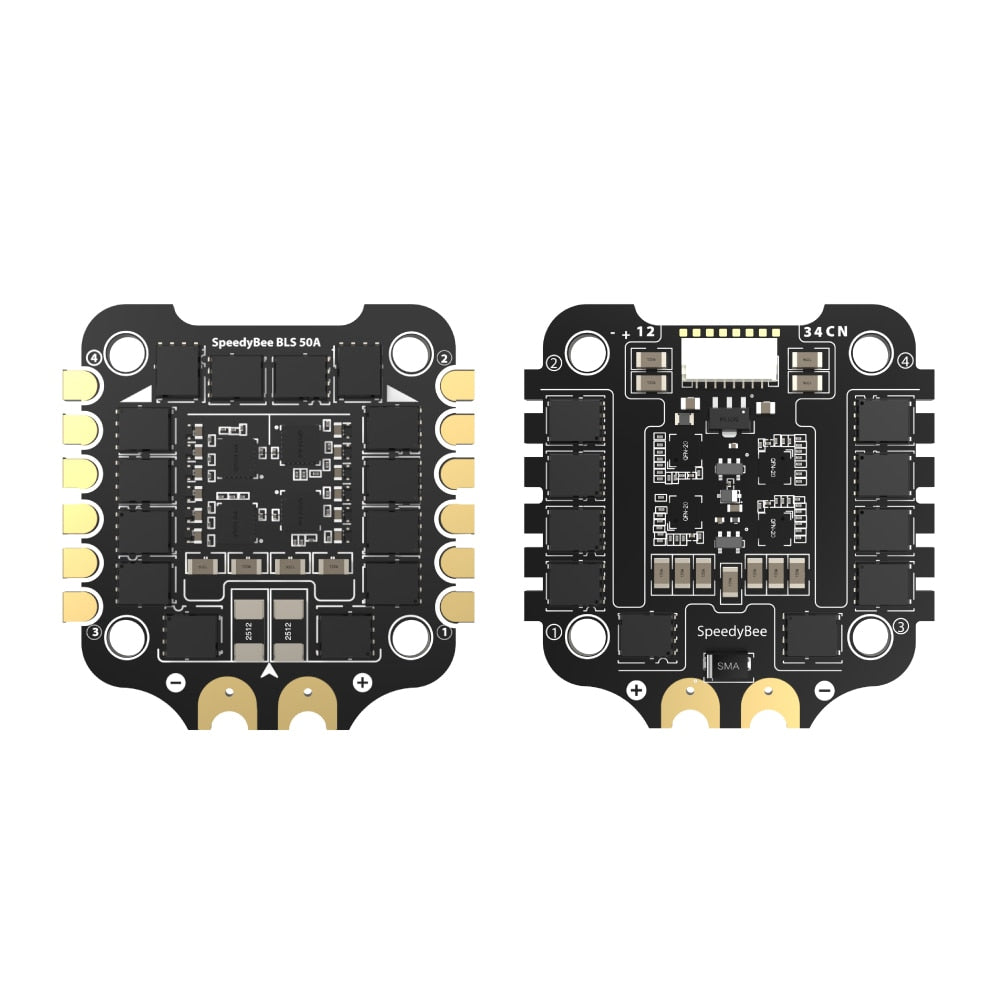

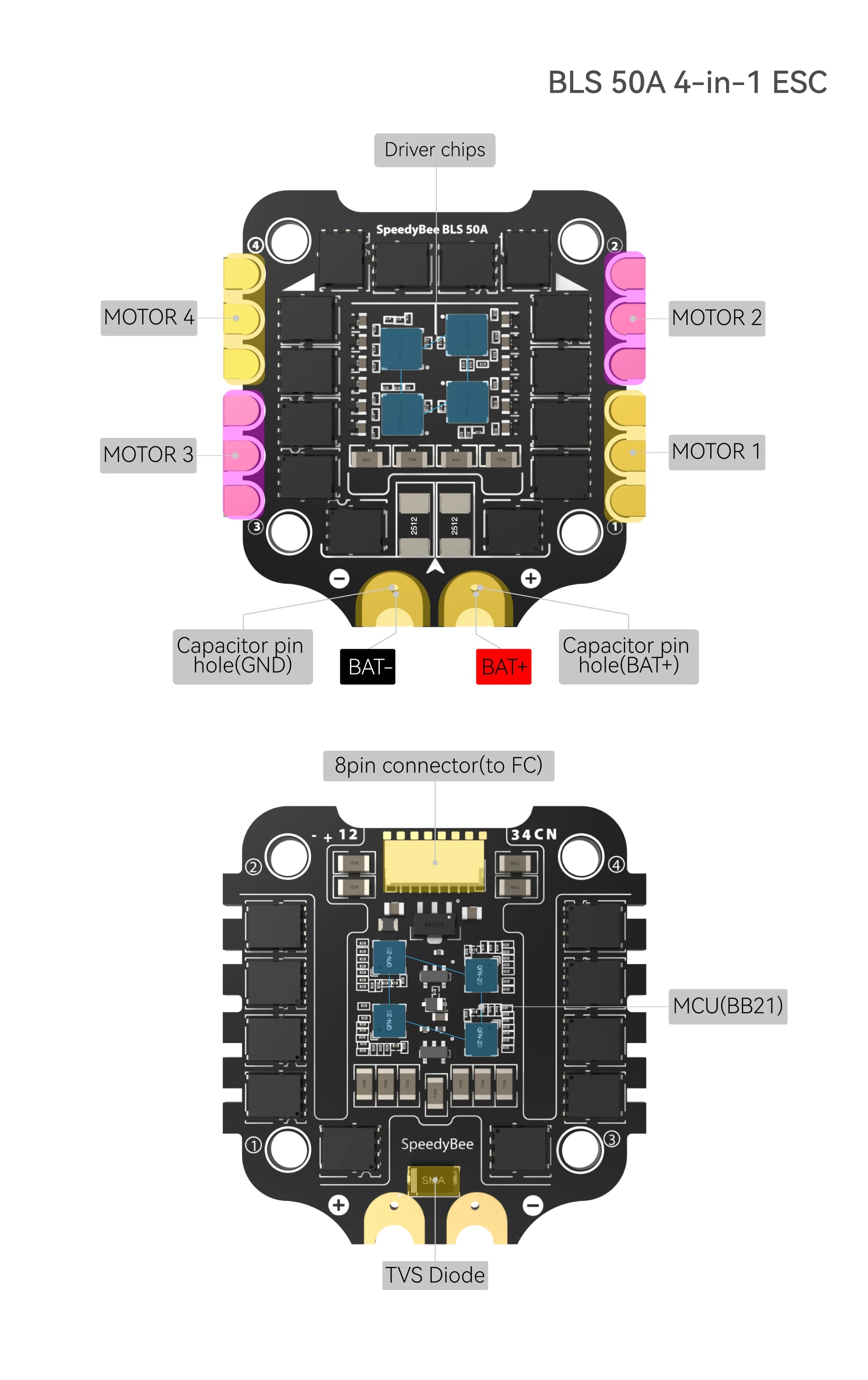

Jina la Bidhaa |
SpeedyBee BLS 50A 30x30 4-in-1 ESC |
Firmware |
BLHeli_S JH50 |

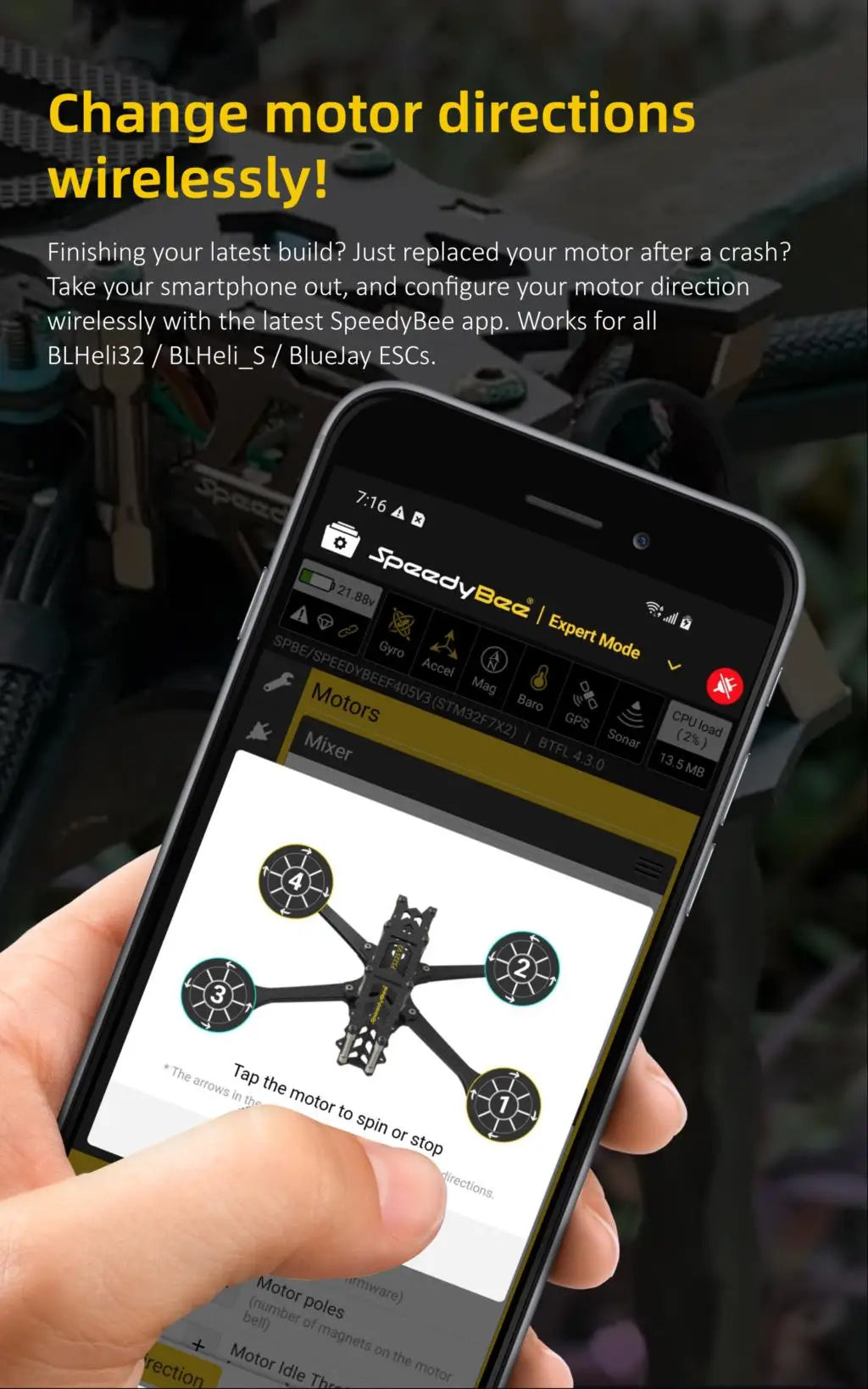

Usanidi Usio na Waya |
Usanidi Kamili Unatumika katika programu ya SpeedyBee |
Kiungo cha Kupakua Kisanidi cha Kompyuta |
|
Sasa Inayoendelea |
50A * 4 |
Mpasuko wa Sasa |
55A(5S) |

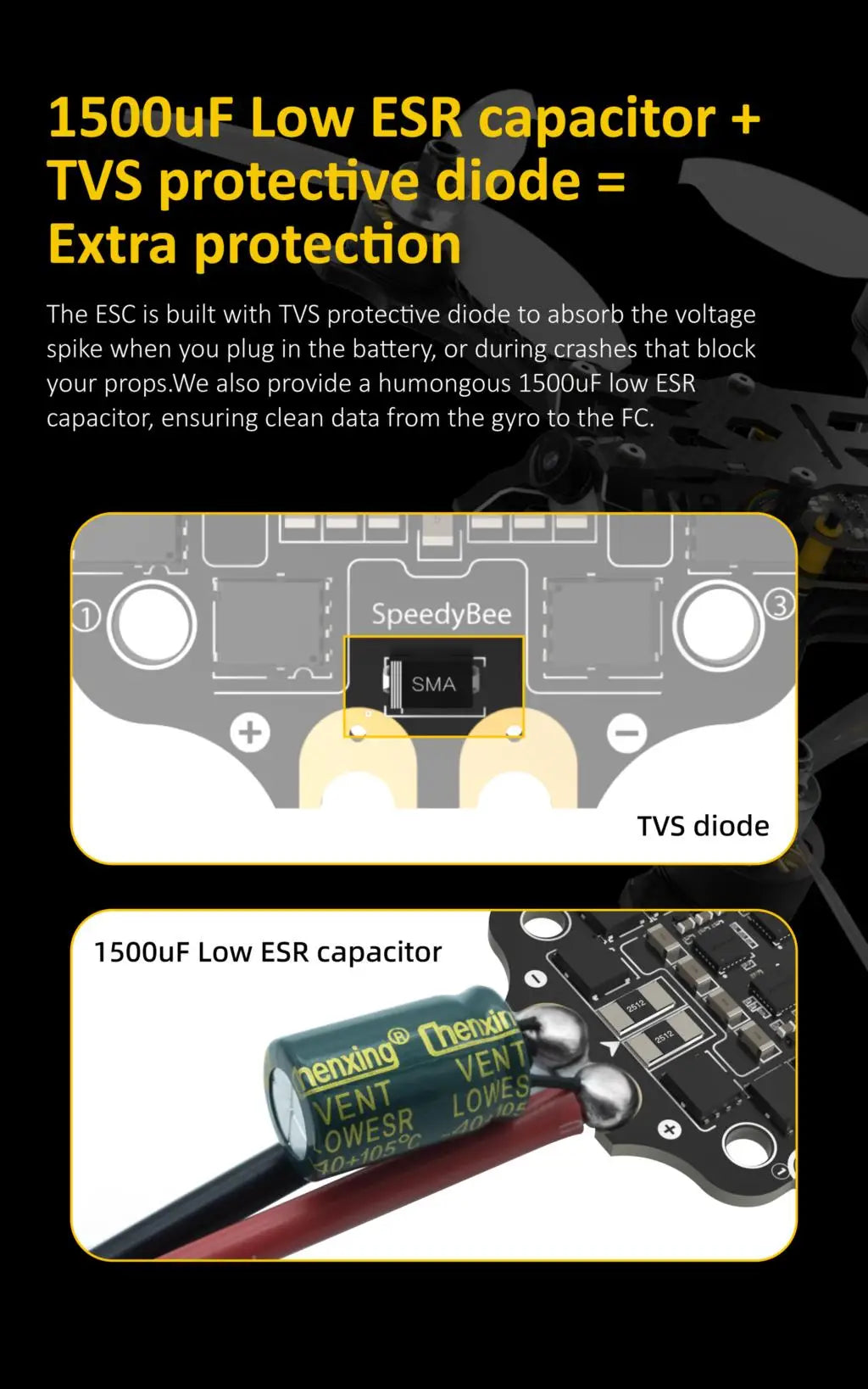

TVS Diodi ya Kinga |
Ndiyo |
Capacitor ya Nje |
1500uF Chini cha ESR Capacitor(Kwenye kifurushi) |
Itifaki ya ESC |
DSHOT300/600 |
Ingizo la Nguvu |
3-6S LiPo |
Mtoto wa Nguvu |
VBAT |
Kitambuzi cha Sasa |
Usaidizi (Scale=386 Offset=0) |
Kuweka |
30.5 x 30.5mm( kipenyo cha shimo 4mm) |
Kipimo |
45.6(L) * 44(W) * 6.1mm(H) |
Uzito |
13.8g |
