SpeedyBee F405 WING MINI Kidhibiti cha Ndege kisichobadilika cha Wing

SpeedyBee F405 WING MINI Kidhibiti cha Ndege kisichobadilika cha Wing

SpeedyBee

$49.00 USD
$49.00 USD
Sale Sold out
Taxes included. Shipping calculated at checkout.

188 orders in last 90 days
  • PayPal
  • Visa
  • Mastercard
  • American Express

Ghala: Uchina/Marekani/Ulaya, Inaweza kuwasilisha kwa nchi zote, pamoja na kodi.

Usafirishaji Bila Malipo: Siku 10-20 kufika.

Express Shipping: 5-8 days;

Uwasilishaji wa Express: Siku 6-14 kufika.

View full details

Vipimo vya SpeedyBee F405 WING MINI FC

Jina la Bidhaa Bodi ya SpeedyBee F405 WING MINI FC
MCU STM32F405, 168MHz, 1MB Flash
IMU(Gyro&Accelerometer) ICM-42688-P
Barometer SPL006-001
Chipu ya OSD AT7456E
Blackbox Slot ya Kadi ya MicroSD
UART seti 6 (USART1, UART2, UART3, UART4, UART5,
UART6 - Imejitolea kwa unganisho la Telemetry ya bodi isiyo na waya)
I2C 1x Inatumika kwa magnetometer, kihisi cha kasi cha anga cha dijiti
ADC 4x (VBAT, Sasa, Analogi RSSI, AirSpeed ​​ya Analogi)
PWM 12x (vijajuu vya pini 9x + pedi 2x za solder + 1x pedi ya "LED")
ELRS/CRSF Mpokeaji Inatumika, imeunganishwa kwenye UART1
SBUS Kibadilishaji kigeuzi kilichojengewa ndani cha ingizo la SBUS (UART2-RX)
LED LEDs 3x za HALI YA FC (Bluu, Kijani) na kiashirio cha 3.3V (Nyekundu)
Analogi RSSI Imeungwa mkono, Inayoitwa "RS"
Kubadilisha Kamera ya Analogi mbili Chaguomsingi kwa Uingizaji Video wa Kamera1 (C1). Badili kati ya C1 na C2 ukitumia ArduPilot Relay au Njia/Mtumiaji wa INAV.
Kamera zote mbili zinapaswa kuwa na umbizo sawa la video, ama PAL au NTSC.
Firmware ya FC inayotumika INAV: SpeedyBeeF405WING (chaguo-msingi)
ArduPilot: SpeedyBeeF405WING
Uzito 5.6g

  Vipimo vya bodi ya SpeedyBee F405 WING MINI PDB


Jina la Bidhaa Bodi ya SpeedyBee F405 WING MINI PDB
Kiwango cha voltage ya pembejeo 7~26V (2~6S LiPo)
Sensor ya Voltage ya Betri Unganisha kwenye ubao wa FC VBAT, 1K:10K (Kipimo 1100 katika INAV, BATT_VOLT_MULT 11.0 katika ArduPilot)
Kihisi cha Sasa cha Betri 80A inayoendelea, kilele cha 150A Unganisha kwenye bodi ya FC Sasa (Kipimo cha 195 katika INAV, 50 A/V katika ArduPilot)
Diode ya Kinga ya TVS Ndiyo
Matokeo ya FC BEC Pato 5.2V +/- 0.1V DC Ampea 2 za sasa zinazoendelea, Kilele cha 3A Kilichoundwa kwa ajili ya FC, Kipokezi, moduli ya GPS, Kihisi cha AirSpeed, moduli ya Telemetry
Ugavi wa umeme wa VTX & Kamera VV ya interface ya nguvu ya VTX inatoa chaguzi mbili za usambazaji wa nguvu: voltage ya betri ya moja kwa moja au BEC 5V iliyojumuishwa (kushiriki voltage ya 5V4A Servo BEC)
Kwa chaguo-msingi, imewekwa kwa voltage ya betri
(Hakikisha safu ya voltage ya pembejeo ya VTX na kamera inaendana)
Kubadilisha hadi usambazaji wa umeme wa 5V kunawezekana kupitia kirukaji cha pedi (kwa kutumia pato la Servo BEC)
(Ikiwa unatumia njia hii, hakikisha mahitaji ya sasa ya servo na VTX yanatosha)
Pato la huduma ya BEC Toleo la 5V +/- 0.1V DC Ampea 4 za sasa zinazoendelea, Nguvu ya 5A Peak inayoweza kubadilishwa, Chaguomsingi ya 5V, 6V kupitia jumper Iliyoundwa kwa ajili ya Huduma.
Uzito 5.5g

Jina la Bidhaa SpeedyBee F405 WING MINI Wireless USB Extender
Usanidi usio na waya (bonyeza kwa muda mrefu kitufe cha BOOT kwa sekunde 6 ili kubadilisha modi)
INAV:Tafadhali hakikisha kuwa swichi ya MSP kwenye UART 6 imewashwa na kuweka kiwango cha uvujaji cha 115200 ArduPilot:Tafadhali hakikisha kuwa Serial 6 imewekwa kwa kiwango cha baud 115200 na itifaki Mavlink2.		 Hali ya BLE, unganisha kwenye APP ya Speedybee
Hali ya Wi-Fi (AP), inayoweza kuunganisha kwa Speedybee APP, QGroundControl APP, MissionPlanner, n.k. WiFi: Speedybee  Nenosiri la eFLY-WIFI: 88888888
Hali ya Wi-Fi (STA), inayoweza kuunganisha kwenye QGroundControl APP, MissionPlanner, n.k.
Hatua ya 1: washa Hotspot ya Kibinafsi;
Hatua ya 2: Weka mtandaopepe, tafuta NAME/Jina la Kifaa/Jina la Mtandao-hewa/n.k.
Hatua ya 3: badilisha jina la sasa kuwa eFLY na nenosiri ni, 88888888
Hali ya kuzima bila waya
Aina ya Mlango wa USB Aina-C
Buzzer 5V Active Buzzer
Uzito 3.2g



Maelezo

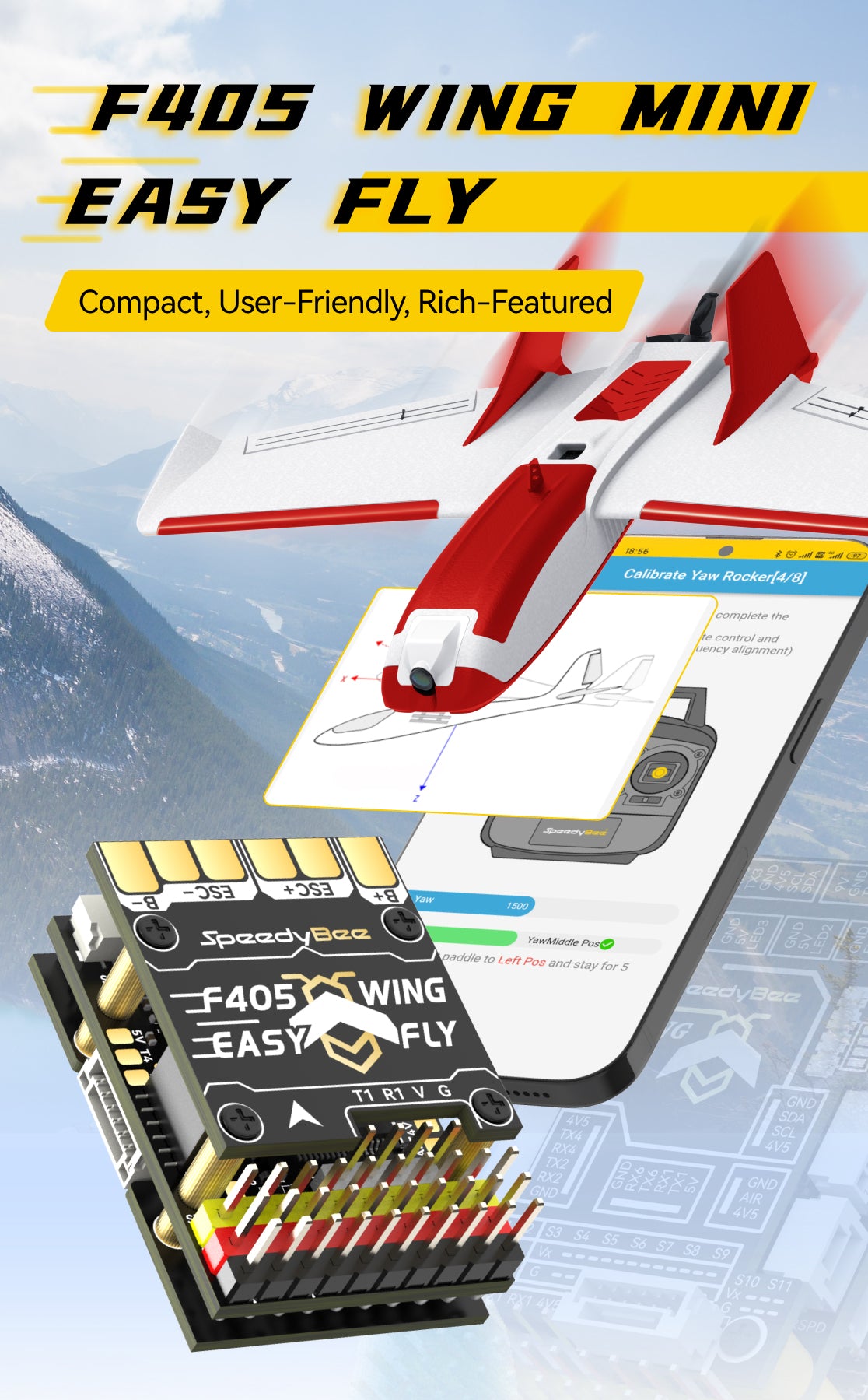

SpeedyBee F405 Wing Mini Easy fly

SpeedyBee F405 WING MINI Kidhibiti cha Ndege kisichobadilika cha Wing: Inayofaa Mtumiaji, Inayoangaziwa Tajiri. Compact na Rahisi Kuruka. 18.56mm Calibrated Yaw Rocker (4/8) kwa udhibiti kamili na upangaji laini.


SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly
Ukubwa Mdogo, Ufungaji Unaobadilika Mega Urahisi
Ndogo lakini kubwa, saizi iliyoshikana ya F405 WING MINI haiathiri utendakazi. Muundo wake mzuri sio tu kuokoa nafasi lakini pia kwa ujanja huunganisha karibu vipengele vyote muhimu. Kuanzia kwenye vyumba vya marubani vya kung'arisha hadi chini ya 250g-bawa zisizohamishika, F405 WING MINI inatoshea kwa urahisi katika nafasi yoyote.
SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly

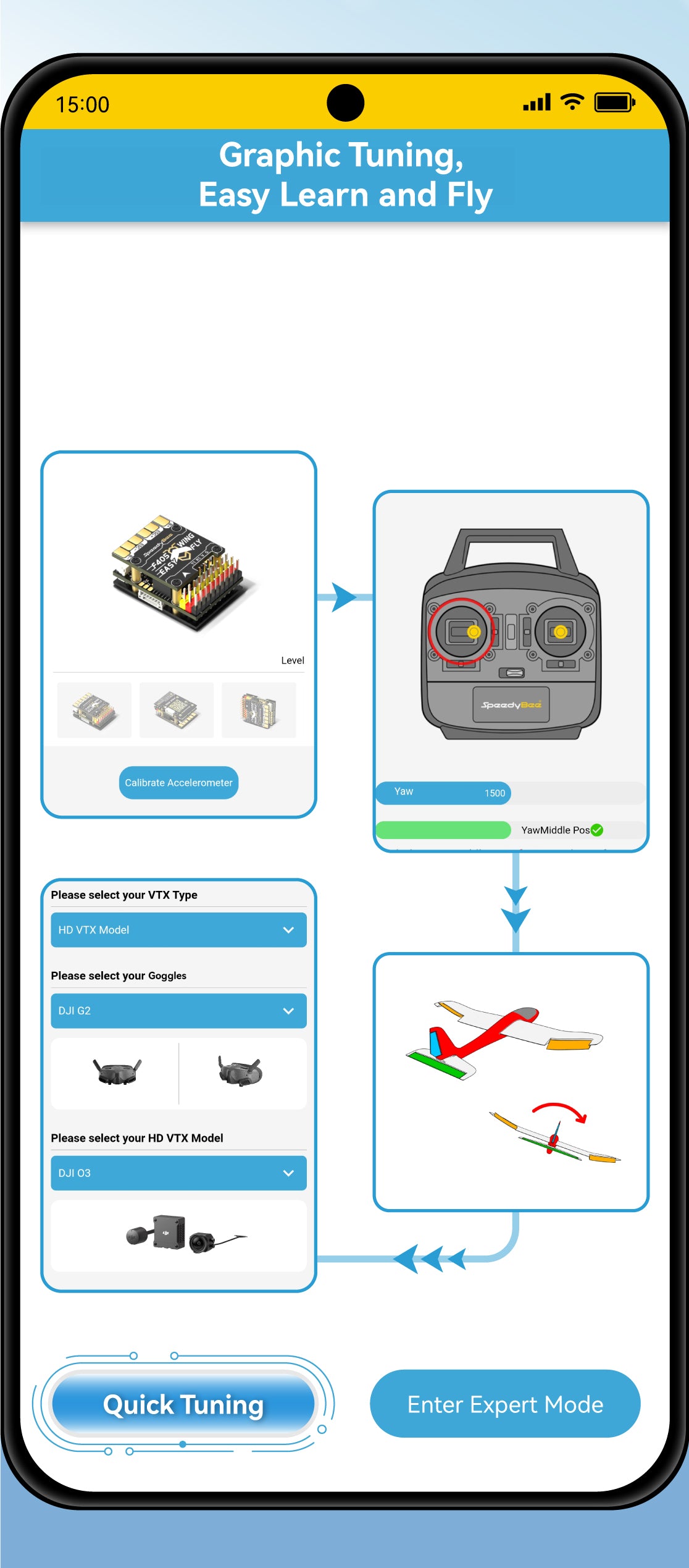

Rahisisha Ugumu: F405 WING MINI hutumia kiolesura cha picha kupitia APP, kubadilisha marekebisho tata ya kiufundi kuwa utendakazi angavu na wa moja kwa moja. Inafaa kwa wanaoanza na wataalam, inapunguza muda wa kusanidi na kukuleta kwenye furaha ya kuruka haraka.
SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly
Ufungaji safi na rahisi,
Chomeka-na-Cheza
F405 WING MINI hutoa usakinishaji nadhifu na wa moja kwa moja. Iwe inaunganisha kamera za GPS au FPV, mpangilio uliopangwa vizuri huhakikisha miunganisho ya haraka na isiyo na shida. Na pedi zilizo na lebo kwenye soketi, hutoa chaguo bora na la kuaminika la kubinafsisha, kusawazisha kikamilifu urahisi wa utumiaji na kuegemea kwa kiwango cha kitaaluma.
SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly

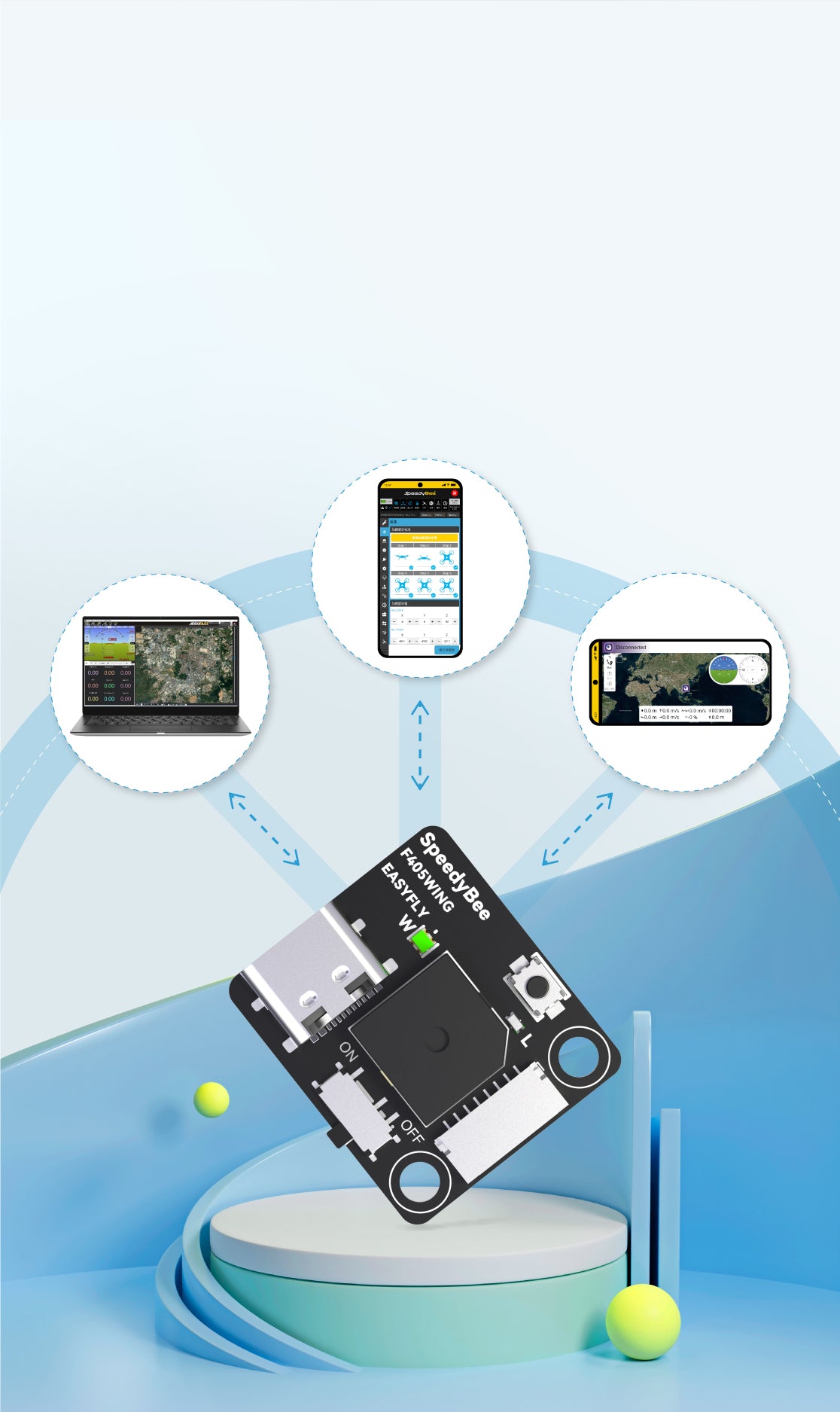

Kurekebisha Bila Waya 2.0:
Utendaji Ulioinuka
Muunganisho wa Papo Hapo na Imara: Kitendaji cha urekebishaji cha wireless cha F405 WING MINI kimeboreshwa hadi toleo la 2.0, na kutoa matumizi rahisi na ya kutegemewa zaidi. Uendeshaji kulingana na programu sasa ni wa haraka zaidi na muda uliopunguzwa wa upakiaji. Hata kwa marekebisho ya umbali mrefu, hujibu kwa haraka, kuhakikisha ufanisi na urekebishaji rahisi.
SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly
Mtazamo mara mbili,
Furaha maradufu
Gundua Maono Yako: F405 WING MINI inatanguliza ubadilishaji wa kamera mbili bila hitaji la mifumo changamano. Kwa swichi rahisi ya kitufe kimoja, unaweza kukamata kwa urahisi mitazamo mbalimbali kutoka kwa kamera tofauti. Iwe unataka kunasa mandhari ya kuvutia au kufuata miundo, kila safari ya ndege ni uchunguzi wa kusisimua uliojaa pembe na furaha.
*Kipengele hiki kwa sasa kinaweza kubadilisha kati ya kamera za analogi pekee.
SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly

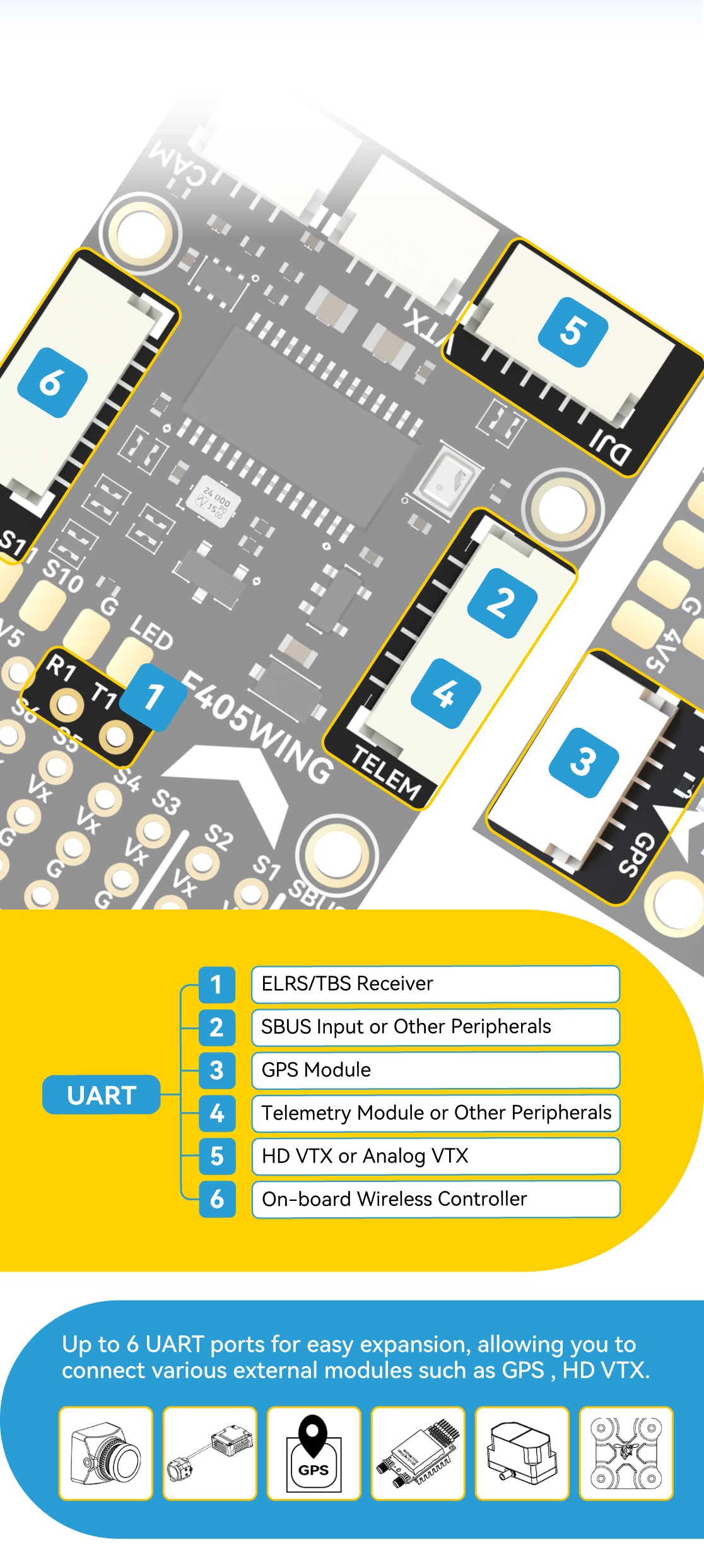

Kipindi kamili cha Pinout cha MCU:
Hakuna Mkanganyiko Tena wa Kiolesura
SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly

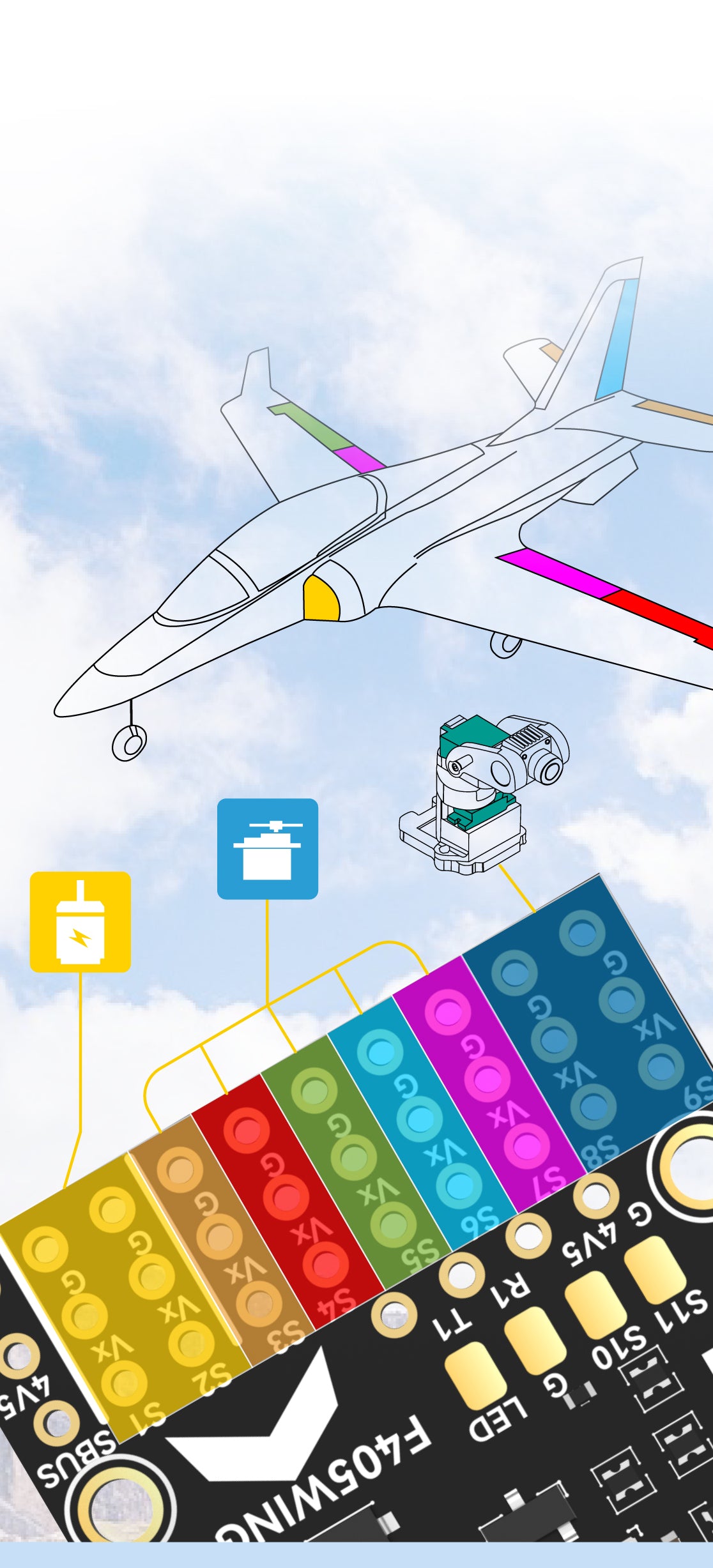

Hadi matokeo 11 ya PWM
Vichwa 9 vya pini moja kwa moja
Pedi 3 za solder zilizohifadhiwa
Kwa udhibiti wa motor na servo

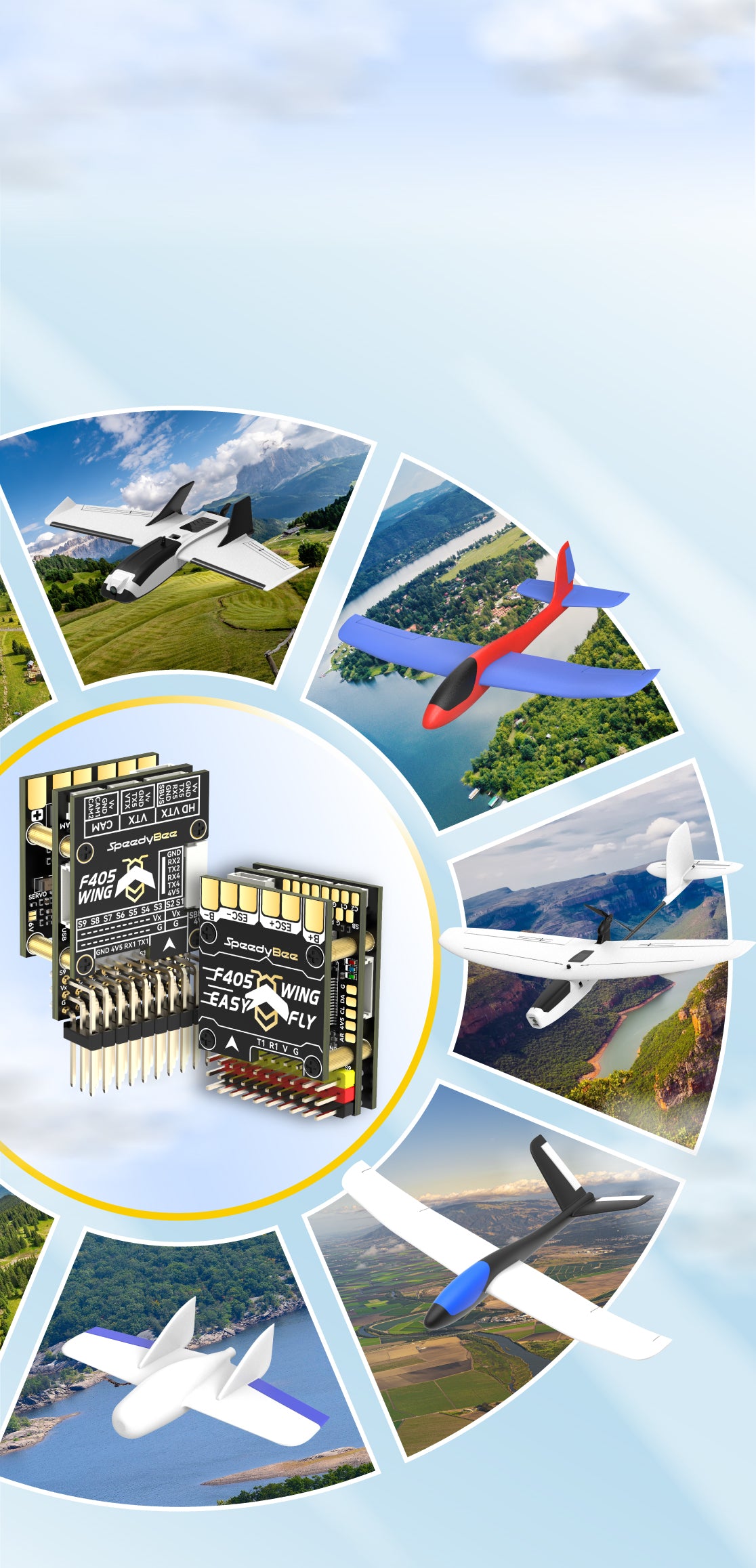

Inafanya F405 WING MINI kufaa kwa aina mbalimbali za ndege za mrengo zisizobadilika, ikiwa ni pamoja na ndege za mpangilio wa kawaida, ndege ya V-tail, ndege yenye flaperons, na VTOL.
*Tafadhali rejelea maagizo kwa mipangilio ya kina ya matokeo.
SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly

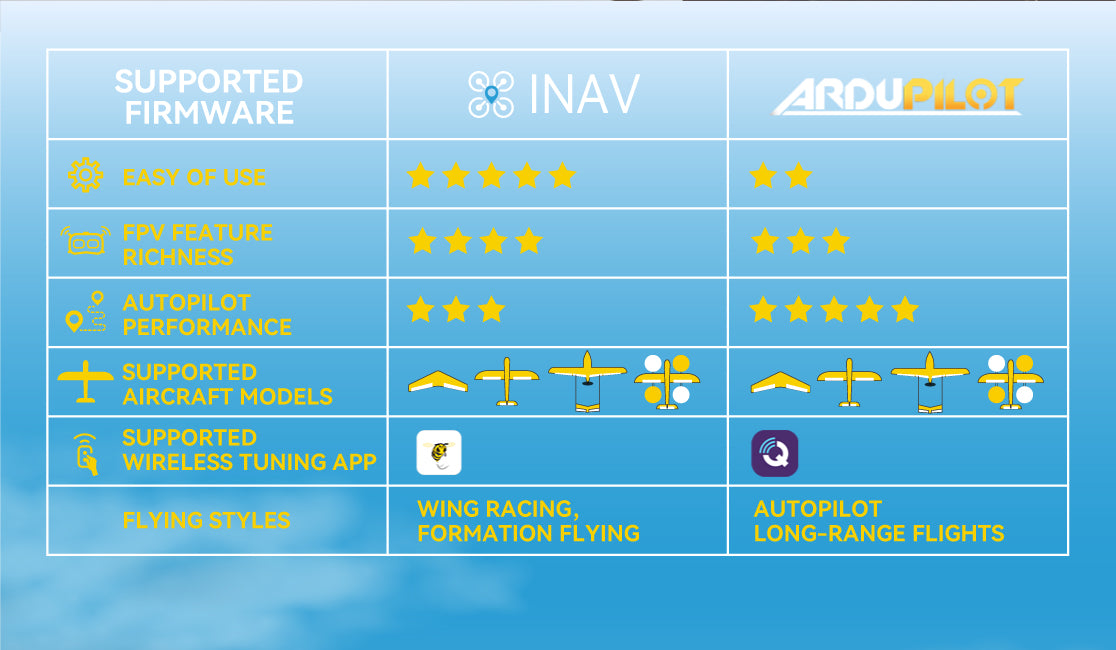

Firmwares mbili za INAV / ArduPilot, Chagua Unavyopenda
INAV inatoa usanidi unaomfaa mtumiaji kwa ushughulikiaji wa ndege wa FPV kwa urahisi, huku ArduPilot hutoa uwezo wa hali ya juu wa kuchunguza mitindo yenye changamoto zaidi ya kuruka.
Imarisha safari yako ya ndege, kupaa kiotomatiki, Mashindano ya Wing, Formation Flying... iwe wewe ni mwanzilishi au mtaalamu, F405 WING MINI inaweza kutimiza ndoto zako zote za kuruka.
SpeedyBee F405 Wing Mini Easy fly
SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly

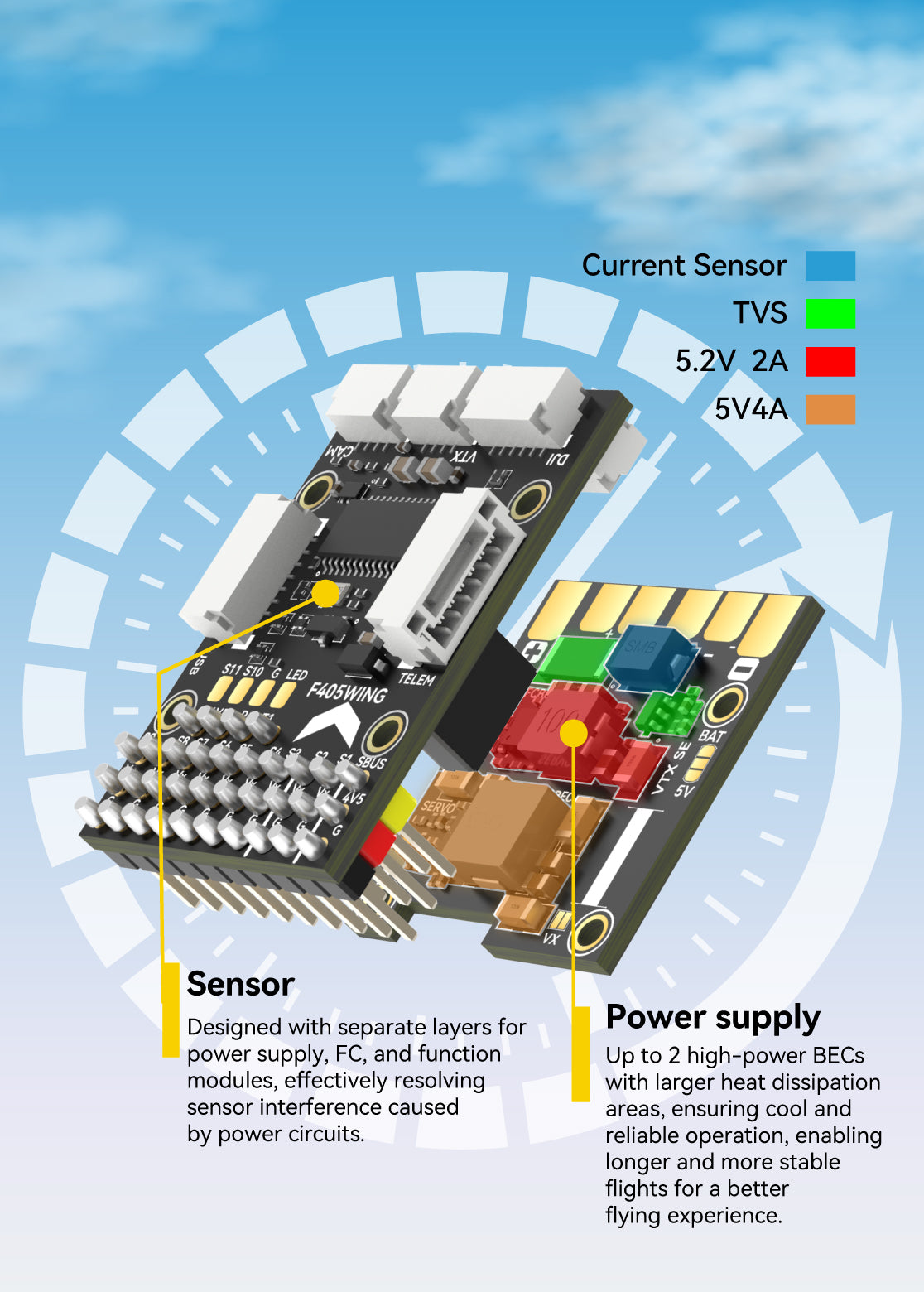

Muundo wa Kompyuta ya Tabaka Nyingi kwa Uendeshaji Pori na Imara Bila Kuingiliwa
SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly
Kuruka Wima na Kutua Kuruka Popote!
F405 WING MINI, yenye kuruka na kutua wima bila imefumwa, na urekebishaji angavu kupitia programu dhibiti ya INAV 7.0, huwawezesha wapendaji kuchunguza ndege wima kwa urahisi. F405 WING MINI ni rahisi kutumia, inatoa urahisi katika mazingira ya mijini na wazi.
SpeedyBee F405 Mini FC, SpeedyBee F405 Wing Mini Easy fly

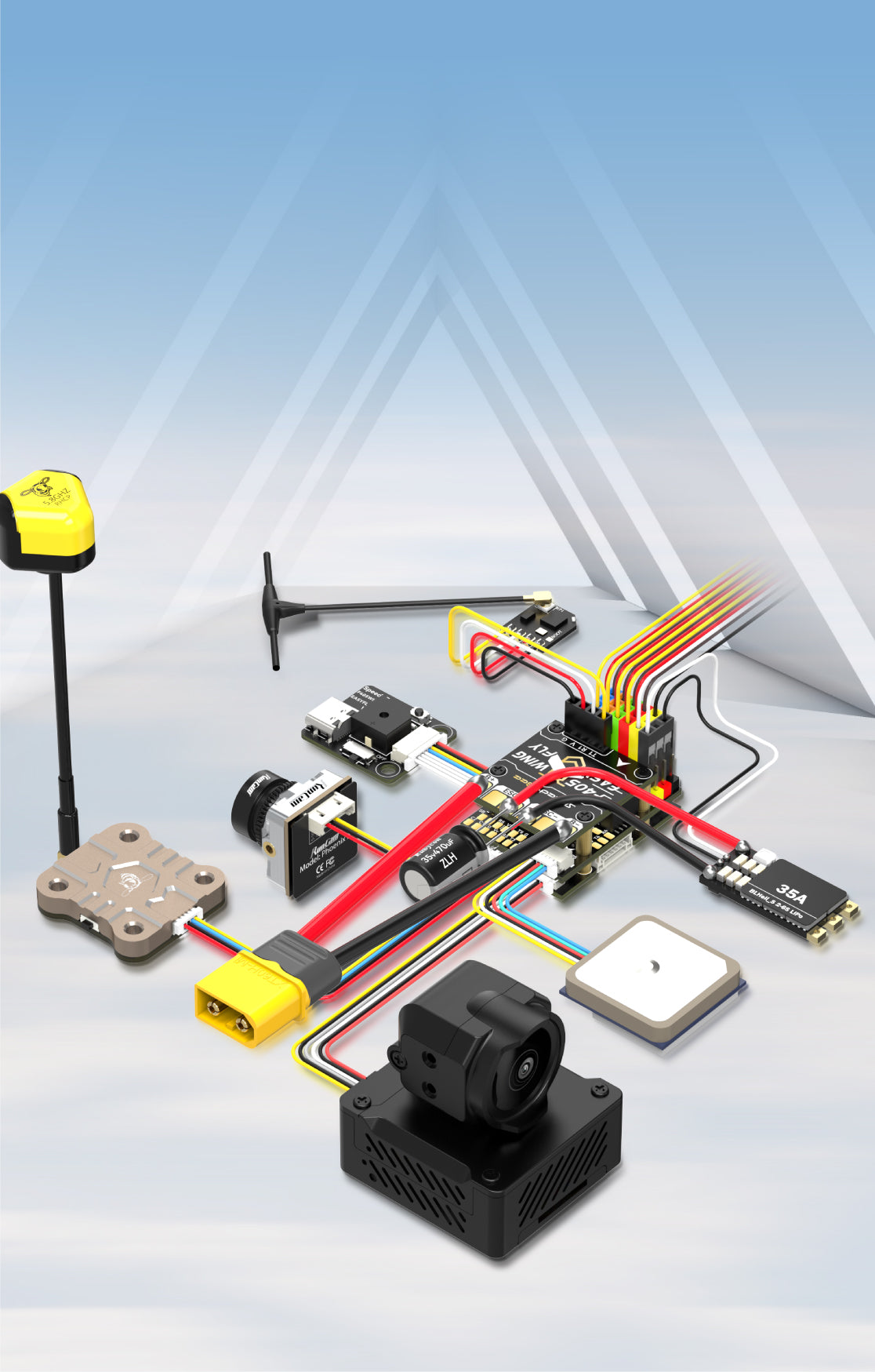

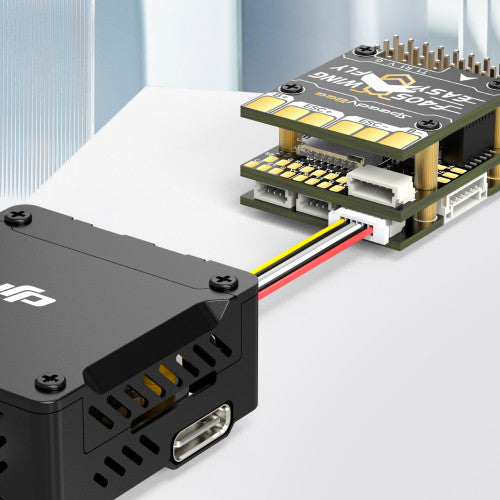

HD na Ana VTX:
Kiolesura cha Moja kwa moja cha programu-jalizi-na-Cheza
HD na Analogi, chaguo rahisi za kuruka. Kiolesura cha programu-jalizi cha F405 WING MINI kinaweza kutumia HD na Analogi VTX.
SpeedyBee F405 Wing Mini Easy fly

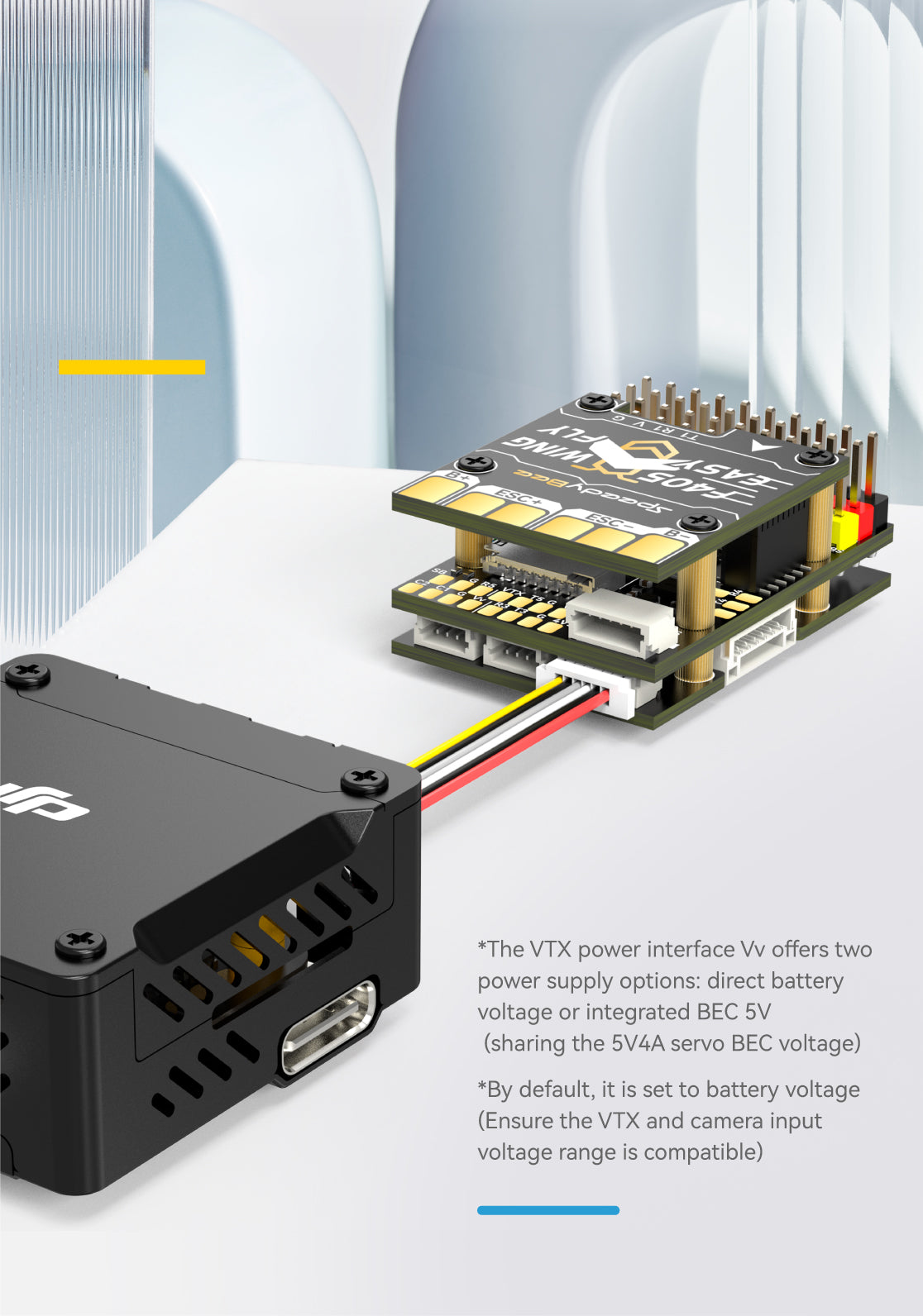

Kiolesura cha nguvu cha VTX hutoa chaguzi mbili za usambazaji wa nguvu: voltage ya betri ya moja kwa moja au BEC 5V iliyounganishwa, kugawana voltage sawa na servo BEC. Mpangilio chaguo-msingi ni volteji ya betri, inayohakikisha upatanifu na masafa ya voltage ya pembejeo ya kamera ya VTX.


SpeedyBee F405 Wing Mini Easy fly

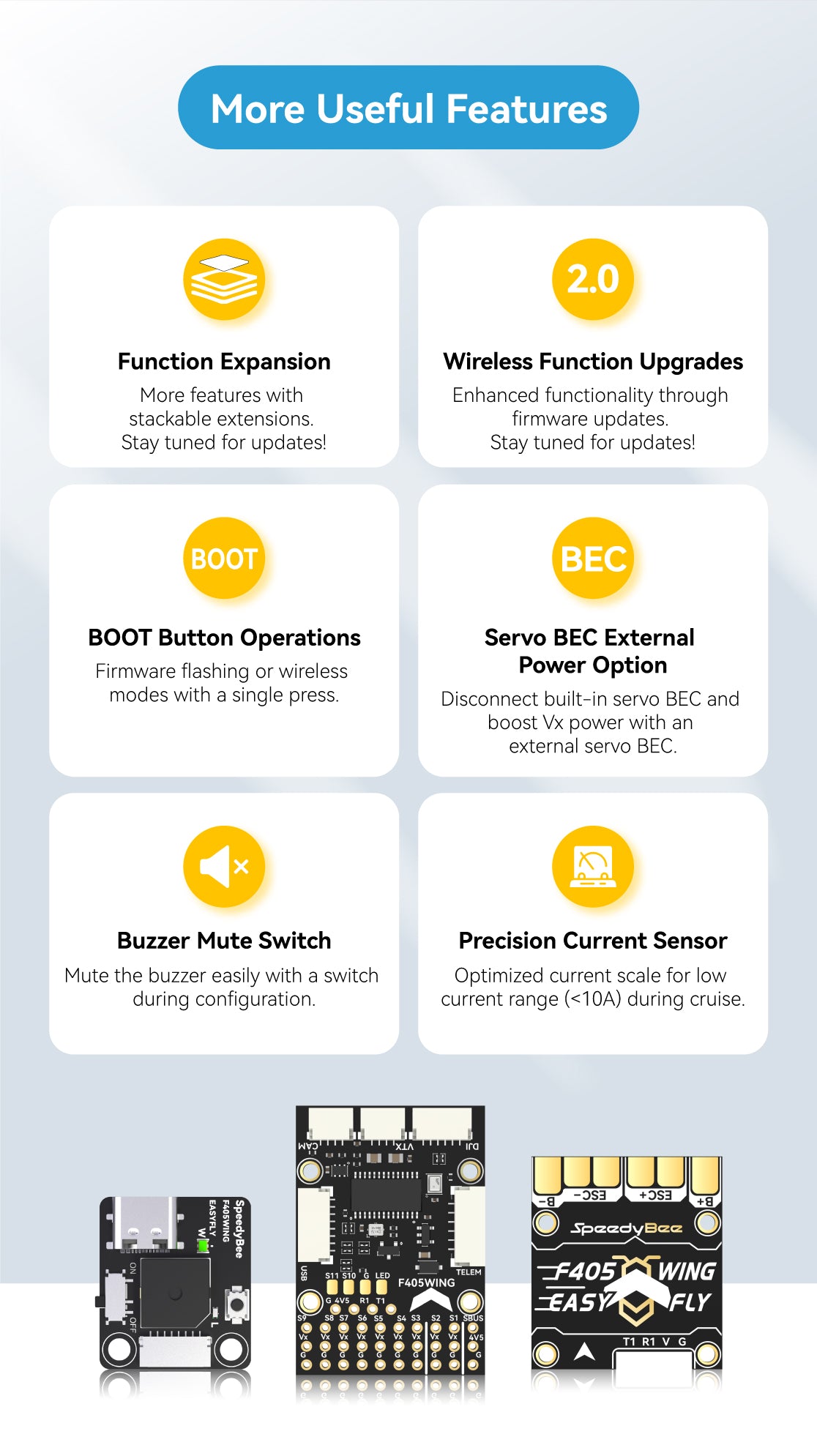

Kidhibiti cha Ndege kisichobadilika cha SpeedyBee F405 WING MINI hutoa vipengele muhimu zaidi vyenye utendakazi ulioimarishwa kupitia viendelezi vinavyoweza kupangwa. Hii ni pamoja na masasisho ya programu dhibiti, utendakazi wa kitufe cha kuwasha, na chaguzi za kuwaka nje au nguvu zisizotumia waya kwa kubonyeza mara moja. Zaidi ya hayo, ina servo BEC iliyojengewa ndani, kihisi cha usahihi cha sasa, swichi ya buzzer buzzer, na kiwango cha sasa kilichoboreshwa kwa kiwango cha chini wakati wa usanidi.


SpeedyBee F405 Wing Mini Easy fly

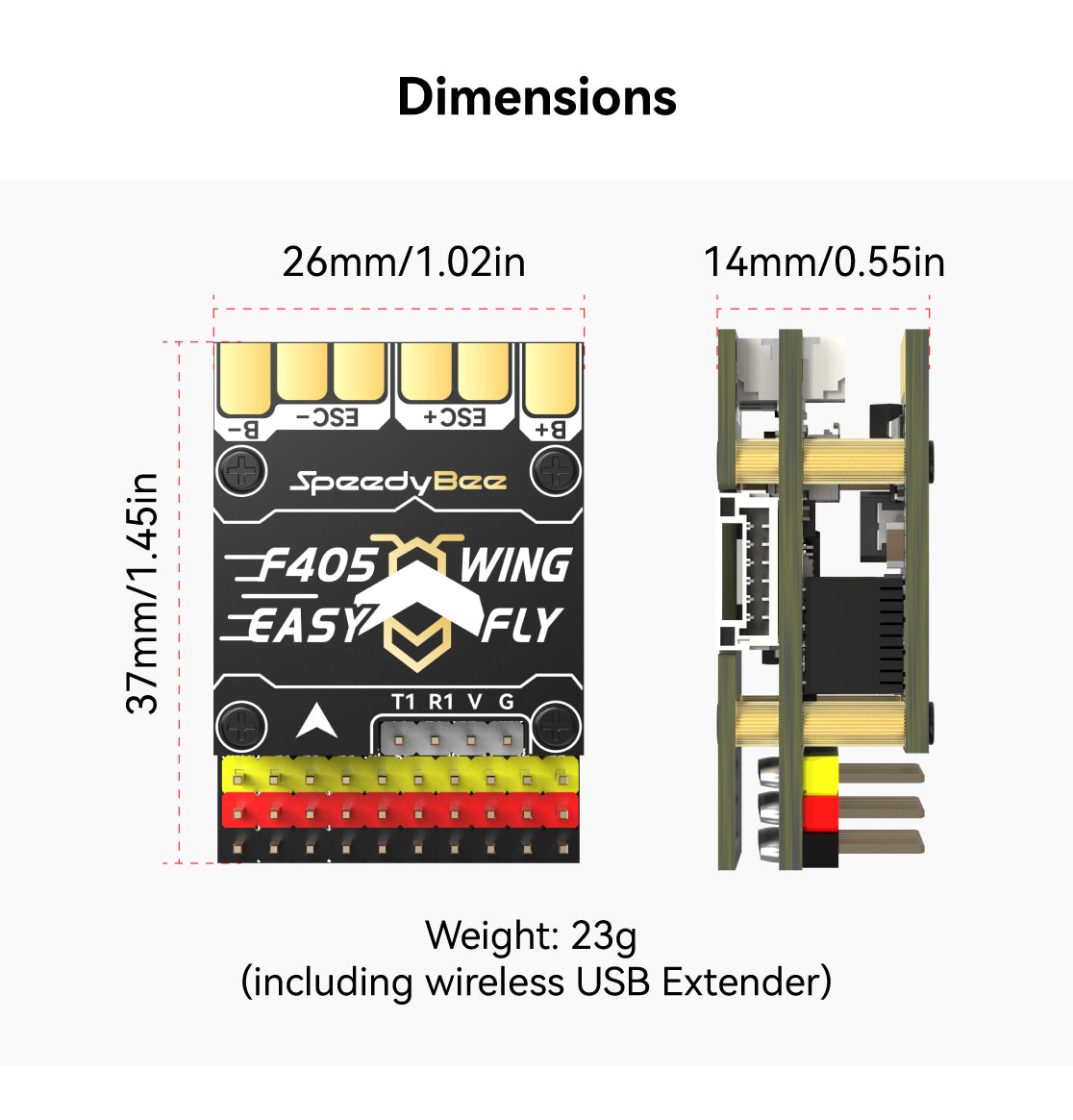

Vipimo: 26mm/1.02in, 14mm/0.55in; Kidhibiti cha Ndege cha Mrengo Mwepesi F405 Wing Mini Fasta


SpeedyBee F405 Wing Mini Easy fly

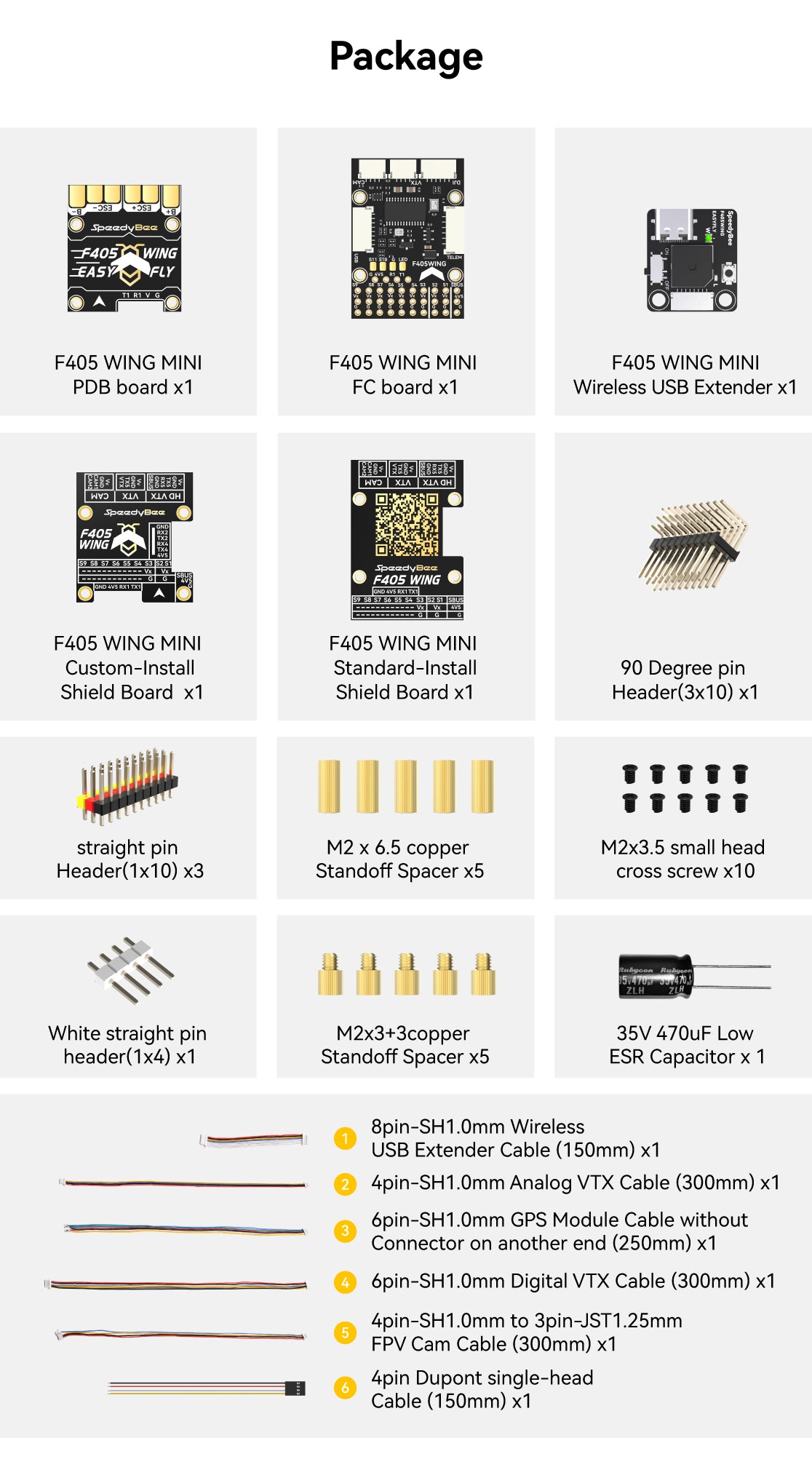

SpeedyBee F405 WING MINI ni kidhibiti kisichobadilika cha ndege kilichoundwa kwa ndege ndogo. Inaangazia bodi ya PDB na bodi ya FC iliyo na muunganisho wa waya wa USB. Kifurushi hiki kinajumuisha vipengee vingi kama vile ngao, vichwa, spacers za kusimama, na mikusanyiko ya kebo. Hizi ni pamoja na VTX ya analogi, VTX ya dijiti, moduli ya GPS, kamera ya FPV, na nyaya za Dupont.
