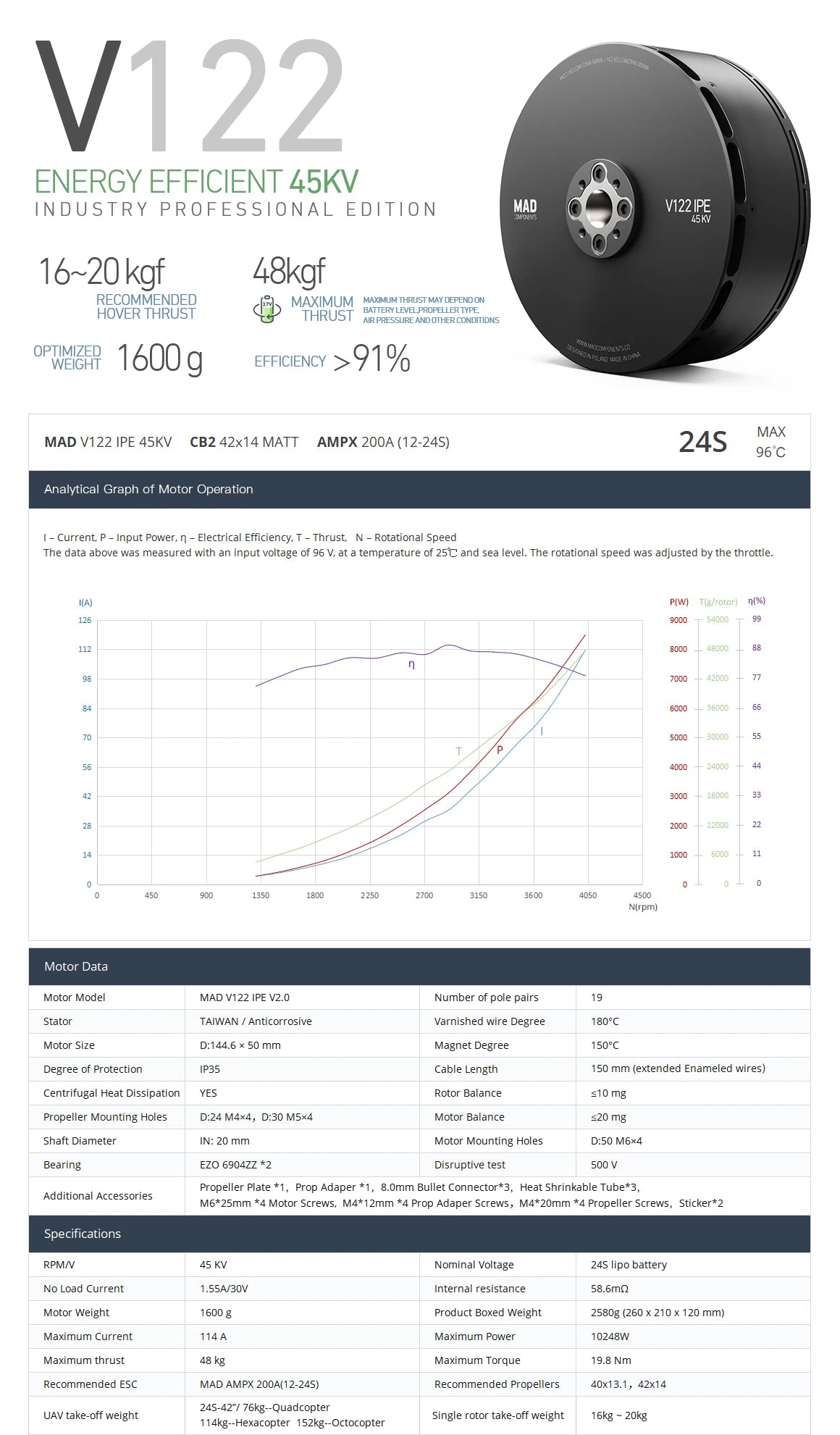

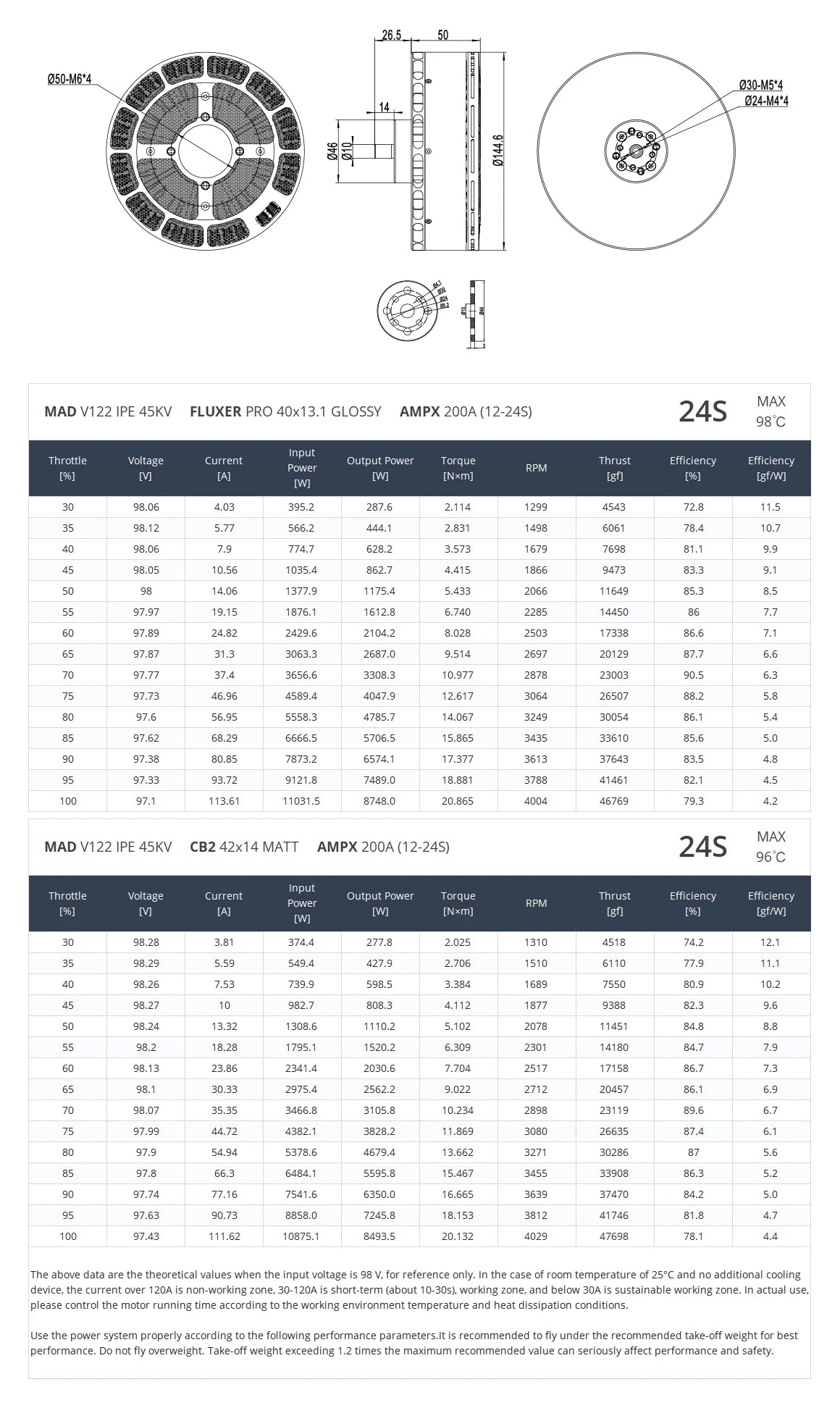

V122 VTOL Drone Motor Overview
Mota ya MAD V122 IPE V2.0 ni injini ya utendaji wa juu, inayozuia ulikaji iliyoundwa kwa ajili ya droni za VTOL. Kwa ukubwa wa stator ya D: 72 × 33.5 mm na shahada ya ulinzi ya IP35, inahakikisha kudumu na uendeshaji wa kuaminika katika hali mbalimbali. Motor ina usanidi wa jozi 19 za fito, waya yenye varnish yenye uwezo wa kustahimili 220°C, na kiwango cha juu cha joto cha mizani ya 180°C.
Imeundwa kwa ajili ya uondoaji wa joto kwa ufanisi, motor hii inajumuisha utenganishaji wa joto katikati na usanidi wa shimo nyingi za kupandikiza za propela (D:24 M4×4, D:30 M5×4, na D:50 M6×4). Kipenyo cha shimoni ni 20 mm, na motor inajumuisha fani 6904ZZ * 2 kwa uendeshaji laini. Zaidi ya hayo, inaauni urefu wa kebo ya milimita 150 na waya zilizopanuliwa zisizo na kiwi, kuhakikisha muunganisho rahisi.
Ikiwa na mkondo usio na mzigo wa 1.5A/30V, injini ina uzito wa g 1600 na inaweza kushughulikia kiwango cha juu cha sasa cha 114 A, ikitoa msukumo wa hadi kilo 48. Inafanya kazi kwa voltage ya jina la 24S lipo betri, na upinzani wa ndani wa 58.6mΩ, na hutoa pato la juu la nguvu la 10248W na torque ya juu ya 19.8 Nm. Injini inafaa kwa UAV kubwa zenye propela zinazopendekezwa za 40x13.1 na 42x14, zinazosaidia uzani wa kuondoka hadi 76kg kwa quadcopters na 152kg kwa pweza, na uzito wa rotor moja wa kuchukua kutoka 16kg hadi 20kg.
Jedwali la Data ya Motor
Kigezo | Thamani |
---|---|
Model ya Mota | MAD V122 IPE V2.0 |
Idadi ya jozi za nguzo | 19 |
Stator | Kizuia kutu |
Shahada ya Waya yenye fenicha | 220°C |
Ukubwa wa Gari | D:72 × 33.5 mm |
Shahada ya Ulinzi | IP35 |
Upunguzaji wa Joto la Kati | NDIYO |
Mashimo ya Kuweka Propeli | D:24 M4×4, D:30 M5×4 |
Kipenyo cha Shaft | IN: 20 mm |
Inayozaa | 6904ZZ*2 |
Salio la Gari | 180°C |
Urefu wa Kebo | 150 mm (Waya zilizopanuliwa zenye Enamele) |
Salio la Rota | ≤10 mg |
Salio la Gari (itaja mara ya pili) | ≤20 mg |
Mashimo ya Kuweka Motors | D:50 M6×4 |
Jaribio la usumbufu | 500 V |
Jedwali la Viagizo
Kigezo | Thamani |
---|---|
RPM/V | 45 KV |
Hakuna Mzigo wa Sasa | 1.5A/30V |
Uzito wa Gari | 1600 g |
Kiwango cha Juu cha Sasa | 114 A |
Upeo wa juu zaidi wa msukumo | 48 kg |
ESC Iliyopendekezwa | MAD AMPX 200A (12-24S) |
Nominella Voltage | 24S lipo betri |
Upinzani wa ndani | 58.6mΩ |
Uzito wa Bidhaa | 2580g (260 x 210 x 120 mm) |
Nguvu ya Juu | 10248W |
Torque ya Juu | 19.8 Nm |
Propela Zinazopendekezwa | 40x13.1 , 42x14 |
UAV uzito wa kuondoka | 24S:42”/ 76kg--Quadcopter 114kg--Hexacopter 152kg--Octocopter |
Uzito wa kuchukua rota moja | 16kg ~ 20kg |
MAD V122 VTOL Drone Motor Maelezo
![MAD V122 VTOL Drone Motor, High-performance brushless motor for large VTOL drones up to 114kg.](http://rcdrone.top/cdn/shop/files/S4a745ce483fe4e6fb3b714d608d4f436X.webp?v=1717939482&width=1445)
![MAD V122 VTOL Drone Motor - 24S 45KV 48kgf Brushless Motor Suitable for 76KG Quadcopter 114KG Hexacopter](http://rcdrone.top/cdn/shop/files/S2642971de47c4aa6b8dfab6356d40079s.webp?v=1717939482&width=1445)
![MAD V122 VTOL Drone Motor, High-performance VTOL drone motor for 76KG quadcopters or 114KG hexacopters, designed and manufactured by MAD Components.](http://rcdrone.top/cdn/shop/files/Sa19f52bf40244d72aa9dcb553b7f993fi.webp?v=1717939482&width=1445)
![MAD V122 VTOL Drone Motor, High-performance VTOL drone motor with 24S, 45KV, and 48kgf power.](http://rcdrone.top/cdn/shop/files/S069e49ea2e904f26aa61e3a5d37f1042y.webp?v=1717939482&width=1445)
![MAD V122 VTOL Drone Motor, High-performance VTOL drone motor with 45KV, suitable for heavy-duty quadcopters/hexacopters.](http://rcdrone.top/cdn/shop/files/S1586064be0fe44e1ac534b81d84a7024s.webp?v=1717939481&width=1445)
