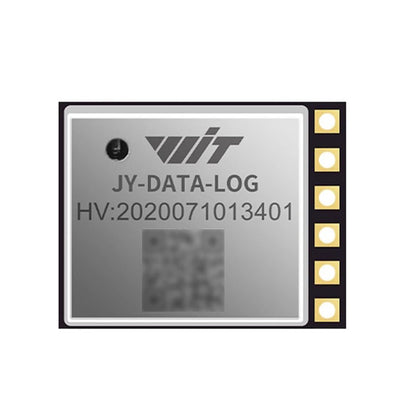

Moduli ya Kurekodi Data ya Serial ya WitMotion JY-DATA-LOG / JY-DATA-LOG-BLE, Kirekodi cha SD Card cha TTL, BLE5.0, 3.3-5V

Muhtasari

WitMotion JY-DATA-LOG ni moduli ya rekodi ya data ya serial iliyoundwa kwa ajili ya uhifadhi wa data ya kasi ya juu kwenye kadi ya SD. Inafanya kazi kama "sanduku jeusi": data huhifadhiwa katika TXT format kwenye kadi ya SD, na vigezo vinaweza kuanzishwa kupitia faili iliyoundwa config.txt . Mitindo miwili inapatikana: JY-DATA-LOG (kawaida) na JY-DATA-LOG-BLE (toleo la Bluetooth/BLE).

Vipengele Muhimu

• Uhifadhi wa data ya serial kwenye kadi ya SD (logger ya kadi ya SD ya kasi ya juu)
• 16KB buffer/cache kubwa kusaidia kuepuka kupoteza data (imeelezwa kama “eneo kubwa la buffer la 16KB, epuka kupoteza data”)
• Faili zilizorekodiwa huhifadhiwa katika . TXT format kwenye kadi ya SD
• Katika kuwasha kwa mara ya kwanza na kadi ya SD imeingizwa, moduli inaunda config.txt (inasababisha vigezo vya baud rate, nk.); kiwango cha baud cha rekoda kinapaswa kuendana na kiwango cha baud cha IMU
• Usanidi na uandishi kupitia config.txt (baud, nambari za pakiti/faili, kikomo cha ukubwa wa faili)
• Ulinzi wa shield na hali nyingi za mwanga wa kiashiria (rahisi kuchambua)
• Bluetooth SD Rekoda (JY-DATA-LOG-BLE): marekebisho ya mbali kupitia Bluetooth; Bluetooth inaweza kuona rekodi za data za wakati halisi na kutuma data wazi; inaweza kuweka kikomo cha ukubwa wa faili na alama ya wakati wa data
• Programu ya PC inatolewa kwa watumiaji kuendeleza na kupima

Vipimo

Kiunganishi (M定义 ya pini)

Maelezo ya Mipangilio (config.txt)

• Mstari wa mfano wa mipangilio unaonyeshwa: baud=2,pack=1,FileSizeLimit:0
• Orodha ya baud inaonyeshwa: 0:2400, 1:4800, 2:9600, 3:19200, 4:38400, 5:57600, 6:115200, 7:230400, 8:460800
• Maelezo yanaonyeshwa (JY-DATA-LOG-BLE): baud=2 inamaanisha kiwango cha baud ni 9600
• Maelezo yanaonyeshwa: pack=00006 inamaanisha jina la faili linalorekodiwa linalofuata ni LOG00006.TXT (nambari ya serial inaongezeka kiotomatiki bila mabadiliko ya mkono)
• Maelezo yaliyoonyeshwa: FileSizeLimit=0 inamaanisha ukubwa wa faili haujawekwa mipaka; ikiwa FileSizeLimit=1024, mipaka ni data 1K

Programu

• TTL data ya kuandikwa kwenye kadi ya SD kwa ajili ya sensorer na wadhibiti (e.g. , kurekodi data za serial za IMU)
• Kuhakikisha na kukamata data za majaribio ambapo moduli ya kurekodi data ya SD kadi ndogo inahitajika

Support

Kwa maswali ya kabla ya mauzo na msaada wa usanidi, wasiliana na https://rcdrone.top/ au tuma barua pepe [email protected].

Maelezo

Chagua JY-DATA-LOG ya kawaida kwa ajili ya kurekodi TTL kwa nyaya, au toleo la JY-DATA-LOG-BLE kwa udhibiti wa ziada wa Bluetooth/BLE.

Data za serial zilizorekodiwa zinahifadhiwa kwenye kadi ya SD kama faili za .TXT, huku mipangilio ikitengenezwa katika faili ya config.txt wakati wa kuwasha kwa mara ya kwanza.

Usanidi wa haraka unashughulikiwa kwa kuhariri config.txt kwa kiwango cha baud, nambari za faili za logi zinazoongezeka kiotomatiki, na mipaka ya ukubwa wa faili inayoweza kuchaguliwa.

Bluetooth/BLE inakuwezesha kubadilisha vigezo vya kurekodi kwa mbali na kufuatilia hali ya kurekodi wakati data inandikwa kwenye kadi ya SD.

Vipimo vya umeme na utendaji vinajumuisha 3.3–5V usambazaji, kiunganishi cha TTL serial, na viwango maalum vya baud na throughput.

Vipimo vidogo vinafanya kuunganishwa kuwa rahisi: toleo la kawaida na BLE linatofautiana kwa urefu na unene huku likihifadhi 2.54 mm pad pitch.

Maelezo wazi ya pini yanarahisisha wiring: nguvu, UART TX/RX, udhibiti wa kuwezesha, na pato la onyo la cache-alarm yote yamewekwa wazi.
