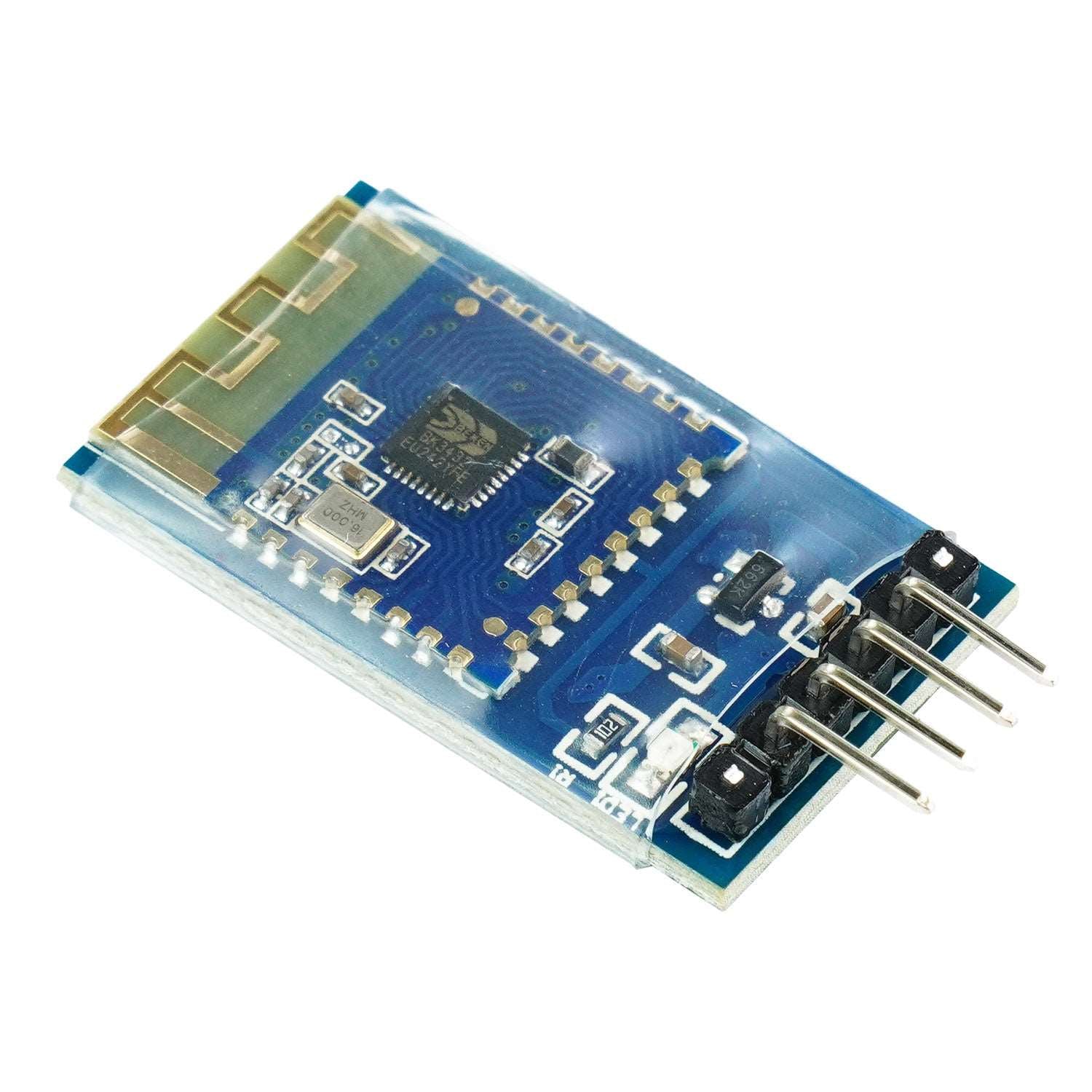

Yahboom Moduli ya Bluetooth 5.0 Aina ya Bidhaa CC2541 BLE UART SPP NFC Matumizi Madogo ya Nguvu Kiungo cha Data cha Wireless hadi 60m

Muhtasari

Moduli hii ya Bluetooth ni moduli ya Yahboom Bluetooth 5.0 kwa ajili ya usambazaji wa data wa wireless wenye akili. Inatumia chip ya CC2541 yenye nafasi ya 256KB na inafuata kiwango cha V5.0 BLE Bluetooth. Moduli hii inasaidia amri za AT kubadilisha vigezo kama vile kiwango cha baud cha bandari ya serial, jina la kifaa, na nenosiri la kuunganishwa. Inatoa kiunganishi cha UART, inasaidia itifaki ya bandari ya serial ya Bluetooth SPP, na ina kipengele cha Nguvu ya Chini / Mawasiliano ya Uwanja wa Karibu pamoja na ulinzi wa bomba la joto la uwazi.

Vipengele Muhimu

• Moduli ya Bluetooth 5.0: BLE 5.0 (inasadifiana na BLE 4.0 / BLE 4.2)
• Matumizi ya chini ya nguvu (iliyosemwa kuwa ni 1/10 tu ya Bluetooth 2.0)
• Umbali wa mawasiliano: hadi mita 60 (inategemea mazingira)
• Mawasiliano ya Uwanja wa Karibu: simu ikiwa karibu na moduli inaruhusu utambuzi na muunganisho wa kiotomatiki; hakuna uunganisho unaohitajika (karibu na muunganisho wa kiotomatiki)
• Uungwaji mkono wa amri za AT kwa usanidi wa vigezo
• Uhamasishaji wazi: hakuna kikomo cha byte kwa kiwango cha baud 9600
• Antenna ya PCB iliyojengwa ndani
• Uungwaji mkono wa programu ya mbali ya Bluetooth yenye uunganisho wa kiotomatiki (iOS/Android)
• Uungwaji mkono wa bodi ya upanuzi wa dereva; inarejelea bodi za dereva za servo za channel 16 na channel 24

Vipimo

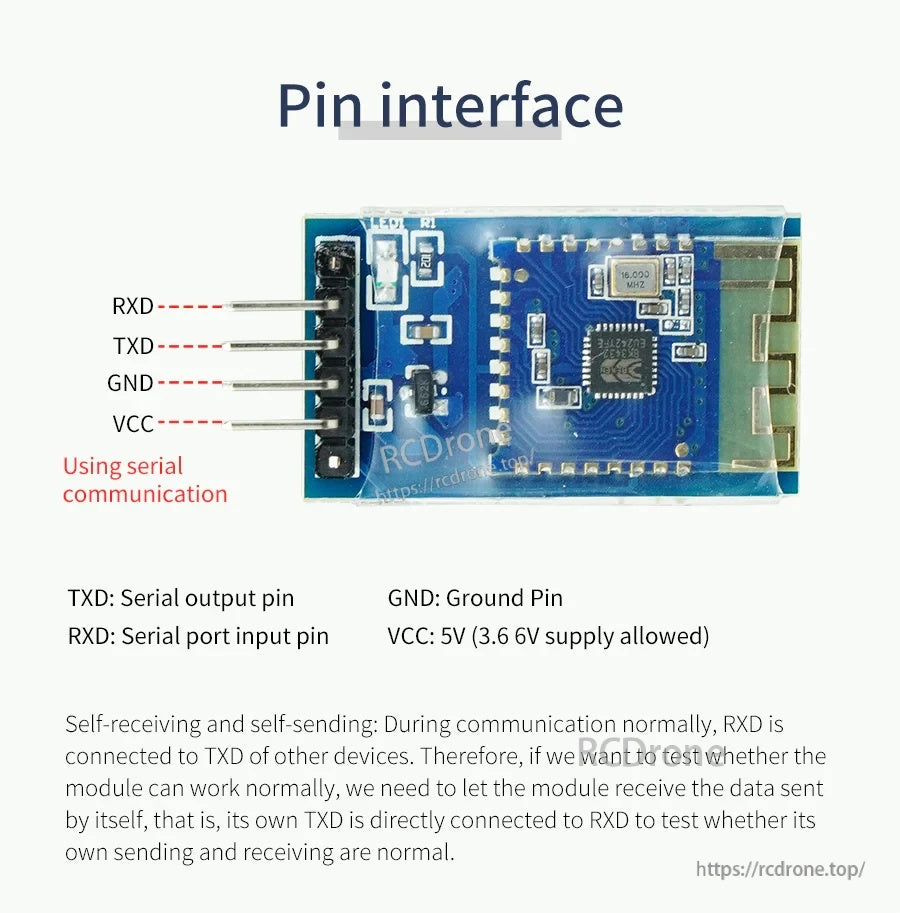

Kiunganishi cha Pin (UART)

• TXD: Pin ya kutoa mfululizo
• RXD: Pin ya kuingiza mfululizo
• GND: Pin ya ardhi
• VCC: 5V (ugavi wa 3.6V unaruhusiwa)

Jaribio la kupokea na kutuma lenyewe: wakati wa mawasiliano ya kawaida, RXD inachanganya na TXD ya kifaa kingine. Ili kujaribu moduli yenyewe, ung'anisha TXD yake moja kwa moja na RXD ili kuthibitisha kutuma/kupokea.

Programu & Pakua Maelezo

• APP inasaidia iOS/Android na inatoa udhibiti wa mbali wa Bluetooth na kuunganishwa kiotomatiki.
• Maelekezo ya kupakua yanaonyeshwa: Watumiaji wa Android wanaweza kusoma msimbo wa QR kwenye ukurasa wa nyumbani kupitia kivinjari, au kutafuta "YahboomRobot" kwenye Play Store; watumiaji wa iOS wanaweza kusoma msimbo wa QR kwenye ukurasa wa nyumbani kupitia kamera, au kutafuta "YahboomRobot" kwenye App Store.
• Ilani ya utambuzi wa kiwanda inaonyeshwa: programu ya simu ya mkononi inayotumiwa na bidhaa za Yahboom inaweza kutambua moduli hii, lakini haiwezi kutambua bidhaa za chapa nyingine zenye moduli ya Bluetooth.

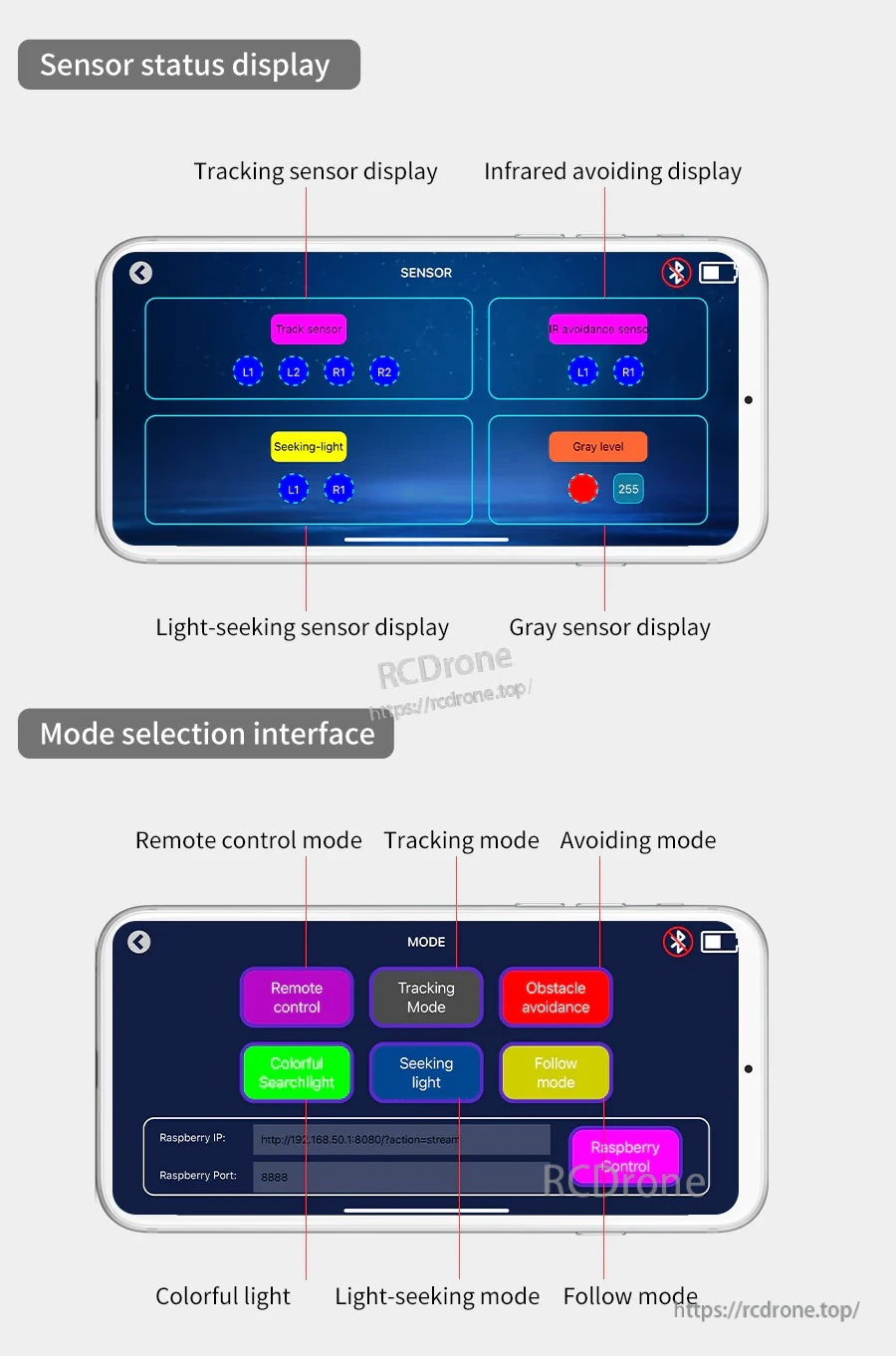

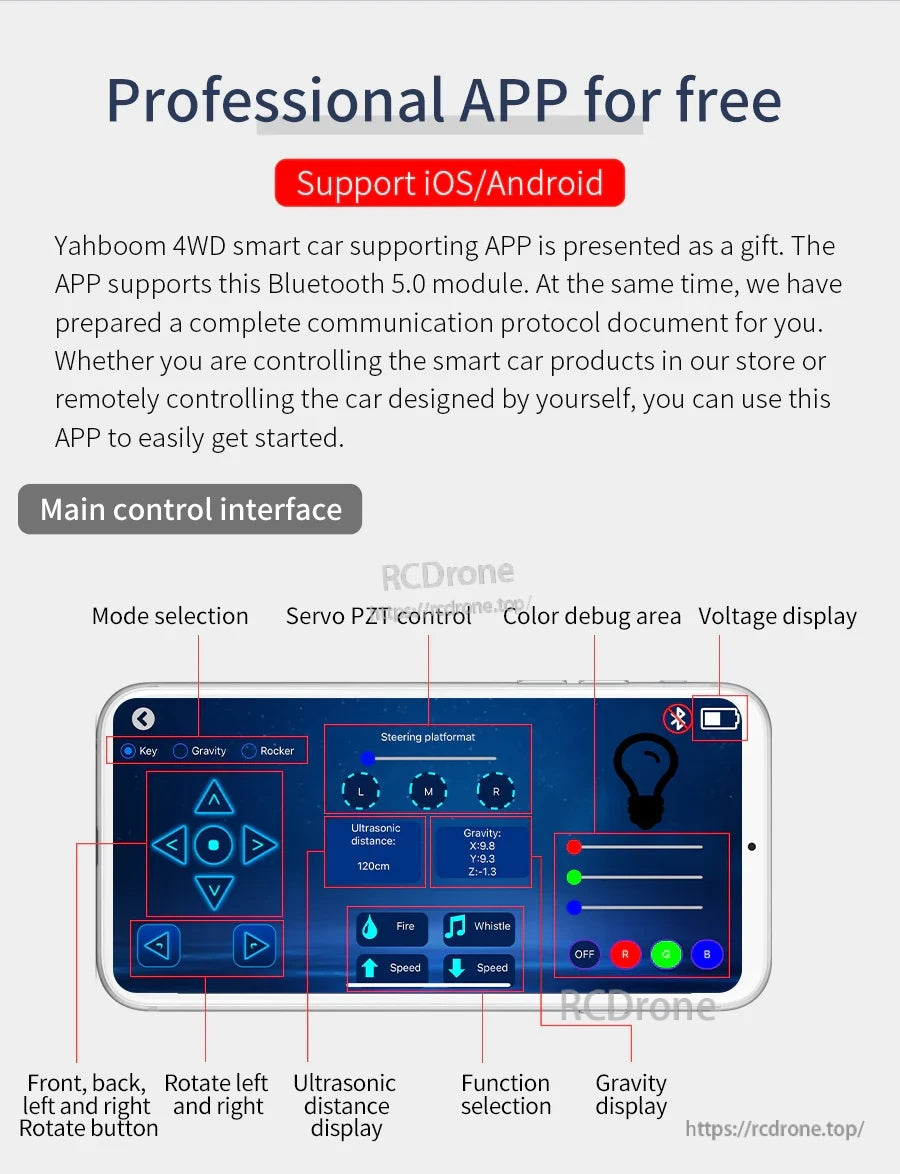

• Vitambulisho vya UI vya mfano vya APP vinaonyeshwa: Uchaguzi wa hali; Udhibiti wa Servo PZT; Eneo la kukagua rangi; Onyesho la voltage; na skrini za sensor/hali ikiwa ni pamoja na onyesho la sensor ya kufuatilia, onyesho la kuepuka infrared, onyesho la sensor inayotafuta mwanga, onyesho la sensor ya kijivu, hali ya udhibiti wa mbali, hali ya kufuatilia, hali ya kuepuka, mwanga wa rangi, hali ya kutafuta mwanga, hali ya kufuata.
• Sehemu za ziada zinaonyeshwa: Raspberry IP: http://192.168.50.1:8080/?action=stream; Raspberry Port: 8888.

Kwa msaada wa bidhaa au maombi ya nyaraka, wasiliana [email protected] or tembelea https://rcdrone.top/ .

Maombi

• Uhamasishaji wa data wa Wireless UART kwa miradi iliyojumuishwa inayotumia mawasiliano ya serial ya Bluetooth
• Bluetooth 5.0 moduli ya kubadilisha/kupanua kwa magari ya roboti ya Yahboom
• Simu APP udhibiti wa mbali hali na bodi za upanuzi wa dereva na bodi za dereva za servo (16-channel / 24-channel zilizorejelewa)

Maelezo

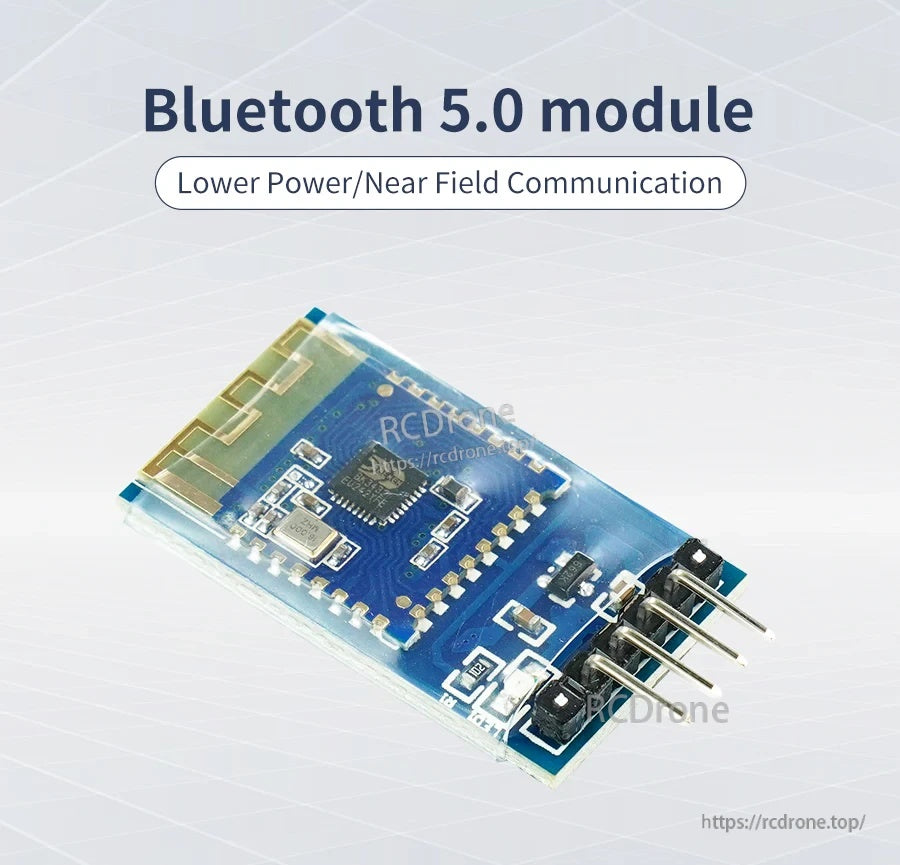

Imepangwa kuzunguka chip ya CC2541, moduli hii ya BLE 5.0 imeundwa kwa ajili ya uhamasishaji wa data wa wireless wa UART wa nguvu ya chini ikiwa na msaada wa NFC.

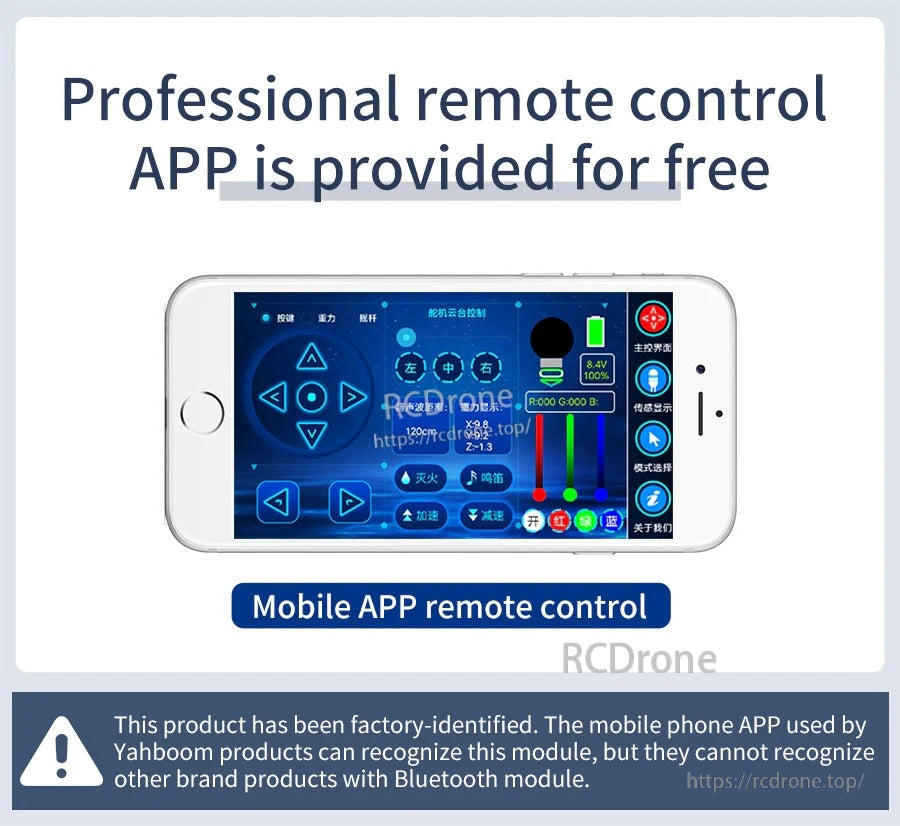

Tumia programu ya simu ya rununu kwa udhibiti wa mbali wa Bluetooth ikiwa na msaada wa iOS na Android.

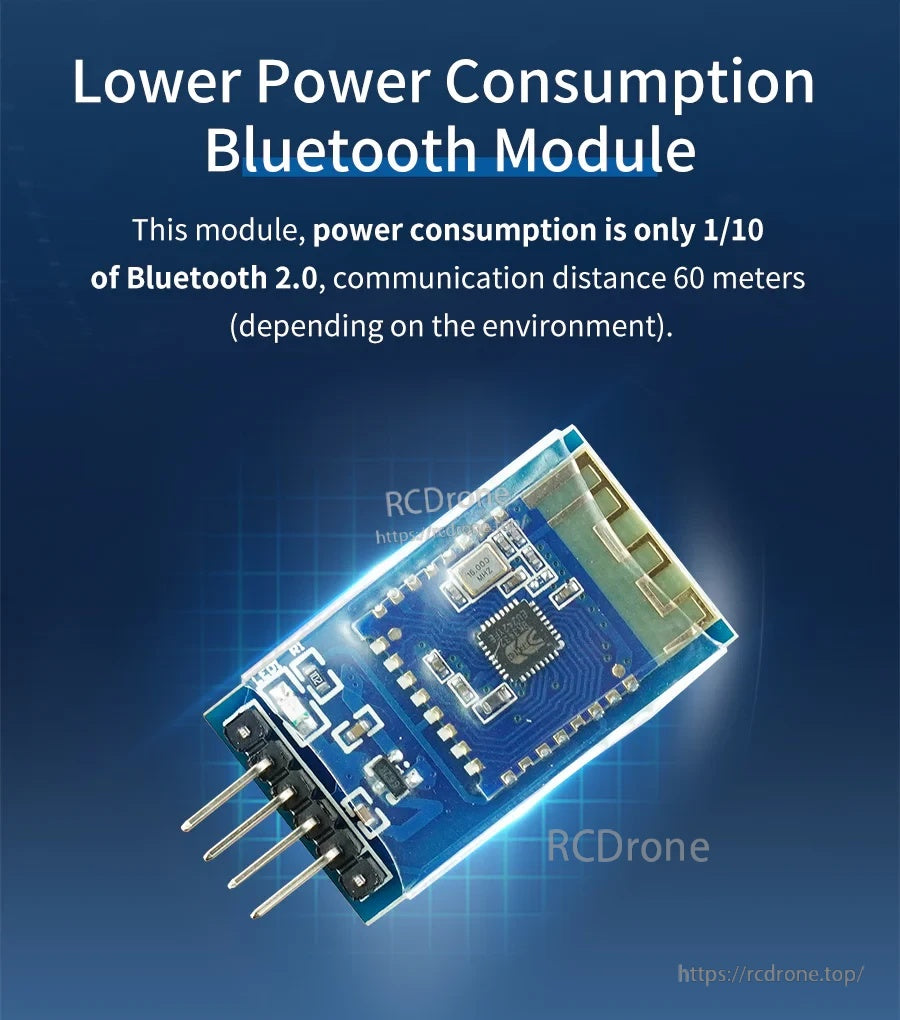

Uendeshaji wa nguvu ya chini husaidia kuongeza muda wa maisha ya betri, huku ikisema kuwa umbali wa mawasiliano unaweza kufikia mita 60 kulingana na hali.

NFC inaruhusu kuunganishwa kwa haraka kwa kuleta simu karibu na moduli, kupunguza hitaji la hatua za kuunganisha kwa mikono.

Kiolesura cha udhibiti wa mbali kinatoa udhibiti rahisi wa mwelekeo na kusoma hali kwa miradi inayofaa ya Yahboom.

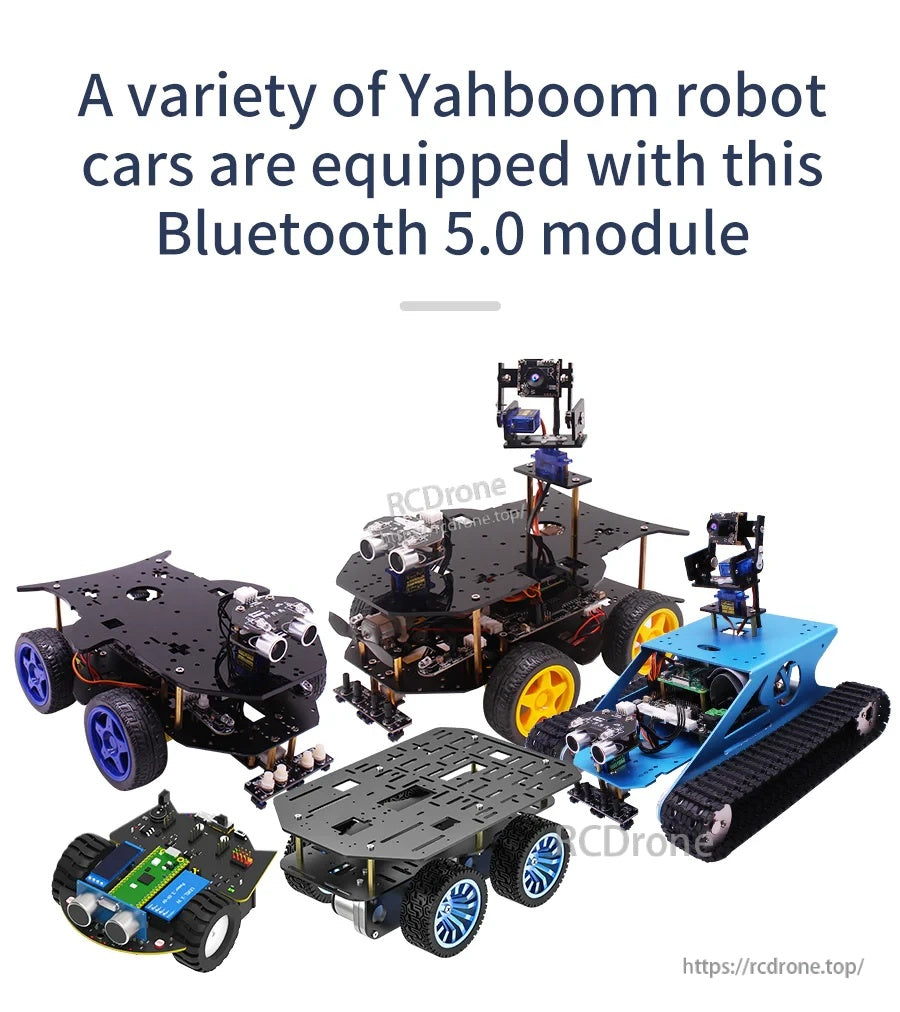

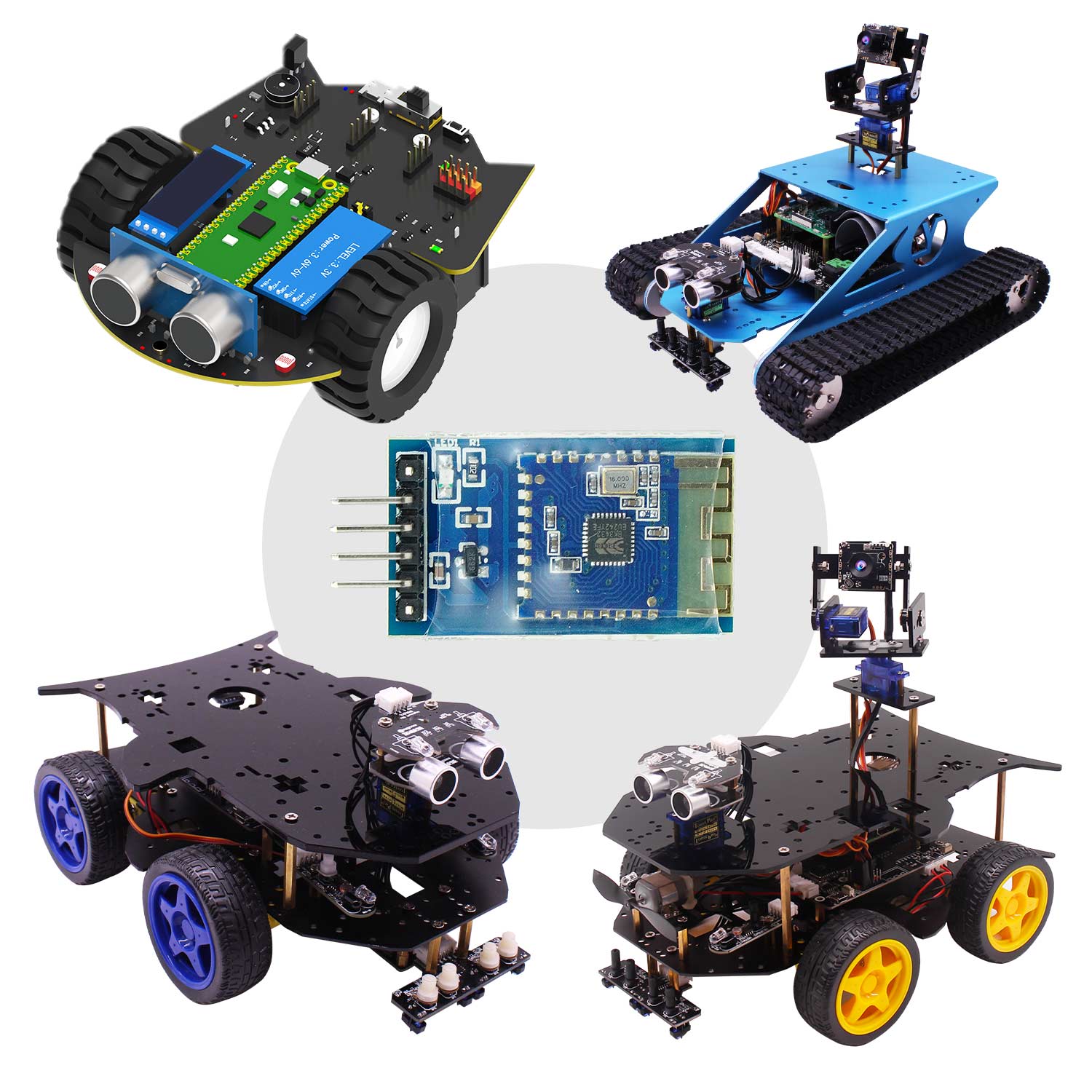

Inatumika sana kwenye majukwaa ya magari ya roboti ya Yahboom kwa ajili ya udhibiti wa wireless na mawasiliano ya data.

Mpangilio wa kudhibiti ulio na muundo unakusaidia kupanga kazi kama vile uchaguzi wa hali na udhibiti wa servo wakati wa maendeleo.

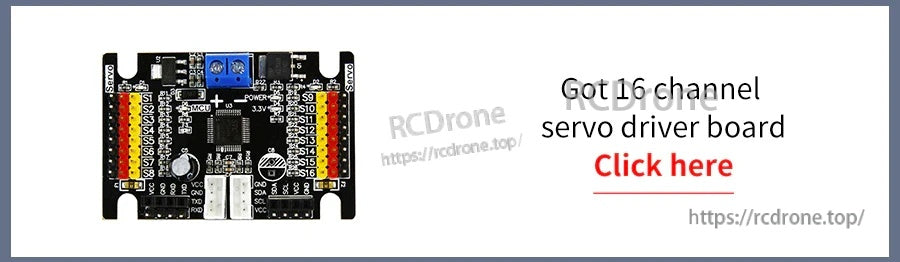

Kwa ujenzi wa servo nyingi, moduli inaweza kuunganishwa na bodi za upanuzi za dereva zinazounga mkono kama vile dereva za servo za channel 16.

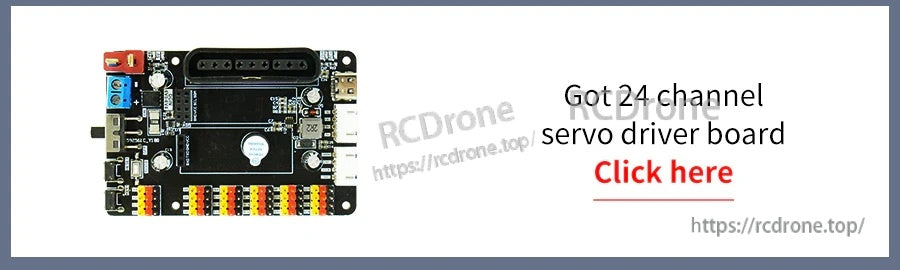

Bodi za dereva zenye idadi kubwa ya channel pia zinapatikana wakati mradi wako unahitaji matokeo zaidi ya servo.

Kurasa za sensa na hali kwenye programu husaidia kufuatilia ingizo na kubadilisha tabia kama vile kufuatilia au kuepuka vizuizi.

Pakua programu ya YahboomRobot kutoka Google Play au Duka la Programu ili kuanza.

Pins za UART zimeandikwa wazi kwa ajili ya wiring ya haraka: RXD, TXD, GND, na VCC (ingizo la 5V na usambazaji wa 3.6V unaruhusiwa).

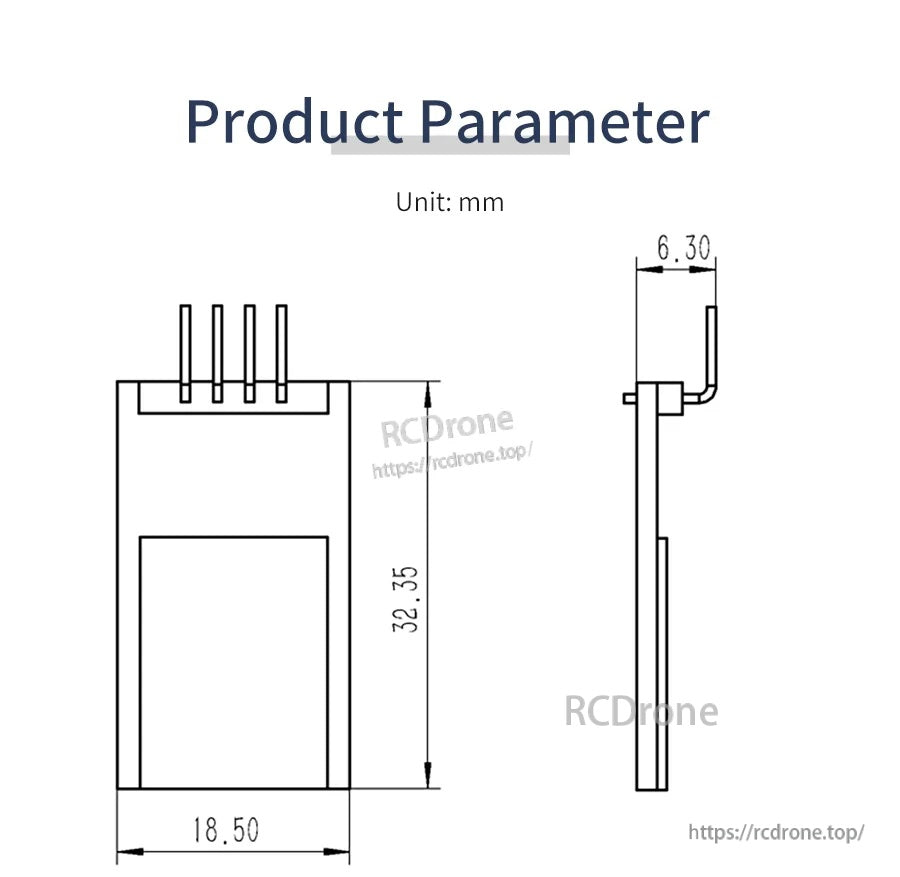

Ukubwa mdogo kwa ajili ya ujenzi wa embedded: 32.35 × 18.50 mm, na kumbukumbu ya unene wa 6.30 mm.

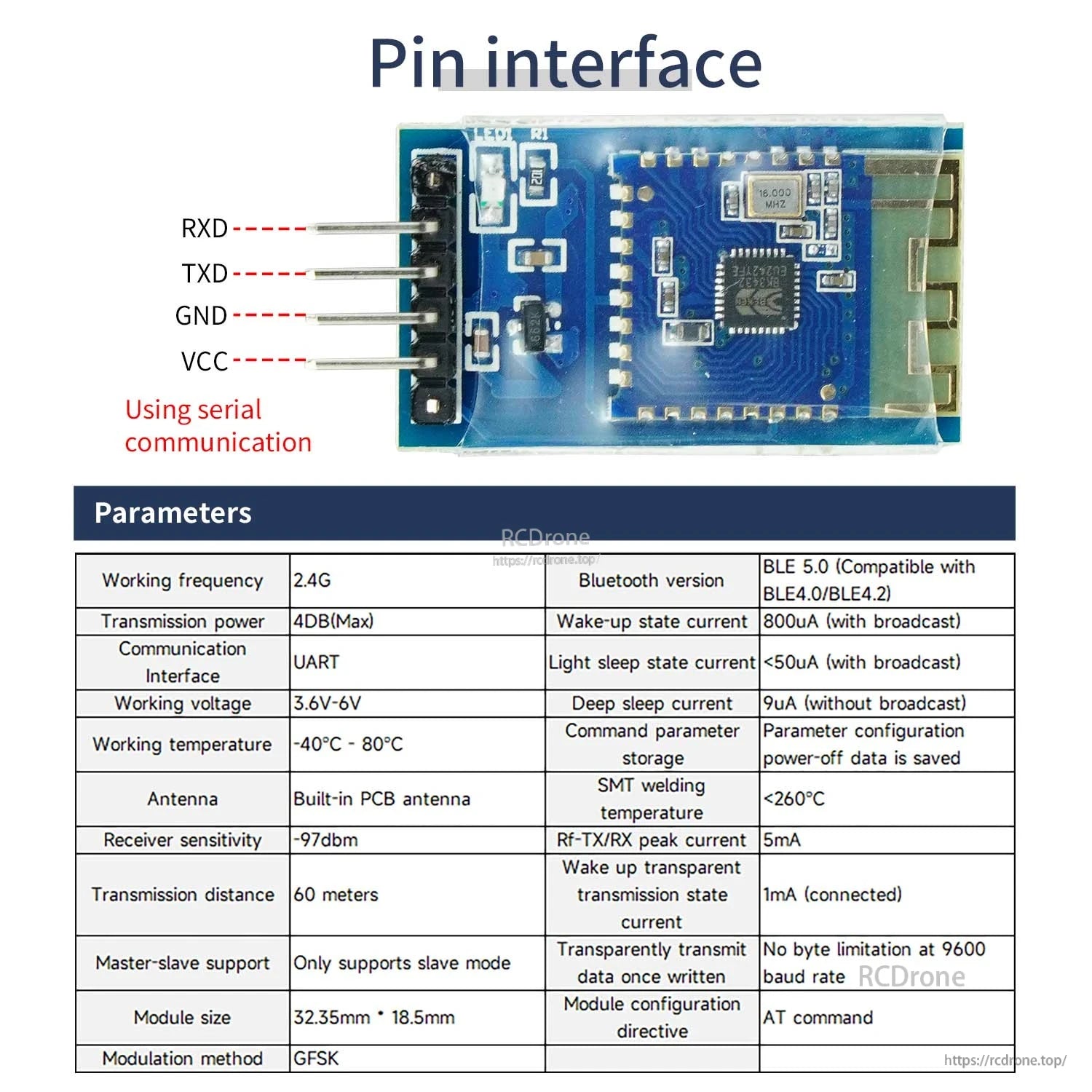

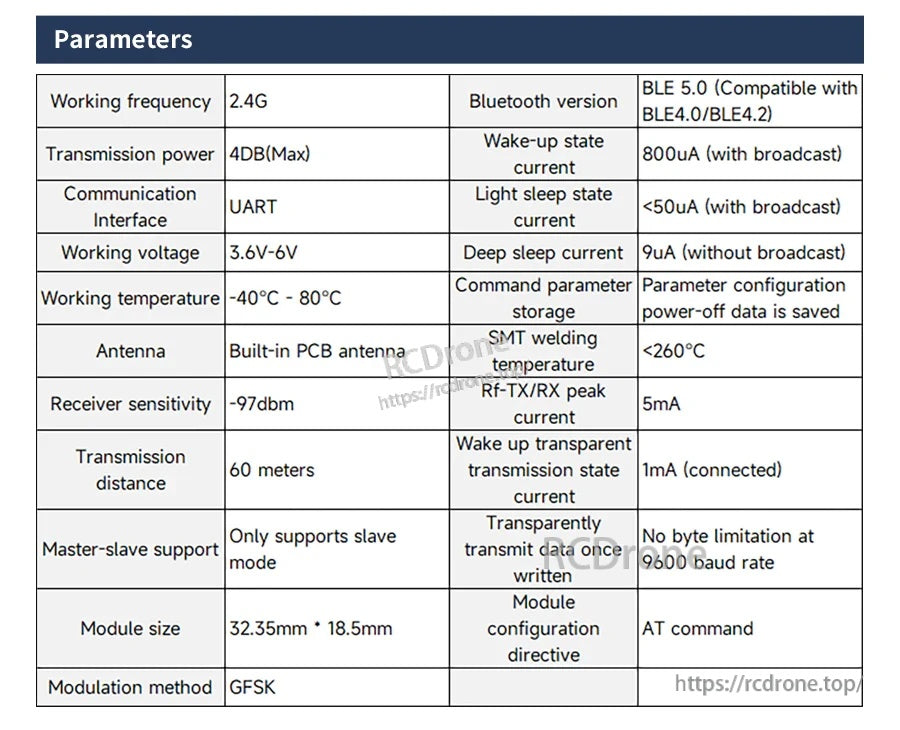

Maelezo ya rejea yanajumuisha ulinganifu wa BLE 5.0, kiolesura cha UART, anuwai ya voltage, na takwimu za sasa za usingizi/ kilele.

Viungo vya mafunzo na pakiti za hati zinatolewa ili kukusaidia kuunganisha moduli kwenye majukwaa ya kawaida.

Tarajio za ziada za mifano na hati za rejea zimejumuishwa kwa mazingira ya maendeleo yanayoungwa mkono.

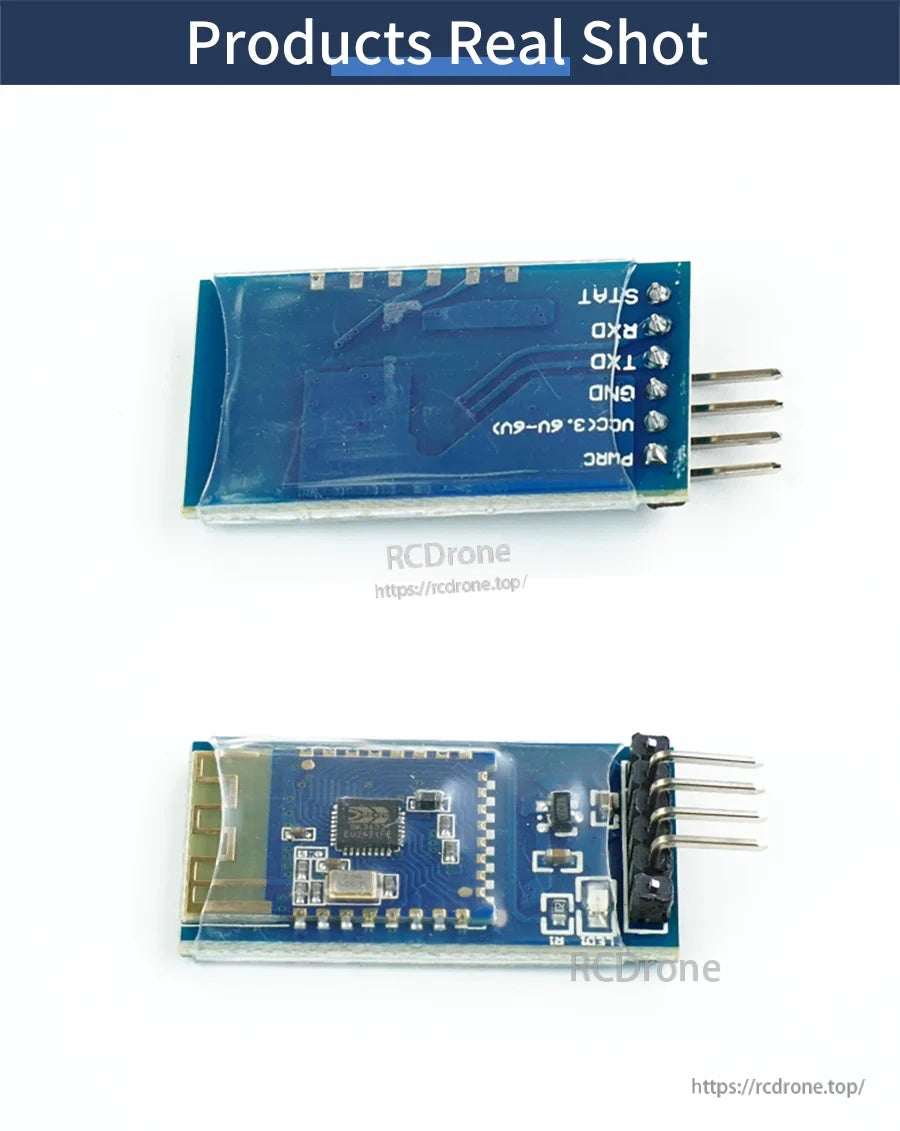

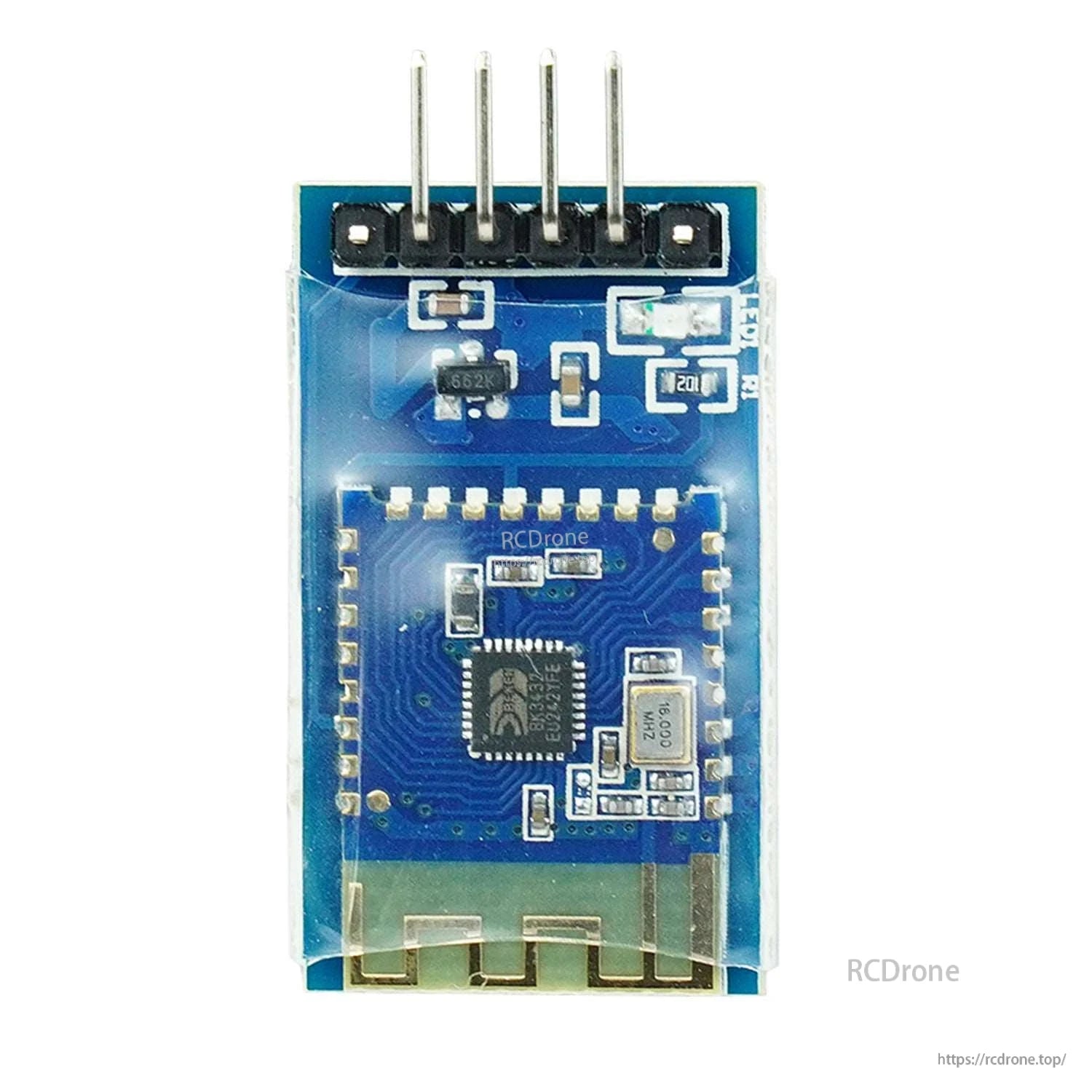

Maoni halisi ya bodi yanaonyesha mpangilio wa moduli yenye ukubwa mdogo na kichwa cha pini cha UART kilichopewa lebo kwa uhusiano rahisi.
