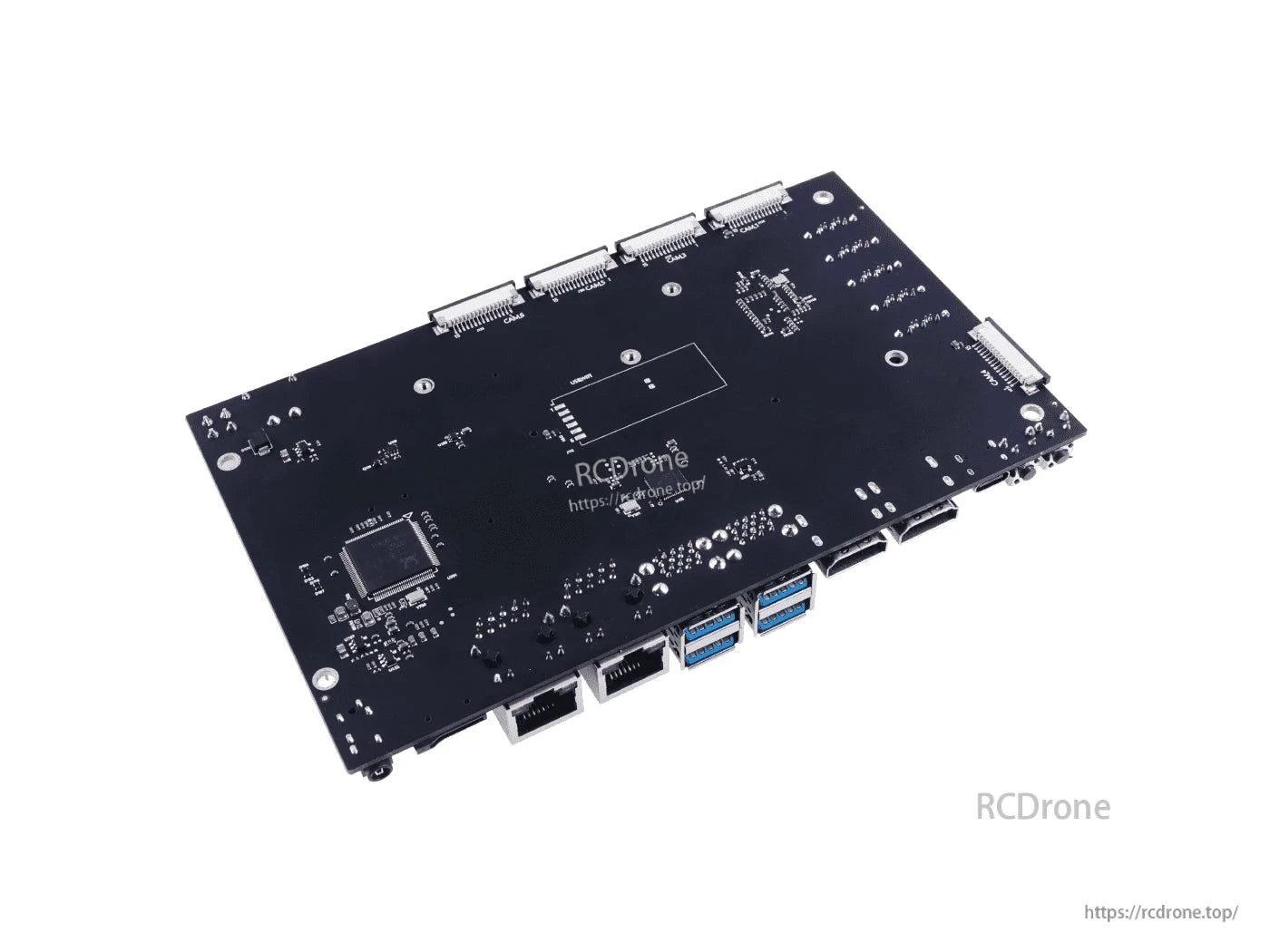

NVIDIA Jetson Nano/Xavier NX/TX2 NX için A205 Taşıyıcı Kart, 2x GbE, 6x CSI, 5x SATA, 4x USB 3.0, Çift HDMI, 13–19V DC

Genel Bakış

A205 Taşıyıcı Kart, NVIDIA Jetson Nano / Xavier NX / TX2 NX modülleri için kompakt bir genişletme platformudur (modül dahil değildir). Bu taşıyıcı kart, depolama, kamera, ekran, ağ ve kontrol arayüzlerini 170mm x 100mm boyutunda bir alana entegre ederek robotik, otomatik optik muayene, AI video analitiği, 3D modelleme ve daha fazlası için kenar AI uygulamalarını mümkün kılar.

Ana Özellikler

• Desteklenen Jetson modülleri: Nano / Xavier NX / TX2 NX
• Ağ: 2x Gigabit Ethernet (10/100/1000M)
• USB: 4x USB 3.0 Tip A (entegre USB 2.0), 1x USB 2.0 Tip C (OTG desteği)
• Kamera: 6x MIPI CSI-2 konektörleri
• Ekran: 2x HDMI
• Depolama: 5x SATA, 1x TF_Kart yuvası
• Kablosuz genişletme: 1x M.2 Anahtar E; WiFi/Bluetooth M. üzerinden.2 Anahtar E; 1x Standart USB WIFI Modu (4 pin arayüzü)
• Soğutma: 2 x Fan (12V/5V), 1 x FAN (5V PWM)
• Ses: 1 x Ses Jakı, 2 x Mikrofon, 2 x Hoparlör (1W)
• Kontrol ve genişletme başlıkları: I2C, UART, GPIO, SPI, sistem/güç kontrolü, LED durumu
• RTC desteklenmektedir
• Güç: +13V ile +19V DC Girişi @ 8A
• Çalışma sıcaklığı: -25℃ ~ 80℃
• Not: Jetson Nano kullanırken, M.2 Anahtar E çalışamaz.

Özellikler

Donanım Genel Bakış

USB kurtarma modu (USB güncellemesi için)

• Sistem gücünü kapatın (güç kapalı olduğundan emin olun, bekleme modunda değil).
• Taşıyıcıyı ana cihaza bağlamak için bir USB Type-C kablosu kullanın.
• Gücü açın.
• Kurtarma tuşuna basılı tutun, ardından güç tuşuna basılı tutun. Işık yandığında, güç tuşunu bırakın, 2 saniye bekleyin, ardından kurtarma tuşunu bırakın. Veya, açıkken, sıfırlama ve kurtarma tuşuna basılı tutun; sıfırlamayı 2 saniye bırakın, ardından kurtarma tuşunu bırakın.

Sistem güncelleme adımları için güncelleme kılavuzunu takip edin.USB kurtarma modunda, sistem başlamaz ve seri portta hata ayıklama çıktısı yoktur.

Uygulamalar

• Otonom Mobil Robot (AMR)
• Yapay Zeka Video Analitiği
• Makine Görüşü

Belgeler

• A205 Taşıyıcı Kart Özellikleri
• A205 Pin Description.pdf
• A205 Üst View.dwg
• A205 Alt View.dwg
• A205 3D Dosyası (STEP)
• NVIDIA Jetson Cihazları ve Taşıyıcı Kartlar Karşılaştırmaları
• Seeed NVIDIA Jetson Donanım Kataloğu

ECCN/HTS

İçindekiler

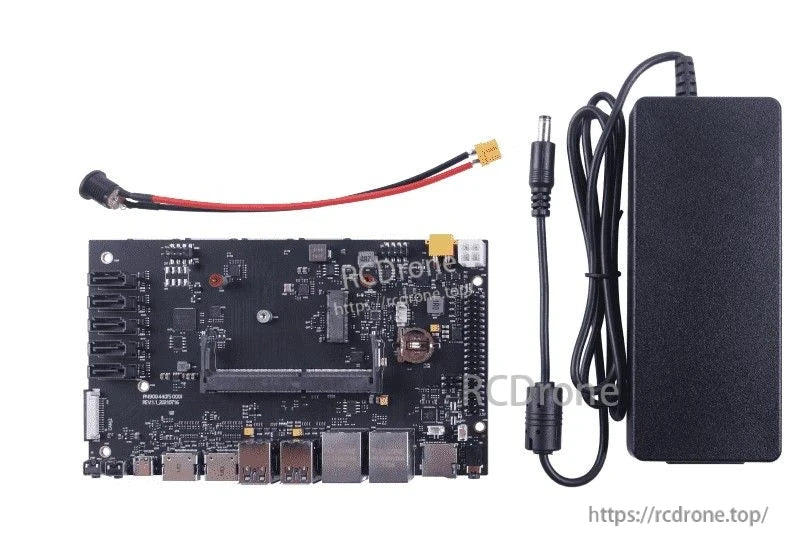

• A205 taşıyıcı kart x1
• Güç Adaptörü 19V/4.74A (Maksimum 90W) (Güç kablosu dahil değildir) x1

Detaylar

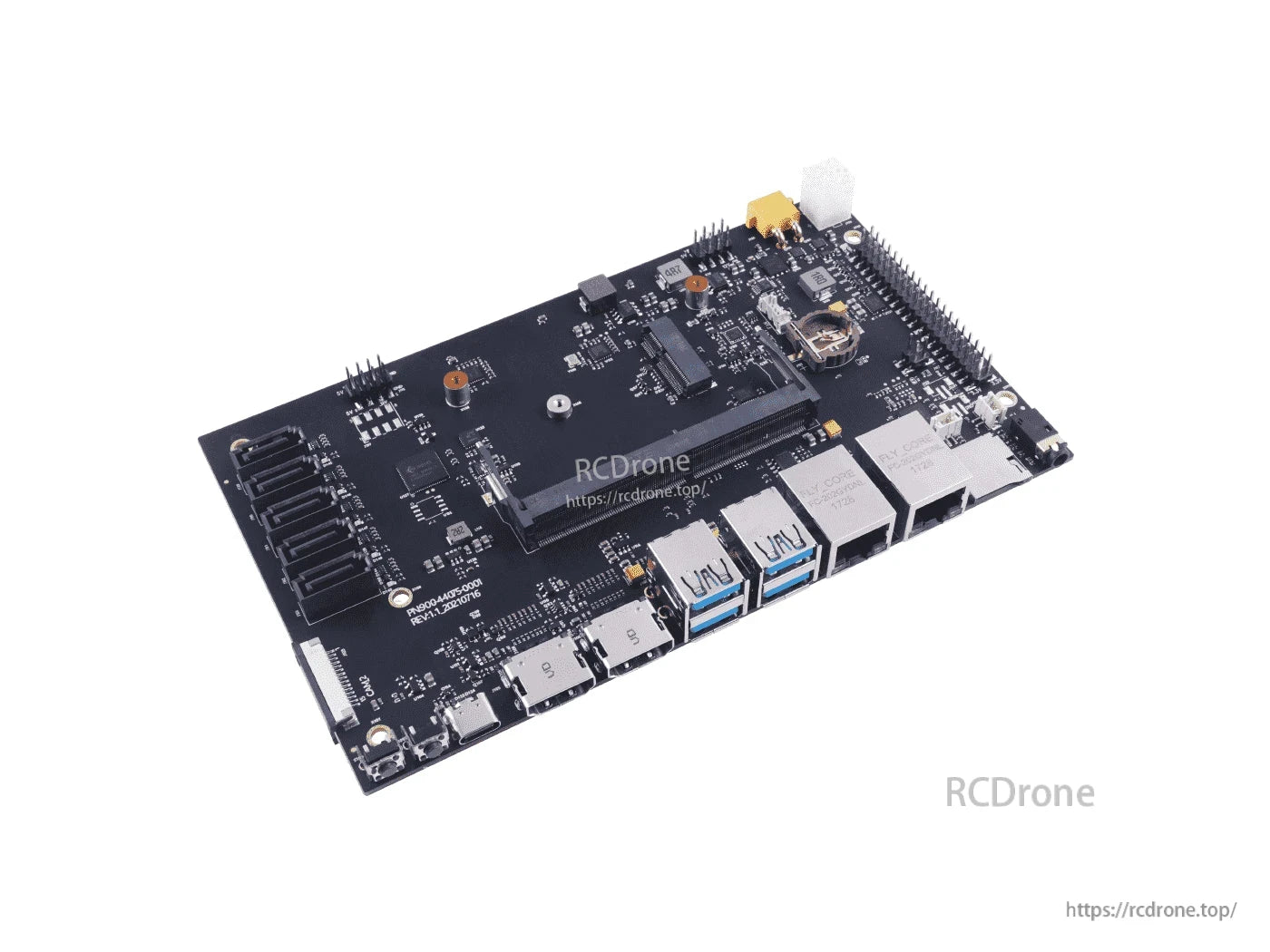

A205 Taşıyıcı Kart, 260-pin konektör, 4x USB 3.0, çift GbE, 6x MIPI CSI, 2x HDMI, SATA, TF kart yuvası, ses ve DC girişi ile Jetson Xavier NX/Nano/TX2'yi destekler. Robotik ve bilgisayarla görme uygulamaları için tasarlanmıştır, -25°C ile 80°C arasında çalışır.

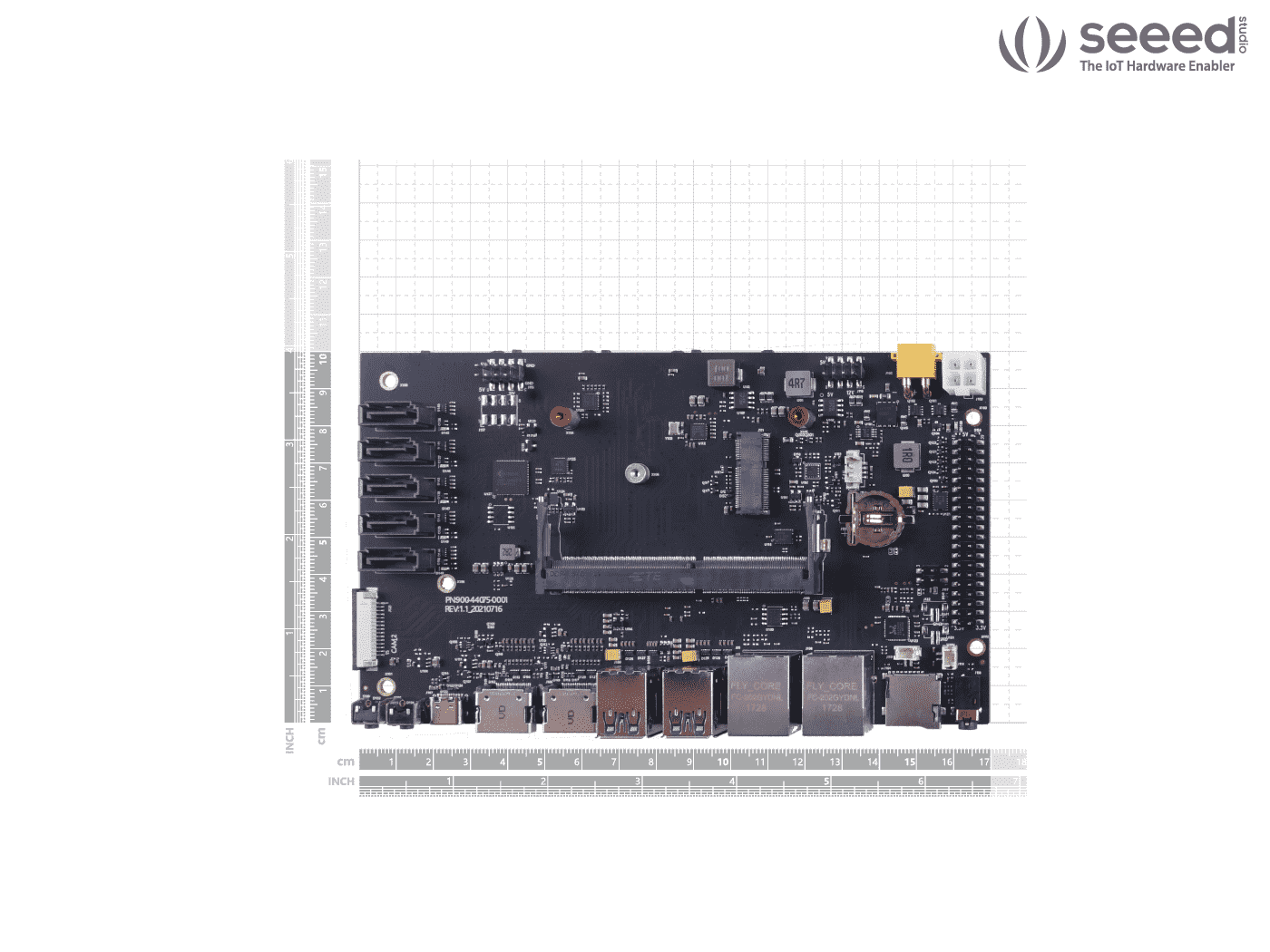

A205 Taşıyıcı Kart, FLY CORE çipleri ve cm ile inç cinsinden etiketlenmiş boyutları ile birden fazla port, konektör ve bileşen içerir.

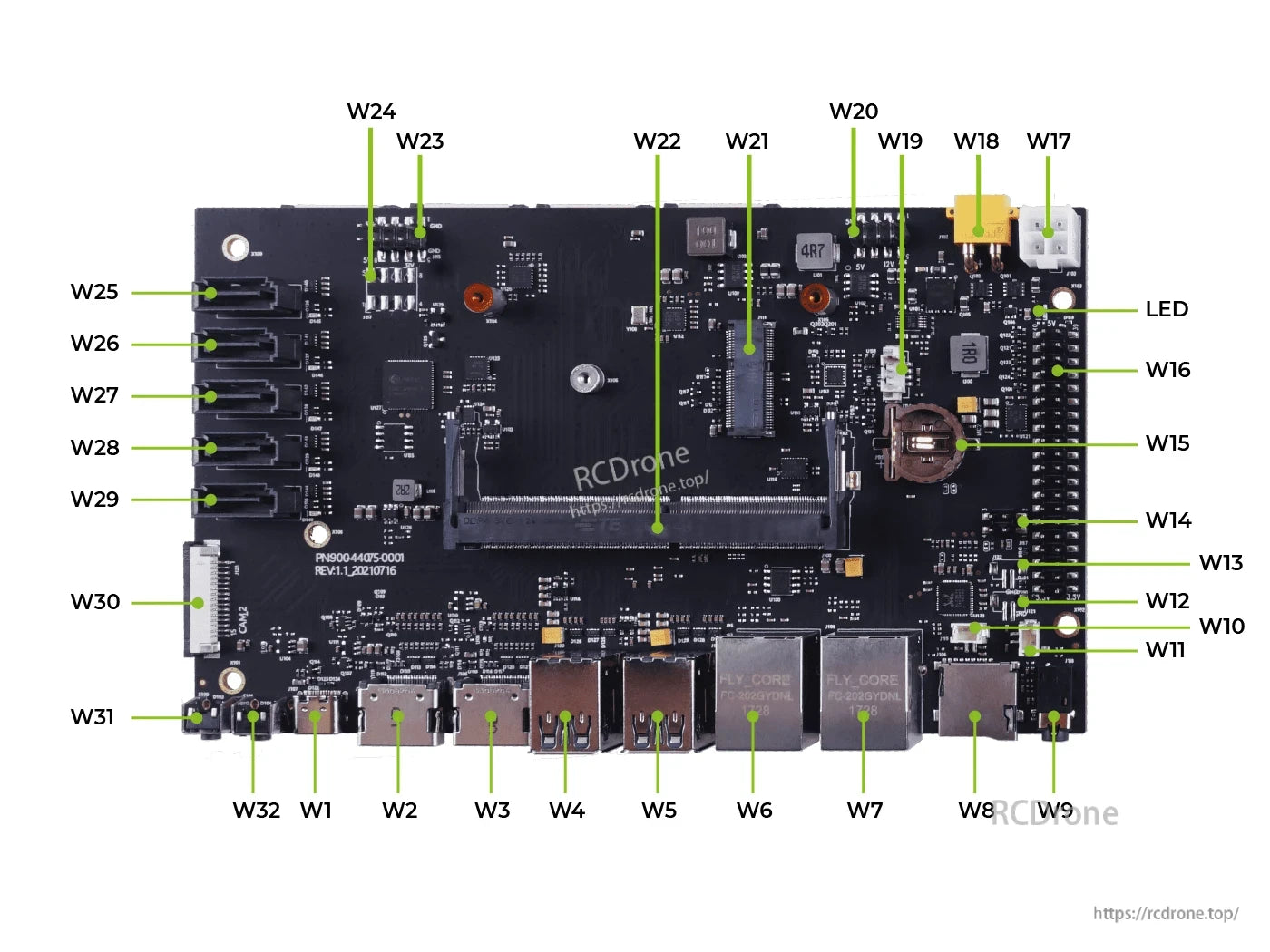

A205 Taşıyıcı Kart, USB, HDMI ve GPIO portlarına sahiptir. Bileşenler W1–W32, LED ve FLY_CORE olarak etiketlenmiştir. Versiyon: PN900-4405-0001 REV:1.1_20210716.

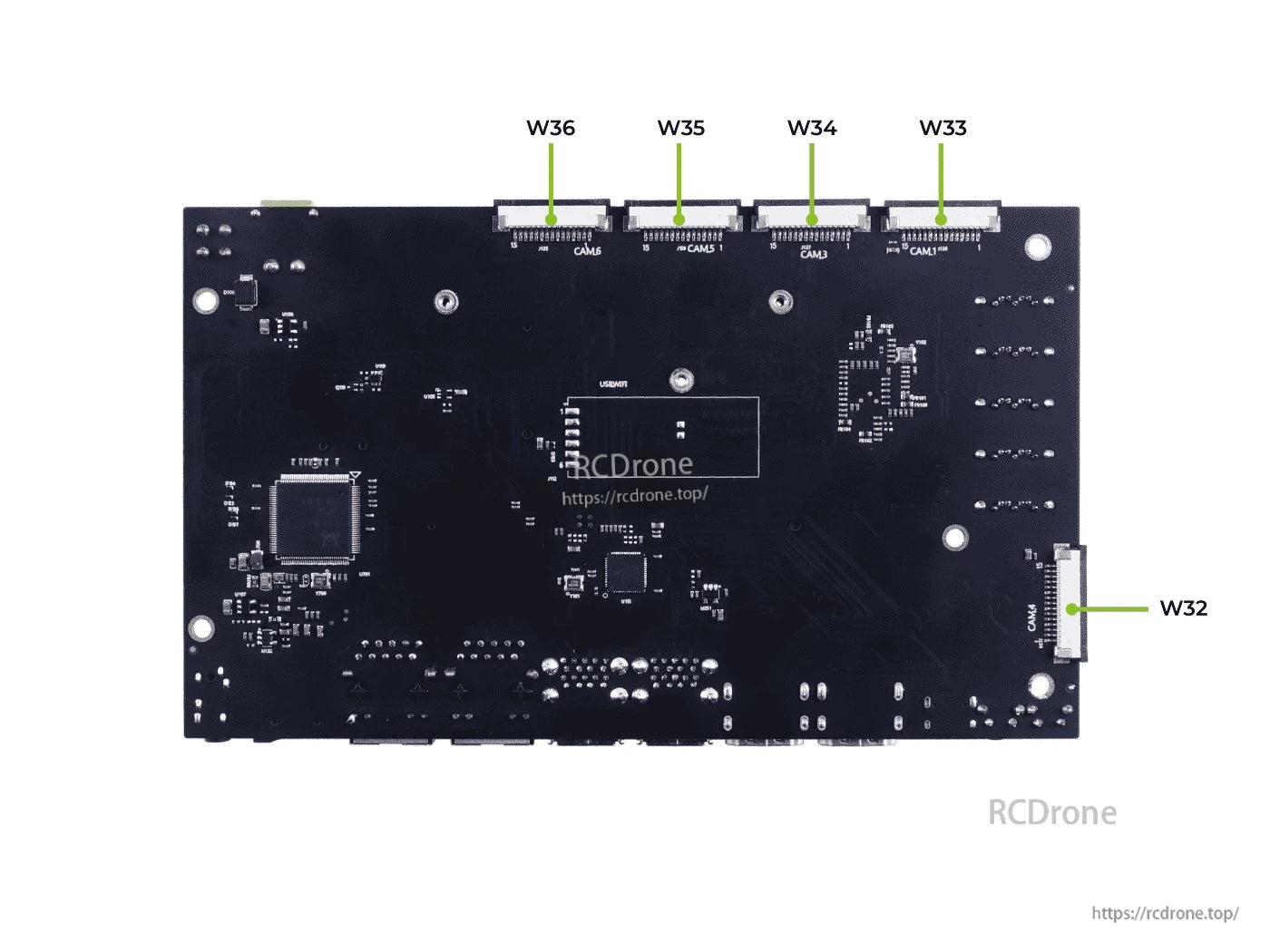

A205 Taşıyıcı Kart, kamera arayüzleri ve merkezi işlem bileşenleri için etiketlenmiş konektörler W32 ile W36 içerir.
