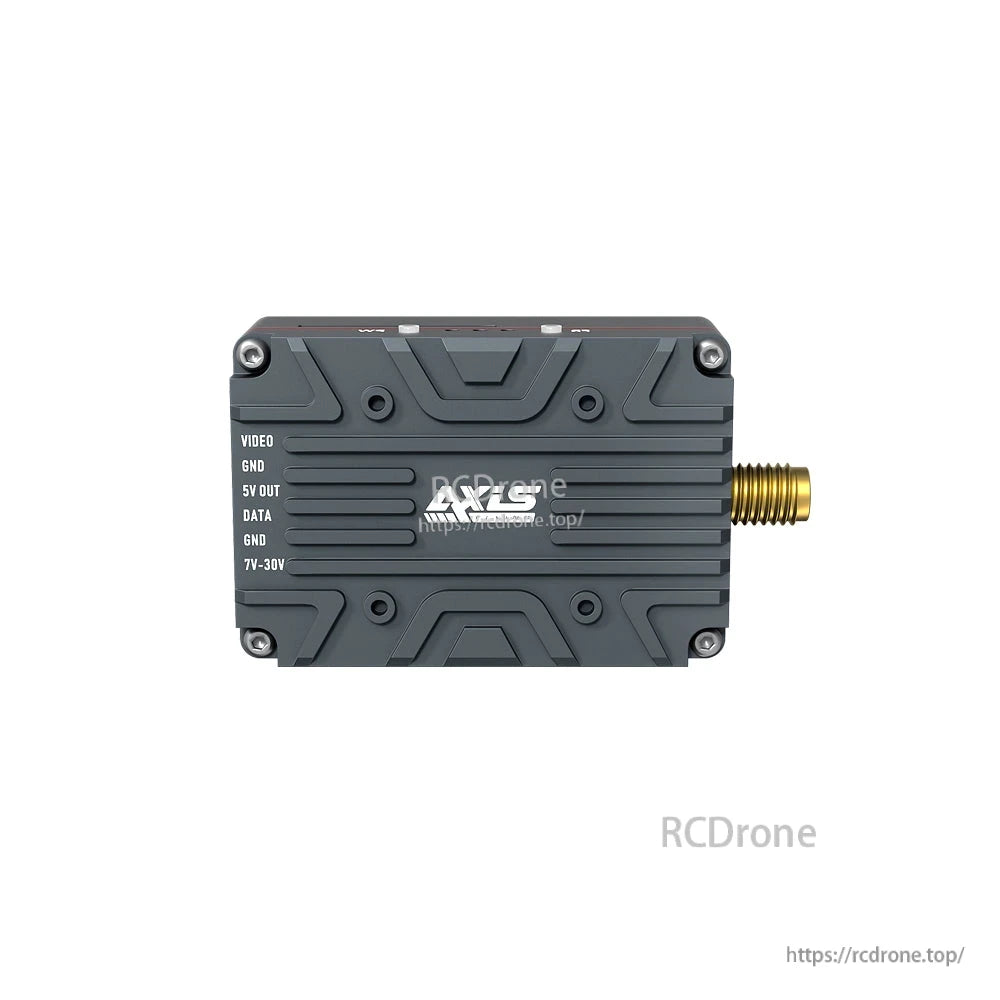

Axisflying TERK 1.2G 4W Analog VTX – Uzun Menzilli Kablosuz Video Verici, IRC Tramp, 7‑30V, SMA, Fan Soğutmalı

Genel Bakış

Axisflying TERK 1.2G 4W Analog VTX, uzun menzilli uçuşlar için tasarlanmış yüksek güçlü bir kablosuz video vericisidir. Bu VTX, çok seviyeli RF çıkışı, hassas PLL frekans kontrolü ve kararlı iletim gücünü korumak için alüminyum alaşımlı üç katmanlı gövdesi ve büyük santrifüj fanı ile sağlam termal yönetim sunar.

Temel Özellikler

• Çok seviyeli ayarlama (PIT/25mW/200mW/2W/4W) özelliğine sahip 4W'a kadar verici gücü.
• Tüm kanallarda tutarlı çıkış için güç kalibrasyonlu verimli PA.
• Özelleştirilmiş dijital PLL devresi ve frekans kayması olmadan çip düzeyinde entegrasyon.
• Etkili ısı dağılımı için alüminyum alaşımlı üç katmanlı gövde ve büyük santrifüj fan.
• Geniş giriş voltajı: DC +7V~30V; dahili DC +5V çıkış.
• IRC TRAMP video iletim protokolü; IRC kontrolü desteklenir.
• SMA 50 Ohm anten arayüzü.

Özellikler

RF Çıkışı

Pinout ve Kontroller

Neler Dahil?

• 1.2G Anten ×1 ADET
• 6P*1.0 Fişli bağlantı kablosu ×1 ADET

Önlemler

• Gücü açmadan önce RF çıkış anteninin düzgün şekilde takıldığını onaylayın; aksi takdirde modül yanabilir.
• Gücü bağlamadan önce doğru voltaj aralığını ve polariteyi sağlayın.
• Daha uzun iletim mesafesi için iyi duran dalga oranına ve kazanıma sahip antenler kullanın.
• Görüntü aktarımı sırasında yüzey ısınabilir; doğrudan temastan kaçınınız.

Detaylar

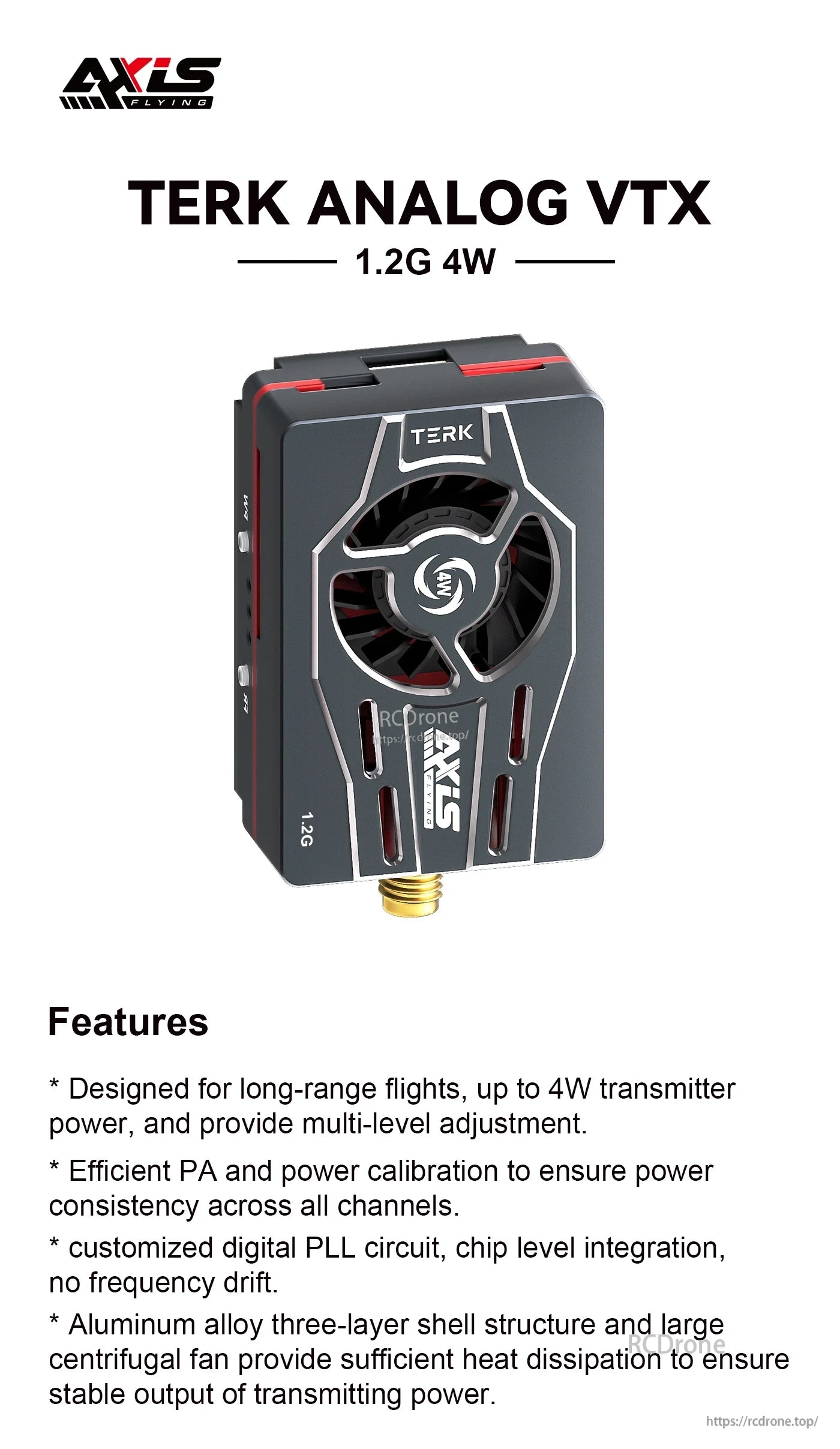

TERK Analog VTX, 4W'a kadar ayarlanabilir güçle uzun menzilli uçuşlar için tasarlanmış 1,2G 4W vericidir. Kanallar arasında kararlı çıkış için verimli PA ve güç kalibrasyonu içerir. Özel dijital PLL devresi, çip düzeyinde entegrasyonla hassas ve kaymasız performans sağlar. Büyük bir santrifüj fana sahip alüminyum alaşımlı üç katmanlı bir gövdede bulunan verici, uzun süreli kullanımda tutarlı iletim gücü için üstün ısı dağılımı sağlar.

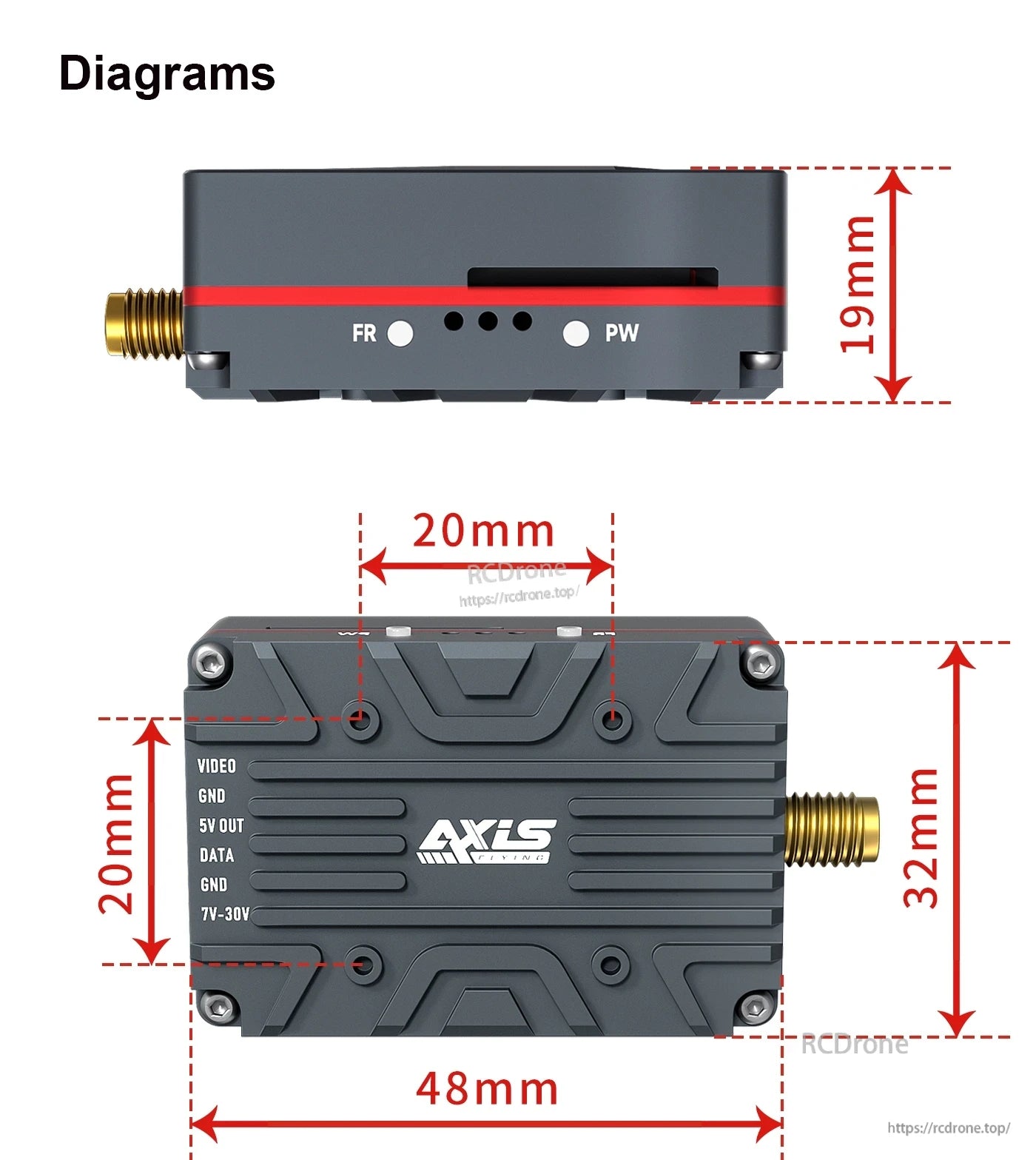

Axisflying TERK 1.2G 4W Analog VTX boyutları ve port diyagramı

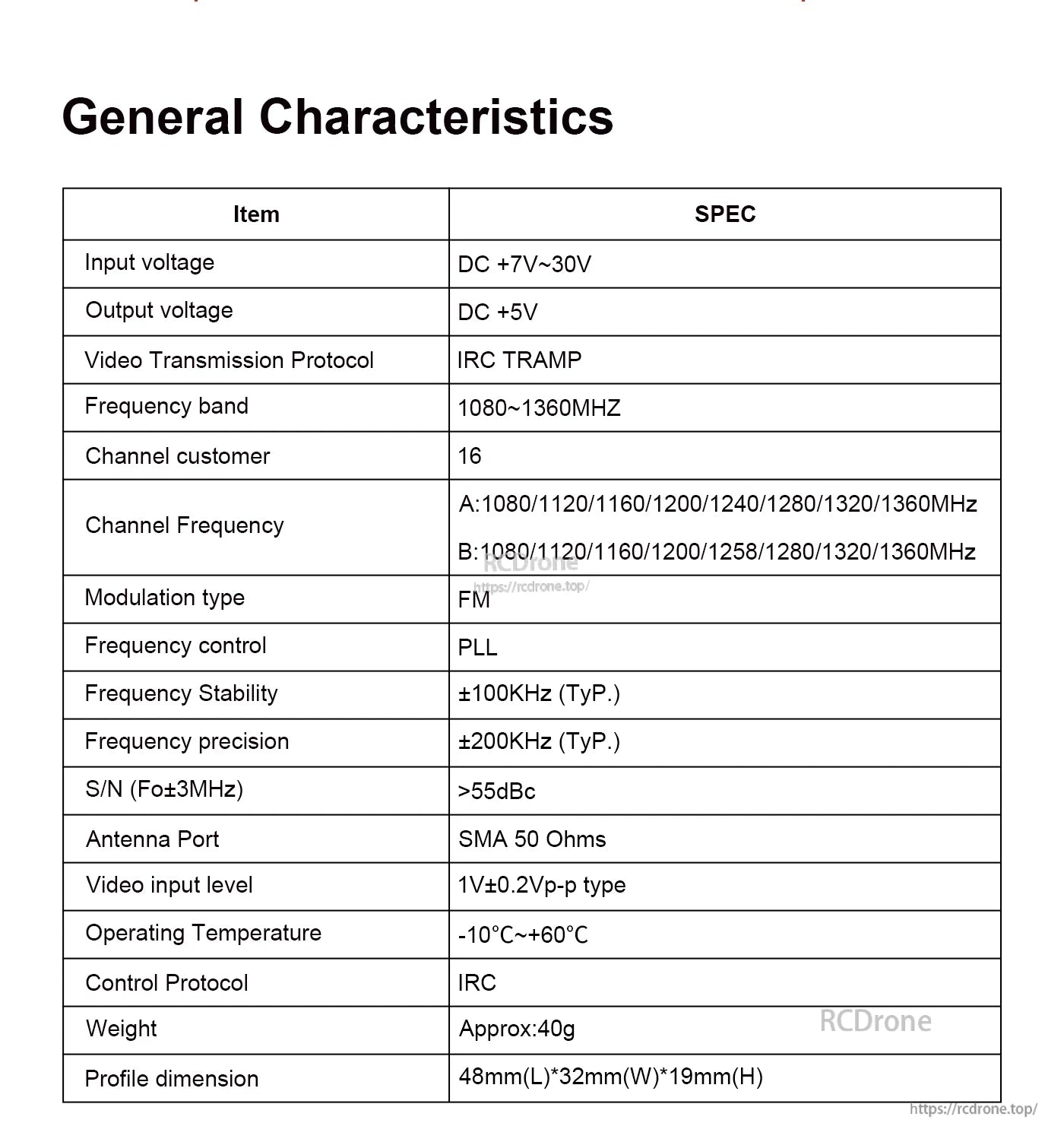

TERK 1.2G 4W Analog VTX, 7-30V DC giriş, 5V çıkış, IRC TRAMP protokolü, 1080-1360MHz, 16 kanal, FM, PLL, ±100kHz kararlılığını destekler, >55dBc SNR, SMA 50Ω anten, 1V±0.2Vp-p video girişi, -10°C ila +60°C, IRC kontrolü, 40g, 48×32×19mm.

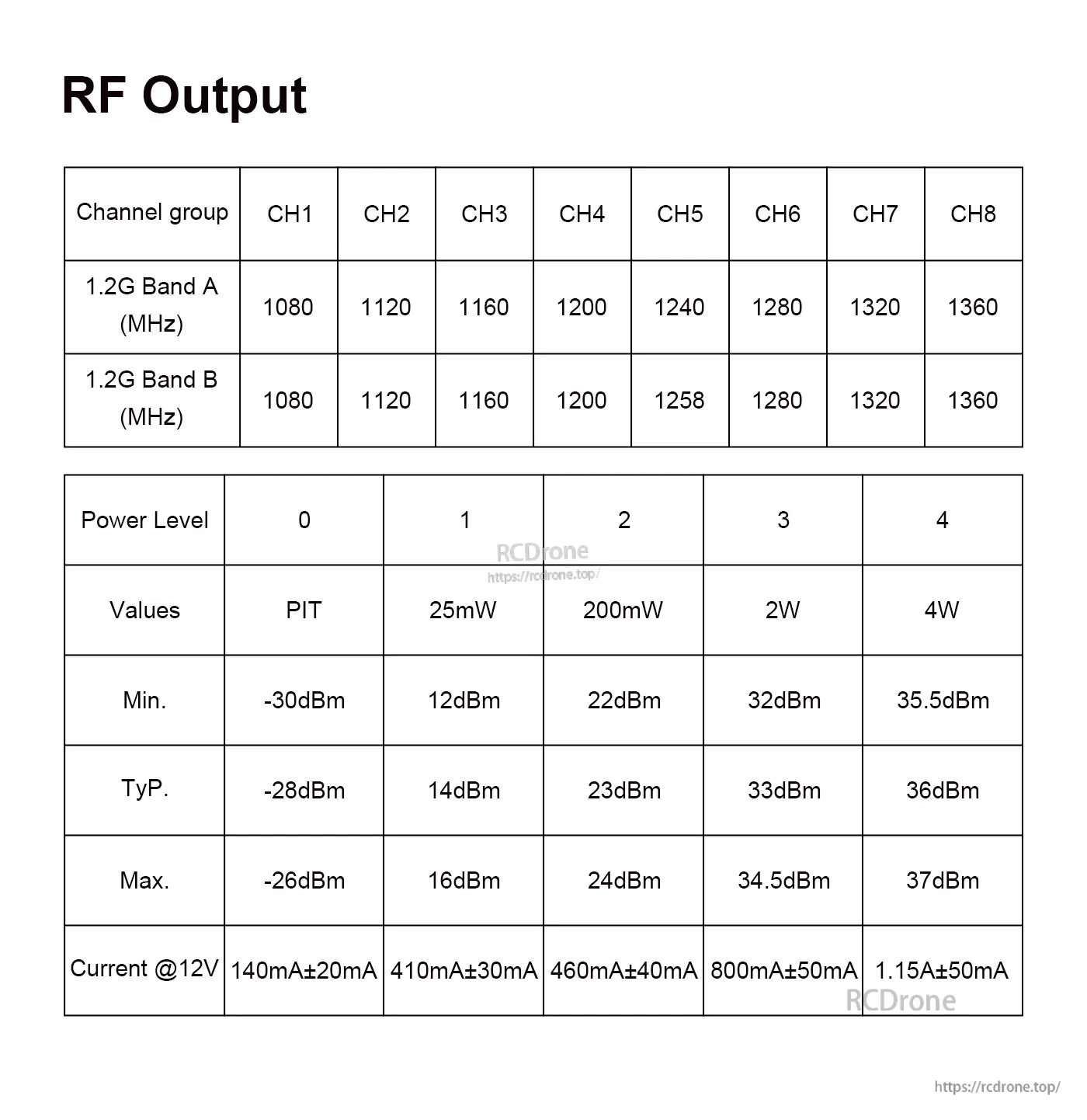

Axisflying TERK 1.2G VTX için RF çıkış özellikleri: İki bantta 8 kanal, PIT'den 4W'a kadar güç seviyeleri, karşılık gelen dBm değerleri ve 12V'da akım tüketimi.

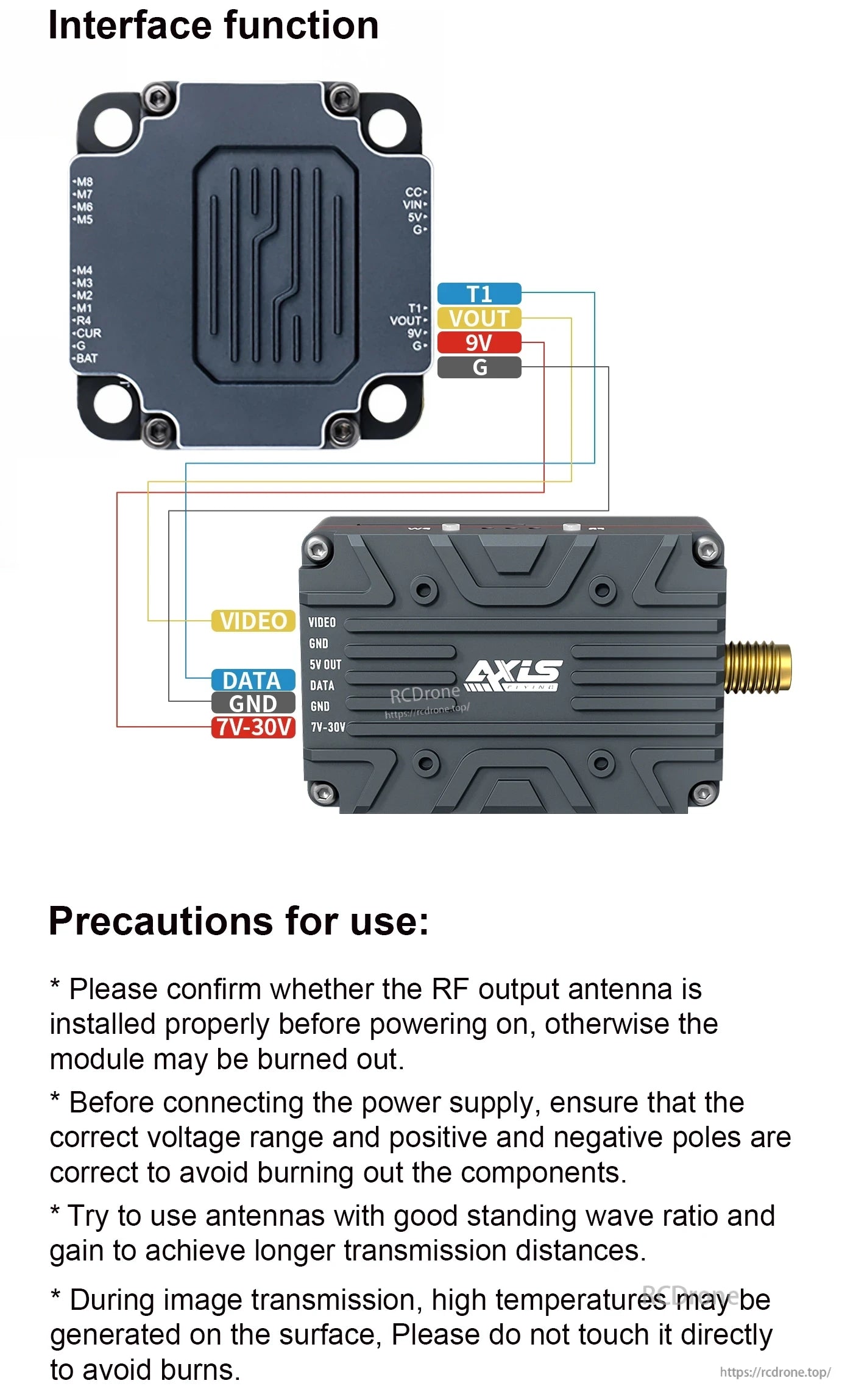

TERK 1.2G 4W Analog VTX: güç, video ve veri bağlantıları; 7V–30V voltaj aralığı; anten kurulumu, polarite, ısı yönetimi ve optimum iletim performansı için güvenlik ipuçları.

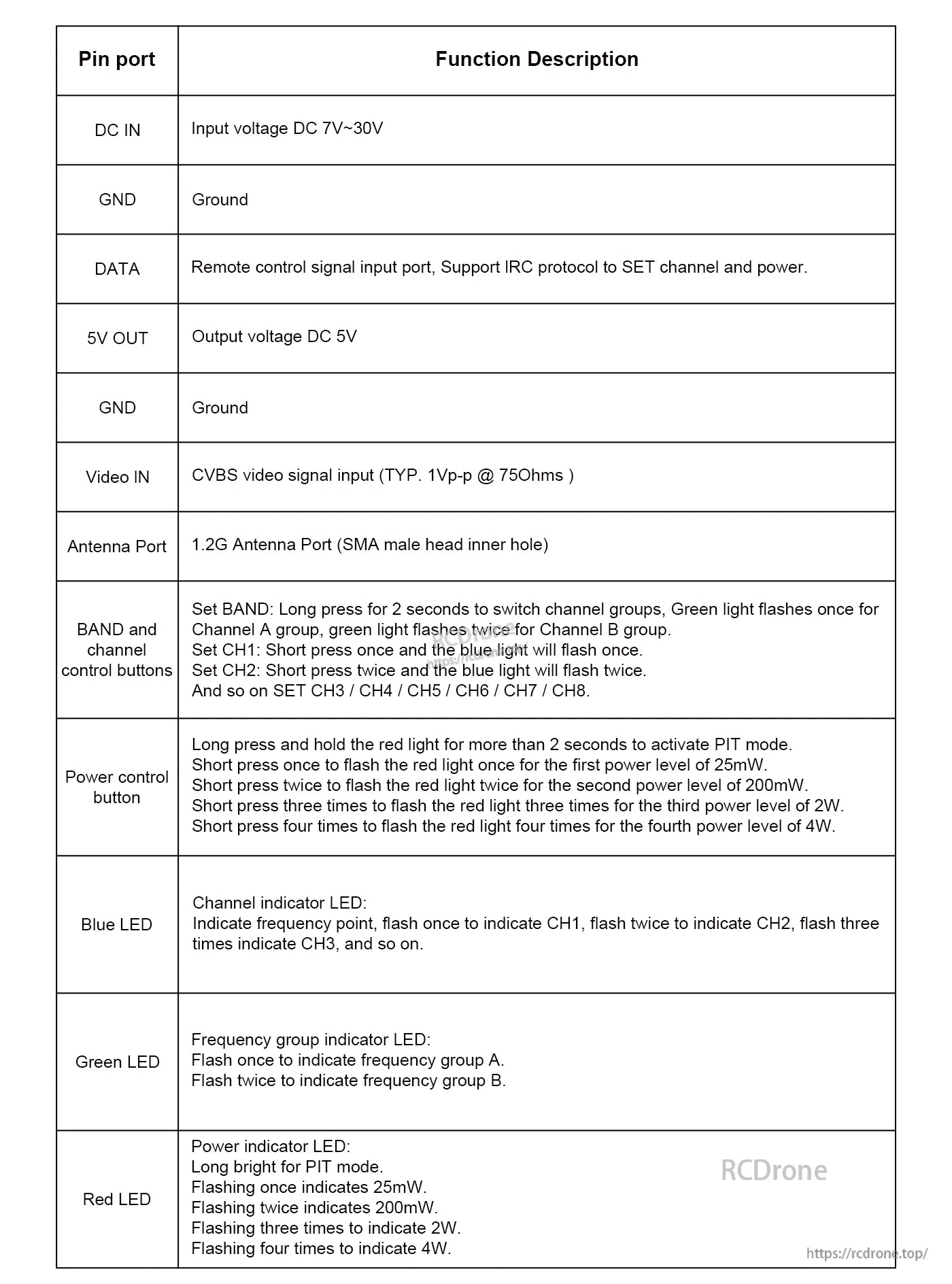

Pin fonksiyonları arasında DC girişi, toprak, veri, 5V çıkış, video girişi, anten portu, kanal ve güç kontrolleri bulunur; kanal, frekans grubu ve güç seviyeleri için LED göstergeleri bulunur.

Aksesuar 1.2G anten ve fişli 6P*1.0 bağlantı kablosunu içerir.
