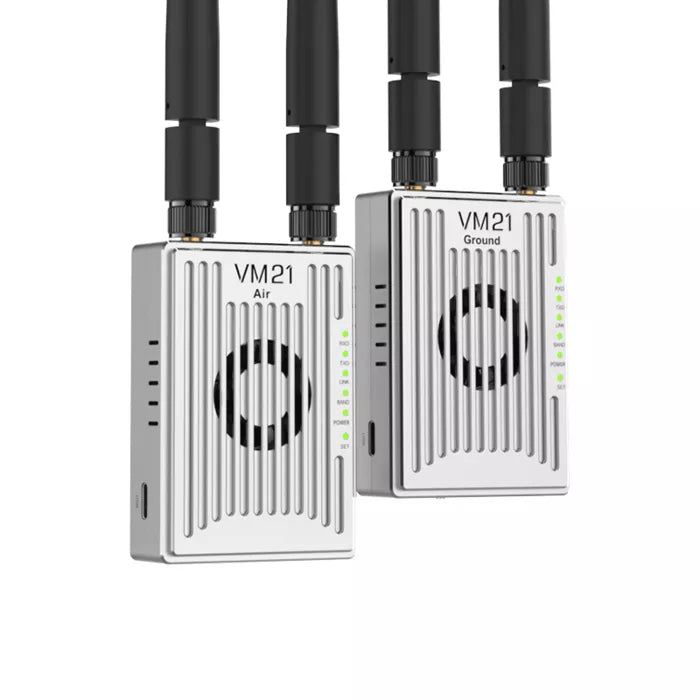

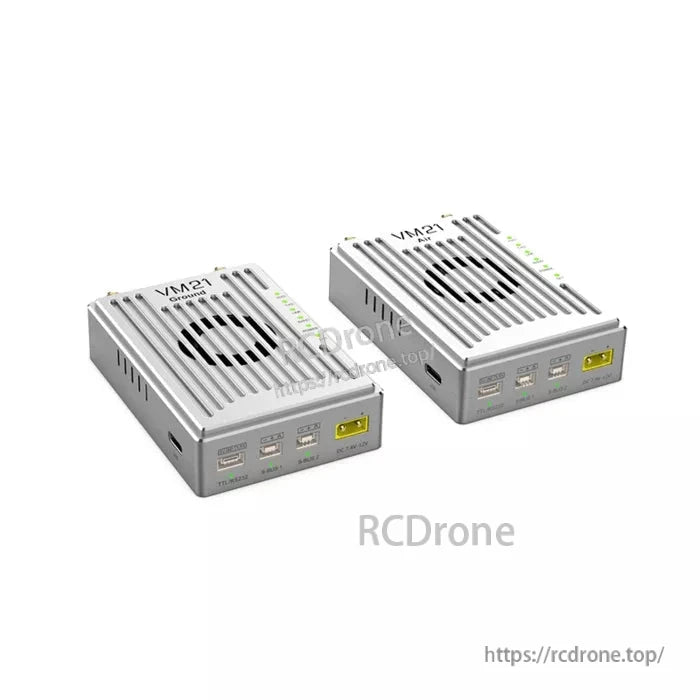

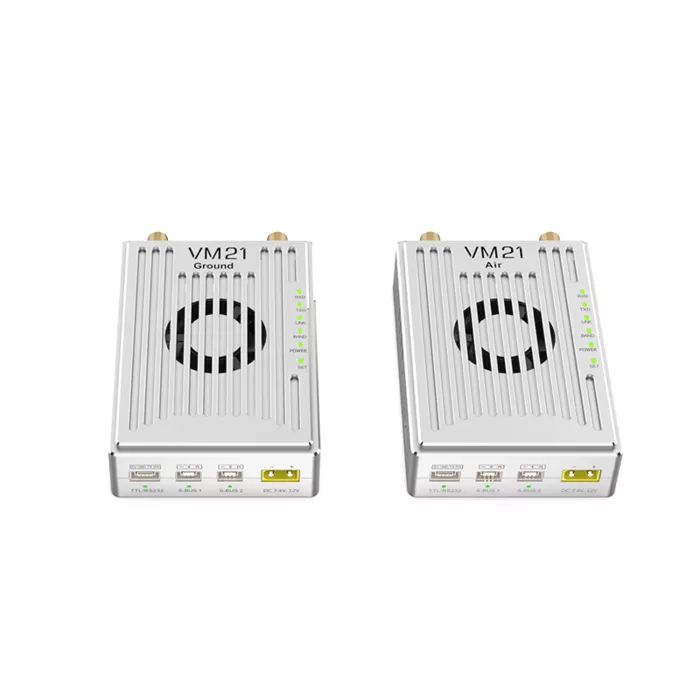

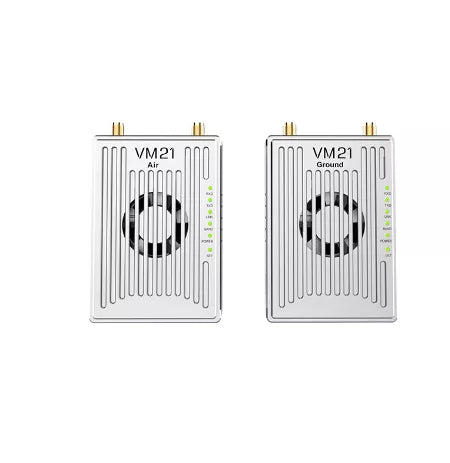

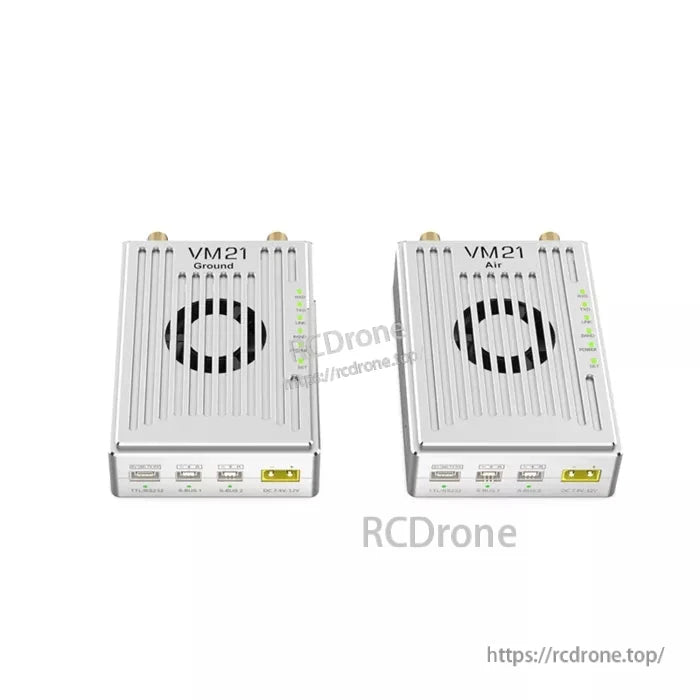

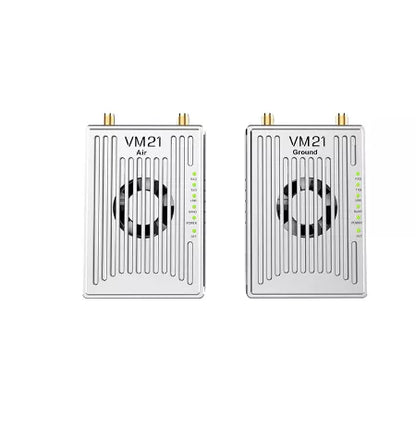

CHINOWING VM21 Mesh Ağ Video Radyo Telemetri RC Veri Bağlantısı, 10km, 800MHz/1.4GHz/2.4GHz, 20ms Video

CHINOWING VM21 Mesh Ağ Video Radyo Telemetri RC Veri Bağlantısı, 10km, 800MHz/1.4GHz/2.4GHz, 20ms Video

RCDrone

$2,699.00 USD
$2,699.00 USD
İndirim Tükendi
Vergiler dahil. Kargo, ödeme sayfasında hesaplanır.
Seri Port
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Tüm ayrıntıları görüntüle

Genel Bakış

CHINOWING VM21, UAV ve yer iletişimi için tasarlanmış bir Mesh Ağ Video Radyo Telemetri RC Veri Bağlantısıdır. Kapsamı genişletmek ve dayanıklı bağlantılar sağlamak için MESH ağını entegre eder, bu da işbirlikçi çok düğümlü iletişimi mümkün kılar. VM21, 10 km'ye kadar tek atış iletimini destekler ve RC telemetri ve seri veri ile birlikte düşük gecikmeli video taşımacılığı sağlar.

Ana Özellikler

  • MESH tek atış 10 km'ye kadar
  • Frekans seçenekleri: 800MHz, 1.4GHz, 2.4GHz belirli aralıklarla
  • Ayarlanabilir RF gücü: -40 ile +25 dBm
  • Düşük video gecikmesi: 20 ms (Tx'ten Rx'e)

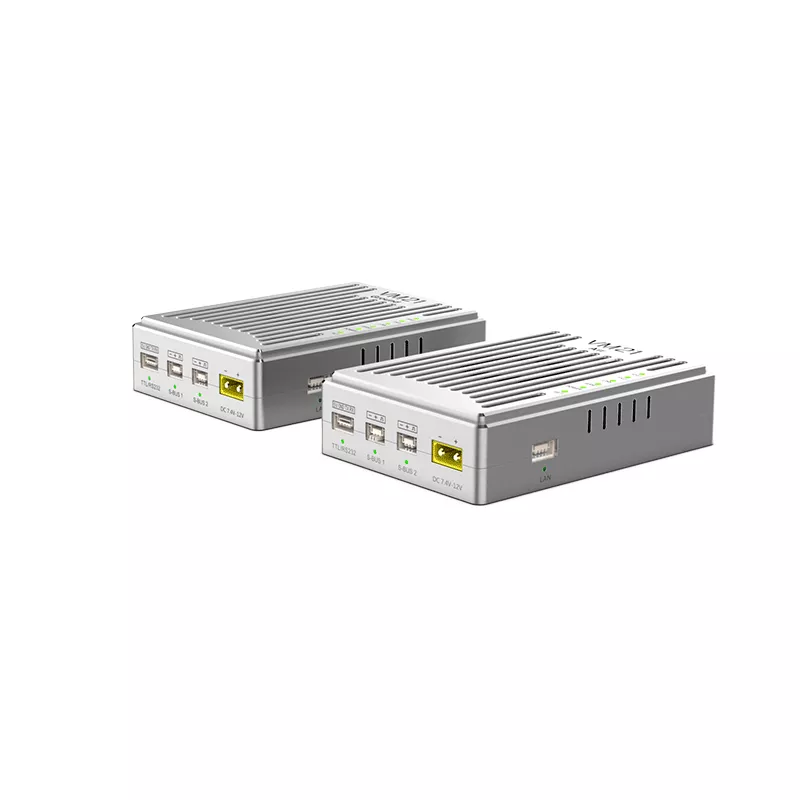

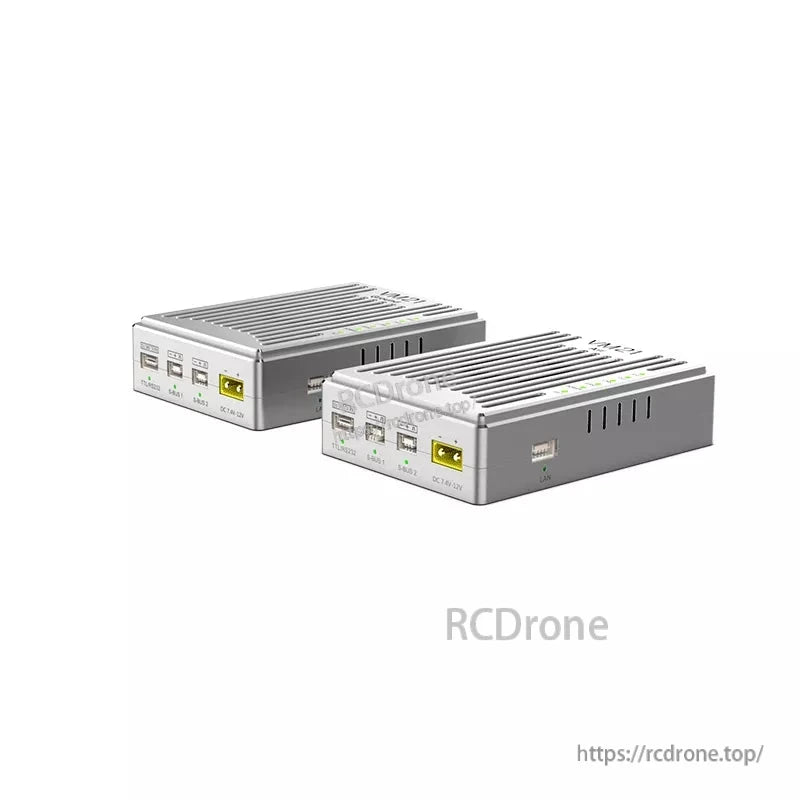

  • Portlar: 2× S-BUS, 1× seri (varsayılan TTL; isteğe bağlı RS232), video G/Ç için LAN
  • Yapılandırılabilir bant genişliği: 1.4M/3M/5M/10M/20M
  • 7.4–12 V girişi XT30 üzerinden; tipik çalışma akımı 180 mA @ 12 V
  • Kompakt form faktörü: 85 mm × 55 mm × 20 mm; ağırlık 100 g (anten hariç)
  • Anten seçenekleri: 4 dBi çubuk ve 8–9 dBi fiberglass epoksi anten
  • Çalışma sıcaklığı: -10°C ile +50°C
  • MESH kendiliğinden organize olan ve kendine uyum sağlayan yönlendirme ile sağlam iletişim

Teknik Özellikler

İletim menzili 10 km (tek atlama)
Frekans bandı seçenekleri 800 MHz / 1.4 GHz / 2.4 GHz
800 MHz aralığı 806–826 MHz
1.4 GHz aralığı 1427.9–1447.9 MHz
2.4 GHz aralığı 2401.5–2481.5 MHz
RF gücü -40 ile +25 dBm (ayarlanabilir)
Video gecikmesi 20 ms (Tx'den Rx'e)
Band genişliği 1.4–20 M (1.4M / 3M / 5M / 10M / 20M)
Seri port 1× (varsayılan TTL; isteğe bağlı RS232), tam çift yönlü, baud hızı ayarlanabilir
S-BUS portları 2× S-BUS
Video G/Ç LAN (IPC cihazı / PC bağlayın)
Güç girişi 7.4–12 V XT30 üzerinden
Çalışma akımı 180 mA @ 12 V
Anten 4 dBi çubuk; 8–9 dBi fiberglass epoksi
Boyutlar 85 mm × 55 mm × 20 mm
Ağırlık 100 g (anten hariç)
Çalışma sıcaklığı -10°C ile +50°C

Uygulamalar

  • UAV video iletimi LAN girişi/çıkışı üzerinden
  • RC telemetri ve kontrol S-BUS ve seri arayüzler aracılığıyla
  • Sensor veri toplama ve karmaşık ortamlarda çok düğümlü MESH ağı oluşturma
