Hobbywing XRotor X9 G2L İtki Sistemi, 16L Tarım Dronu için, 12S-14S, 24 kg İtme, IPX6, PWM+CAN

Genel Bakış

Hobbywing XRotor X9 G2L, tarımsal bitki koruma uygulamaları için tasarlanmış 16L tarım dronları için bir itki sistemidir. Deniz seviyesinde 7-12 kg (tek eksenli) nominal yükü destekler ve maksimum itiş gücü 24 kg (deniz seviyesinde) olup, küçük ve orta boy platformlar için D40 mm / 40 mm karbon fiber tüp kollarla uyumludur.

IPX6 giriş koruması ve FOC tabanlı ESC (PMSM için optimize edilmiş) ile sistem, zorlu dış ortamda ağır yük operasyonları için tasarlanmıştır. PWM (analog) ve CAN (dijital) üzerinden çift gaz yedekliliğini destekler ve HWCAN ve DroneCAN (Cyphal) iletişimi aracılığıyla telemetri ve uyumluluk sağlar.

Temel Özellikler

• Yeni nesil entegre drone itiş sistemi; önceki versiyon X9 ve X9 Plus'tan sorunsuz yükseltme
• Her eksen için nominal itme: 7-12 kg; maksimum itme: 24 kg
• Önceki versiyon X9 ile karşılaştırıldığında, önerilen kalkış ağırlığı 1 kg artmıştır
• MFP 36x11 pervanesi ile kullanıldığında uzatılmış uçuş süresi; önceki versiyon X9 ile karşılaştırıldığında aynı itme aralığında verimlilik %4 artmıştır
• Toplam ağırlık: 1532 g (kablo ve 36x11 pervaneler dahil 1532 +/-10 g olarak da belirtilmiştir); 230 g daha hafif olmasına rağmen X9 Plus ile karşılaştırılabilir performans
• Çeşitli 16L tarım dronları için uygundur; Sınıf IV dronlar
• Çift gaz yedeklilik kontrolü: PWM analog sinyal + CAN bus dijital sinyal
• Listelenen güvenlik korumaları: güç açma, kendini kontrol, voltaj/akım/duraklama
• Yerleşik arıza depolama ve kayıt; optimize edilmiş kara kutu depolama mantığı:
  • Arıza depolama: arıza verilerini milisaniyeler içinde hassas bir şekilde kaydeder, böylece arıza analizi ve ESC bakım bilgileri kaydı daha kolay hale gelir
  • Kayıt kara kutusu: ESC çalışma verilerini gerçek zamanlı olarak kaydeder; varsayılan kayıt süresi 1 saattir, 24 saate kadar uzatılabilir
• Birden fazla parametre ayarlama modu:
  • Uzaktan kumanda ile parametre ayarlama: DataLinkBox'a ihtiyaç duymadan navigasyon ışığı renklerini ve motor dönüş yönlerini ayarlayın
  • Mobil uygulamada Bluetooth ile parametre ayarlama: DataLinkBox G3, HOBBYWING DataLink V3 uygulaması (Android ve iOS; Huawei HarmonyOS şu anda desteklenmiyor) ile eşleştirilmiştir; Bluetooth üzerinden dışarıda ESC parametrelerinin %90'ını hızlı bir şekilde yapılandırın
  • PC yazılımı aracılığıyla parametre ayarı: PC tarafı DataLink ana bilgisayar yazılımı ve DataLinkBox, ESC üzerindeki tüm açık parametre ayarlarını (gelişmiş parametre ayarları dahil) destekler
• Yeni "çift döngü" kontrol mimarisi:
  • Düz alan modu: işletim voltajı aralığında kararlı motor dönüş hızı çıkışı ve hassas hız kontrolü
  • Yüksek alan modu: irtifa arttıkça motor dönüş hızlarını belirli bir aralıkta otomatik olarak ayarlar (isteğe bağlı olarak özelleştirilebilir)
• Optimal ısı dağılımı için tamamen yeni yapı: daha büyük çaplı dikdörtgen havalandırma tasarımı, ısı dağılım verimliliğini artırırken motorun içine kirleticilerin girmesini önler

Özellikler

Sistem (Hepsi bir arada itme sistemi)

ESC

Motor

Pervane

CAD Boyutları (X9 G2L)

• 53; 28.40; 24; 6-M3-6H
• Phi130.4; Phi104; Phi14
• 129.90; 149.60; 92.40; 90; 55.16; 43.10; 37.50; 0
• Phi40.10; Phi4.10; 18; 36
• Phi31; 4-M4-6H; 66; 83.60

CAD Boyutları (MFP 36x11)

• Uzunluk: 927.1
• 70; 90°
• 4-Phi4.2; Phi31; Phi14
• 34.7; 26.5; 7

Uygulamalar

• 16L tarımsal dronlar
• PWM + CAN gaz girişi ve IPX6 dereceli bileşenler gerektiren tarımsal bitki koruma dronları

Müşteri hizmetleri ve ürün desteği için iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/.

Detaylar

XRotor X9 G2L montaj boyutları ve etiketli JR-3P/5-pin kablo bağlantı şeması, bir tarım dronu inşasında uyum ve bağlantıları planlamaya yardımcı olur.

XRotor X9 G2L pervane düzeni 927 sağlar.1 mm bıçak açıklığı, uyumlu motor montajlarına uygun şekilde tanımlanmış hub delik boyutları ile birlikte gelir.

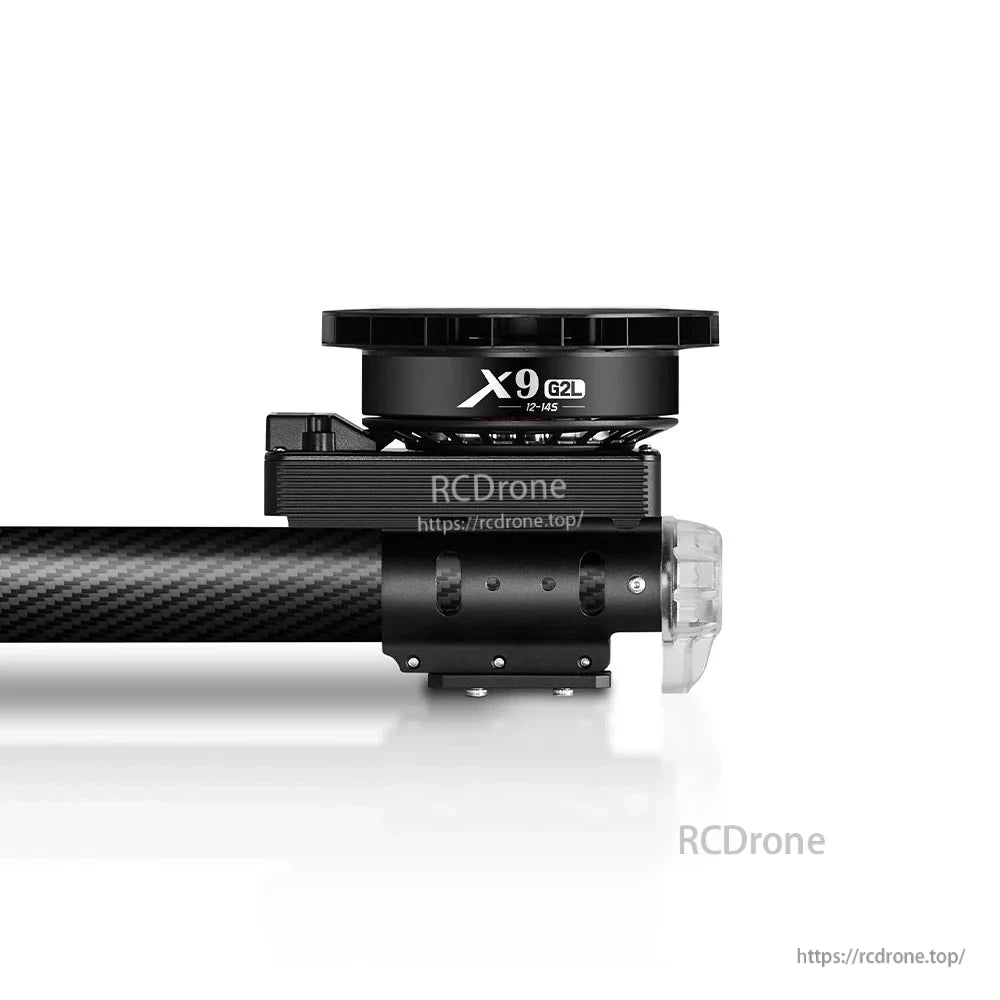

XRotor X9 G2L entegre itki ünitesi, akıcı drone kurulumu için büyük bir pervaneyi kompakt bir motor modülü ile birleştirir.

XRotor X9 G2L, her eksen için 7–12 kg nominal itki sağlar ve belirtilen maksimum itki 24 kg'dır.

XRotor X9 G2L itkisi, MFP 36x11 pervanesi ile eşleştirilmiştir ve 16L tarım drone kurulumları için konumlandırılmıştır.

Uzaktan kumanda aracılığıyla parametre ayarlaması, DataLinkBox'a ihtiyaç duymadan navigasyon ışığı renklerini ve motor dönüş yönünü ayarlamaya yardımcı olur.

Hobbywing ESC parametreleri, DataLink V3 mobil uygulaması ile DataLinkBox G3 üzerinden Bluetooth kullanılarak ayarlanabilir.

Hobbywing DataLink PC yazılım desteği, bir bilgisayardan ESC parametrelerini yapılandırmak ve yönetmek için CAN üzerinden bağlantı kurmanıza olanak tanır.

Optimize edilmiş kara kutu arıza depolama, ESC verilerini milisaniyeler içinde kaydeder ve 24 saate kadar gerçek zamanlı kayıt desteği sunar.

Çift döngü kontrol mimarisi, stabil hız çıkışı için Flatland Modu ve daha yüksek irtifa operasyonları için motor hızlarını ayarlamak üzere Highland Modu sunar.

XRotor X9 G2L motoru, ısı dağılımını iyileştirmek ve kirleticilerin dışarıda kalmasına yardımcı olmak için dikdörtgen bir havalandırma yapısı kullanır.

XRotor X9 G2L itki sistemi, PWM (analog) ve CAN (dijital) kullanarak çift gaz girişi destekler ve DroneCAN/HWCAN protokolleri ile çalışır.

XRotor X9 G2L motoru, IPX6 su geçirmezlik derecesine ve 200°C'ye kadar dayanıklı yüksek sıcaklık emaye teline sahiptir.

XRotor X9 G2L itki sistemi, aşırı/düşük voltaj uyarıları, kısa devre ve bağlantı kopması hataları ile aşırı sıcaklık uyarıları dahil olmak üzere yerleşik kendi kendine kontrol ve çalışma korumaları sunmaktadır.

Yük Test Verisi

X9 G2L-12S & MFP 36x11 Yük Performans Parametreleri

X9 G2L-12S & MFP 36x11 Yük Performans Parametreleri

Voltaj(V)	Pervane	Gaz Açma(%)	İtme Gücü(g)	Akım(A)	Güç Girişi(W)	Hız(RPM)	Verimlilik(g/W)	Moment(N·m)	Güç Çıkışı(W)	Sıcaklık(℃)
48V(12S LiPo)	MFP 36x11"	%33	4353	7.8	375.6	1637	11.6	1.75	299.3	/
		35%	4844	8.9	427.8	1724	11.3	1.93	347.9
		37%	5356	10.2	488.2	1811	11.0	2.12	402.1
		39%	5884	11.6	556.0	1898	10.6	2.32	461.6
		42%	6703	13.9	670.0	2027	10.0	2.64	560.0
		45%	7545	16.6	796.6	2153	9.5	2.96	668.3
		48%	8407	19.4	933.7	2274	9.0	3.30	785.4
		51%	9284	22.5	1079.9	2392	8.6	3.63	910.3
		%54	10177	25.7	1234.5	2506	8.2	3.97	1042.5
		%57	11085	29.1	1397.6	2616	7.9	4.31	1181.9
		%60	12009	32.7	1570.0	2725	7.6	4.66	1328.7
		63%	12949	36.5	1752.6	2831	7.4	5.00	1483.6
		66%	13906	40.5	1947.1	2937	7.1	5.36	1647.4
		%69	14879	44.8	2154.9	3042	6.9	5.72	1821.1
		%72	15867	49.5	2377.3	3148	6.7	6.08	2005.4
		%75	16867	54.4	2615.1	3254	6.4	6.46	2200.9
		78%	17872	59.7	2867.6	3360	6.2	6.84	2406.9
		81%	18873	65.2	3132.5	3466	6.0	7.23	2621.9
		84%	19859	70.9	3405.3	3570	5.8	7.60	2842.2
		87%	20814	76.5	3678.8	3671	5.7	7.97	3062.1
		90%	21717	82.0	3943.Yukarıdaki veriler, HOBBYWING Laboratuvarı tarafından 25°C oda sıcaklığında, deniz seviyesinde, değişen gaz pedalı girişi ayarları ile ölçülmüştür. X9 G2L-14S & MFP 36x11 Yük Performans Parametreleri X9 G2L-14S & MFP 36x11 Yük Performans Parametreleri Voltaj(V) Pervane Gaz(%) İtme(g) Akım(A) Güç Girişi(W) Hız(RPM) Verimlilik(g/W) Moment(N·m) Güç Çıkışı(W) Sıcaklık(℃) 54V(14S LiPo) MFP 36x11 %33 5311 9.1 492.0 1799 10.8 2.11 397.5 / 35% 5866  10.4  561.3  1892  10.5  2.32  459.1  37% 6460  11.9  640.9  1988  10.1  2.54  529.1  39% 7084  13.5  730.1  2084  9.7  2.78  606.5  42% 8059  16.3  879.9  2227  9.2  3.15  735.1  45% 9063  19.3  1045.9  2366  8.7  3.54  876.3  48% 10082  22.7  1225.5  2498  8.2  3.93  1027.8  51% 11110  26.2  1416.7  2626  7.8  4.32  1188.1  54% 12143  29.9  1618.5  2747  7.5  4.72  1356.6  57% 13184  33.9  1830.7  2865  7.2  5.11  1533.1  60% 14235  38.0  2054.1  2980  6.9  5.51  1718.3  63% 15300  42.4  2290.0  3093  6.7  5.91  1913.2  66% 16383  47.0  2540.3  3206  6.4  6.31  2119.2  %69 17487  51.9  2806.9  3320  6.2  6.72  2337.6  %72 18611  57.2  3091.8  3435  6.0  7.14  2569.3  %75 19750  62.8  3396.1  3553  5.8  7.57  2814.5  78% 20895  68.8  3720.0  3672  5.6  7.99  3072.0  81% 22030  75.1  4061.2  3793  5.4  8.41  3338.6  84% 23130  81.6  4414.0  3913  5.2  8.81  3608.1  87% 24162  88.2  4767.5  4030  5.1  9.17  3871.0  90% 25084  94.4  5103.4  4137  4.9  9.50  4113.5  100% 25839  99.8  5394.8  4228  4.8  9.75  4317.6  Yukarıdaki veriler, HOBBYWING Laboratuvarı tarafından oda sıcaklığı 25°C'de, deniz seviyesinde, değişen gaz girişi ayarları ile ölçülmüştür.     Related Collections Drone Aksesuarları Tarım Drone Motoru Hobi motoru Customer Reviews Be the first to write a review Write a review 0% (0) 0% (0) 0% (0) 0% (0) 0% (0) Daha fazla dron ve aksesuar keşfedin Kamera Drone Kamera Drone Koleksiyonumuz, FIMI, JJRC, SJRC, Holy Stone, Potensic, EXO, ZLL ve... Kamera Drone FPV drone Yarış, Serbest Stil, Uzun Menzilli, Cinewhoop ve Dişbudak drone'larını RTF, BNF ve... FPV drone Drone Aksesuarları Uçuş performansını artırmak, pil ömrünü uzatmak ve ekipmanınızı korumak için geniş bir... Drone Aksesuarları
