Genel bakış

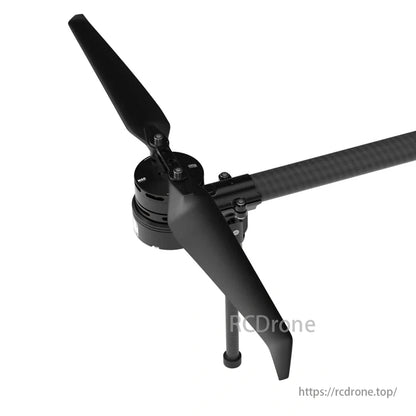

The KIZGIN 4X06 Drone Kol Seti 380KV yüksek performanslı İHA uygulamaları için tasarlanmış tamamen entegre bir güç sistemidir. Şunları içerir: 4006 IPE fırçasız motor, SPIRO AW 15x4.8 katlanır pervane ve 40A FOC ESC, optimize edilmiş itme, verimlilik ve güvenilirlik sunar. Hava fotoğrafçılığı, haritalama ve endüstriyel uygulamalar için tasarlanan bu sistem, sorunsuz bir çalışma sağlar gelişmiş sinüs dalgası elektrik modülasyonu Ve karbon fiber hafif yapı.
- 4006 IPE fırçasız motor.
- SPIRO AW 15x4.8 katlanır pervane.
- 40A Odak ESC
- 1kgF/rotor. Maksimum itme: 2kgF/rotor.
- Önerilen Pil: 6S Lipo
Özellikler
Temel Parametre
- Örnek: ÇILGIN 4X06 KV380
- Maksimum İtiş: 2070g /rotor @24v(deniz seviyesi)
- Önerilen Kalkış Ağırlığı: 700g /rotor @24v(deniz seviyesi)
- Pil Önerisi: 6S Lipo
- Çalışma Sıcaklığı: -20-60°C
- Birim Kombo Ağırlığı: 208g (Match 1548 pervane)
- Pil/sinyal kablosu uzunluğu: 500mm
- Uyumlu Karbon Tüp: 20mm
- Karbon Tüp Standı Uzunluğu/Çapı: 150mm/9mm
PERVANE
- Çap / adım: SPIRO AW 15x4.8 inç (381x122 mm)
- Birim Ağırlık: 26g/adet
Motorlar
- Stator Boyutu: 39 × 6mm
- Birim Ağırlık: 78 gr
Odak ESC
- Maksimum Giriş Voltajı: 34.8V
- Maksimum Sürekli Akım: 20A
- Maksimum Gaz Kelebeği Sinyal Frekansı: 500Hz
- Önerilen voltaj: 4~8S

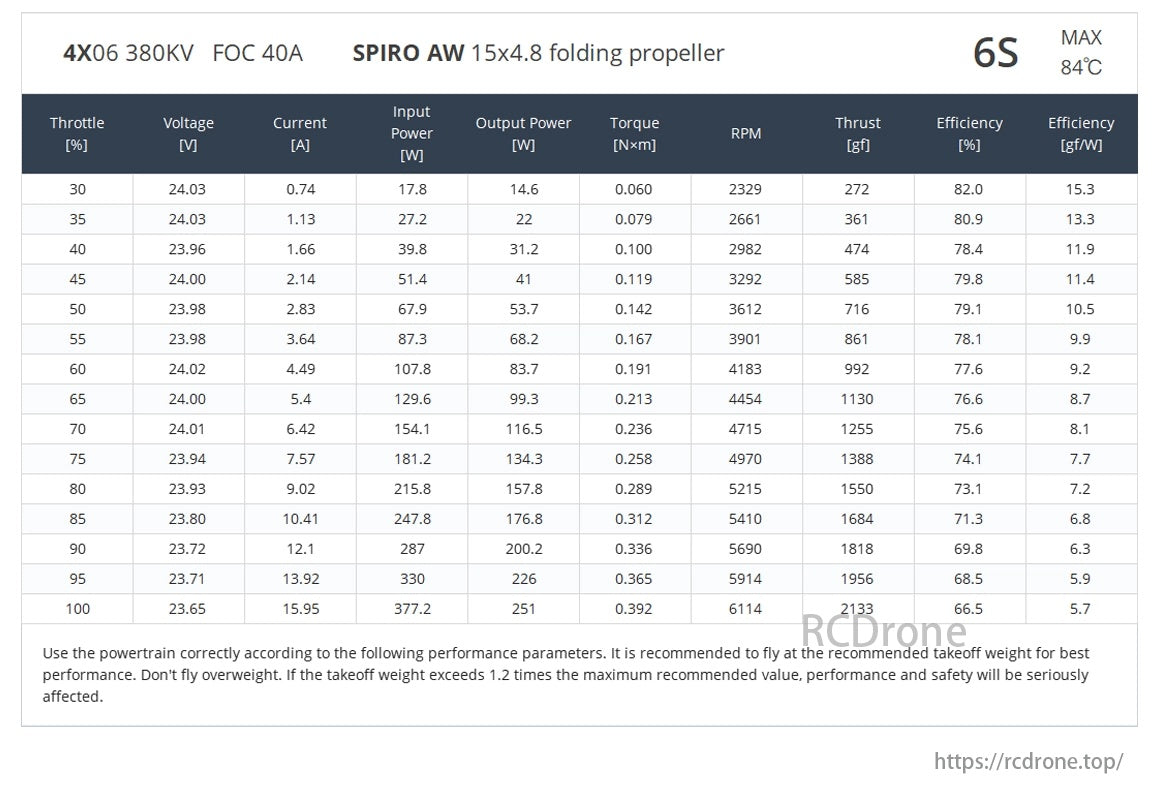

Performans Tablosu - SPIRO AW 15x4.8 Katlanır Pervane
Gaz Kelebeği [%] | Voltaj [V] | Mevcut [A] | Giriş Gücü [W] | Çıkış Gücü [W] | Tork [N·m] | Devir/dakika | İtme [gf] | Yeterlik [%] | Verimlilik [gf/W] |
---|---|---|---|---|---|---|---|---|---|
30 | 24.03 | 0,74 | 17.8 | 14.6 | 0,060 | 2329 | 272 | 82.0 | 15.3 |
35 | 24.03 | 1.13 | 27.2 | 22 | 0,079 | 2661 | 361 | 80.9 | 13.3 |
40 | 23.96 | 1.66 | 39,8 | 31.2 | 0,100 | 2982 | 474 | 78.4 | 11.9 |
45 | 24.00 | 2.14 | 51.4 | 41 | 0,119 | 3292 | 585 | 79,8 | 11.4 |
50 | 23.98 | 2,83 | 67.9 | 53.7 | 0,142 | 3612 | 716 | 79.1 | 10.5 |
55 | 23.98 | 3.64 | 87.3 | 68.2 | 0,167 | 3901 | 861 | 78.1 | 9.9 |
60 | 24.02 | 4.49 | 107,8 | 83.7 | 0,191 | 4183 | 992 | 77.6 | 9.2 |
65 | 24.00 | 5.4 | 129.6 | 99,3 | 0,213 | 4454 | 1130 | 76.6 | 8.7 |
70 | 24.01 | 6.42 | 154.1 | 116,5 | 0,236 | 4715 | 1255 | 75.6 | 8.1 |
75 | 23.94 | 7.57 | 181.2 | 134.3 | 0,258 | 4970 | 1388 | 74.1 | 7.7 |
80 | 23.93 | 9.02 | 215,8 | 157,8 | 0,289 | 5215 | 1550 | 73.1 | 7.2 |
85 | 23.80 | 10.41 | 247,8 | 176,8 | 0,312 | 5410 | 1684 | 71.3 | 6.8 |
90 | 23.72 | 12.1 | 287 | 200.2 | 0,336 | 5690 | 1818 | 69,8 | 6.3 |
95 | 23.71 | 13.92 | 330 | 226 | 0,365 | 5914 | 1956 | 68.5 | 5.9 |
100 | 23.65 | 15.95 | 377.2 | 251 | 0,392 | 6114 | 2133 | 66.5 | 5.7 |
Temel Özellikler
- Yüksek Verimlilik Fırçasız Motor: The 4006 IPE motoru birleştirir Hafif demir çekirdek tasarımı, EZO rulmanlar ve azaltılmış eksenel ve radyal boşluk için hassas mühendislik, pürüzsüz performans sağlar.
- Odak Noktası 40A ESC Akıllı Modülasyon ile: Özellikler sinüs dalgası kontrolü, aşırı voltaj, aşırı akım ve kısa devre koruması, güvenliği ve performansı artırır.
- Ultra Hafif Karbon Fiber Pervane: The SPIRO AW 15x4.8 katlanır pervane dır aerodinamik olarak optimize edilmişVerimliliği artırırken titreşimi ve gürültüyü azaltır.
- Geri Çekilebilir İniş Takımı: İçin tasarlandı düzgün kalkış ve iniş, geliştirilmiş stabilite ve kompakt depolama sağlar.
- Kusursuz Entegrasyon: Sistem şu şekildedir: 20 mm karbon tüpler için uyarlanmıştır, sağlayan güçlü yapısal bütünlük ve kurulum kolaylığı.
Uygulamalar
- Profesyonel Hava Fotoğrafçılığı
- Arazi Ölçme ve Haritalama
- Endüstriyel ve Muayene İHA'ları
- Tarımsal İHA Sistemleri
- Uzun Dayanıklılıklı İHA Operasyonları
Detaylar

MAD 4X06, profesyonel hava fotoğrafçılığı ve arazi ölçümü için ayarlanmış entegre bir tahrik kolu setidir. 700g-900g tek eksenli yük, 2070g maksimum itme gücüne sahiptir ve 208g ağırlığındadır. MAD 4006 motor, FOC 40A ESC ve SPIRO A ile donatılmıştırW1548 Katlanır pervanesi ile güvenilir bir yapı ve kolay kurulum imkânı sunar.

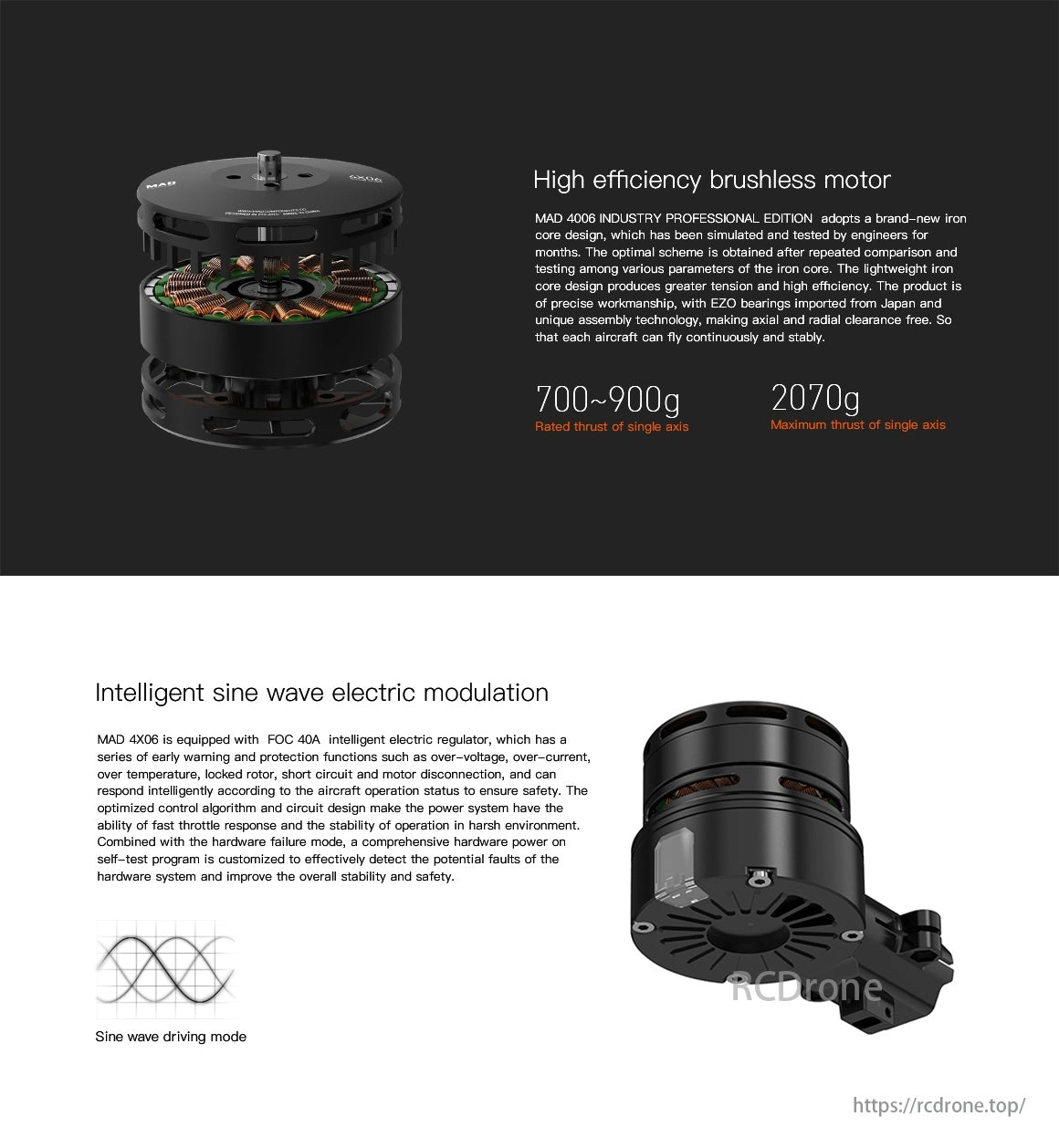

Hafif demir çekirdek tasarımına sahip yüksek verimli fırçasız motor, daha fazla gerginlik ve yüksek verimlilik sağlar. MAD 4X06, akıllı sinüs dalgası elektrik modülasyonu, hızlı gaz tepkisi ve zorlu ortamlarda kararlı çalışma özelliklerine sahiptir. Güvenlik ve güvenilirlik için 40A elektrik regülatörü ile donatılmıştır.

Katlanabilir iniş takımı, İHA'nın çok yönlülüğünü ve manevra kabiliyetini artırarak kalkış ve iniş sırasında denge sağlar. Kolay toplama için geri çekilir. Yüksek kaliteli karbon fiber pervaneler uçuş verimliliğini artırır, titreşimi azaltır ve uçuş süresini artırır. Sistem, optimum performans için gelişmiş malzemeleri ve tasarımı bir araya getirir.

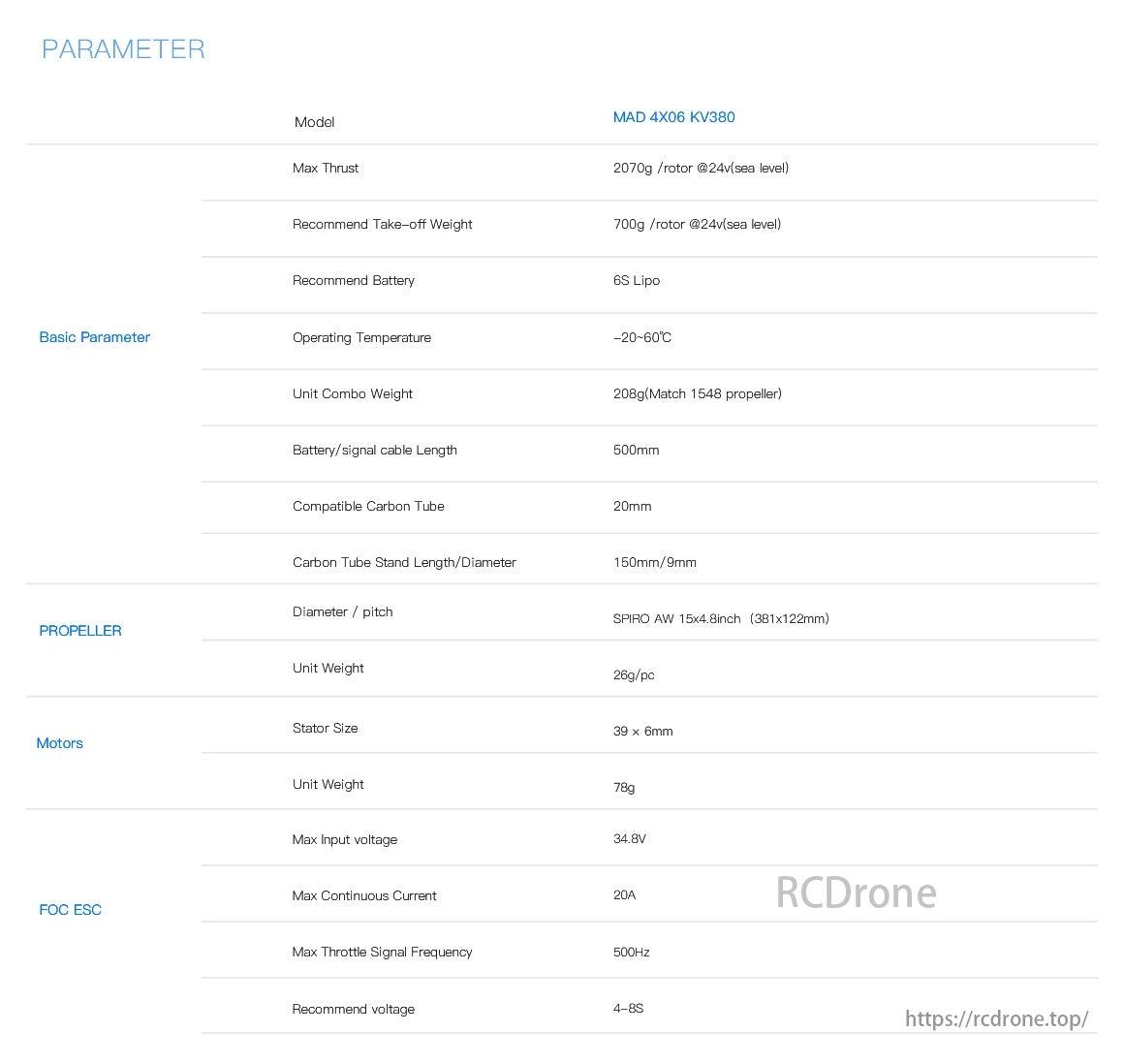

PARAMETRE: MAD 4X06 KV380. Maksimum itme: 2070g/rotor @24V. Önerilen kalkış ağırlığı: 700g/rotor @24V. Pil: 6S Lipo. Çalışma sıcaklığı: -20-60°C. Ünite kombo ağırlığı: 208g. Uyumlu karbon tüp: 20mm. Pervane çapı/pitch: SPIRO AW 15x4.8inch. Motor stator boyutu: 39x6mm. Maksimum giriş voltajı: 34.8V.

Çeşitli gaz ayarlarında SPIRO AW 15x4.8 katlanır pervaneli 4X06 380KV FOC 40A motor için voltaj, akım, güç, tork, RPM, itme ve verimliliği gösteren veriler. Güvenlik ve performansı etkileyen aşırı kilo koşullarından kaçınmak için belirtilen parametreler dahilinde optimum performans önerilir.
