MAD AM75 Güç Sistemi Kiti 8KV (AeroMax 75 KİT) Motor + SineSic 80A Pro ESC + 73x29 Pervane
MAD AM75 Güç Sistemi Kiti 8KV (AeroMax 75 KİT) Motor + SineSic 80A Pro ESC + 73x29 Pervane
MAD
Teslim alım stok durumu yüklenemedi
Genel Bakış
MAD AM75 Güç Sistemi Kiti 8KV (AeroMax 75 KİT), yüksek voltajlı çok rotorlu itme için AM75 8KV motoru, SineSic 80A Pro ESC (200V~435V) ve FLUXER PRO 73x29 karbon fiber pervaneyi bir araya getiren ağır kaldırma güç sistemi kitidir.
Öne Çıkan Özellikler
- Nominal itme: 75 kg; maksimum itme: 150.3 kg
- Motor, vakumlu sızdırmaz bobinler ve gerçek zamanlı sıcaklık izleme özelliklerine sahiptir (belirtilmiştir)
- ESC, çift CAN/PWM gaz kontrolünü destekler; CAN*2 (CAN2.0B, 1M bps); PWM giriş darbe genişliği 1100~1900us
- Yeni nesil akıllı ESC özellikleri: DSP (otomotiv sınıfı), FOC adaptif algoritma, 0.28 s dinamik yanıt ve 3. nesil SiC MOSFET'ler (belirtilen)
- Pervane: FLUXER PRO 73x29, yüksek kaliteli karbon fiber + reçine
- Test/doğrulama ifadeleri: 1.000 saat dayanıklılık testi; termal döngü (-40°C'den 85°C'ye, 48S); tuz püskürtme korozyon direnci (48S); IP45 su geçirmez test
Özellikler
| Combo modeli | AM75-Kit |
| KV | 8KV |
| Maksimum itme gücü | 150.3 kg |
| Tavsiye edilen kalkış ağırlığı | 75 kg |
| Verimlilik (combo) | 6.7 gf/W |
| Lityum uyumlu | 96S (Lipo) |
| Çalışma sıcaklığı | -20~50°C |
| IP derecesi (kombinasyon) | IP45 |
| Kombinasyon ağırlığı | 10700±100 g |
| Güç kablosu / uzunluk | 10AWG / 680 mm |
| İletişim kablosu | 9pin / 1100 mm |
Motor (AM75)
| Model | AM75 |
| Slot & kutup | 36N42P |
| Motor boyutu | D: 196.8 x 110 mm |
| Kablo uzunluğu | 200 mm (Uzatılmış Emaye Kablolar) |
| Ağırlık | 7.5 kg |
ESC (SineSic 80A Pro)
| Model | SineSic 80A Pro (200V~435V) |
| Boyut | 198.5*88*54 mm |
| Ağırlık | 1532 g |
| Koruma derecesi | IPX7 |
| Sürekli çıkış akımı | 80A |
| Zirve çıkış akımı | 150A (10S) |
| PWM giriş darbe genişliği | 1100~1900us |
| İletişim arayüzü | CAN*2 (CAN2.0B, 1M bps) |
Prop (FLUXER PRO 73x29)
| Model | FLUXER PRO 73x29 PROP |
| Malzeme | Yüksek Kalite Karbon Fiber + Reçine |
| Montaj boyutları | D25-D75 (M8*6); Merkez D25 |
| Ağırlık | 1680±80 g |
Pervane boyutları
| Toplam uzunluk | 1854.2 |
| Delik deseni | 6-Ø8.2 |
| Merkez / vida dairesi | Ø25 / Ø75 |
| Kalınlık | 35.4±0.02 |
Eğri grafik test koşulları (belirtilmiştir)
- 400 V giriş voltajı, 25°C sıcaklık ve deniz seviyesinde ölçülmüştür.
- Konfigürasyon: AeroMax 75 8KV + FLUXER 73x29" pervane + SineSic 80A Pro (200V~435V) Endüstriyel Sürüm.
Kit test verileri (355V)
| Gaz pedalı (%) | Voltaj (V) | Akım (A) | Giriş Gücü (W) | Çıkış Gücü (W) | Moment (N*m) | Dönüş Hızı (RPM) | İtme (kgf) | Verimlilik (%) | Verimlilik (gf/W) |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 355.53 | 7.90 | 2809.4 | 2484.5 | 23.96 | 990 | 29.1 | 88.44 | 10.4 |
| 35 | 355.41 | 11.61 | 4125.9 | 3708.3 | 31.09 | 1139 | 38.3 | 89.88 | 9.3 |
| 40 | 355.24 | 16.29 | 5786.1 | 5252.7 | 39.51 | 1270 | 48.7 | 90.78 | 8.4 |
| 45 | 355.04 | 20.97 | 7444.2 | 6760.9 | 46.43 | 1390 | 57.4 | 90.82 | 7.7 |
| 50 | 354.85 | 26.39 | 9364.5 | 8509.2 | 54.07 | 1503 | 67.0 | 90.87 | 7.2 |
| 55 | 354.65 | 31.91 | 11316.1 | 10252.0 | 60.91 | 1607 | 75.7 | 90.60 | 6.7 |
| 60 | 354.49 | 38.63 | 13694.4 | 12353.9 | 69.43 | 1699 | 86.2 | 90.21 | 6.3 |
| 65 | 354.35 | 44.02 | 15598.3 | 14020.0 | 75.01 | 1785 | 92.9 | 89.88 | 6.0 |
| 70 | 354.19 | 51.58 | 18270.6 | 16291.3 | 83.39 | 1866 | 103.6 | 89.17 | 5.7 |
| 75 | 353.98 | 60.85 | 21539.5 | 19034.1 | 93.62 | 1942 | 114.9 | 88.37 | 5.3 |
| 80 | 353.87 | 66.89 | 23671.3 | 20747.1 | 98.53 | 2011 | 122.8 | 87.65 | 5.2 |
| 85 | 353.68 | 74.06 | 26194.7 | 22733.7 | 104.54 | 2077 | 130.1 | 86.79 | 5.0 |
| 90 | 353.54 | 80.13 | 28327.2 | 24362.0 | 108.47 | 2145 | 135.5 | 86.00 | 4.8 |
| 95 | 353.39 | 85.05 | 30055.5 | 25576.6 | 112.31 | 2175 | 139.8 | 85.10 | 4.7 |
| 100 | 353.31 | 88.14 | 31142.4 | 26142.6 | 113.36 | 2204 | 144.6 | 84.01 | 4.6 |
Kit test verileri (400V)
| Gaz pedalı (%) | Voltaj (V) | Akım (A) | Giriş Gücü (W) | Çıkış Gücü (W) | Moment (N*m) | Devir/dakika | İtme (kgf) | Verimlilik (%) | Verimlilik (gf/W) |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 400.42 | 6.99 | 2799.0 | 2451.4 | 23.62 | 991 | 29.0 | 87.58 | 10.4 |
| 35 | 400.31 | 10.45 | 4184.4 | 3743.9 | 31.40 | 1139 | 38.6 | 89.47 | 9.2 |
| 40 | 400.15 | 14.30 | 5723.3 | 5162.7 | 38.81 | 1270 | 47.8 | 90.21 | 8.4 |
| 45 | 399.97 | 18.66 | 7463.5 | 6772.5 | 46.52 | 1390 | 57.8 | 90.74 | 7.7 |
| 50 | 399.74 | 23.27 | 9299.8 | 8453.5 | 53.71 | 1503 | 67.0 | 90.90 | 7.2 |
| 55 | 399.56 | 28.41 | 11349.4 | 10277.4 | 61.13 | 1606 | 76.3 | 90.56 | 6.7 |
| 60 | 399.39 | 34.06 | 13604.3 | 12263.5 | 68.96 | 1698 | 85.5 | 90.14 | 6.3 |
| 65 | 399.25 | 38.94 | 15564.3 | 13982.5 | 74.78 | 1786 | 92.8 | 89.94 | 6.0 |
| 70 | 399.16 | 45.30 | 18081.5 | 16174.0 | 82.71 | 1867 | 102.7 | 89.45 | 5.7 |
| 75 | 399.02 | 51.88 | 20700.9 | 18376.5 | 90.36 | 1942 | 110.8 | 88.77 | 5.4 |
| 80 | 398.81 | 58.73 | 23420.9 | 20574.9 | 97.69 | 2011 | 121.2 | 87.85 | 5.2 |
| 85 | 398.61 | 64.97 | 25898.0 | 22586.0 | 103.87 | 2076 | 127.8 | 87.21 | 4.9 |
| 90 | 398.52 | 71.32 | 28420.1 | 24508.7 | 109.40 | 2139 | 135.1 | 86.24 | 4.8 |
| 95 | 398.33 | 77.53 | 30883.6 | 26271.7 | 114.13 | 2198 | 142.4 | 85.07 | 4.6 |
| 100 | 398.19 | 84.59 | 33684.1 | 28058.2 | 119.29 | 2246 | 150.3 | 83.30 | 4.5 |
İçindekiler
- 1 x AM75 motor (8KV)
- 1 x ESC
- 1 x CW veya CCW pervane
Kit A: kilit pervane fonksiyonu olmadan; 1 x ESC (standart yazılım) ve 1 x CW veya CCW pervane içerir.
Kit B: motor, belirli bir durma pozisyonunda pervaneyi algılamak ve kilitlemek için manyetik bir enkoder içerir (uyumlu ESC yazılımı gerektirir); 1 x ESC (gerekli yazılım ile) ve 1 x CW veya CCW pervane içerir.
Uygulamalar
- Ağır yük taşıyan çok rotorlu platformlar
- Yüksek voltajlı itişin gerekli olduğu lojistik, haritalama ve denetim
Uyumluluk kontrolleri için (ESC yazılımı, CAN/PWM kontrolü ve pervane kilit gereksinimleri) iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/.
Ayrıntılar

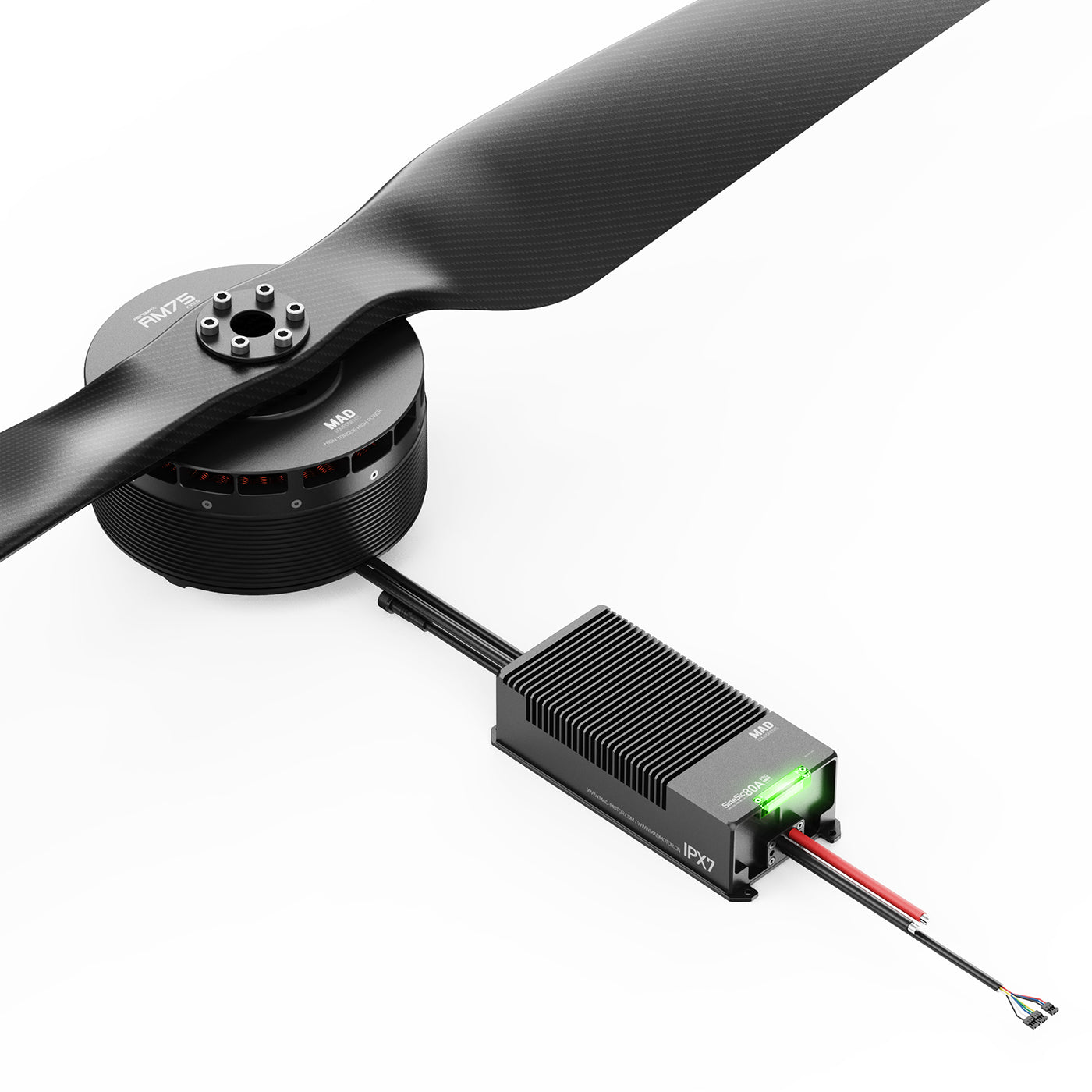

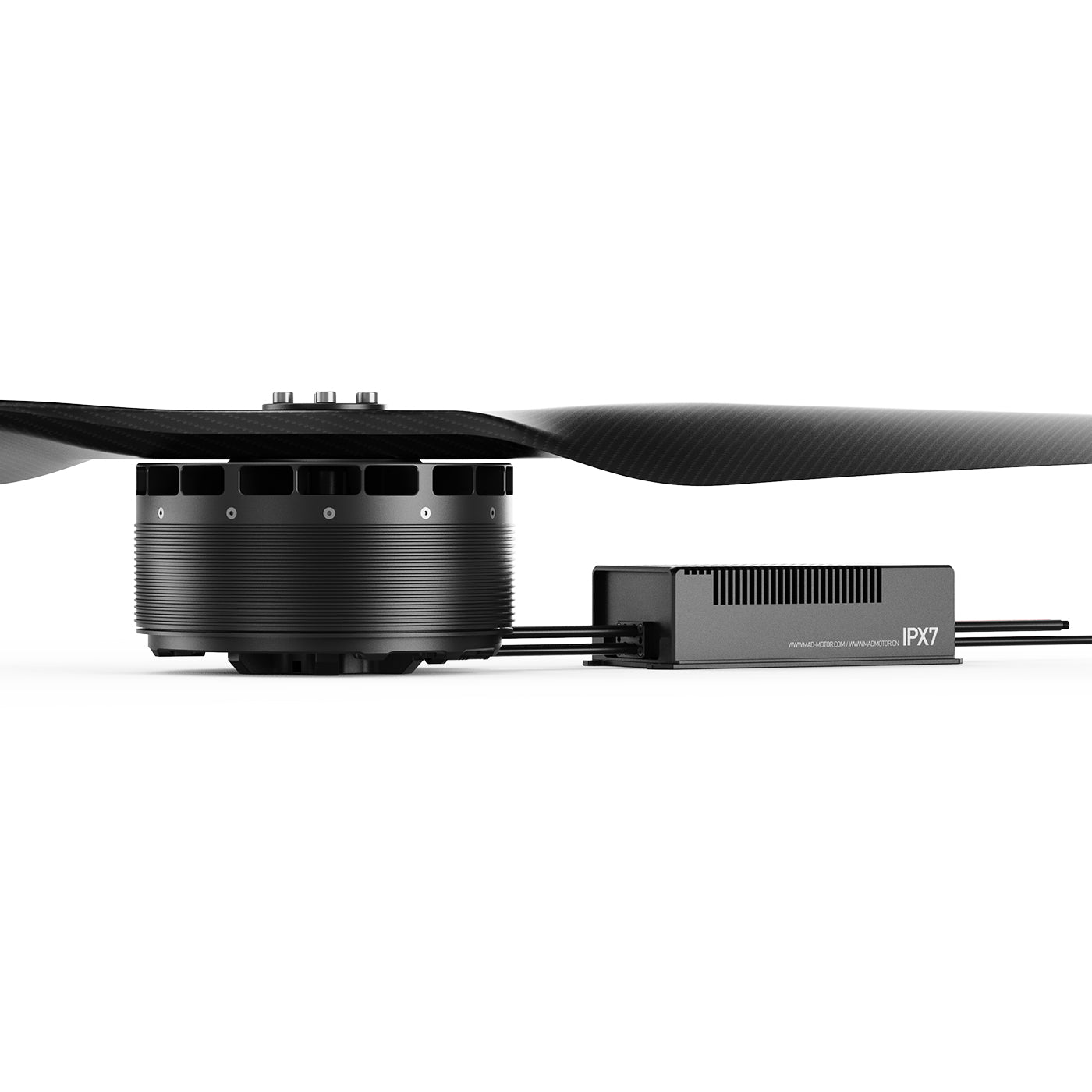

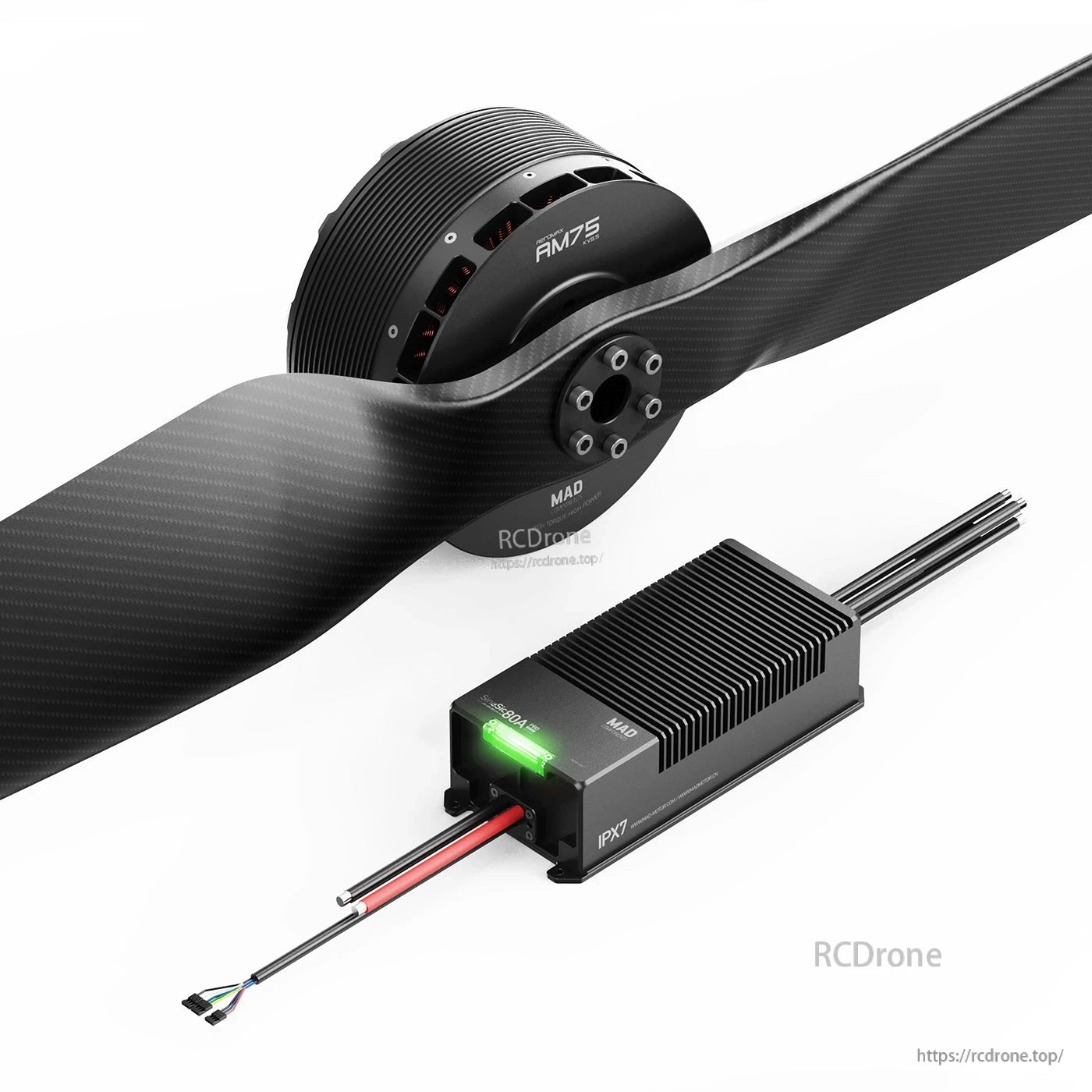

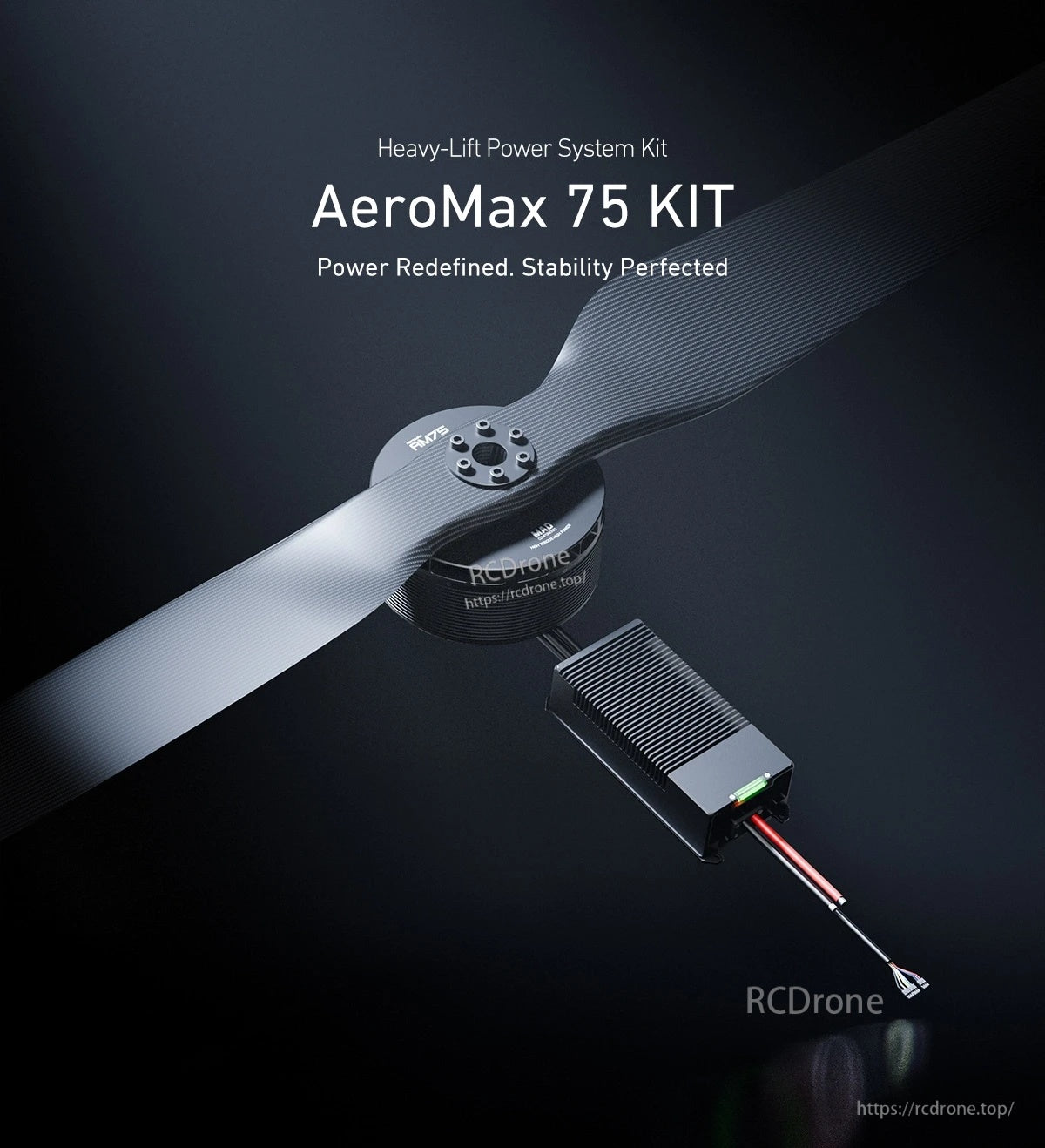

AeroMax 75 kiti, güç aktarımını ve kablolamayı basitleştirmek için büyük bir pervane, motor merkezi ve kompakt ESC modülünü bir araya getirir.
AeroMax 75 motoru, 75 kg nominal itiş ve 150.3 kg pik itiş ile birlikte vakumlu sargılar ve gerçek zamanlı sıcaklık izleme gibi ayrıntılarla sunulmaktadır.

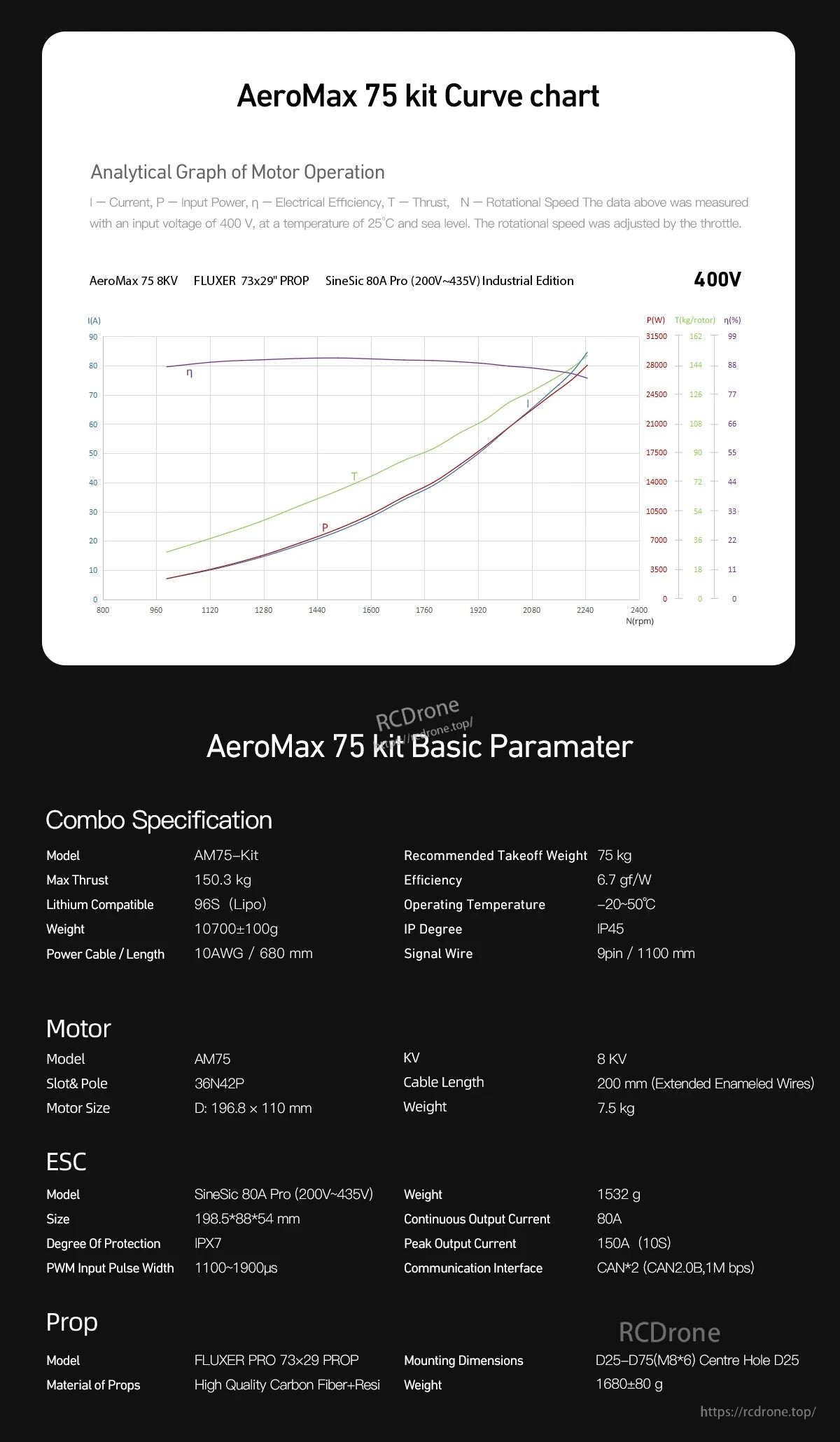

AeroMax 75 kiti parametreleri, 400V motor performans eğrilerini ve kurulum için ana motor, SineSic 80A Pro ESC ve 73x29 pervane ayrıntılarını özetler.

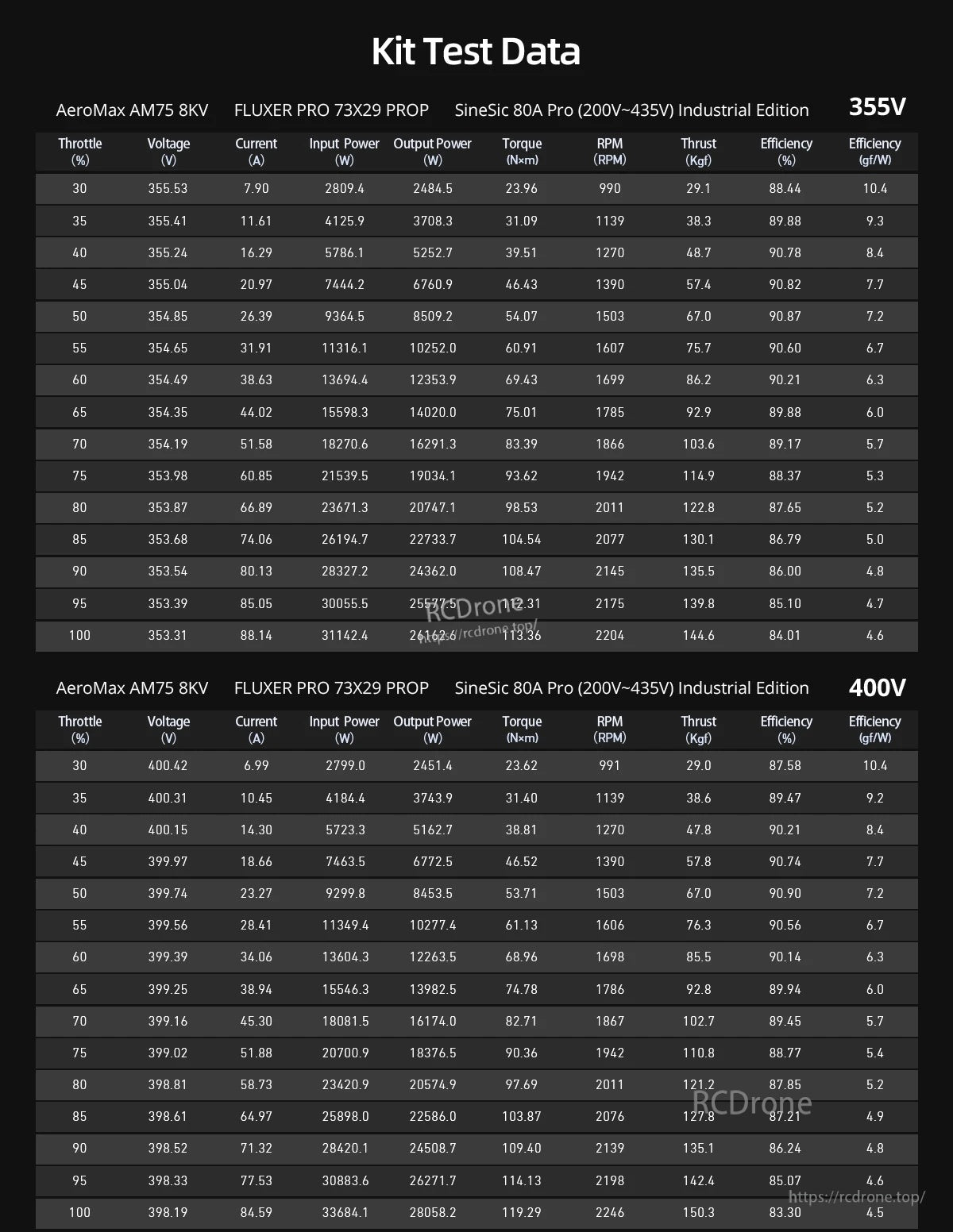

AeroMax AM75 8KV kiti, 355V ve 400V'de gaz, devir/dakika, itiş ve verimlilik listeleyen performans test tablolarını içerir.

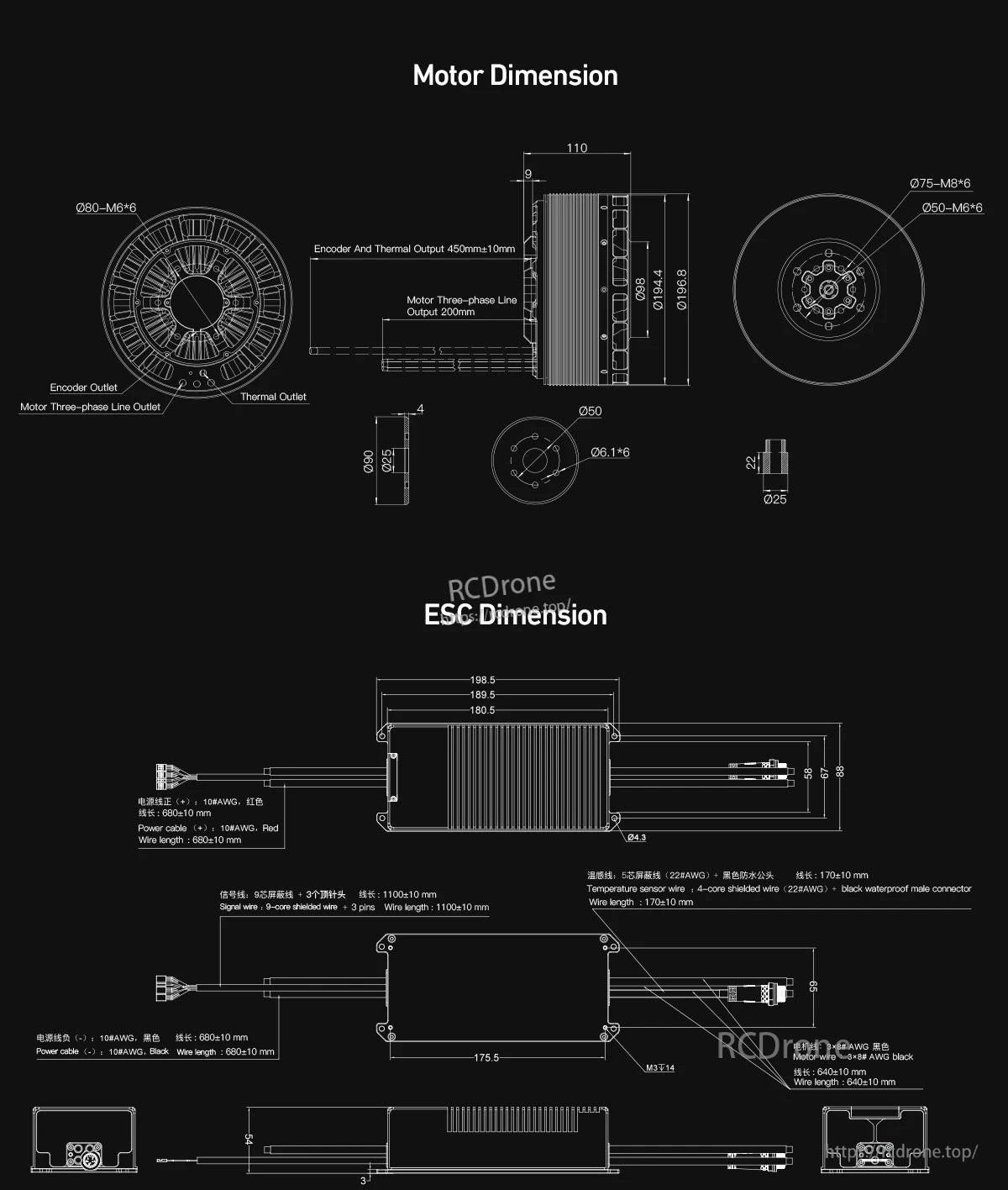

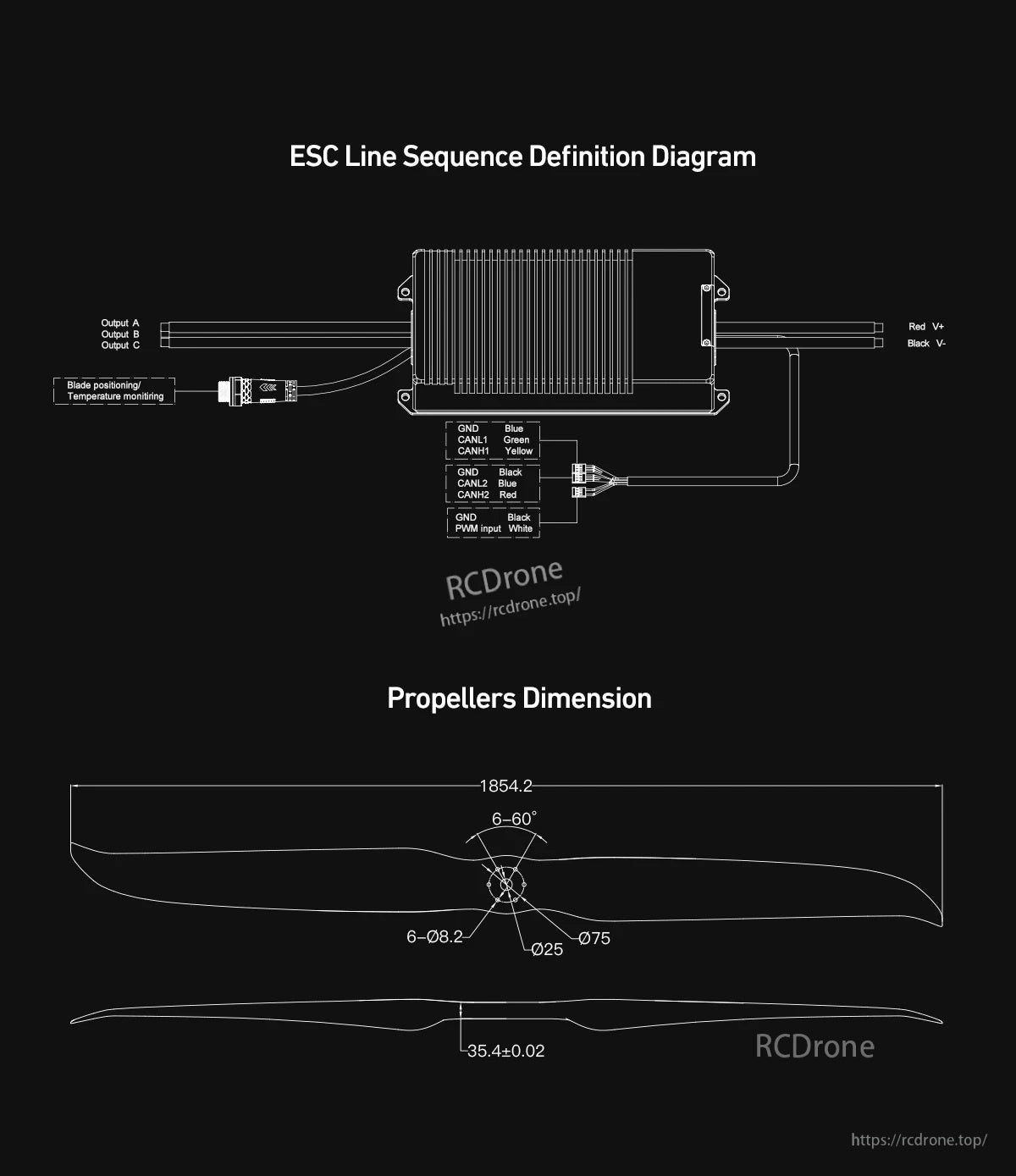

Motor ve ESC boyut diyagramları, güç sistemini kompakt bir yapıya kurmadan önce uyum ve kablolama alanını doğrulamaya yardımcı olur.

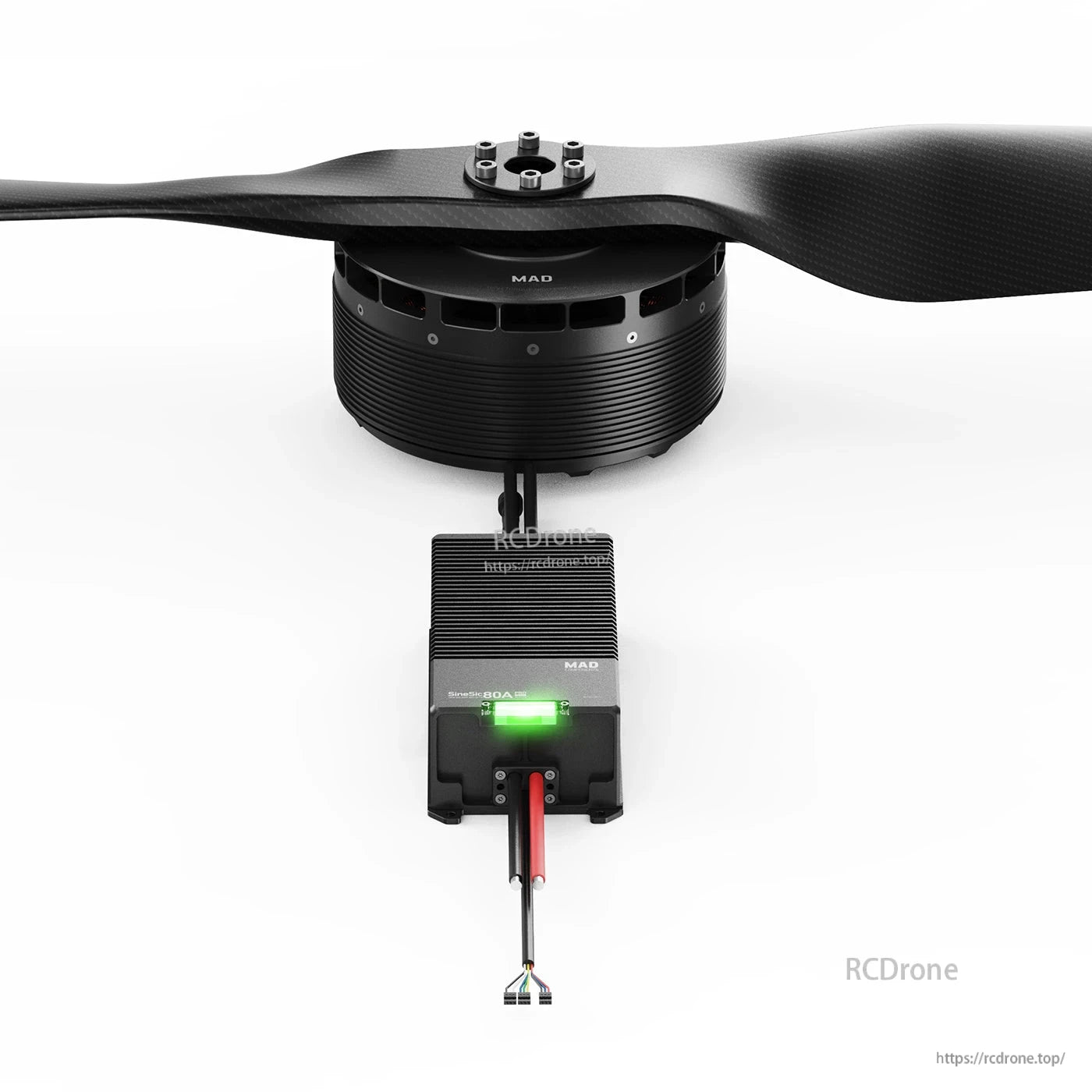

Kit, açıkça etiketlenmiş güç ve sinyal kabloları ile birlikte bir SineSic 80A Pro ESC ve uyum için boyut rehberi olan 73x29 pervane içermektedir.
SineSic akıllı ESC platformu, DSP/FOC kontrolü, SiC MOSFET'ler ve çift CAN/PWM gaz desteği ile kolay ayar ve OTA güncellemeleri destekler.
Biyomimetik bir hava kanadı ve 3D burulma tasarımına sahip yüksek performanslı karbon fiber pervaneler, verimli uçuş ve azaltılmış gürültü sağlar.

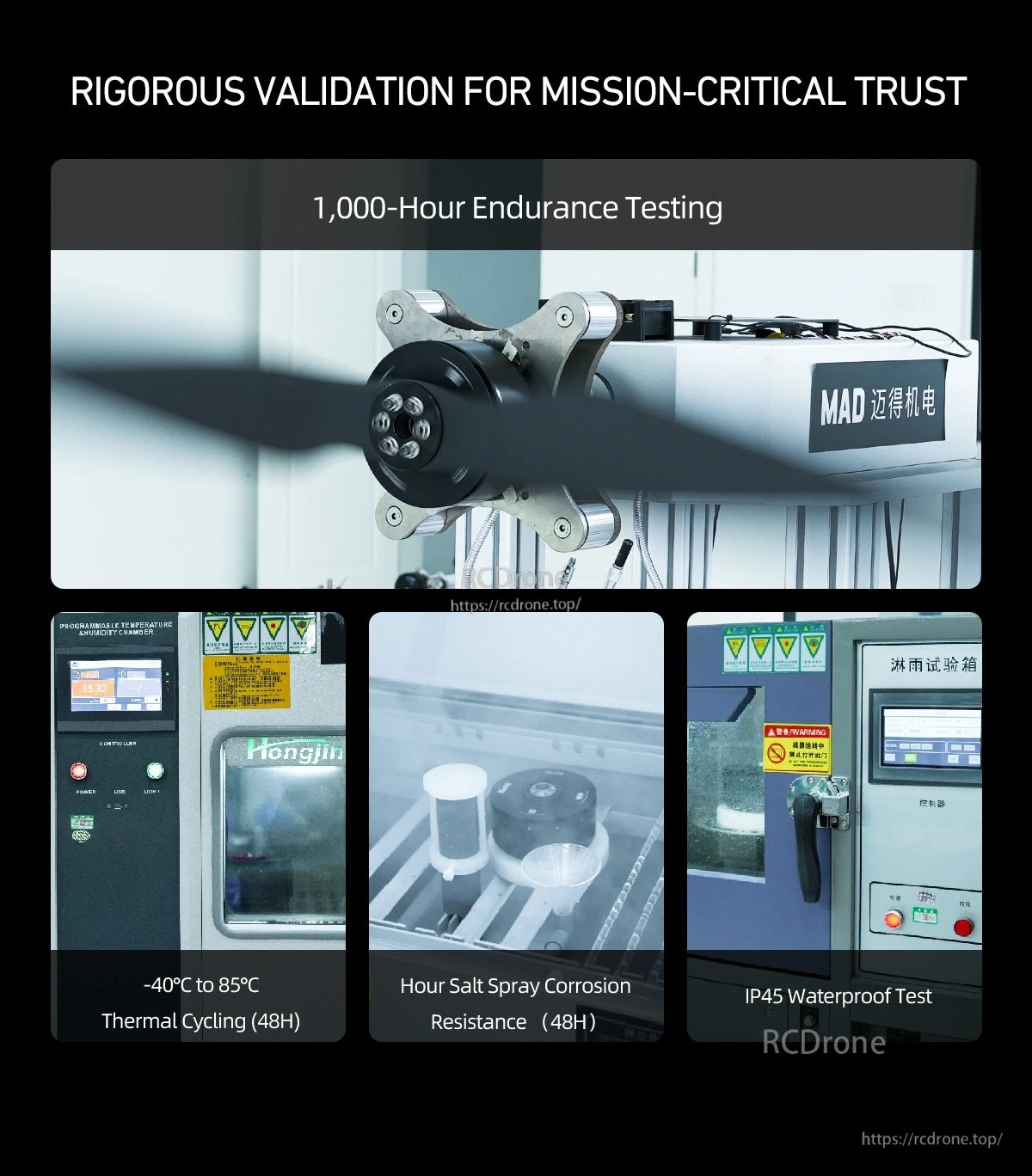

Yoğun doğrulama, 1.000 saatlik dayanıklılık testi, termal döngü, tuz püskürtme korozyon kontrolleri ve IP45 su geçirmez testleri içerir.
