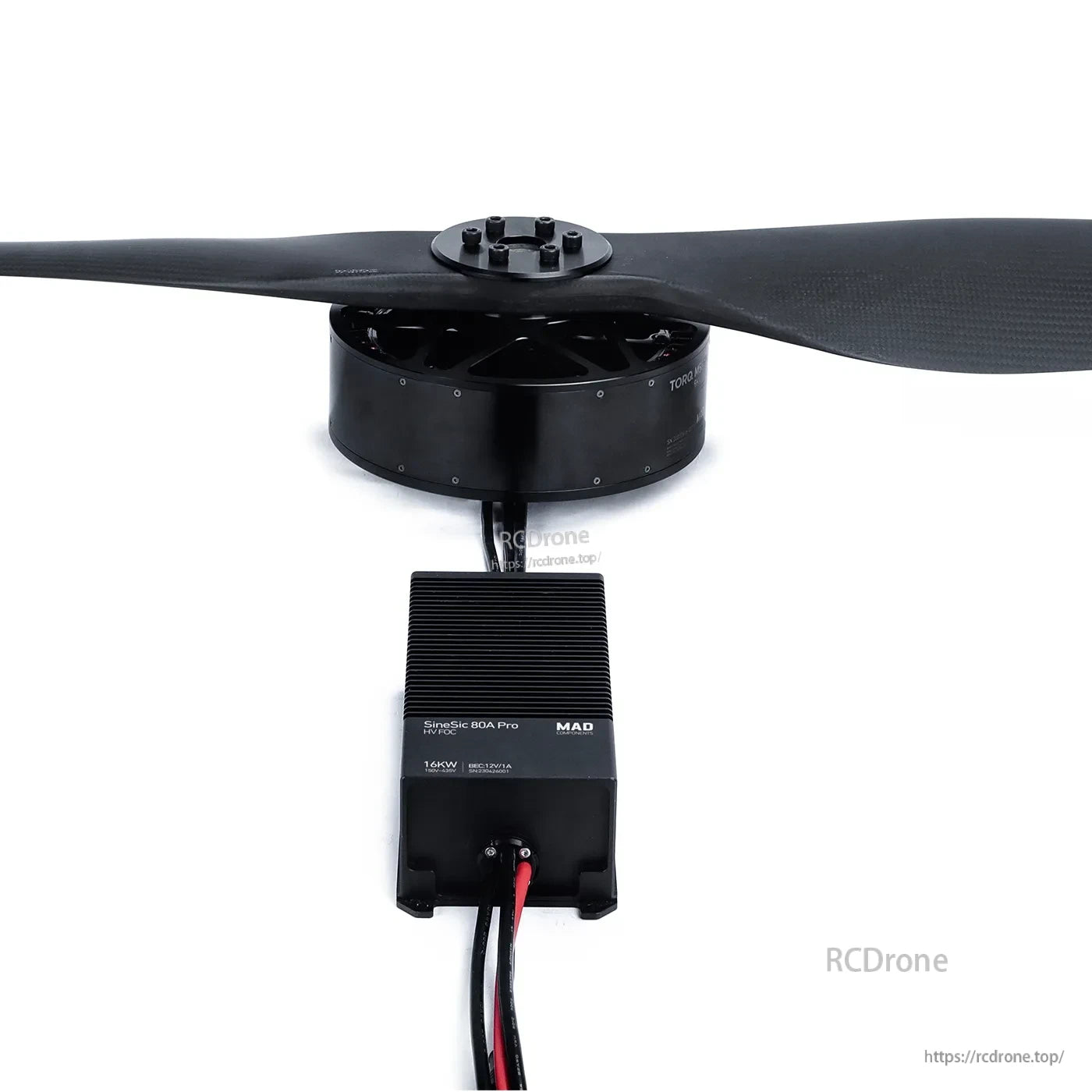

  • MAD Hummingbird HB40 Drone Power Combo 64x20, MAD Hummingbird HB40 drone power combo with large propeller motor and Hummingbird ESC Pro unit with power leads
1 5

MAD Hummingbird HB40 Drone Güç Paketi 64x20 - M50C35 EEE V2.0 Motor + SineSic Pro 80A ESC

MAD Hummingbird HB40 Drone Güç Paketi 64x20 - M50C35 EEE V2.0 Motor + SineSic Pro 80A ESC

MAD

$6,474.00 USD
$6,474.00 USD
İndirim Tükendi
Vergiler dahil. Kargo, ödeme sayfasında hesaplanır.
KV Seçeneği
Dönüş yönü
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Tüm ayrıntıları görüntüle

Genel Bakış

MAD Hummingbird HB40, yüksek kapasiteli çok rotorlu ve e-VTOL uygulamaları için bir motor, FOC ESC ve pervaneyi entegre eden bir drone güç kombinasyonudur. Her rotor, önerilen sürekli itme gücü olarak 40 kg destekler, motor maksimum gücü 19136 W'a ve maksimum itme gücü 95.3 kg'a kadar çıkmaktadır. Önerilen çalışma voltajı aralığı 100-600V'dur.

Önemli Özellikler

  • Entegre itme kombinasyonu: motor + ESC + pervane
  • Yüksek kapasiteli çok rotorlu / e-VTOL platformları ve ağır yük kaldırma dronları için tasarlanmıştır
  • Yüksek kaliteli havacılık sınıfı alüminyum yapı
  • Stabil dönüş ve düşmeye karşı özellikler için Japon rulman
  • Yüksek performanslı kavisli mıknatıslar; yüksek sıcaklıkta çalışma için derecelendirilmiştir (performans artışı %5)
  • ESC koruma seviyesi: IP67

Teknik Özellikler

Motor Verileri (MAD M50C35 EEE V2.0)

RPM/V 9 KV
Motor Boyutu D:191 x 94 mm
İç Direnç 174.5 mΩ
Yük Olmadan Akım 0.92A / 30V
Motor Ağırlığı 4200 g
Nominal Voltaj 354V~400V
Kablo Uzunluğu 150 mm (uzatılmış Emaye teller)
Maksimum Akım 53.2 A
Maksimum Güç 19136 W
Maksimum itme 95.3 kg
Önerilen Sürekli itme 40 kg
Şaft Çapı İÇ: 25 mm
Stator TAYVAN / Korozyona Dayanıklı
Montaj desenleri Ø80-M6x6; Ø50-M6x6; Ø32-M4x4; Ø50-Ø6.2x6

ESC Verileri (SineSic Pro 80A 16KW (150V~435V))

Boyut (U*G*Y) 197.0*88.0*59.5 mm
Ağırlık 1400 g
Koruma Seviyesi IP67
Sürekli Akım 80A (iyi soğutma altında)
Anlık Akım 150A (iyi soğutma altında)
Önerilen Pil 96~100S LiPo
PWM Giriş Sinyali Voltajı 3.3V/5V
Kablo Uzunluğu (Giriş) 690 mm (10AWG Silikon Esnek Kablo)
Kablo Uzunluğu (Çıkış) 600 mm (10AWG Silikon Esnek Kablo)
Kablo Uzunluğu (Sinyal) 1250 mm (9-Çekirdekli PVC Esnek Kablo)
Kablo Uzunluğu (LED kablosu) 155 mm (Su Geçirmez Konnektörlü 4-Çekirdekli PVC Esnek Kablo)
Bağlantı / konnektörler Çıkış U/V/W; Kırmızı V+; Siyah V-; PWM girişi (GND Siyah, PWM girişi Beyaz); 12V/1A Çıkış (Kırmızı); CAN1/CAN2 kablosu

Pervaneler Verisi (CB2 64X20 MATT)

Boyut 64x20 (1625.6 x 508mm)
Malzeme Yüksek kaliteli karbon fiber + Reçine
Tip sabit
Tek Ağırlık 885 g
Pervane montaj deliği Ø50mm; Ø25mm; M6

Test Verileri

Analitik grafik verileri, 400 V giriş voltajında, 25°C sıcaklıkta ve deniz seviyesinde ölçülmüştür. Aşağıdaki test tabloları 354 V ve 400 V için sağlanmıştır.

354V

Gaz Pedalı [%] Voltaj [V] Akım [A] Giriş Gücü [W] Çıkış Gücü [W] Moment [Nxm] Dönüş Hızı (RPM) İtme [gf] Verimlilik [%] Verimlilik [gf/W]
30 353.71 2.78 983.3 792.1 7.774 973 12111 80.6 12.3
35 353.71 4.49 1588.2 1326.2 11.307 1120 17875 83.5 11.3
40 353.71 6.19 2189.5 1880.2 14.082 1275 22172 85.9 10.1
45 353.73 8.95 3165.9 2770.6 18.632 1420 29165 87.5 9.2
50 353.7 11.21 3965.9 3469.9 21.405 1548 34221 87.5 8.6
55 353.66 14.67 5188.2 4587.0 26.073 1680 40026 88.4 7.7
60 353.71 18.3 6472.9 5773.9 30.496 1808 47330 89.2 7.3
65 353.7 22.14 7830.9 6972.4 34.678 1920 53635 89 6.8
70 353.67 26.25 9283.8 8291.1 38.811 2040 60524 89.3 6.5
75 353.65 30.6 10821.7 9602.9 42.851 2140 65769 88.7 6.1
80 353.58 35.85 12675.8 11296.1 47.730 2260 73533 89.1 5.8
85 353.59 40.99 14493.7 12807.8 52.067 2349 80450 88.4 5.6
90 353.61 47.39 16757.6 14826.2 57.623 2457 88258 88.5 5.3
95 353.56 52.52 18569.0 16199.6 61.656 2509 94465 87.2 5.1
100 353.54 52.29 18486.6 16120.0 61.402 2507 92769 87.2 5.0

400V

Gaz Pedalı [%] Voltaj [V] Akım [A] Giriş Gücü [W] Çıkış Gücü [W] Dönme Moment [Nxm] Dakika Başına Devir (RPM) İtme [gf] Verimlilik [%] Verimlilik [gf/W]
30 399.41 2.53 1010.5 774.3 7.791 949 12460 76.6 12.3
35 399.43 4.03 1609.7 1335.1 11.223 1136 17548 82.9 10.9
40 399.42 5.56 2220.8 1846.2 13.937 1265 22163 83.1 10.0
45 399.43 7.75 3095.6 2637.0 17.834 1412 27725 85.2 9.0
50 399.45 10.12 4042.4 3470.2 21.532 1539 33120 85.8 8.2
55 399.4 12.89 5148.3 4468.7 25.461 1676 39068 86.8 7.6
60 399.4 16.02 6398.4 5591.6 29.681 1799 45312 87.4 7.1
65 399.38 19.83 7919.7 6951.5 34.466 1926 51759 87.8 6.5
70 399.39 23.46 9369.7 8194.1 38.432 2036 58390 87.5 6.2
75 399.39 27.22 10871.4 9597.9 42.373 2163 64031 88.3 5.9
80 399.35 31.79 12695.3 11168.1 47.189 2260 71722 88.0 5.6
85 399.33 37.28 14887.0 13035.8 52.949 2351 80688 87.6 5.4
90 399.32 41.96 16755.5 14677.2 57.067 2456 86640 87.6 5.2
95 399.31 47.01 18771.6 16201.2 61.785 2504 92543 86.3 4.9
100 399.29 47.92 19134.0 16489.3 62.909 2503 95320 86.2 5.0

İçindekiler

  • Hummingbird HB40 güç kombinasyonu: MAD M50C35 EEE V2.0 motor + SineSic Pro 80A 16KW (150V~435V) ESC + CB2 64x20 MATT pervane

Uyumluluk kontrolleri (batarya voltajı, konektörler, kablolama) ve destek için support@rcdrone.top or ile iletişime geçin https://rcdrone.top/.

Ayrıntılar

MAD HB40-64x20 drone Power Combo

Hummingbird HB40 güç kombinasyonu, tam bir tahrik sistemi için 64x20 pervane ve uyumlu ESC ile bir MAD motorunu eşleştirir.

MAD HB40-64x20 drone Power Combo

MAD Hummingbird HB40 güç kombinasyonu çizimleri, 64x20 yapısında uyumu doğrulamaya yardımcı olmak için motor ve ESC boyutlarını listelemektedir.

MAD HB40-64x20 drone Power Combo

MAD Hummingbird HB40 güç kombinasyonu belgeleri, ESC kablo sırası detayları, pervane montaj boyutları ve 354V ve 400V'deki performans test verilerini içermektedir.
