MAD X3520 IPE V1.0 eVTOL Uçak Drone Motoru, 3520 Fırçasız Outrunner 520KV/700KV, IP35

MAD

$112.50 USD

İndirim Tükendi

Vergiler dahil. Kargo, ödeme sayfasında hesaplanır.

KV SEÇENEĞİ 520kv 700kv

Adet

Tüm ayrıntıları görüntüle

Genel Bakış

MAD X3520, IP35 koruma, korozyona dayanıklı stator ve yaygın eVTOL/uçak itiş sistemleri için montaj desenleri ile donatılmış bir eVTOL uçak dron motorudur (Motor Modeli: MAD X3520 IPE V1.0). KV seçenekleri: 520KV ve 700KV olarak gösterilmiştir.

Ana Özellikler

IP35 koruma derecesi
Korozyona dayanıklı stator (TAİWAN)
Santrifüj ısı dağıtımı: VAR
Rotor dengesi: ≤5 mg; Motor dengesi: ≤10 mg
Pervane montajı: D:15 M3×4 / M6 Somun
Motor montajı: D:25 M3×4 / D:50 M4×4

Teknik Özellikler

Motor Verileri (Ortak)

Motor Modeli	MAD X3520 IPE V1.0
Pol çiftleri sayısı	7
Stator	TAYVAN / Antikorozif
Verniklenmiş tel Derecesi	180 C
Motor Boyutu	D:43 65 mm
Manyetik Derece	150 C
Koruma Derecesi	IP35
Kablo Uzunluğu	emaye kaplı tel 100 mm
Santrifüj Isı Dağılımı	EVET
Rotor Dengeleme	≤5 mg
Motor Dengeleme	≤10 mg
Pervane Montaj Delikleri	D:15 M3 4 / M6 Somun
Şaft Çapı	İÇ: 5 mm
Motor Montaj Delikleri	D:25 M3 4 / D:50 M4 4
Rulman	STT 685 ZZ2 / STT 695 ZZ1
Bozucu test	500 V

520KV Varyant

KV (RPM/V)	520 KV
Nominal Voltaj	5-6S lipo batarya
Yük Olmadan Akım	1.4A / 10V
İç direnç	31m
Motor Ağırlığı	210 g
Ürün Kutu Ağırlığı	416 g
Maksimum Akım	56.2 A
Maksimum Güç	1293 W
Maksimum tork	0.92 Nm
Maksimum itme (özellik tablosu)	4.2 kg
Maksimum itme (başlık)	4.2 kgf
Tavsiye Edilen ESC	60A (4-6S)
Tavsiye Edilen Pervaneler	12x8, 13x6.5, 14x7
Verimlilik (başlık)	>76%
Sıcaklık (başlık)	MAKS 59 C

700KV Varyant

KV (RPM/V)	700 KV
Nominal Voltaj	4-5S lipo batarya
Yük Olmadan Akım	1.9A / 10V
İç Direnç	20m
Motor Ağırlığı	210 g
Ürün Kutu Ağırlığı	416 g
Maksimum Akım	58.6 A
Maksimum Güç	1031 W
Maksimum tork	0.84 Nm
Maksimum itme (özellik tablosu)	4.15 kg
Maksimum itme (başlık)	4.2 kgf
Önerilen ESC	60A (4-6S)
Önerilen Pervaneler	13x6.5, 14x7
Verimlilik (başlık)	>77%
Sıcaklık (başlık)	MAX 55 C

Uyumluluk kontrolleri için (pervaneler, ESC boyutlandırma ve kablolama), iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/ .

İçindekiler

Motor 1
Pervane Adaptörü 1
Somun 1
Pervane Plakası 1
Şaft Kilitleme Yüzüğü 1
Çapraz Plaka 1
3.5mm Mermi Bağlantısı 3
Isı Shrinkable Tüp 3
M3*8mm Pervane Adaptörü Vida 4
M4*8 Montaj Vidaları 4
M3*3 Makine Vidası 1
Çıkartma 2

Uygulamalar

eVTOL uçak drone itki sistemleri
Özel UAV/RC uçak motoru değiştirme veya yeni yapımlar (montaj desenleri ve voltaj/ESC gereksinimlerini eşleştirin)

Performans Notları (test grafiklerinden)

520KV grafik notu: veriler, giriş voltajı 22V olduğunda teorik değerlerdir (sadece referans). Oda sıcaklığında 25 C, ek soğutma cihazı olmadan: 41A üzeri akım çalışmayan bölgedir; 17-41A kısa süreli (yaklaşık 10-30s) çalışma bölgesidir; 17A'nın altındaki akım sürdürülebilir çalışma bölgesidir.

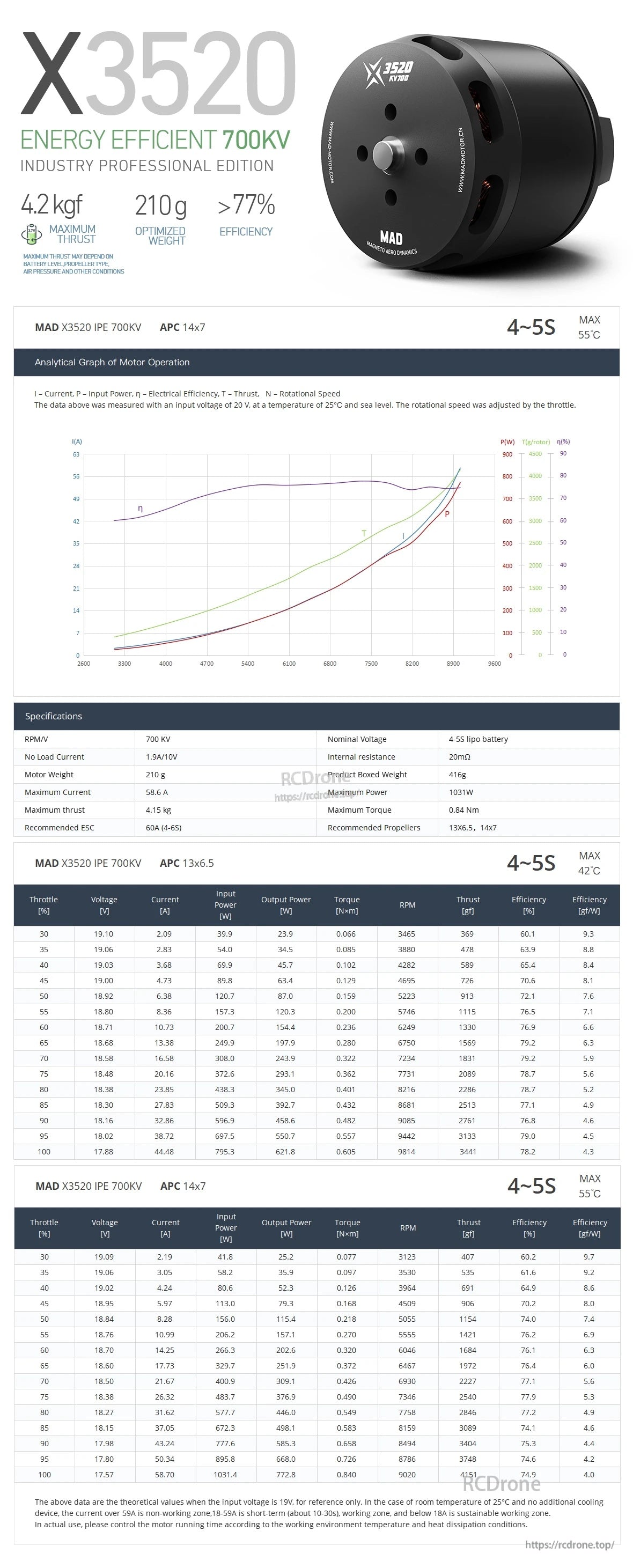

700KV grafik notu: veriler, giriş voltajı 19V olduğunda teorik değerlerdir (sadece referans).Oda sıcaklığında 25 C'de ek bir soğutma cihazı olmadan: 59A üzerindeki akım çalışmayan bölgedir; 18-59A kısa süreli (yaklaşık 10-30s) çalışma bölgesidir; 18A'nın altındaki akım sürdürülebilir çalışma bölgesidir.

Ayrıntılar

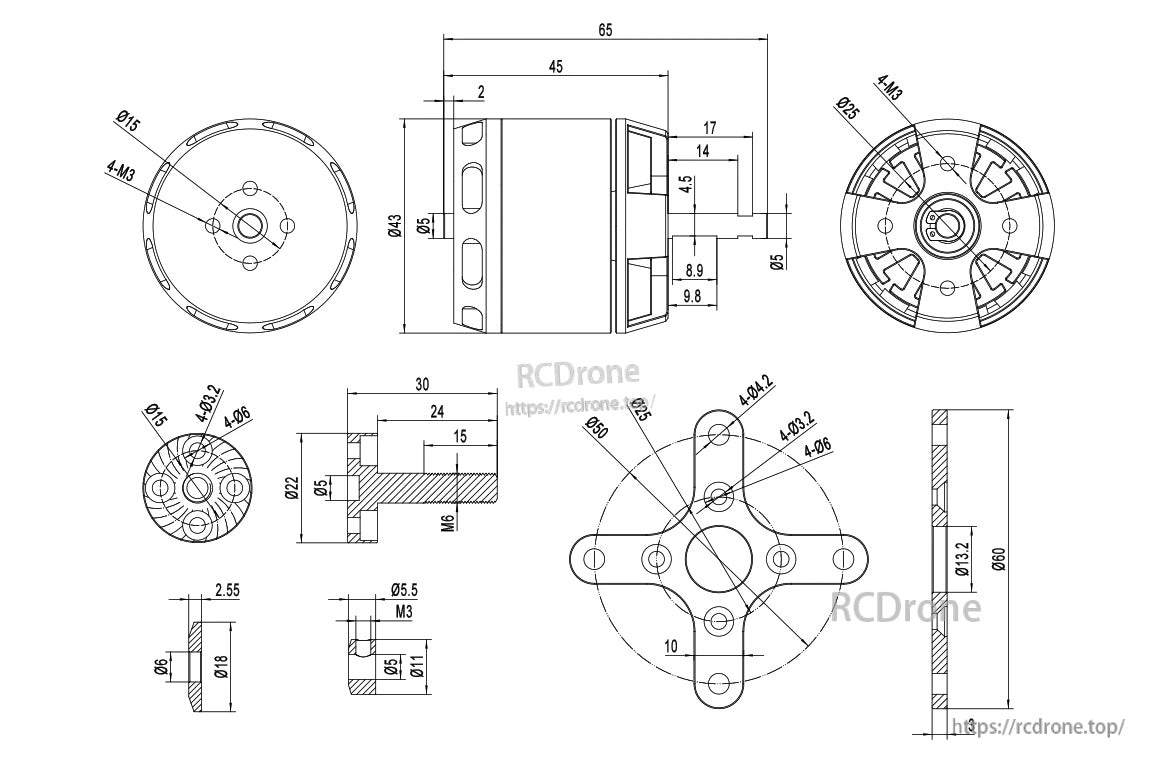

MAD X3520 IPE V1.0 motorunun mekanik boyutları ve 4×Ø4.2 montaj düzeni, montaj, delik açma ve kurulum planlamasına yardımcı olur.

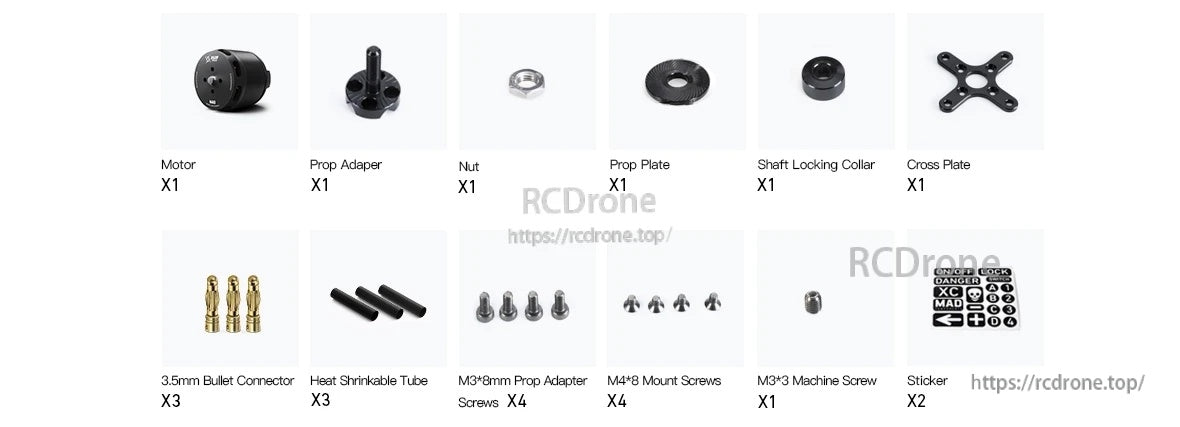

MAD X3520 IPE V1.0 motoru, basit bir kurulum için bir pervane adaptörü, çapraz montaj, mil halkası, vidalar ve 3.5mm kurşun konnektörleri içerir.

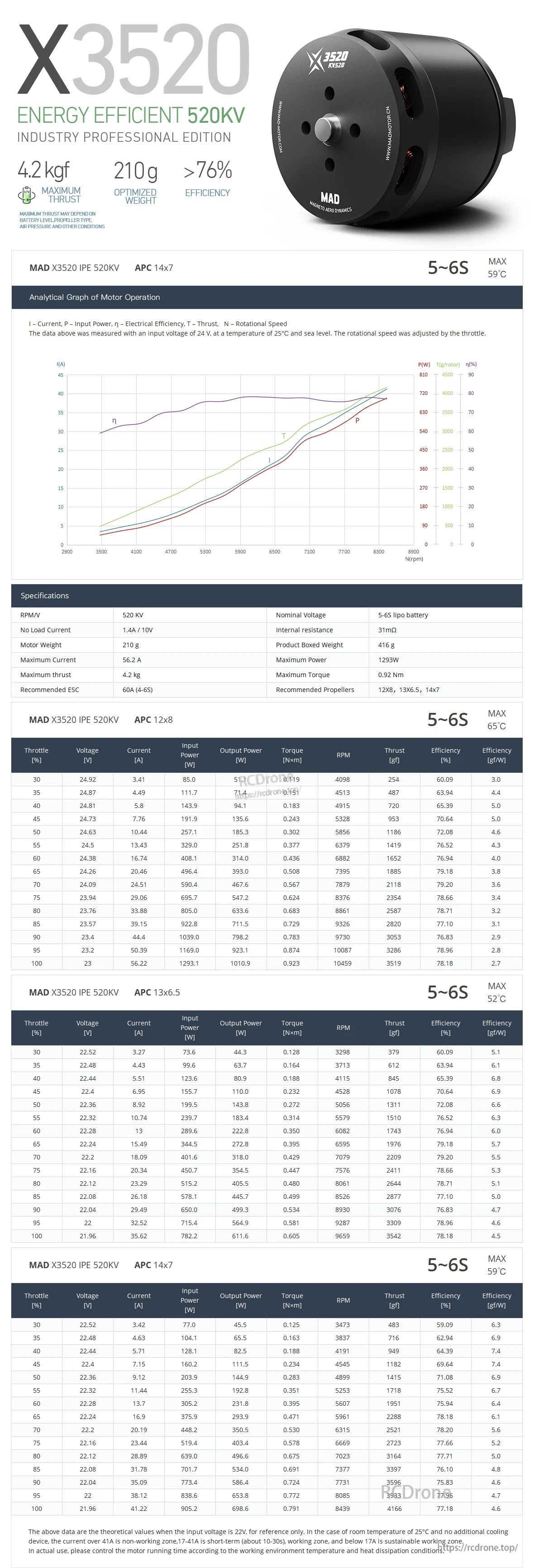

MAD X3520 IPE V1.0 520KV motoru, 5–6S kurulumları için derecelendirilmiştir ve eVTOL yapınızı ayarlamak için detaylı itme, verimlilik ve test verileri içerir.
