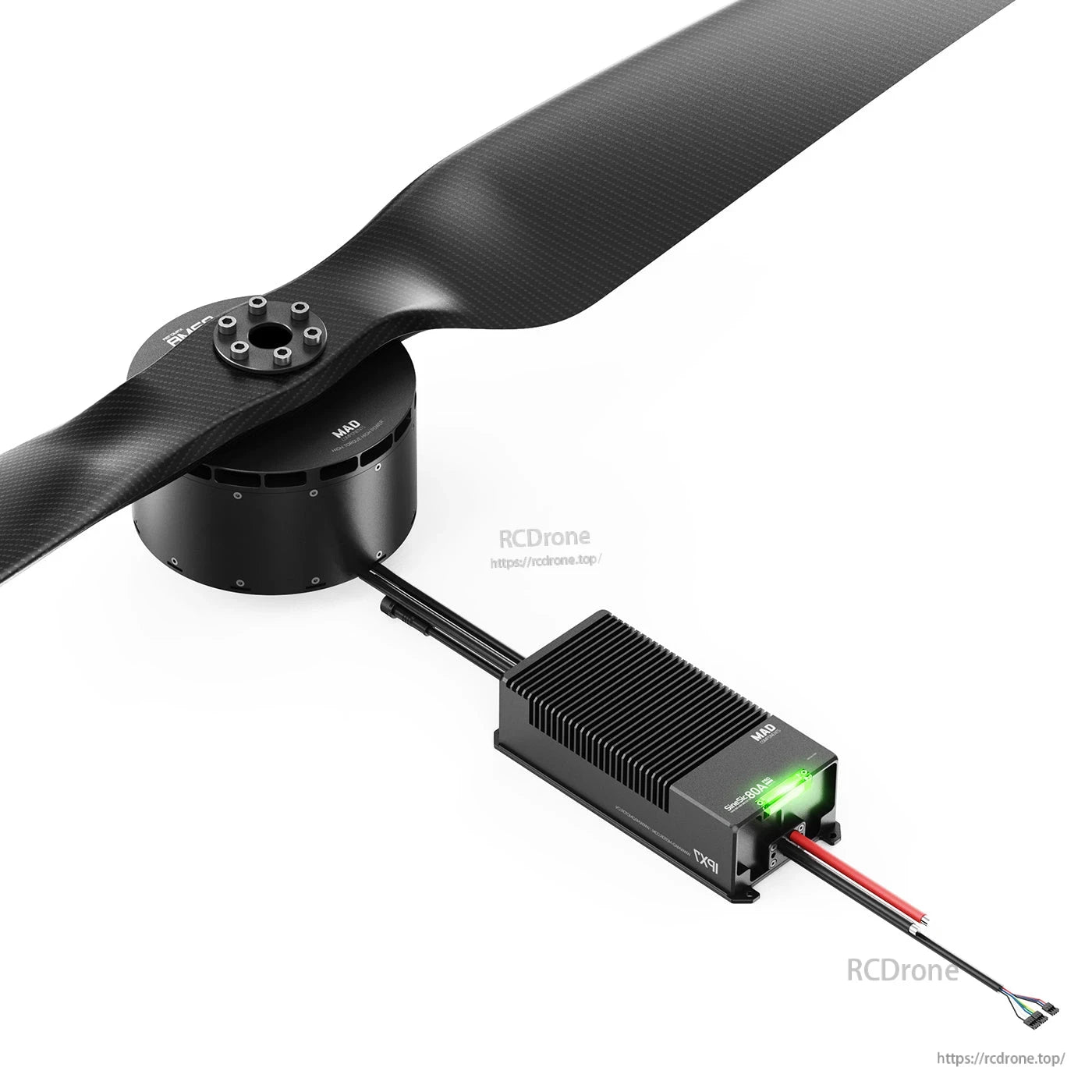

MAD AM60 10.5KV Güç Sistemi Kiti (Güç Sistemi Kiti) w/ SineSic 80A Pro ESC + 65x18 Pervane Seçenekleri

Genel Bakış

MAD AM60 10.5KV Güç Sistemi Kiti, ağır kaldırma çok rotorlu güç kurulumları için AM60 motoru, SineSic 80A Pro ESC ve FLUXER PRO 65x18 pervane seçeneğini birleştiren bir güç sistemi kitidir. İki kit versiyonu sunulmaktadır: Kit A (standart ESC yazılımı, pervane kilitleme fonksiyonu yok) ve Kit B (uyumlu ESC yazılımı ile manyetik kodlayıcı pervane pozisyon kilidi).

Ana Özellikler

• Kit A: Pervane kilitleme fonksiyonu yok; 1x ESC (standart yazılım) ve 1x CW veya CCW pervane içerir.
• Kit B: Motor, pervaneyi belirli bir durma pozisyonunda tespit etmek ve kilitlemek için manyetik bir kodlayıcıya sahiptir (uyumlu ESC yazılımı gerektirir); 1x ESC (gerekli yazılım ile) ve 1x CW veya CCW pervane içerir.
• Çift CAN/PWM gaz desteği (CAN/PWM gaz desteği olarak belirtilmiştir).
• ESC, OTA güncellemeleri ve parametre ayarlamayı destekler (“Kolay Ayarlama & OTA Güncellemeleri” olarak belirtilmiştir).
• 3. nesil SiC MOSFET'ler (belirtilmiştir).
• FOC uyumlu algoritma; dinamik yanıt 0.28 s (not edildi).
• Vakumlu sargılar ve gerçek zamanlı sıcaklık izleme (not edildi).

Özellikler

Performans / Test Verileri

• 355V ve 400V için kit test veri tabloları sağlanmıştır (AeroMax AM60 10.5KV + FLUXER PRO 65x18 PERVANE + SineSic 80A Pro (200V~435V) Endüstriyel Sürüm).
• Ölçüm koşulları ile not edilmiş eğri grafiği: giriş voltajı 400 V, sıcaklık 25°C, deniz seviyesinde; devir hızı gaz kelebeği ile ayarlanmıştır.

Boyutlar & Bağlantı (şemalardan)

• Motor boyutları: 120.3; Ø167; Ø50-M6*6; Ø75-M6*6; Ø25; Ø6.2*6; 9.8; 5; 3.5; Ø65.
• Motor çıkışları: Motor üç fazlı hat çıkışı 200 mm; enkoder ve termal çıkış 450 mm±10 mm.
• ESC boyutları: 198.5; 189.5; 180.5; 175.5; 88; 54.
• ESC bağlantı notları: Güç kablosu (+) 10AWG kırmızı, kablo uzunluğu 680±10 mm; güç kablosu (-) 10AWG siyah, kablo uzunluğu 680±10 mm; sinyal kablosu 9 çekirdekli korumalı kablo + 3 pin, kablo uzunluğu 1100±10 mm; sıcaklık sensörü kablosu 4 çekirdekli korumalı kablo (22AWG), kablo uzunluğu 170±10 mm; motor kablosu 3*8 AWG (siyah), kablo uzunluğu 640±10 mm.
• ESC hat sırası tanımı: Çıkış A/B/C; pervane konumlandırma/sıcaklık izleme konektörü; ana güç kabloları Kırmızı V+ ve Siyah V-; CAN/PWM kablo etiketleri GND, CANL1, CANH1, CANL2, CANH2, PWM girişi (kablo renkleri gösterilmiştir).

İçindekiler

• Kit A: 1x ESC (standart yazılım), 1x CW veya CCW pervane
• Kit B: 1x ESC (gerekli yazılımla), 1x CW veya CCW pervane

Uyumluluk soruları için (yazılım, CAN/PWM kablolama, pervane seçimi) iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/.

Uygulamalar

• Ağır yük taşıyan çok rotorlu itki sistemi entegrasyonu
• Loji̇stik / teslimat İHA güç aktarma organı inşaatları
• Yüksek itme-ağırlık güç sistemleri gerektiren havadan haritalama platformları

Detaylar

AeroMax 60 ağır yük güç sistemi kiti, büyük bir pervaneyi eşleşen bir motor ve kontrol cihazı ile birleştirerek sorunsuz bir kurulum sağlar.

AM60 motor tasarımı, 60 kg nominal itme, 126.5 kg pik itme ve 5.8 kg motor ağırlığı ile yüksek itme-ağırlık performansını vurgulamaktadır.

AeroMax 60 kiti parametreleri ve performans eğrileri, AM60 motorunu SineSic 80A Pro ESC ve pervane seçenekleri ile eşleştirmek için hızlı bir referans sağlar.

Kiti test verileri, 65x18 pervane ve SineSic 80A Pro ESC ile AM60 10.5KV kurulumu için gaz, akım, güç, RPM, itme ve verimlilik rakamlarını listelemektedir.

Motor ve ESC boyut çizimleri, montaj deliği aralığını ve genel uyumu kurulumdan önce doğrulamaya yardımcı olur.

SineSic 80A Pro ESC pinout ve pervane boyut kılavuzu, kurulum sırasında motor, güç ve sinyal bağlantılarını doğru bir şekilde bağlamanıza yardımcı olur.

SineSic 80A Pro ESC, OTA güncellemeleri ile kolay ayar yapmayı destekler ve çift CAN/PWM gaz girişi ile DSP/FOC kontrolü sunar.

Kitiçin karbon fiber pervane seçenekleri, %40 malzeme dayanıklılığı artışı, %50 daha iyi anti-flutter performansı ve 30 dB gürültü azaltma iddialarıyla sunulmaktadır.

Ayrıntılar

AeroMax 60 güç sistemi kiti, temiz bir ağır kaldırma sürüş kurulumu için bir motor, iki kanatlı pervane ve ESC modülünü bir araya getirir.

MAD AM60 motor tasarımı, vakumla kapatılmış bobinler ve gerçek zamanlı sıcaklık izleme ile yüksek itme-ağırlık oranını vurgular.

AeroMax 60 kiti belgeleri, kurulum referansı için ana motor, ESC ve pervane ayrıntılarını ve bir performans eğrisini özetler.

Test verileri tablosu, 65x18 pervane ve SineSic 80A Pro ESC kullanarak AM60 10.5KV kiti için voltaj, akım, RPM, itme ve verimlilik ile gaz pedalı adımlarını listeler.

Ayrıntılı motor ve ESC boyutları, montaj deliği aralığını ve hava çerçevenizdeki uyumu, kurulumdan önce doğrulamaya yardımcı olur.

A/B/C motor çıkışları, V+/V- güç ve CAN/PWM fişleri için net ESC lider etiketleme ve bir pervane boyutu diyagramı, doğru kablolama ve montajda yardımcı olur.

SineSic 80A Pro ESC, OTA güncellemeleri ile kolay ayar desteği sunar ve esnek kurulumlar için çift CAN/PWM gaz seçenekleri sunar.

Yüksek performanslı karbon fiber pervaneler, %40 malzeme dayanıklılığı, %50 daha iyi anti-türbülans performansı ve zorlu drone uçuşları için 30 dB gürültü azaltma iddialarıyla sunulmaktadır.

MAD AM60 güç sistemi kiti, dayanıklılık, termal döngü, korozyon direnci ve IP45 su geçirmezlik kontrolleri dahil olmak üzere titiz doğrulama testlerine odaklanarak sunulmaktadır.
