MAD AM75 Güç Sistemi Kiti 9.5KV (AeroMax 75) AM75 Motor + SineSic 80A Pro ESC 200V-435V
MAD AM75 Güç Sistemi Kiti 9.5KV (AeroMax 75) AM75 Motor + SineSic 80A Pro ESC 200V-435V
MAD
Teslim alım stok durumu yüklenemedi
Genel Bakış
MAD AM75 Güç Sistemi Kiti 9.5KV, AM75 motor platformu etrafında inşa edilmiş ağır kaldırma güç sistemi kitidir ve SineSic 80A Pro ESC (200V-435V) ile FLUXER PRO 65x18 pervane spesifikasyonu ile eşleştirilmiştir. ESC yazılımı ve pervane kilitleme özelliği gereksinimine bağlı olarak iki kit seçeneği mevcuttur (Kit A / Kit B).
Ana Özellikler
- Nominal itme: 75 kg; maksimum itme: 151.5 kg
- Lityum uyumlu: 96S (Lipo)
- ESC, çift CAN/PWM gaz kontrolünü destekler; PWM giriş darbe genişliği: 1100-1900us
- İletişim arayüzü: CAN*2 (CAN2.0B, 1M bps)
- ESC özellik metni: DSP çipi (otomotiv sınıfı), FOC adaptif algoritma, 0.28s dinamik yanıt
- ESC özellik metni: 3. nesil SiC MOSFET'ler; “%15 geliştirilmiş verimlilik” (belirtilmiştir)
- Motor özellik metni: 220°C yüksek sıcaklık dayanıklı bakır sargılar; vakumlu bobinler; gerçek zamanlı sıcaklık izleme (belirtilmiştir)
- Kit B seçeneği: pervane durma pozisyonu kilitleme için manyetik enkoder (uyumlu ESC yazılımı gerektirir)
Özellikler
Kombinasyon Özelliği (AM75-Kit)
| Model | AM75-Kit |
| Maksimum İtme Gücü | 151.5 kg |
| Tavsiye Edilen Kalkış Ağırlığı | 75 kg |
| Lityum Uyumlu | 96S (Lipo) |
| Verimlilik | 6.1 gf/W |
| Ağırlık | 9980±100g |
| Çalışma Sıcaklığı | -20~50°C |
| IP Derecesi | IP45 |
| Güç Kablosu / Uzunluk | 10AWG / 680 mm |
| Signal Teli | 9pin / 1100 mm |
Motor (AM75)
| Model | AM75 |
| KV | 9.5 KV |
| Slot & Kutu | 36N42P |
| Motor Boyutu | D: 196.8 x 110 mm |
| Kablo Uzunluğu | 200 mm (Uzatılmış Emaye Kablolar) |
| Ağırlık | 7.5 kg |
ESC (SineSic 80A Pro)
| Model | SineSic 80A Pro (200V~435V) |
| Boyut | 198.5*88*54 mm |
| Ağırlık | 1532 g |
| Koruma Derecesi | IPX7 |
| Sürekli Çıkış Akımı | 80A |
| Zirve Çıkış Akımı | 150A (10S) |
| PWM Giriş Darbe Genişliği | 1100~1900us |
| İletişim Arayüzü | CAN*2 (CAN2.0B, 1M bps) |
Pervane (FLUXER PRO)
| Model | FLUXER PRO 65x18 PERVANE |
| Pervanelerin Malzemesi | Yüksek Kalite Karbon Fiber + Reçine |
| Montaj Boyutları | D25-D50 (M6*6), Merkez D25 Deliği |
| Ağırlık | 950±50g |
Doğrulama / Çevresel (özellik metni)
| Dayanıklılık testi | 1,000 saat dayanıklılık testi (belirtilen) |
| Termal döngü | -40°C ile 85°C termal döngü (48S) |
| Tuz püskürtme korozyon direnci | 48S |
| Su geçirmez test | IP45 su geçirmez test |
Performans Test Verileri
Analitik grafik açıklaması ve test notu (belirtilen şekilde): I = Akım, P = Giriş Gücü, η = Elektrik Verimliliği, T = İtme, N = Dönme Hızı.400 V giriş voltajı, 25°C ve deniz seviyesinde ölçülen veriler; devir hızı gaz kelebeği ile ayarlanmıştır. Test kurulumu metni: AeroMax 75 9.5KV + FLUXER PRO 65x18 PROP + SineSic 80A Pro (200V-435V) Endüstriyel Sürüm.
Kit Test Verileri (355V)
| Gaz Kelebeği (%) | Voltaj (V) | Akım (A) | Giriş Gücü (W) | Çıkış Gücü (W) | Moment (Nxm) | RPM (RPM) | İtme (kgf) | Verimlilik (%) | Verimlilik (gf/W) |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 354.96 | 12.45 | 4419.2 | 3914.4 | 24.42 | 1531 | 37.4 | 88.58 | 8.5 |
| 35 | 354.73 | 17.72 | 6284.1 | 5636.3 | 31.10 | 1730 | 48.1 | 89.69 | 7.7 |
| 40 | 354.50 | 23.32 | 8267.4 | 7467.1 | 37.50 | 1901 | 57.9 | 90.32 | 7.0 |
| 45 | 354.34 | 29.42 | 10423.1 | 9432.8 | 43.82 | 2056 | 68.8 | 90.50 | 6.6 |
| 50 | 354.19 | 35.64 | 12623.5 | 11439.4 | 49.70 | 2198 | 76.5 | 90.62 | 6.1 |
| 55 | 354.05 | 42.72 | 15126.2 | 13679.6 | 56.22 | 2323 | 87.3 | 90.44 | 5.8 |
| 60 | 353.89 | 48.95 | 17322.7 | 15594.7 | 61.19 | 2434 | 95.0 | 90.02 | 5.5 |
| 65 | 353.74 | 55.79 | 19733.1 | 17676.8 | 66.60 | 2535 | 102.9 | 89.58 | 5.2 |
| 70 | 353.55 | 63.07 | 22297.7 | 19868.2 | 72.10 | 2632 | 111.1 | 89.11 | 5.0 |
| 75 | 353.40 | 68.61 | 24247.3 | 21525.7 | 75.67 | 2717 | 118.9 | 88.78 | 4.9 |
| 80 | 353.26 | 75.31 | 26604.1 | 23443.5 | 80.40 | 2784 | 123.5 | 88.12 | 4.6 |
| 85 | 353.24 | 78.74 | 27812.4 | 24460.8 | 82.33 | 2837 | 130.2 | 87.95 | 4.7 |
| 90 | 353.23 | 78.55 | 27747.3 | 24381.5 | 82.37 | 2827 | 127.3 | 87.87 | 4.6 |
| 95 | 353.22 | 79.73 | 28160.6 | 24666.0 | 83.29 | 2827 | 128.4 | 87.58 | 4.6 |
| 100 | 353.15 | 80.13 | 28298.6 | 24775.4 | 83.23 | 2842 | 129.3 | 87.55 | 4. |
Kit Test Verileri (400V)
| Gaz Kolu (%) | Gerilim (V) | Akım (A) | Giriş Gücü (W) | Çıkış Gücü (W) | Moment (Nxm) | Dönüş Hızı (RPM) | İtme (kgf) | Verimlilik (%) | Verimlilik (gf/W) |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 399.84 | 10.86 | 4343.1 | 3801.2 | 23.71 | 1531 | 36.0 | 87.52 | 8.3 |
| 35 | 399.68 | 15.42 | 6161.1 | 5473.4 | 30.20 | 1731 | 46.4 | 88.84 | 7.5 |
| 40 | 399.45 | 20.80 | 8306.9 | 7464.1 | 37.47 | 1903 | 57.1 | 89.85 | 6.9 |
| 45 | 399.25 | 25.87 | 10328.1 | 9275.7 | 43.09 | 2056 | 66.1 | 89.81 | 6.4 |
| 50 | 399.07 | 32.11 | 12815.4 | 11569.8 | 50.26 | 2198 | 77.8 | 90.28 | 6.1 |
| 55 | 398.93 | 38.05 | 15177.3 | 13659.2 | 56.14 | 2323 | 85.7 | 90.00 | 5.6 |
| 60 | 398.79 | 42.90 | 17108.7 | 15352.5 | 60.17 | 2436 | 94.6 | 89.74 | 5.5 |
| 65 | 398.63 | 48.83 | 19465.0 | 17440.6 | 65.72 | 2534 | 104.1 | 89.60 | 5.3 |
| 70 | 398.49 | 55.56 | 22138.3 | 19687.4 | 71.45 | 2631 | 110.6 | 88.93 | 5.0 |
| 75 | 398.38 | 60.78 | 24212.7 | 21417.5 | 75.28 | 2717 | 116.2 | 88.46 | 4.8 |
| 80 | 398.22 | 68.59 | 27312.9 | 23999.8 | 82.13 | 2791 | 126.4 | 87.87 | 4.6 |
| 85 | 398.06 | 76.23 | 30344.8 | 26400.4 | 88.09 | 2862 | 132.6 | 87.00 | 4.4 |
| 90 | 397.88 | 84.11 | 33466.9 | 28841.9 | 94.00 | 2930 | 142.4 | 86.18 | 4.3 |
| 95 | 397.85 | 90.23 | 35899.4 | 30590.7 | 97.46 | 2997 | 148.9 | 85.21 | 4.1 |
| 100 | 397.72 | 94.45 | 37565.2 | 31696.3 | 99.74 | 3035 | 151.5 | 84.38 | 4.0 |
Arayüzler & Bağlantı
ESC hat sırası (etiketler)
- Çıkış: Çıkış A / Çıkış B / Çıkış C
- Aux: Pervane konumlandırma / Sıcaklık izleme
- Güç: Kırmızı V+; Siyah V-
- Sinyal grupları (etiketli olduğu gibi):
- GND (Mavi), CAN1L (Yeşil), CAN1H (Sarı)
- GND (Siyah), CAN2L (Mavi), CAN2H (Kırmızı)
- GND (Siyah), PWM girişi (Beyaz)
Pervane boyutu (çizim)
- Toplam uzunluk: 1651
- Merkez: 6*60°, 6-Ø6, Ø25, Ø50
- Kalınlık referansı: 25.3±0.2
İçindekiler
- Kit A: kilit pervane fonksiyonu olmadan. Kit şunları içerir: 1× ESC (standart yazılım), 1× CW veya CCW pervane.
- Kit B: motor, belirli bir durma pozisyonunda pervaneyi tespit etmek ve kilitlemek için manyetik bir enkoder ile donatılmıştır (uyumlu ESC yazılımı gerektirir). Kit şunları içerir: 1× ESC (gerekli yazılım ile), 1× CW veya CCW pervane.
Uygulamalar
- Ağır yük taşıyan çok rotorlu güç sistemleri
- Loji̇stik ve teslimat İHA platformları
- Haritalama ve hava ölçümü
- Acil durum müdahale desteği
Uyumluluk kontrolleri için (pil voltaj aralığı, CAN/PWM kontrol, yazılım seçeneği ve pervane seçimi), iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/ .
Ayrıntılar

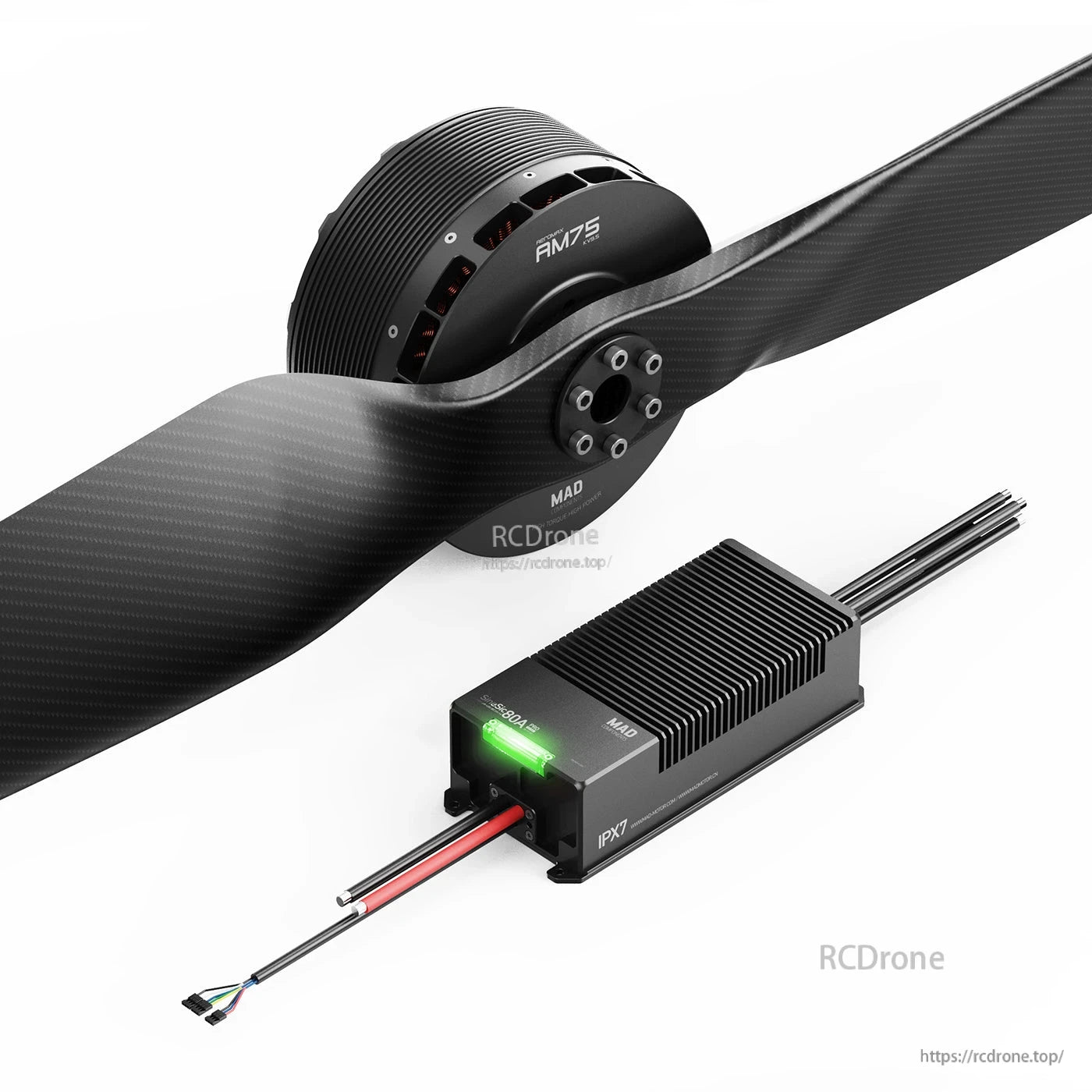

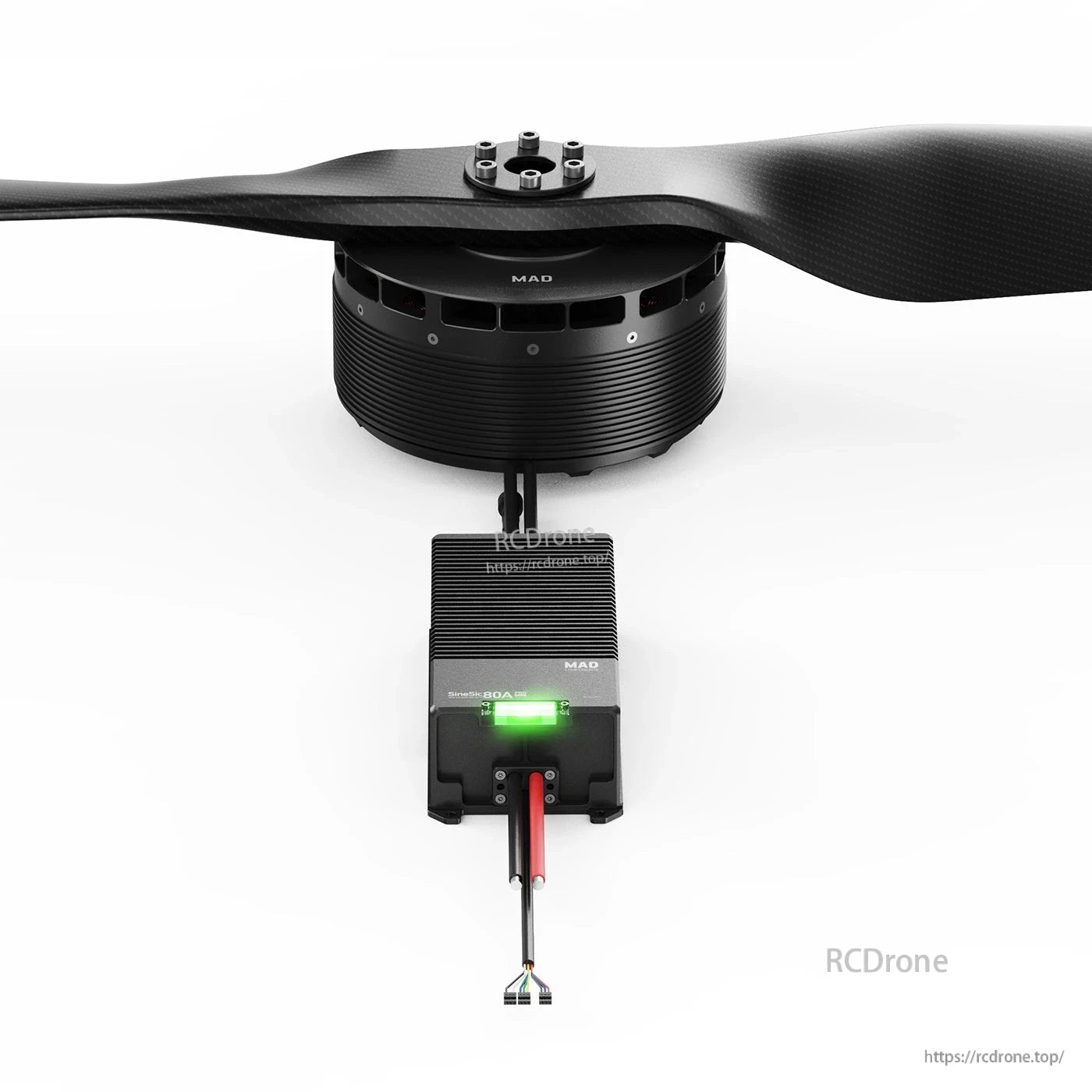

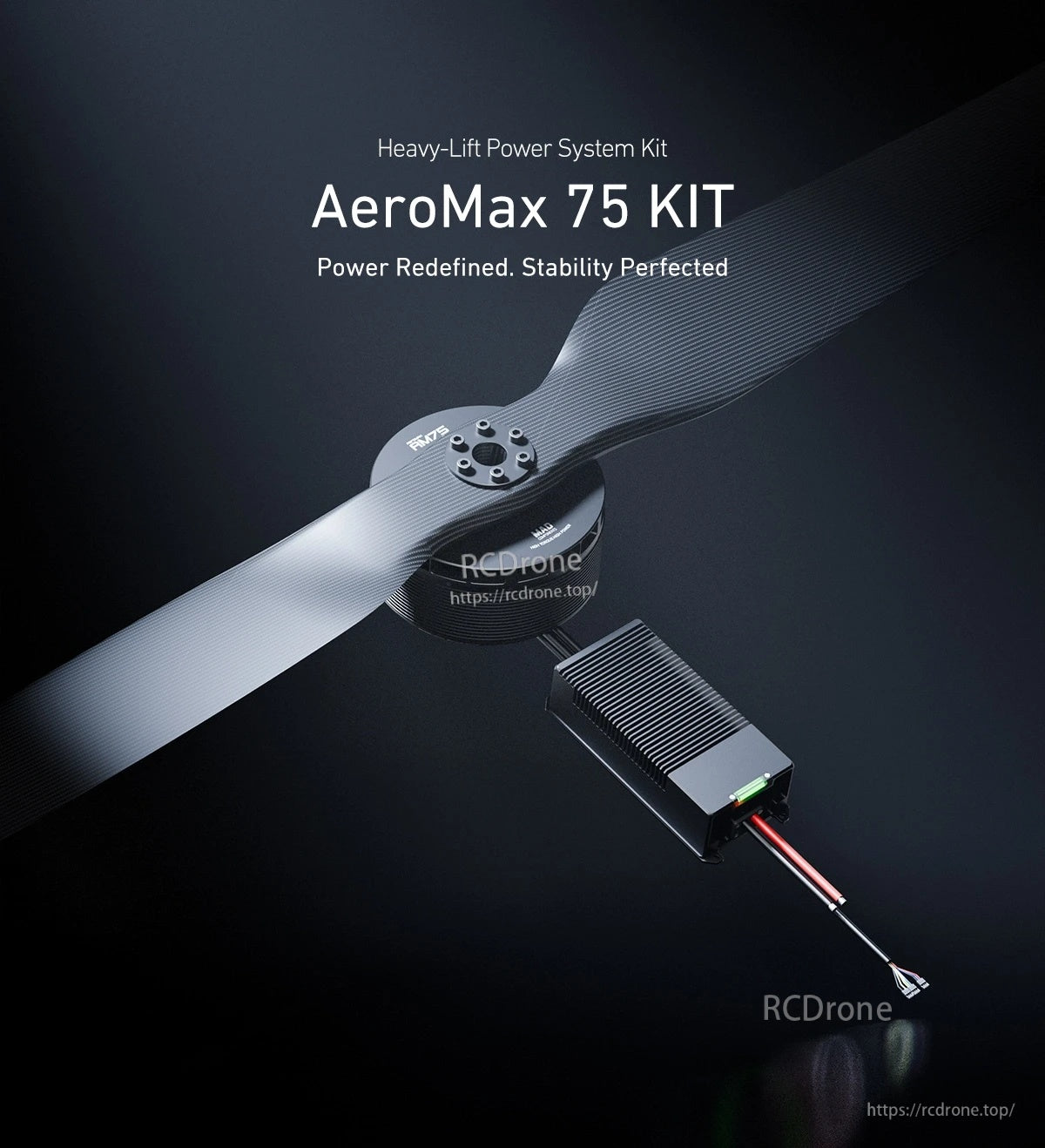

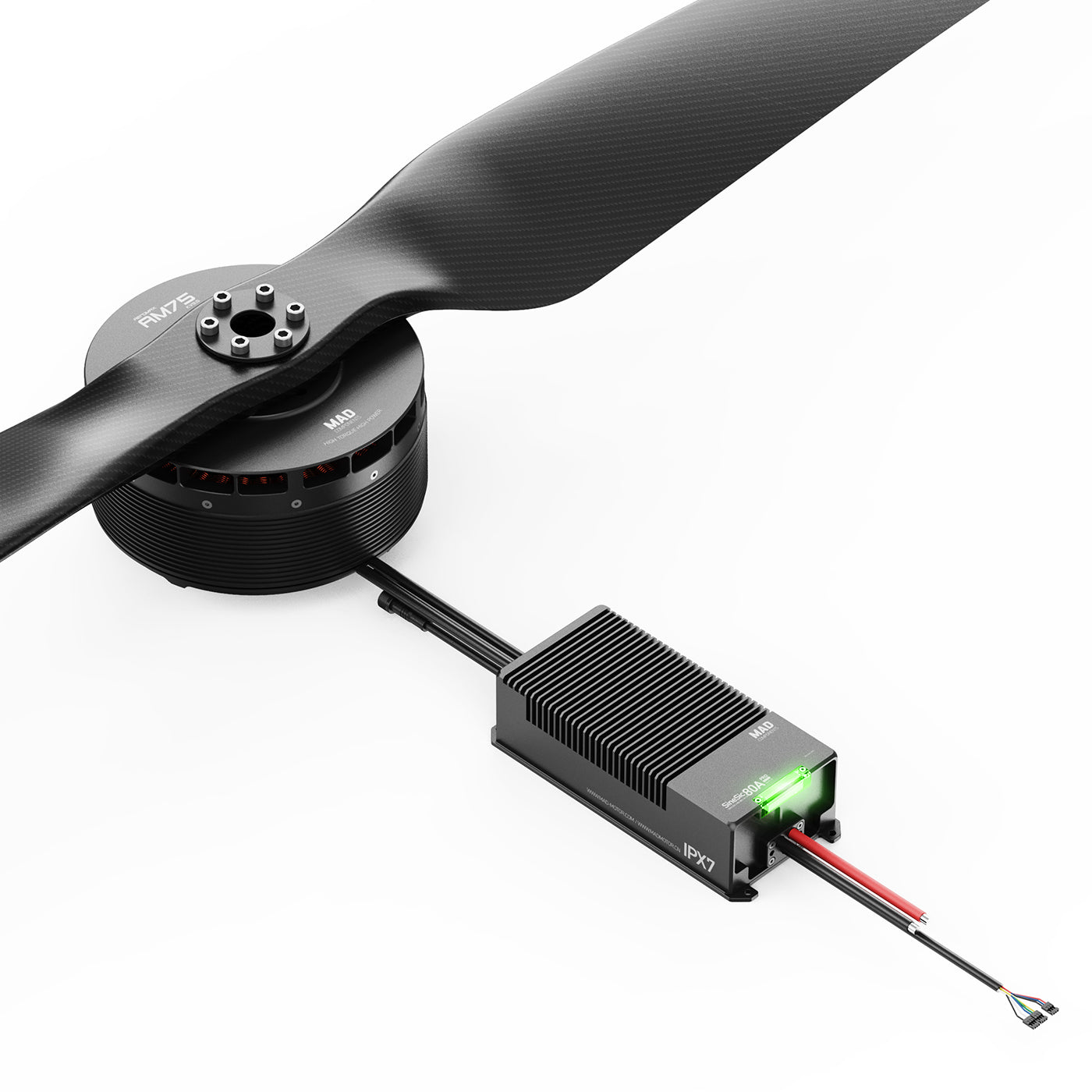

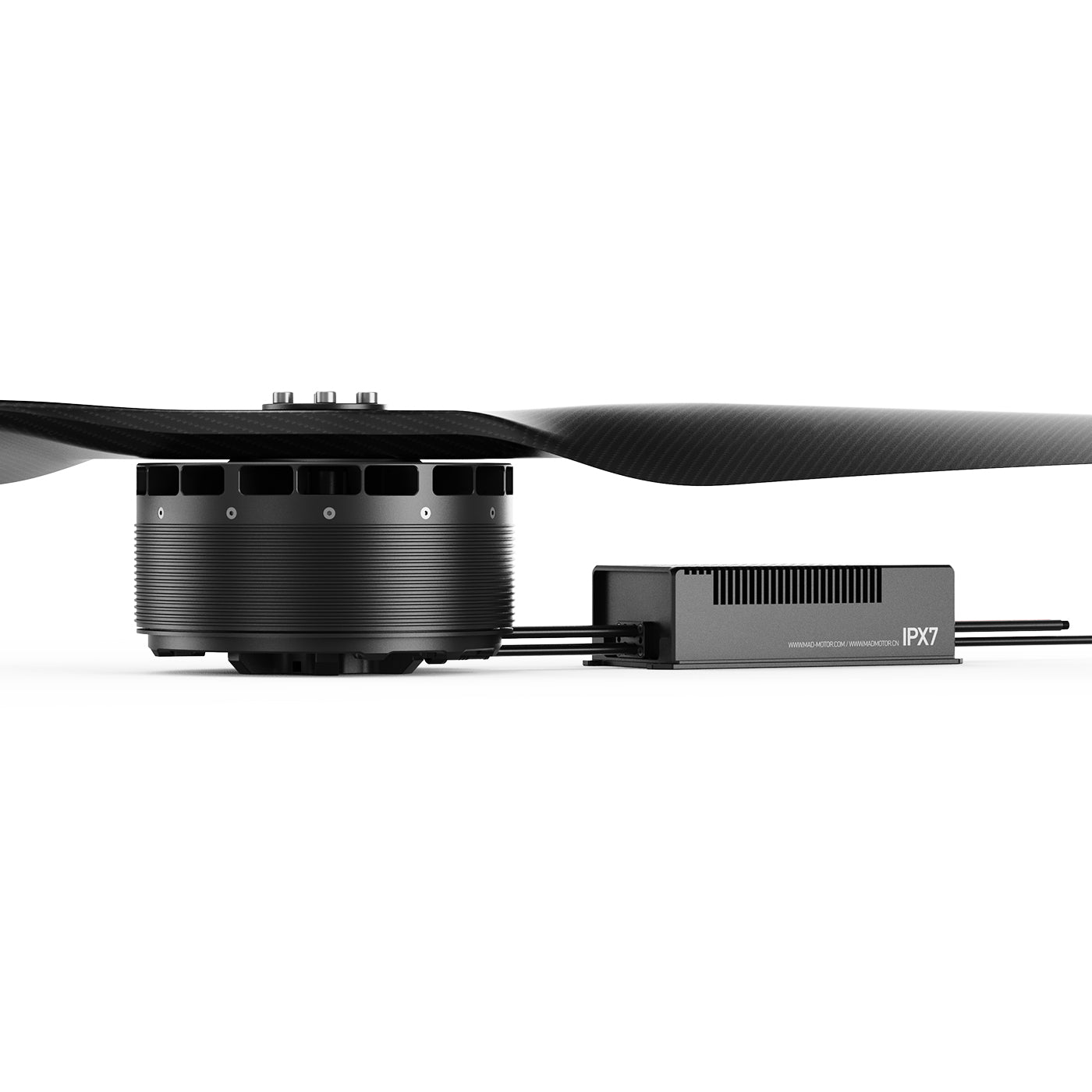

AeroMax 75 kiti, AM75 motorunu SineSic ESC modülü ile birleştirerek kompakt bir ağır yük güç sistemi kurulumu sunar.
MAD AM75 motoru, 75 kg'a kadar nominal itiş, 151.5 kg pik itiş ve 7.5 kg ultra hafif tasarım, vakumlu bobinler ve gerçek zamanlı sıcaklık izleme ile birlikte.

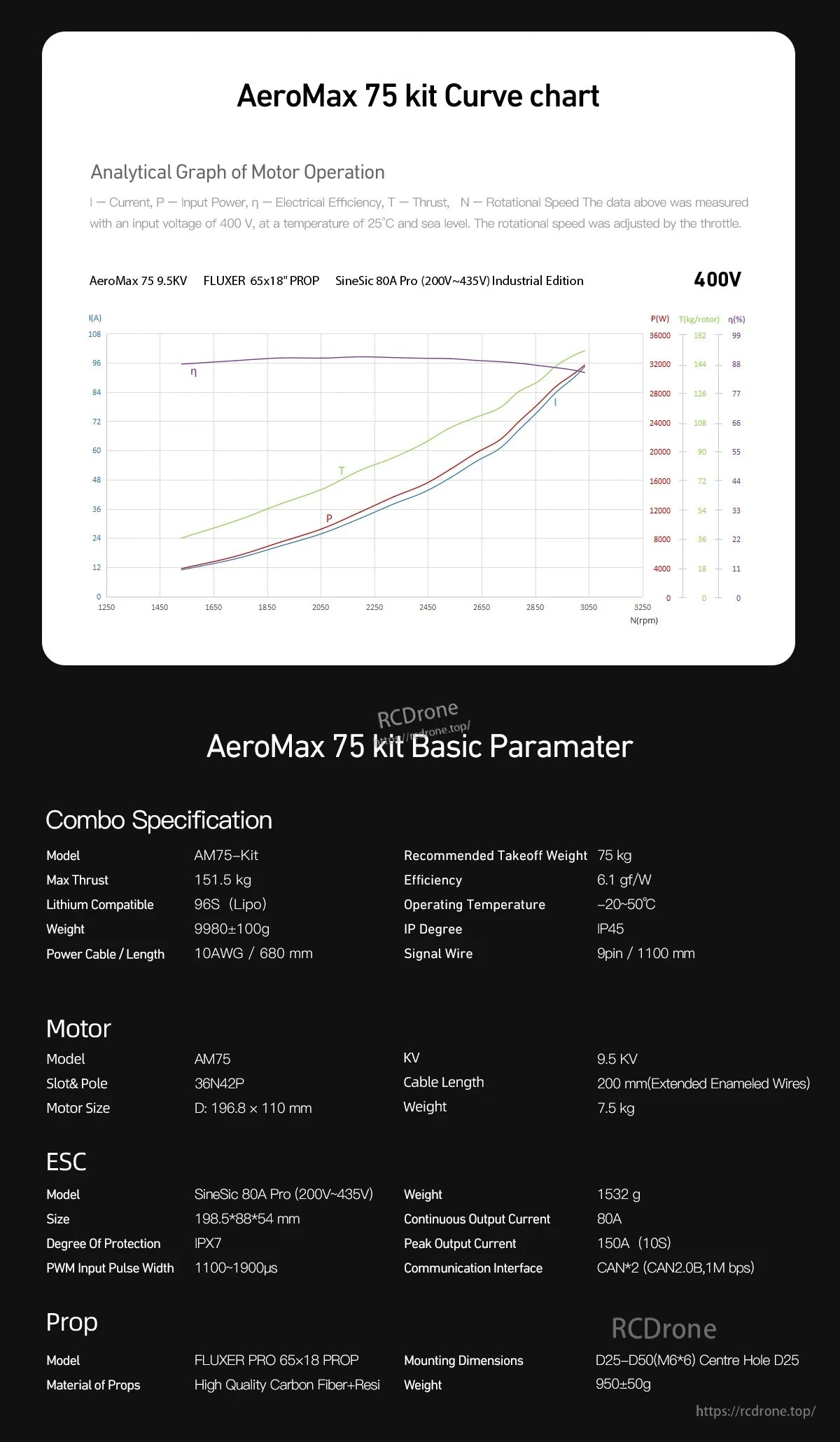

AeroMax 75 kiti özellikleri arasında 400V motor eğrisi ve 9.5KV KV, 151.5 kg maksimum itme gücü ve 80A ESC derecesi gibi ana parametreler bulunmaktadır.

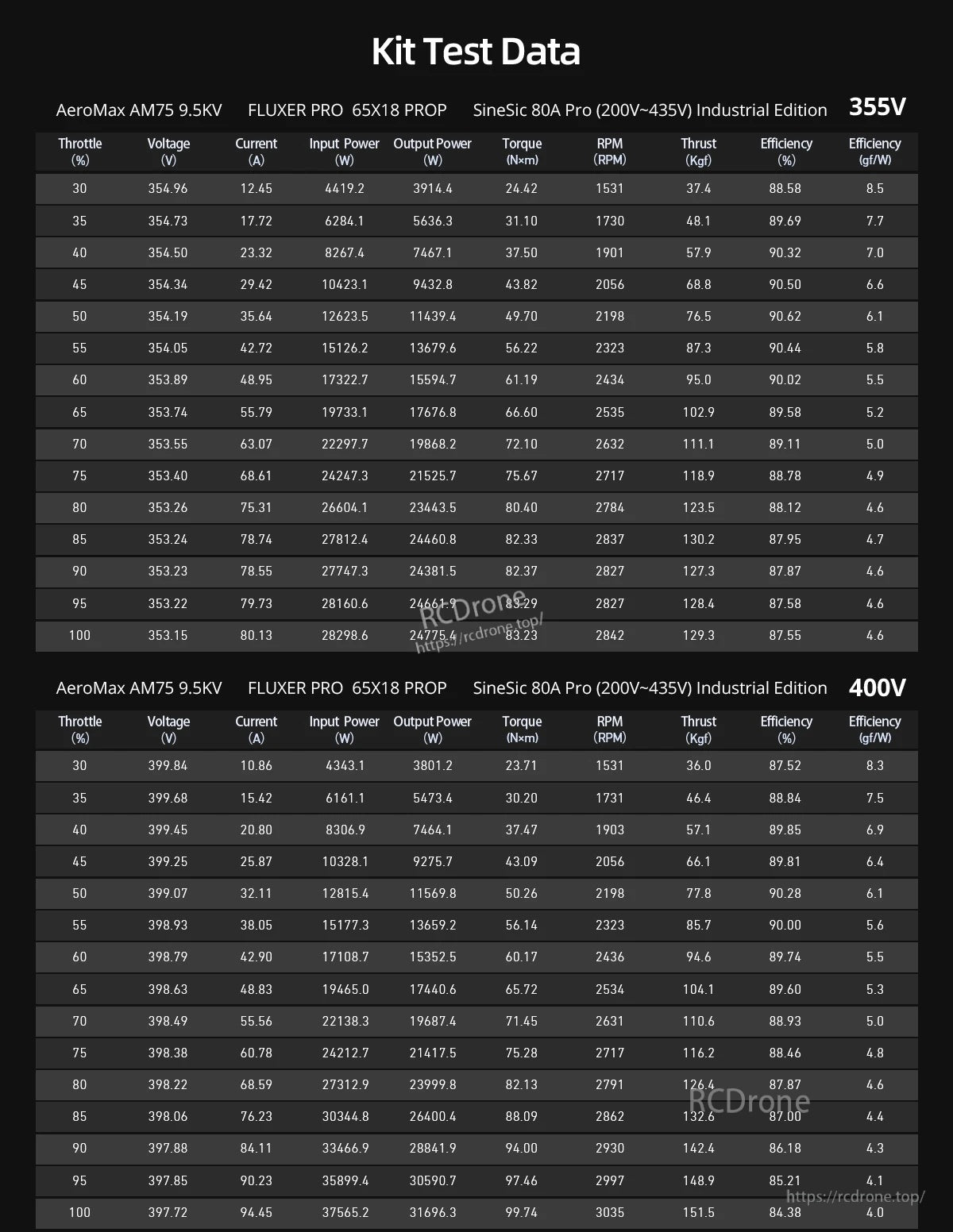

Test verileri, AeroMax AM75 9.5KV kiti için 355V ve 400V'de gaz, voltaj, akım, RPM, itme gücü ve verimlilik sonuçlarını listelemektedir.

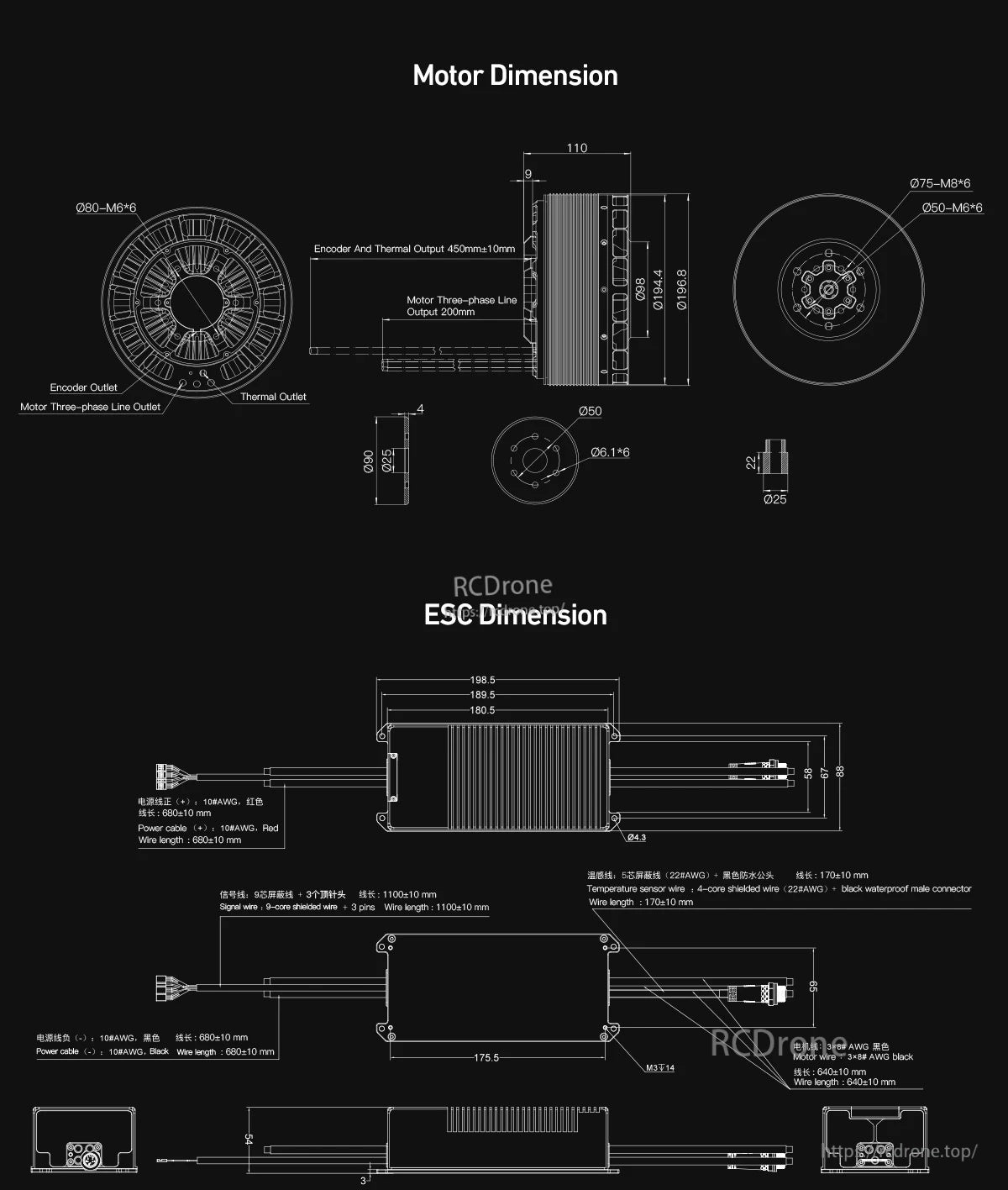

AM75 motoru ve SineSic 80A Pro ESC boyut referansları, montaj boşluğu, kablo yönlendirmesi ve konektör yerleşimi planlamasına yardımcı olur.

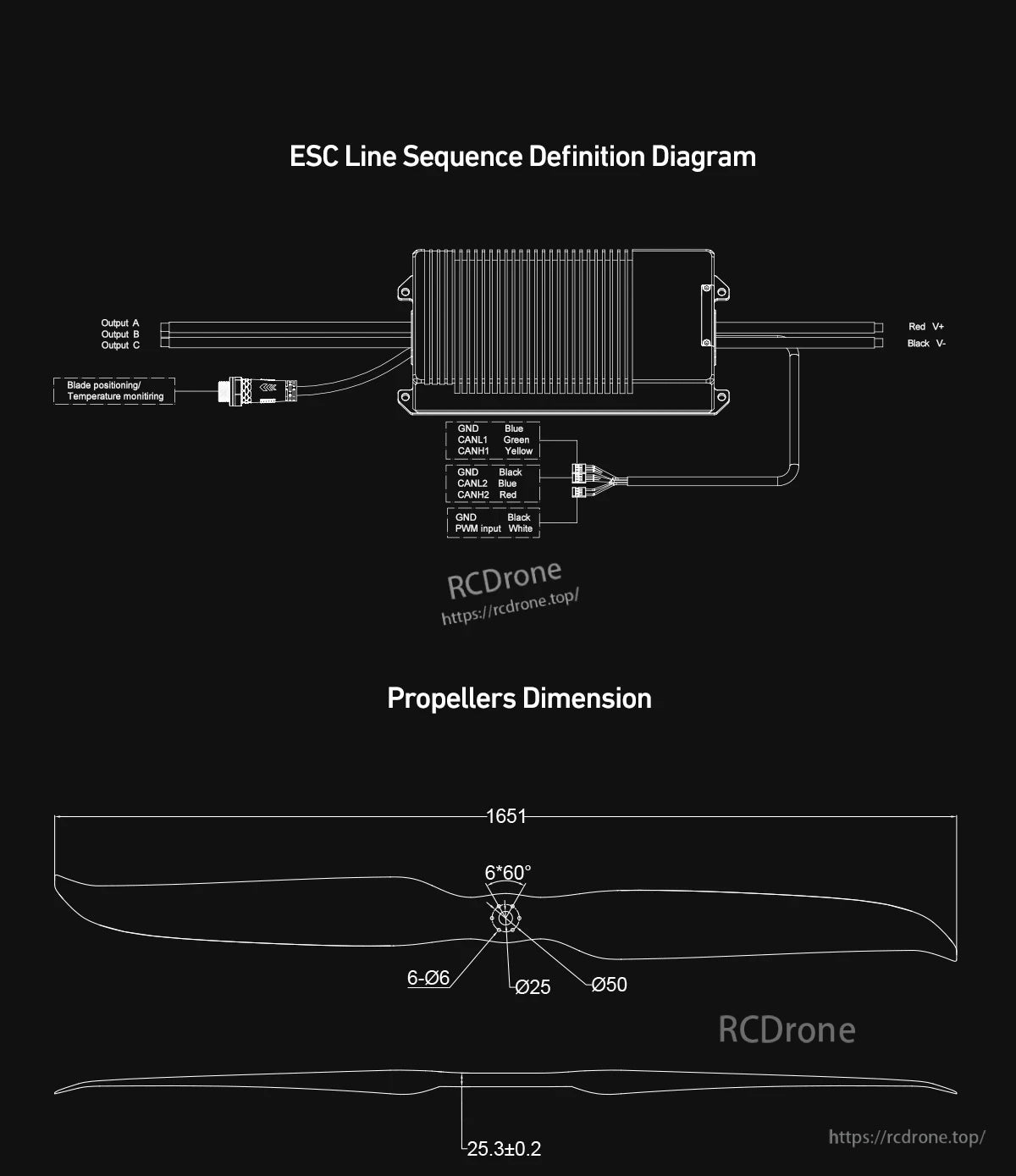

Bağlantı sırası diyagramı ve pervane boyut düzeni, motor faz bağlantılarını ve montaj sırasında uyumu doğrulamaya yardımcı olur.
Akıllı ESC tasarımı, kolay ayarlama ve OTA güncellemeleri destekler, DSP/FOC kontrolü ve çift CAN/PWM gaz desteği ile birlikte gelir.
Yüksek performanslı karbon fiber pervaneler, verimli itme ve daha sessiz çalışma hedefleyen drone yapımları için hafif bir seçenek olarak sunulmaktadır.

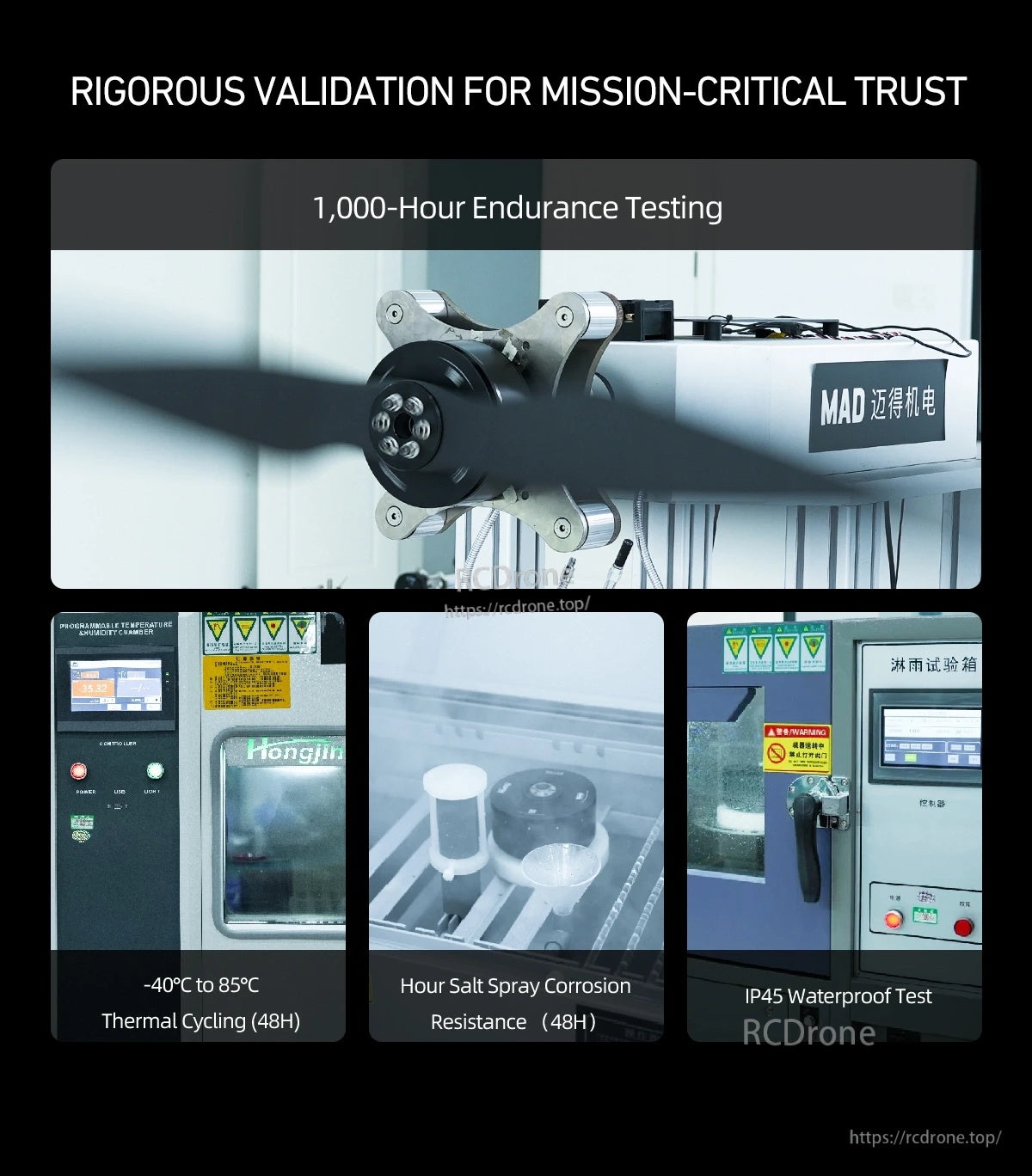

MAD AM75 güç sistemi bileşenleri, 1.000 saatlik dayanıklılık testi, termal döngü (-40°C'den 85°C'ye), 48 saatlik tuz püskürtme ve IP45 su geçirmezlik kontrolleri ile doğrulanmıştır.
