T-Motor U10II KV100 Multirotor UAV Motor - 10,6kg Maksimum İtme, IP45, 48V, 1500 Uçuş
T-Motor U10II KV100 Multirotor UAV Motor - 10,6kg Maksimum İtme, IP45, 48V, 1500 Uçuş
T-Motor
Teslim alım stok durumu yüklenemedi
Genel Bakış

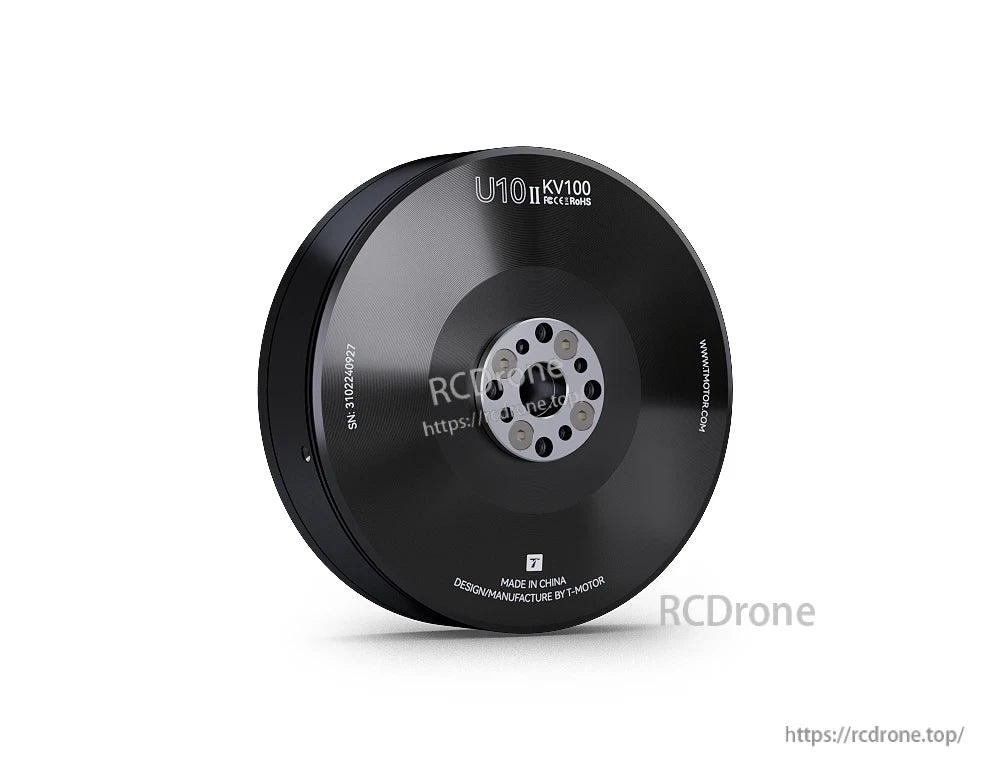

T-Motor U10II KV100, uzun süreli multirotor platformları için verimlilik odaklı bir Multirotor İHA Motoru 'dur. Üretici, maksimum itme gücünün 10.6 kg (10600 g), %5 daha uzun uçuş süresi, ve 1500 uçuş (40 dk/uçuş) hizmet ömrü, ile birlikte yeniden tasarlanmış demir çekirdek, sinüs dalga özellikleri ve gümüş sargı gibi ek tasarım vurguları sunduğunu belirtmektedir.
Uyumluluk soruları veya entegrasyon desteği için https://rcdrone.top/ ile iletişime geçin veya support@rcdrone.top.
Ana Özellikler
- Verimlilik artışı %20+
- %5 daha uzun uçuş süresi
- Maksimum itme gücü: 10.6 kg (10600 g)
- Yeni demir çekirdek tasarımı
- İthal özel gümüş teller (üretici, bakır kaybını azalttığını ve motor ısısını %30 oranında düşürdüğünü belirtmektedir)
- Motorlar yüksek sıcaklıkta rahat çalışır: santrifüj hava soğutma sistemi; 50°C ortamda çalışma belirtilmiştir
- Güvenli uçuş için motor koruması; IP45; toza dayanıklı & su geçirmez
- Yeni toz önleme ağı; toz önleme ağı çapı < 1 mm
- MTBF: yaklaşık 1000 saat
- Endüstriyel sınıf özellikler belirtilmiştir: su geçirmez, toz geçirmez, düşük gürültü, büyük rulmanlar
- İthal özel rulmanlar; çift rulman koruması
- Demir çekirdek özel paslanmaz tedavi; 48 saat tuz sprey testini geçme kapasitesi belirtilmiştir
- Paslanmaya ve korozyona karşı çift rulman kapakları; 6 saat tuz sprey testinden geçtiği belirtilmiştir
- 35 g ağırlık azaltımı ile prop adaptörü gerekmiyor; kolay kurulum (ipuçları: kurulum sırasında 2 g konum pimini unutmayın)
Özellikler
Model / Temel Özellikler
| Model | U10II |
| KV | 100 |
| Maks. itme | 10.6 kg (10600 g) |
| MTBF | Yaklaşık 1000 saat |
| Hizmet ömrü (belirtilen) | 1500 uçuş (40 dk/uçuş) |
| Koruma derecesi (belirtilen) | IP45 (toza dayanıklı & su geçirmez) |

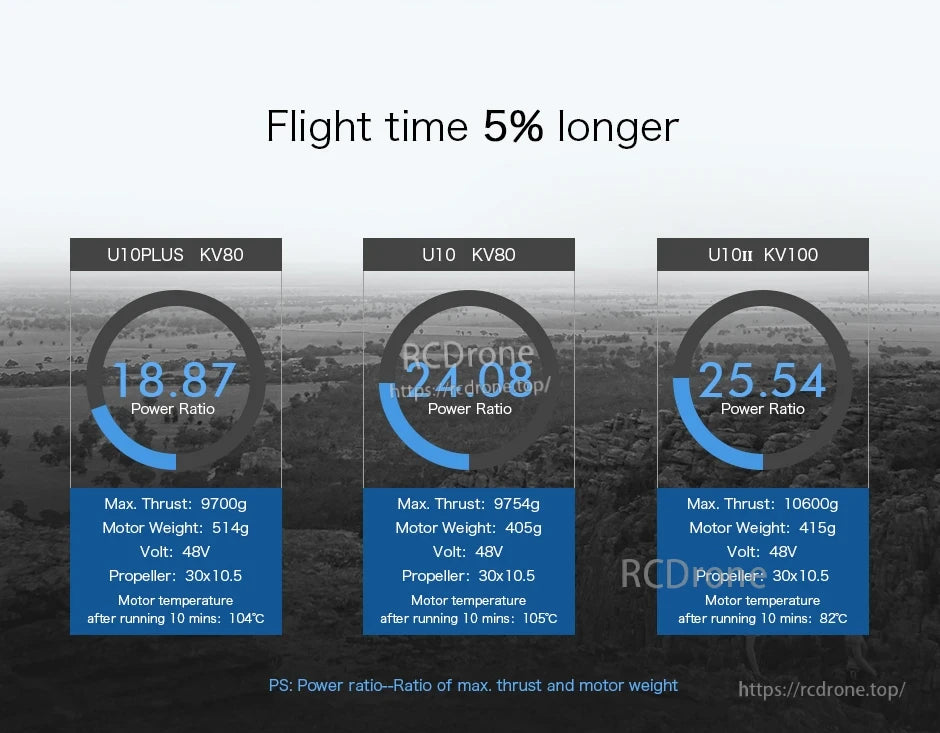

Uçuş Süresi / Güç Oranı Karşılaştırması (48V, Pervane 30x10.5)
Not: Güç oranı = maksimum itme ve motor ağırlığı oranı.
| Motor | Güç Oranı | Maks. İtme | Motor Ağırlığı | Volt | Pervane | 10 dakika çalıştıktan sonra motor sıcaklığı |
|---|---|---|---|---|---|---|
| U10PLUS KV80 | 18.87 | 9700 g | 514 g | 48V | 30x10.5 | 104°C |
| U10 KV80 | 24.08 | 9754 g | 405 g | 48V | 30x10.5 | 105°C |
| U10II KV100 | 25.54 | 10600 g | 415 g | 48V | 30x10.5 | 82°C |
Güç / İtme Grafiği Değerleri
| Motor | Güç | İtme |
|---|---|---|
| U10 | 1264 W | 9754 g |
| U10PLUS | 1263 W | 9700 g |
| U10II | 1571 W | 10600 g |

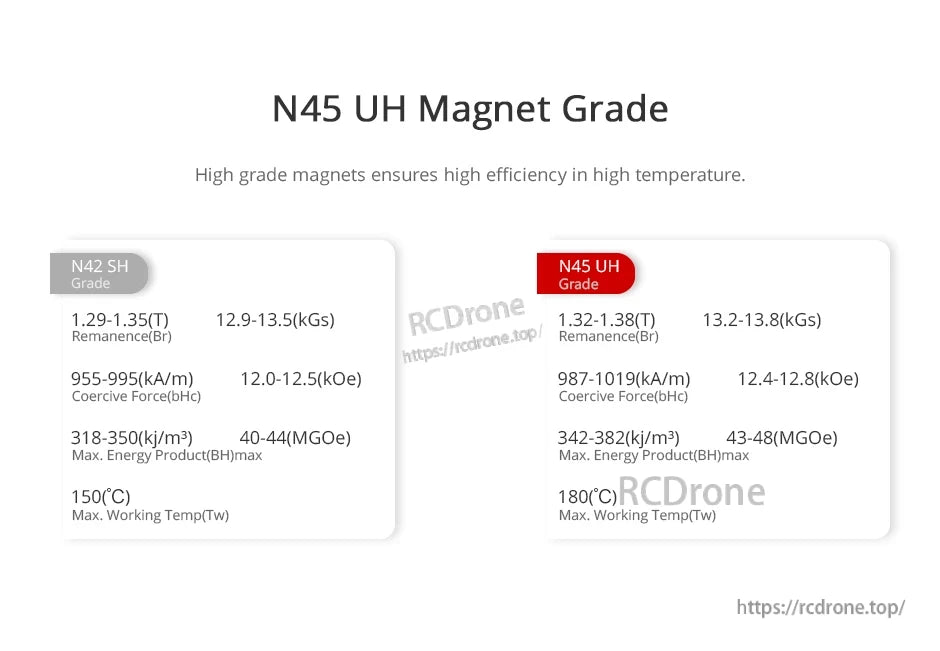

Manyetik Sınıf Verileri
N45 UH Manyetik Sınıf: yüksek sıcaklıkta yüksek verimlilik sağlayan yüksek kaliteli mıknatıslar.
| Parametre | N42 SH Sınıf | N45 UH Sınıf |
|---|---|---|
| Kalıntı (Br) | 1.29-1.35 (T) / 12.9-13.5 (kGs) | 1.32-1.38 (T) / 13.2-13.8 (kGs) |
| Zorlayıcı Kuvvet (bHc) | 955-995 (kA/m) / 12.0-12.5 (kOe) | 987-1019 (kA/m) / 12.4-12.8 (kOe) |
| Max. Enerji Ürünü (BH)max | 318-350 (kj/m3) / 40-44 (MGOe) | 342-382 (kj/m3) / 43-48 (MGOe) |
| Max. Çalışma Sıcaklığı (Tw) | 150 (°C) | 180 (°C) |
Kurulum / Donanım Metni
| Prop adaptörü | Hiçbir prop adaptörü gerekmemektedir |
| Ağırlık azaltma (belirtilen) | 35 g |
| Kurulum ipucu | Kurulum sırasında 2 g konum pimini unutmayın |
| Konum pimi | Φ11*14. |
| Pervane boyutu notu | 28-30 inç |
| Vida | M3*14mm x4; M4*12mm x4 |
İçindekiler
- 1x T-Motor U10II Motor KV100
- 1x Donanım paketi
Uygulamalar
- Uzun süreli çok rotorlu İHA platformları
- Arazi ölçümü ve haritalama
- Hava gözlem ve denetim iş akışları
Eşleştirme Kılavuzu
- Pervane: T-Motor G30*10.5 (G30*10.5" CF pervane olarak da referans alınmıştır)
- ESC: ALPHA 60A 12S ESC
Ayrıntılar

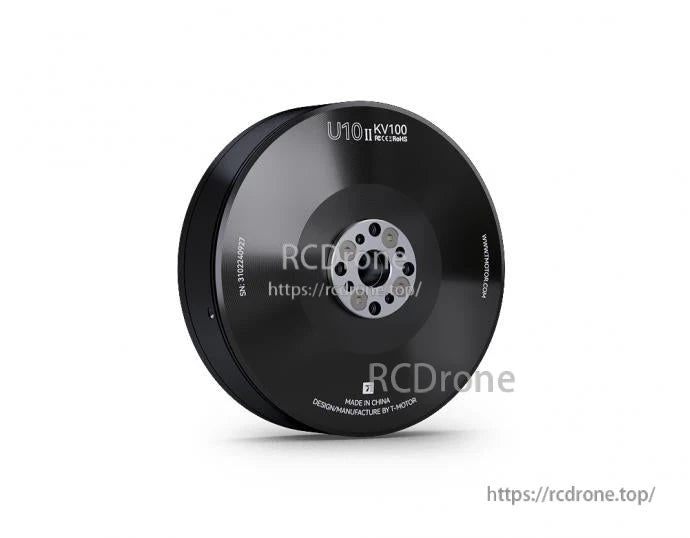

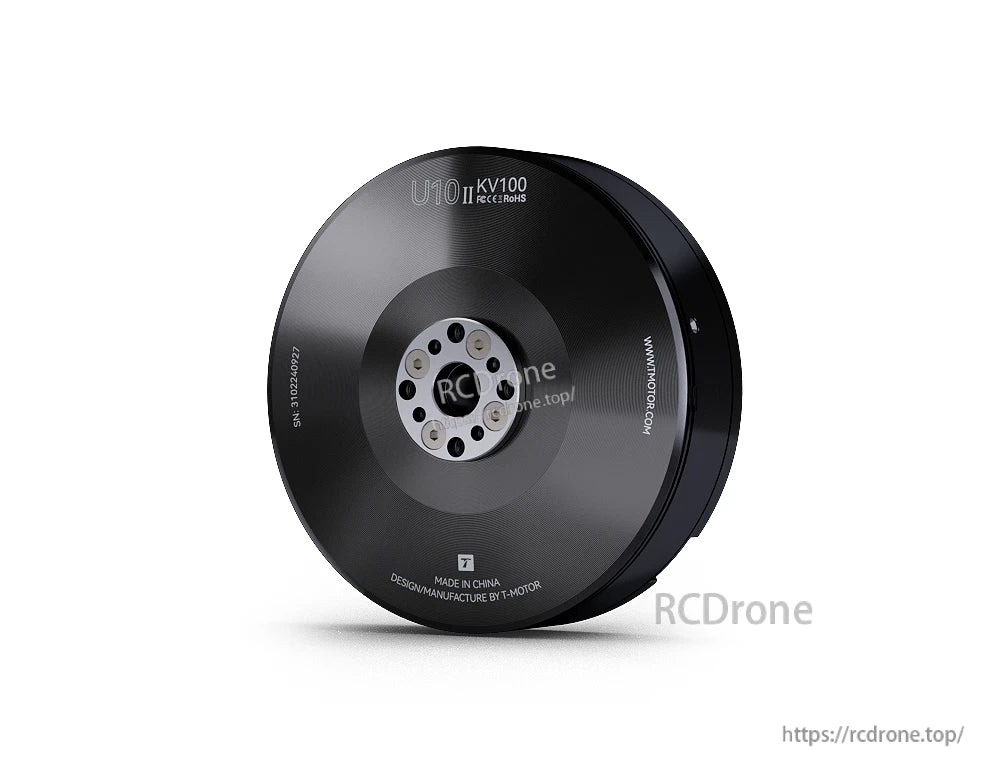

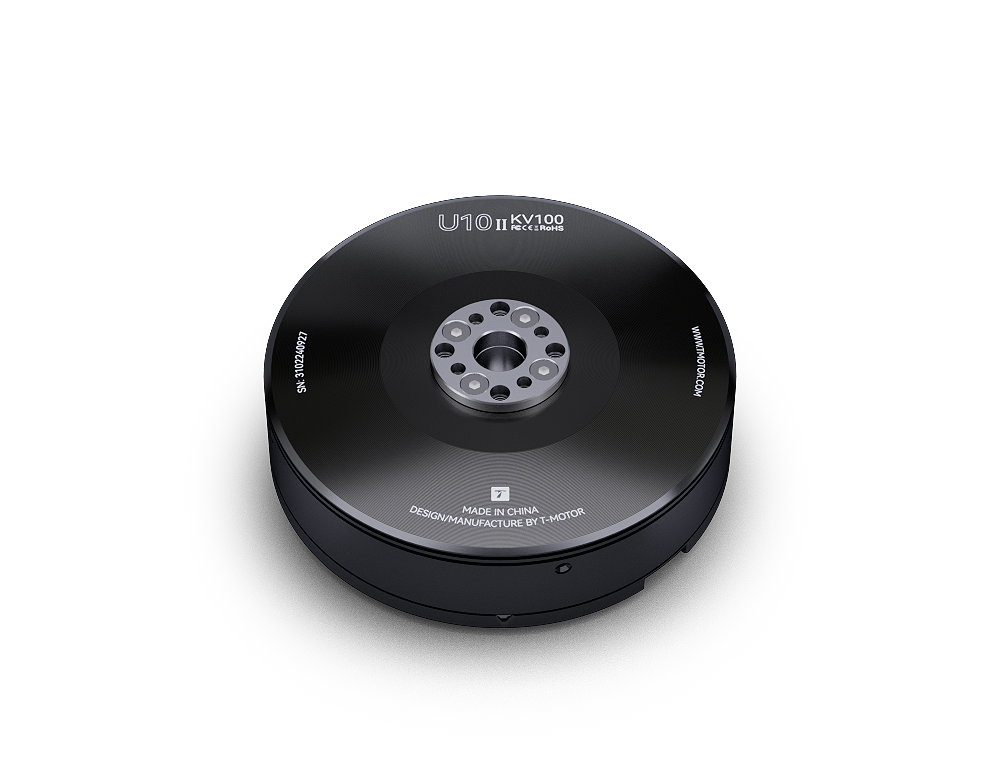

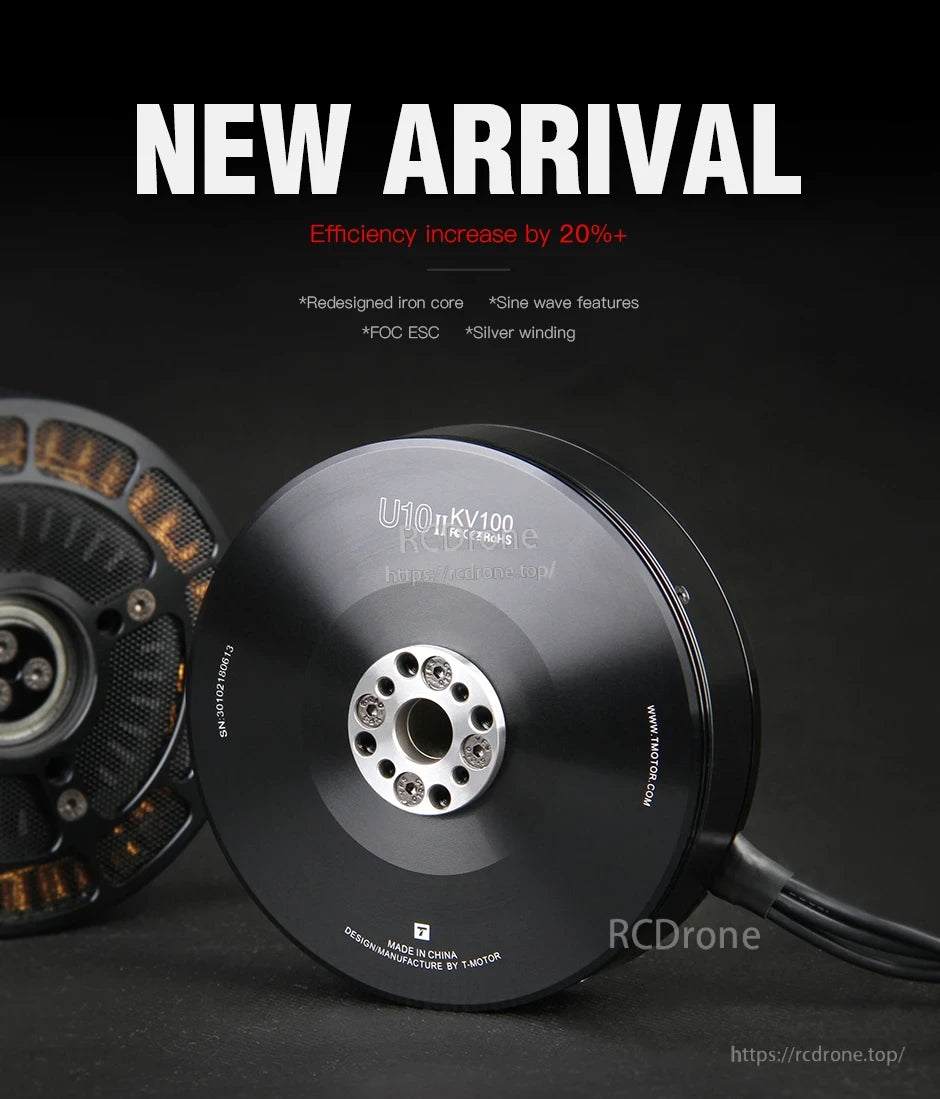

T-Motor U10 II KV100 motoru, temiz bir kurulum için kompakt bir montaj hub'ı ve tek bir kablo bağlantısına sahiptir.
Güç oranı ve ana özellikler, 30x10.5 pervaneler ile 48V'de U10PLUS KV80, U10 KV80 ve U10II KV100'ü karşılaştırmaktadır.

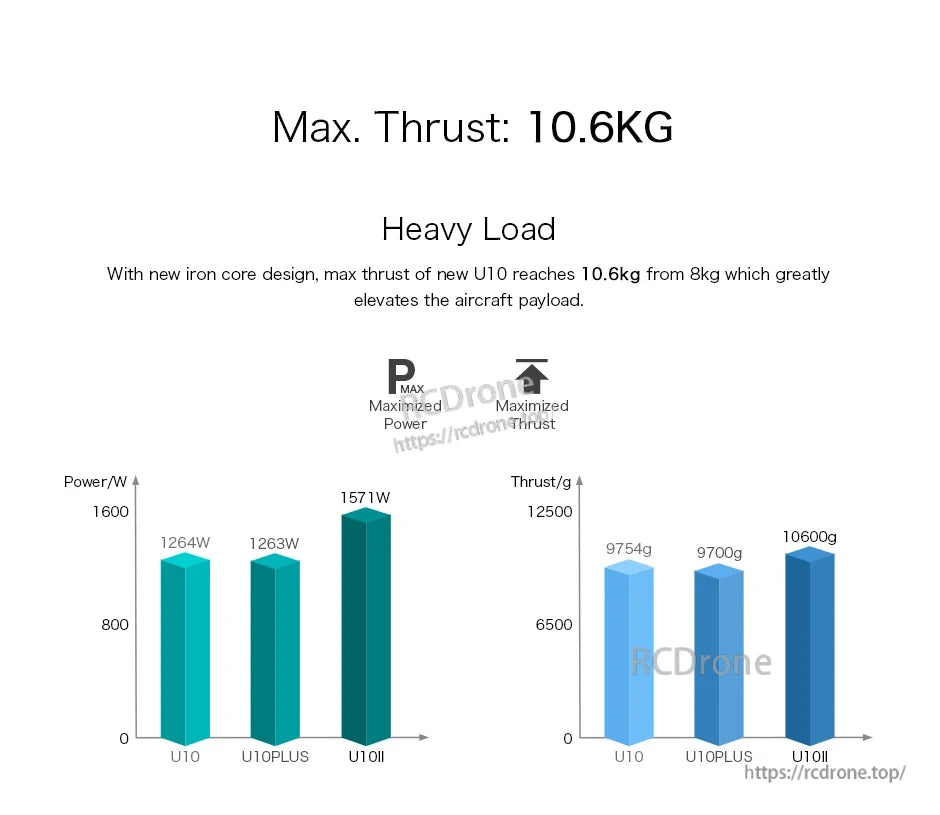

U10 serisi itme ve güç değerleri 10'a kadar listelenmiştir.6 kg (10,600 g) maksimum itme gücü, U10, U10PLUS ve U10II için gösterilen güç değerleri ile.

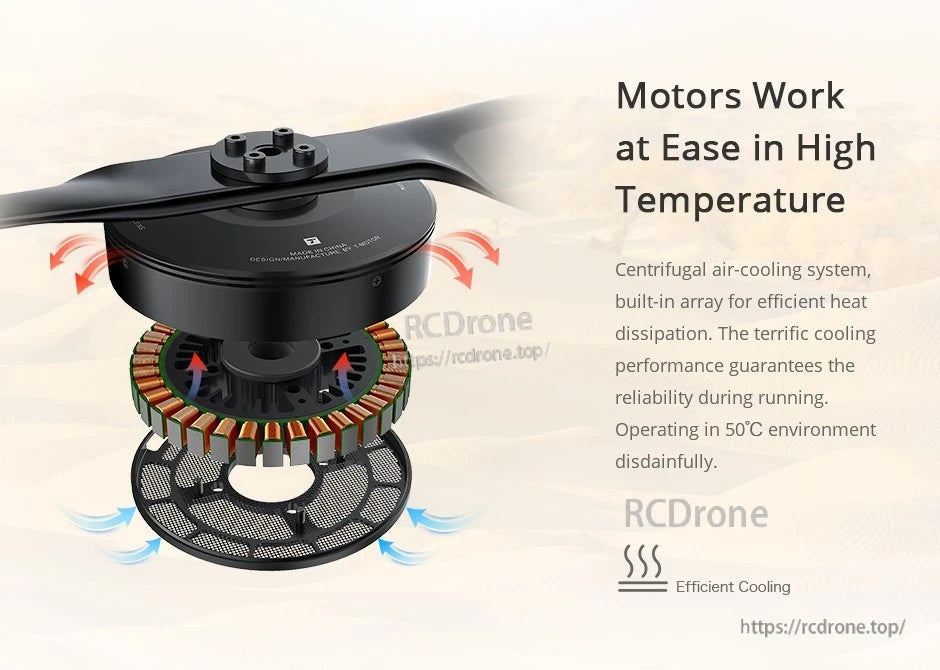

T-Motor'un santrifüj hava soğutma tasarımı, sıcak koşullarda daha güvenilir bir çalışma için etkili ısı dağılımını teşvik eder.

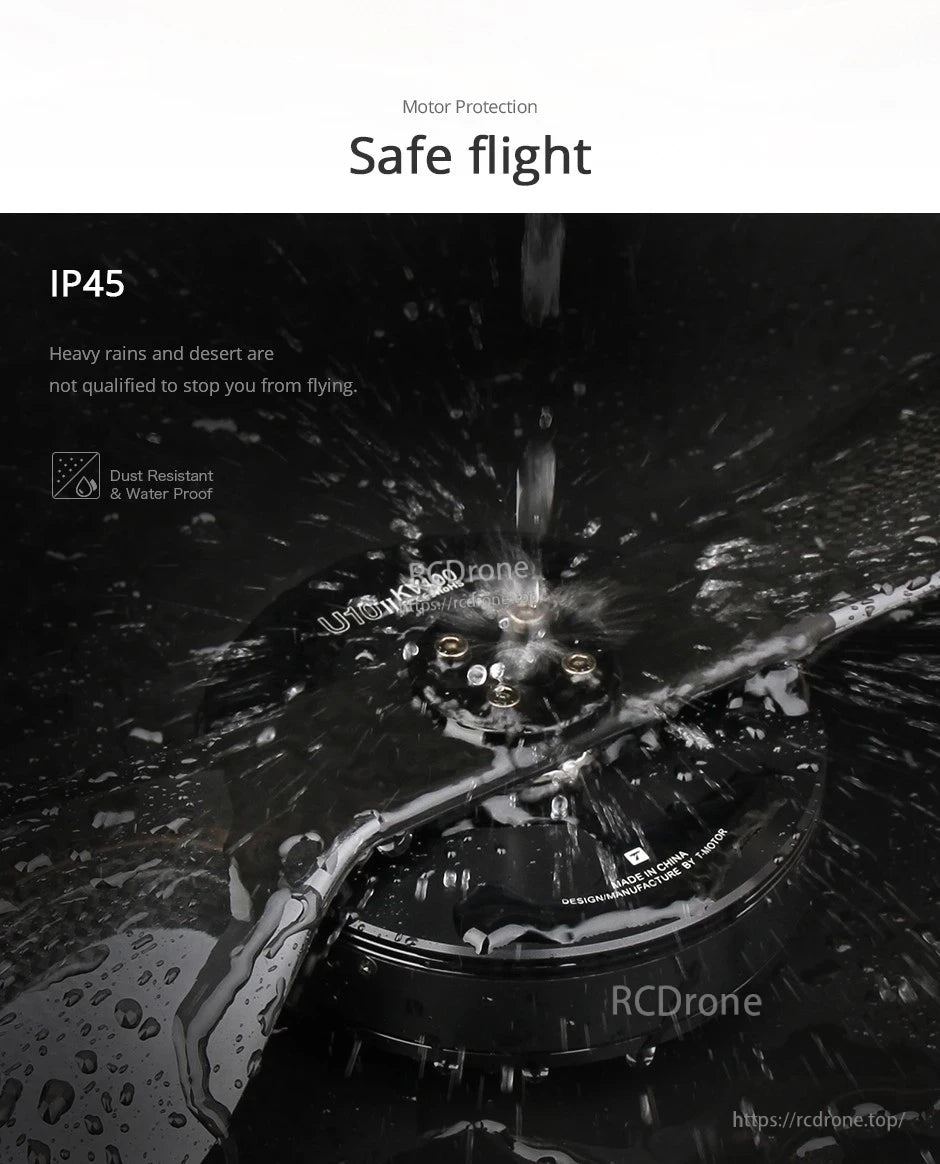

T-Motor'un IP45 dereceli motor koruması, ıslak veya tozlu koşullarda daha güvenilir uçuşlar için toza ve suya karşı dirençli olacak şekilde tasarlanmıştır.

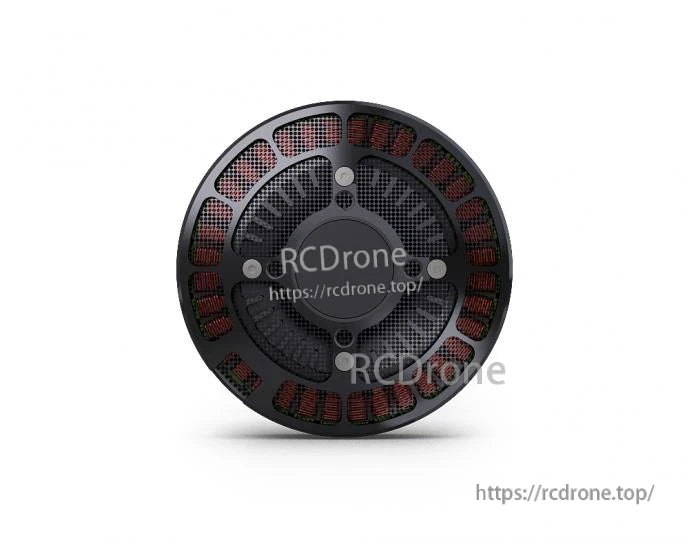

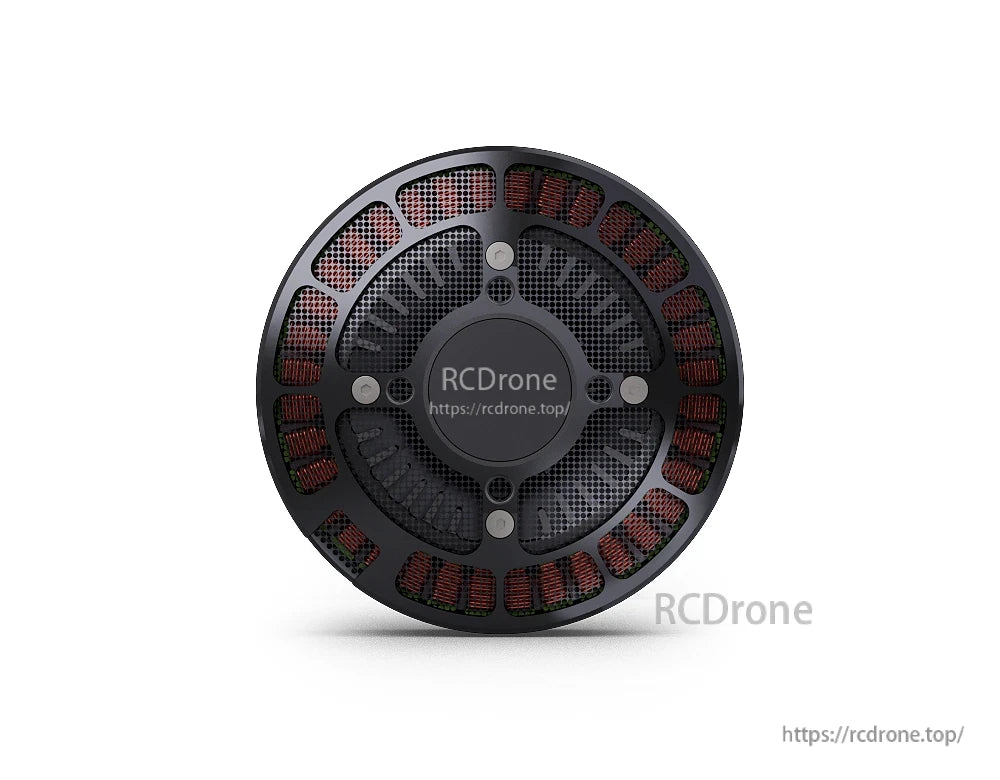

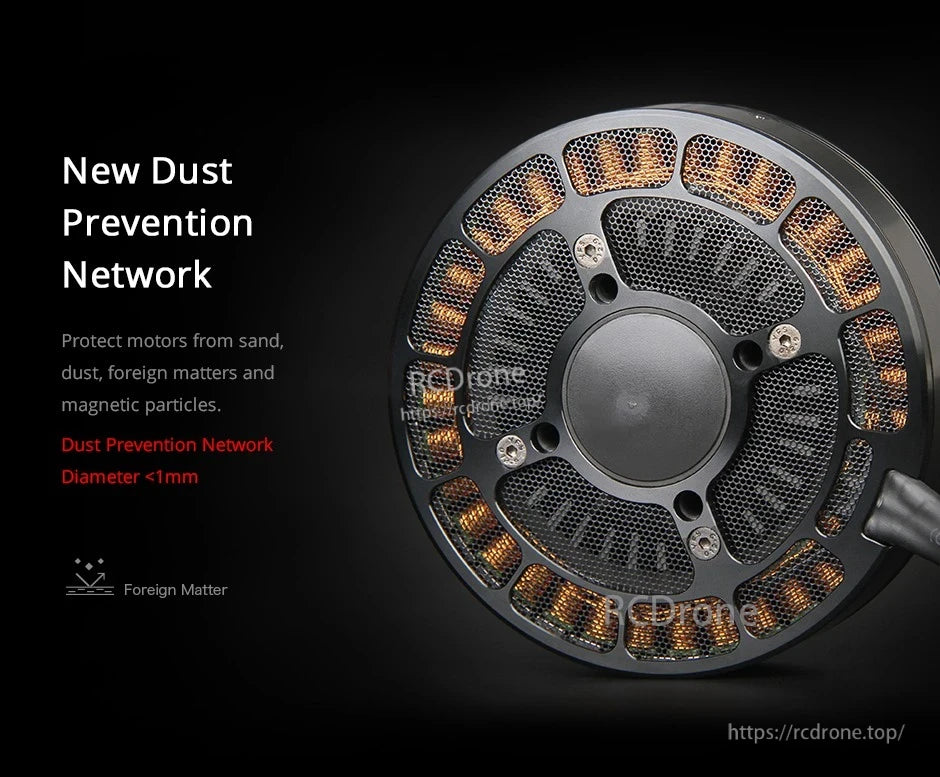

T-Motor tasarımı, motorun içine kum ve kalıntı girmesini önlemek için ince bir toz önleyici ağ (1 mm altında) kullanır.
T-Motor'un demir çekirdeği, 48 saatlik tuz püskürtme testine dayanacak şekilde özel bir paslanmaz kaplama ile donatılmıştır.

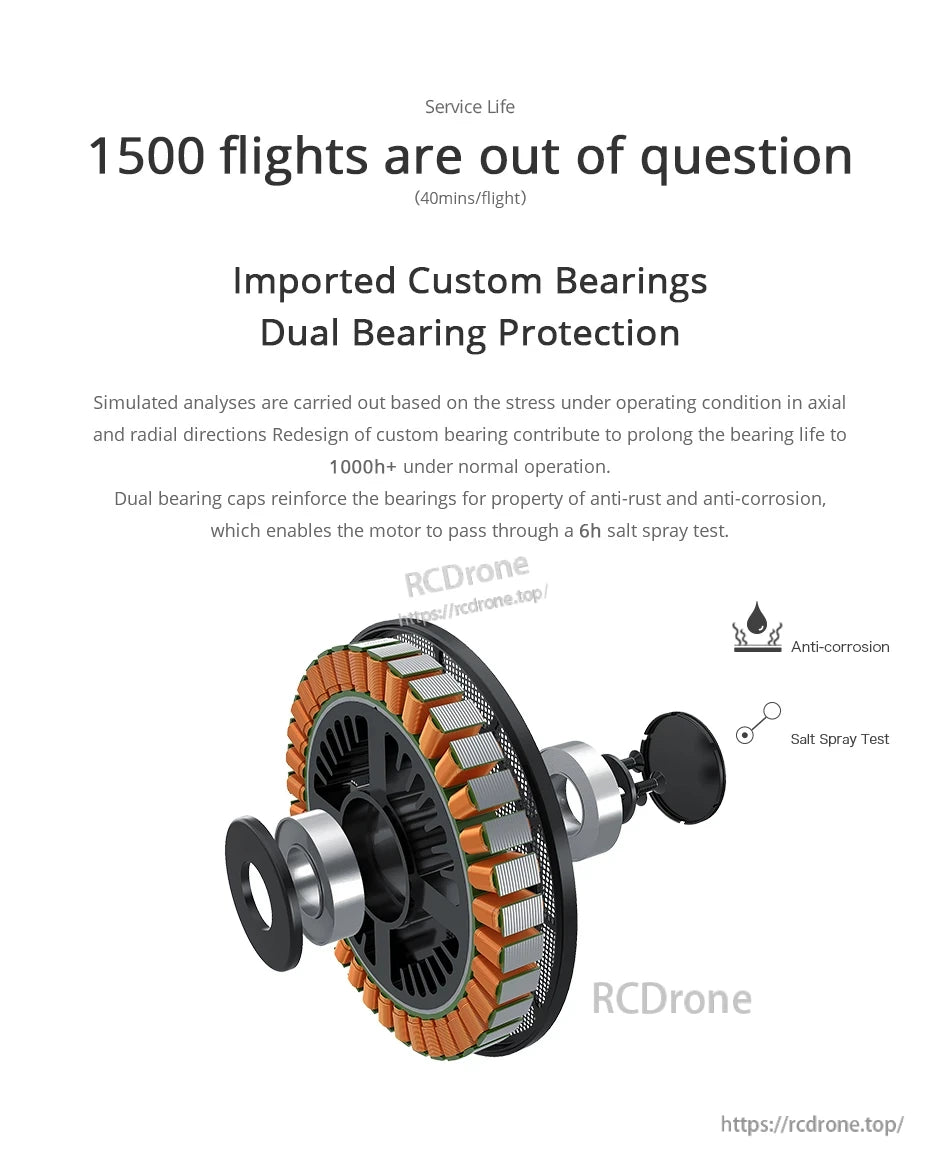

İthal özel rulmanlar ve çift rulman koruması, hizmet ömrünü ve korozyon direncini artırmak için tasarlanmıştır; 6 saatlik tuz püskürtme test derecesini de içermektedir.
N45 UH mıknatıs derecesi, belirtilen kalıntı, koersif güç ve enerji ürün spesifikasyonları ile birlikte maksimum 180°C çalışma sıcaklığına kadar derecelendirilmiştir.

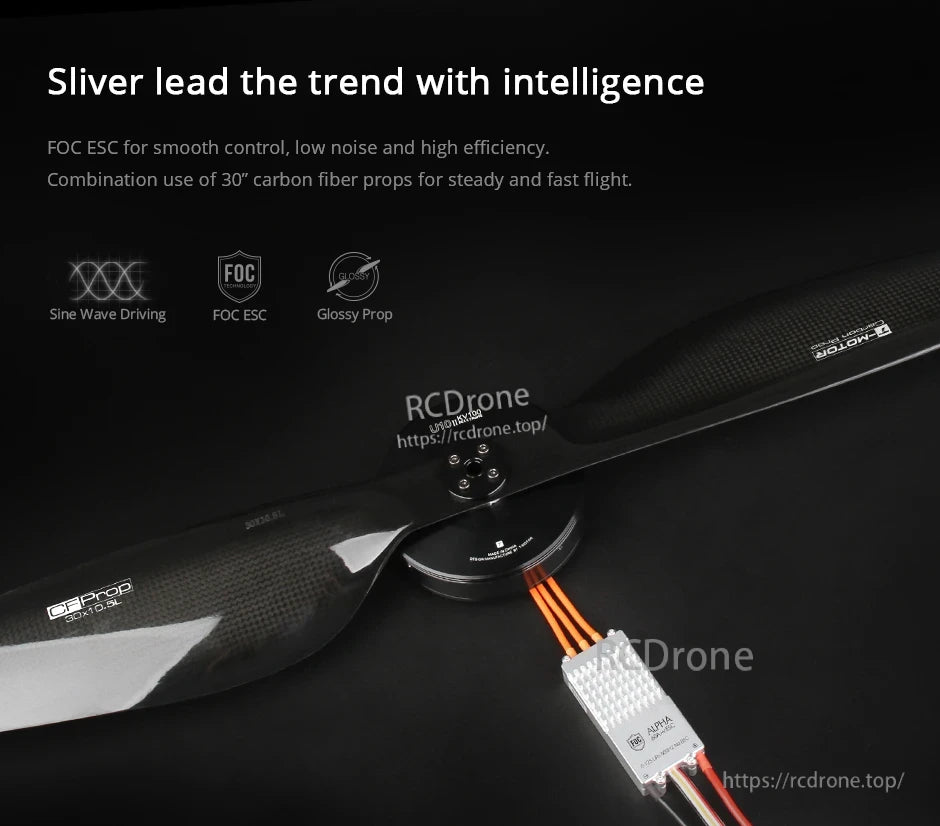

T-Motor, 30 inçlik karbon fiber CF Pervaneyi FOC ESC kontrolü ile birleştirerek daha pürüzsüz ve daha düşük gürültülü bir çalışma sağlar.

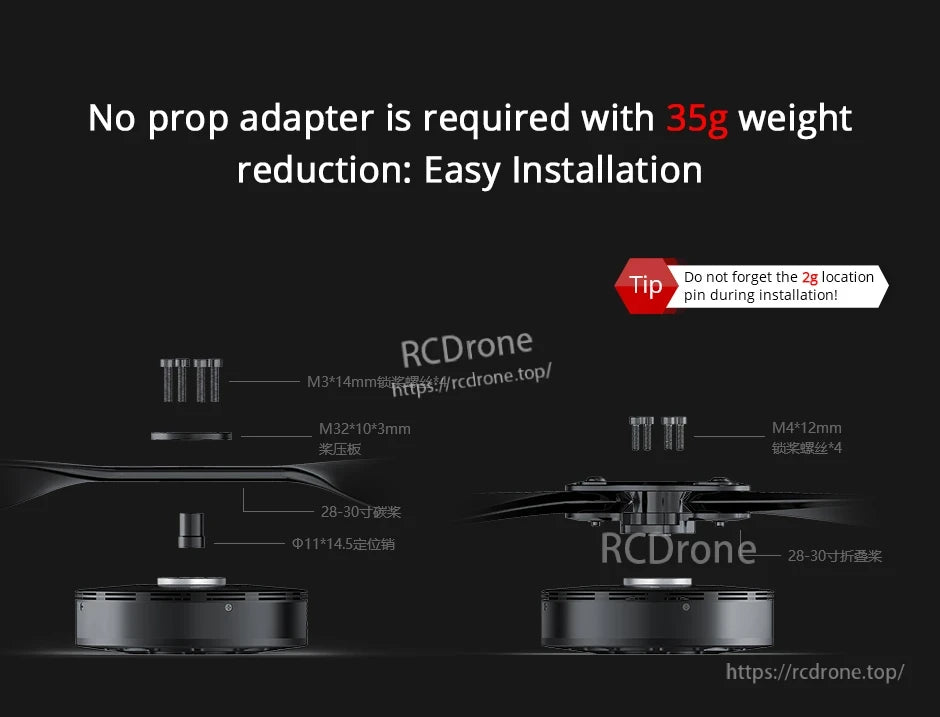

T-Motor'un doğrudan pervane montaj tasarımı, bir pervane adaptörüne olan ihtiyacı ortadan kaldırır ve montaj sırasında hizalama için 2g'lik bir konum pimini içerir.
