Популярна версія протоколу посилання Raido ExpressLRS 2.4G доступна як опція. Крім того, ця версія підтримує BETAFPV Configurator, який є утилітою, призначеною для простого оновлення, конфігурації та налаштування радіоконтролера.

Заміна власника основної плати для LiteRadio 2/LiteRadio 2 SE.

Завантажте конфігуратор BETAFPV.

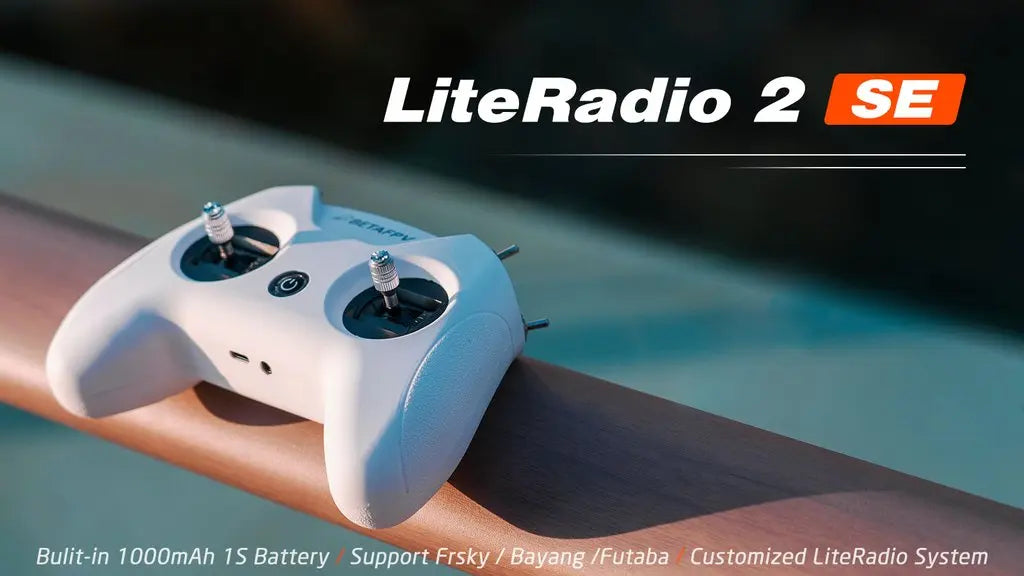

LiteRadio 2 SE Radio Transmitter — це оновлена ​​версія на основі LiteRadio 2 із величезними вдосконаленнями.

• Вбудований акумулятор 1S на 1000 мАг, LiteRadio 2 SE збільшує витривалість до 8 годин.

• Оновлення за допомогою системи LiteRadio BETAFPV самостійної розробки. Пілоти можуть безпосередньо керувати калібруванням джойстика та оновлювати мікропрограму на радіопередавачі.

• Підтримує Frsky / Futaba / Bayang, пілоти можуть легко змінювати режими Futaba, Frsky D8, Frsky FCC D16 і Frsky LBT D16 через радіопередавач.

• Поставляється з потужністю передавання 100 мВт, LiteRadio 2 SE забезпечує ширший робочий діапазон.

Зверніть увагу: протокол D16 (FCC&LBT) наразі не підтримує приймачі Frsky із мікропрограмою ACCST 2.0 або новішої версії, і він може підключатися лише до приймачів XM+ версії мікропрограми ACCST 1.X.

Точка маркера

• LiteRadio 2 SE оновлюється за допомогою спеціально розробленої системи LiteRadio BETAFPV. Пілоти можуть безпосередньо керувати калібруванням джойстика та оновленням мікропрограми на радіопередавачі, що зручніше для початківців.

• Оснащений вбудованим акумулятором 1000 мАг 1S, LiteRadio 2 SE може працювати до 8 годин, забезпечуючи чудову продуктивність.

• Поставляється з вбудованим модулем заряджання, LiteRadio 2 SE може підтримувати заряджання через USB, що зручніше у використанні. Тим часом він створює попередження про низький рівень заряду, щоб вказувати на низький заряд батареї. Поки його потрібно заряджати (коли напруга нижча за 3,5 В), світлодіод спочатку засвітиться червоним, потім синім і повільно блимає.

• Порівняно з LiteRadio 2, LiteRadio 2 SE має більшу потужність передавання, яка може досягати 100 мВт, що забезпечує ширший робочий діапазон.

• LiteRadio 2 SE ергономічний і має форму ігрового контролера. Його зручно тримати, а антиковзаюча текстура на ручках забезпечує міцний хват.

• Цей радіопередавач працює як USB-джойстик під час підключення до персонального комп’ютера. Тож ви можете використовувати його для гри в симулятори FPV, такі як EREADRONE.

• Передавач LiteRadio 2 SE був оснащений готовим до польоту комплектом FPV whoop racing Advanced Kit 2 і FPV whoop racing Starter Kit 2. Це один із найпростіших способів потрапити в хобі FPV.

•


Специфікація

• Елемент: LiteRadio 2 SE

• Колір: білий

• Діапазон частот: 2.4G (2403MHz-2447MHz)

• Система 2.4G: NRF24L01 / CC2500 / SX1280

• Канал: 8

• Протокол підтримки: Bayang / Futaba S-FHSS / Frsky FCC D16 / Frsky LBT D16 / Frsky D8 / ExpressLRS 2.4G

• Потужність: ≤100 мВт

• Тип адаптованого дрона: мультиротор

• Підтримка USB-заряджання/оновлення мікропрограми

• Підтримка BETAFPV Simulator Connected / Customized LiteRadio System / Joystick Calibration

• Світлодіодний індикатор: зелений - живлення ввімкнено / червоний - попередження, якщо напруга нижча за 3,5 В / синій - нормальний

• Акумулятор: вбудований акумулятор 1S на 1000 мАг

• Роз'єм для заряджання: USB 3.0 Type-C

Конфігуратор BETAFPV

BETAFPV Configurator — це утиліта, призначена для спрощення оновлення, конфігурації та налаштування радіопередавача.

Адреса для завантаження: https://github.com/BETAFPV/BETAFPV_Configurator/releases

Функції Конфігуратора BETAFPV наведено нижче.

• Базове налаштування радіоконтролера, наприклад перемикач режимів, увімкнення/вимкнення радіочастотних модулів.

• Повна функція конфігурації ExpressLRS, наприклад вихідна потужність, швидкість пакетів тощо.

• Канальний мікшер для дронів із фіксованим крилом.

• Оновлення мікропрограми.

Зараз лише радіоконтролер ExpressLRS 2.4G підтримує конфігуратор BETAFPV.

Як розпізнати, чи підтримує ваш радіопередавач конфігуратор BETAFPV? Зніміть кришку на задній панелі передавача, і там є мітка, постачається з «Підтримується конфігуратор BETAFPV».

НЕ вмикайте передавач і не підключайте його до ПК. У цій ситуації порт USB недійсний.

Як змінити протокол

Щоб змінити протоколи (Frsky FCC D16, Frsky LBT D16, Frsky D8 або Futaba S-FHSS), спершу вимкніть його, а потім натисніть і утримуйте кнопку зв’язування, поки знову вмикаєте. Після цього час блимання червоного світлодіода перед зумером зміниться, і це вкаже, який протокол використовується.

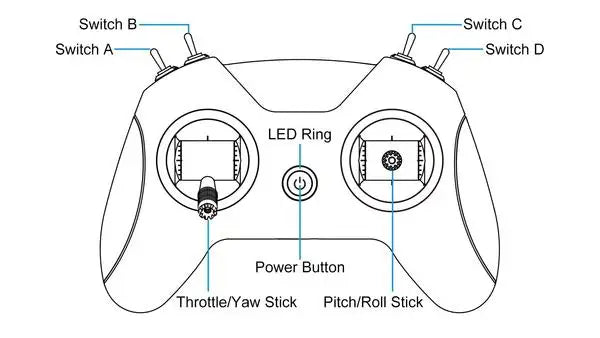

Діаграма LiteRadio 2 SE

Поширені запитання

• Посібник для радіопередавача LiteRadio 2 SE

• Як замінити підвіси Literadio 2 SE？

• З будь-якими запитаннями щодо калібрування джойстика передавача Literadio 2 SE дивіться наступне відео, щоб дізнатися більше.

Пакет

• 1 * Радіопередавач LiteRadio 2 SE

• 1 * Посібник користувача

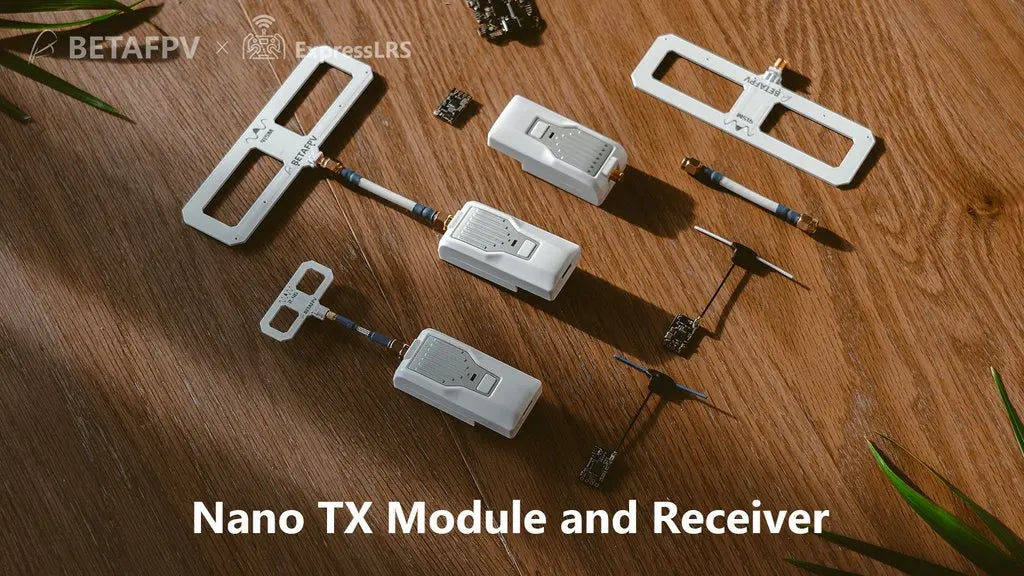

Модуль BETAFPV Micro RF TX базується на проекті ExpressLRS, каналі RC з відкритим кодом для програм RC. ExpressLRS має на меті досягти найкращої можливої ​​продуктивності зв’язку щодо швидкості, затримки та діапазону. Це робить ExpressLRS одним із найшвидших доступних каналів RC, але водночас забезпечує продуктивність на великій відстані.

Зараз доступна маса елементів ExpressLRS!

Специфікація

• Частота оновлення пакетів: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц), 50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)

• Вихідна радіочастотна потужність: 25мВт/50мВт/100мВт/250мВт/500мВт (2,4ГГц), 100мВт/250мВт/500мВт (915МГц/868МГц)

• Діапазони частот (версія Micro RF Module 2.4G): 2,4 ГГц ISM

• Діапазони частот (версія Micro RF Module 915MHz/868MHz): 915MHz FCC/868MHz EU

• Вхідна напруга: 5В~12В

• Порт XT30: 5 В ~ 12 В, рекомендується акумулятор 2S (8,4 В), НЕ підтримується 3S (12,6 В) або вище

• Порт USB: Type-C

Діаграма

Модуль BETAFPV Micro RF TX сумісний із радіопередавачем, який має відсік для мікромодулів (відомий також як відсік для модулів JR/SLIM, наприклад, Frsky Taranis X9D.TBS Mambo).

Примітка. Зберіть антену перед увімкненням. Інакше чіп PA у модулі Micro TX буде остаточно пошкоджено.

Примітка. Будь ласка, НЕ використовуйте 3S або вище для підключення модуля TX через порт XT30. Інакше чіп джерела живлення в модулі TX буде остаточно пошкоджено.

Про мікропрограму

Офіційний проект ExpressLRS на Github на даний момент НЕ підтримує функцію OLED. Команда BETAFPV зробила запит на отримання на Github і чекає, поки офіційна особа завершить це злиття. Ми працюватимемо з командою ELRS і якнайшвидше зробимо так, щоб офіційний репозиторій підтримував OLED і функцію кнопки.

Будь ласка, отримайте мікропрограму з BETAFPV Github зараз до офіційної підтримки ExpressLRS.

https://github.com/BETAFPV/ExpressLRS

Посібник користувача щодо перезавантаження мікропрограми ELRS RX/TX.

Дізнайтеся більше про ExpressLRS

ExpressLRS — це RC-посилання з відкритим кодом для програм RC. Кожен міг знайти цей проект на Github або приєднатися до обговорення в групі Facebook.

ExpressLRS базується на апаратному забезпеченні Semtech Lora SX127x або SX1280 для RX і TX відповідно. він спрямований на досягнення найкращої можливої ​​продуктивності зв’язку як щодо швидкості, затримки, так і діапазону. На частоті 900 МГц підтримується максимальна частота пакетів 200 Гц. На 2,4 ГГц наразі підтримується неймовірна частота 500 Гц за допомогою спеціальної збірки OpenTX. Це робить ExpressLRS одним із найшвидших доступних каналів зв’язку RC, але водночас забезпечує продуктивність на великій відстані.

Все більше постачальників починають підтримувати радіопротокол ExpressLRS у різних частинах, як-от радіопередавач із ELRS у наявності, дрон із вбудованим приймачем ELRS, модуль ELRS TX для відсіку JR або Nano. Команда BETAFPV бере участь у цьому проекті та надає низку компонентів ExpressLRS.

Кнопка та OLED

Модуль ELRS TX можна налаштувати за допомогою сценарію OpenTX LUA. Завдяки OLED і кнопці радіоконтролер без OpenTX, який підтримує CRSF, може легко використовувати цей модуль ELRS Micro. Наступні радіоконтролери no-OpenTX добре працюють із цим модулем TX.Futaba T16IZ, T16SZ і T18SZ (з оновленням до 3.9e), Wsky ET16, Radiolink AT9S Pro.

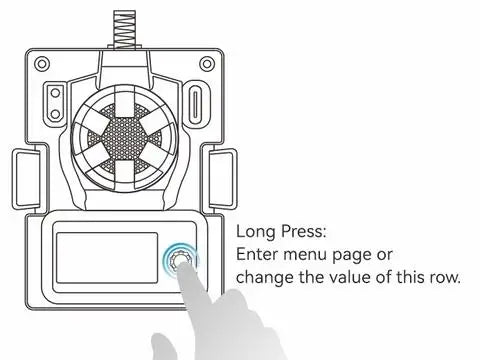

На мікромодулі є кнопка 5D. Зверніть увагу, що працює лише віртуальний розмір, а інші чотири розміри недійсні. Нижче наведено основні операції кнопки та OLED.

Довге натискання:

На сторінці блокування екрана натисніть і утримуйте, щоб розблокувати та перейти на сторінку меню.

На сторінці меню натисніть і утримуйте, щоб змінити значення цього рядка.

Коротке натискання:

На сторінці блокування екрана коротке натискання недійсне.

На сторінці меню коротко натисніть, щоб перейти до наступного рядка.

Примітка: Коли модуль RF TX переходить на сторінку меню, з’єднання між модулем RF TX і приймачем буде втрачено, з’єднання відновиться після автоматичного виходу зі сторінки меню; ви повинні повторно включити живлення приймача, якщо ви змінили Pkt Rate.

Примітка: коли модуль RF TX переходить у статус оновлення WIFI, кнопка буде недійсною. Увімкніть модуль RF TX після оновлення мікропрограми через WIFI.

Базова конфігурація

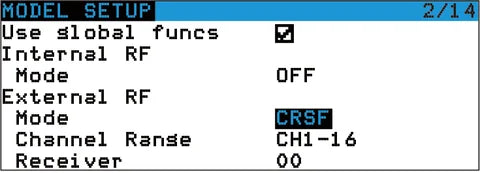

ExpressLRS використовує послідовний протокол Crossfire (він же протокол CRSF) для зв’язку між радіопередавачем і модулем TX. Тому переконайтеся, що ваш радіопередавач підтримує послідовний протокол CRSF. Ми використовуємо радіопередавач із системою OpenTX, щоб показати, як налаштувати протокол CRSF і сценарій LUA. Щоб налаштувати це, у системі OpenTX увійдіть до налаштувань моделі та на вкладці «НАЛАШТУВАННЯ МОДЕЛІ» вимкніть «Внутрішній РЧ». Потім увімкніть «Зовнішній РЧ» і виберіть «CRSF» як протокол.

ExpressLRS використовує сценарій OpenTX LUA для керування модулем TX, як-от зв’язування або налаштування. За допомогою сценарію LUA пілоти могли перевірити та налаштувати деякі конфігурації модуля Nano RF TX. Щоб дізнатися більше, перегляньте сторінку підтримки.

• Збережіть файли сценаріїв ELRS.lua на SD-карті радіопередавача в папці Scripts/Tools;

• Утримуйте кнопку «SYS» (для RadioMaster T16 або подібних радіостанцій) або кнопку «Меню» (для Frsky Taranis X9D або подібних радіостанцій), щоб отримати доступ до меню «Інструменти», де ви можете знайти сценарій ELRS, готовий до запускати лише одним клацанням;

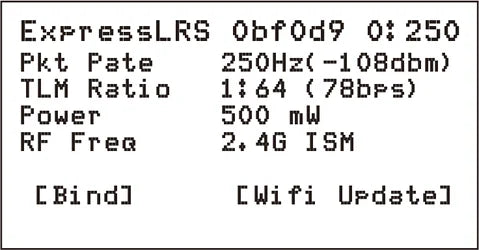

• На зображенні нижче показано, що сценарій LUA виконується успішно;

Прив'язка та вихідна потужність

Модуль Micro RF TX постачається з офіційно основним випуском протоколу V1.1.0 і не містить обов’язкової фрази. Тому, будь ласка, переконайтеся, що приймач працює за протоколом офіційно основної версії V1.0.0~V1.1.0. І жодна обов’язкова фраза не встановлена. Модуль Micro RF TX може перейти в статус прив’язки через сценарій ELRS.lua, як описано в розділі «Сценарій LUA». Крім того, за допомогою кнопки та OLED перейдіть у положення BIND і довго натисніть кнопку. Потім радіочастотний модуль перейде в статус прив’язки.

Примітка. Світлодіод НЕ блиматиме під час входу в статус прив’язки. Через 5 секунд модуль автоматично вийде зі стану прив’язки. Коротке та послідовне натискання 3 рази для зв’язування.

Модуль Micro RF TX міг перемикати вихідну потужність за допомогою сценарію ELRS.lua, як описано в розділі «Сценарій LUA». Крім того, за допомогою кнопки та OLED перейдіть у положення Output. Тривале натискання кнопки може змінити вихідну потужність.

Примітка: світлодіод RGB НЕ змінюватиметься відповідно до вихідної потужності. Коли вихідна потужність становить 250 мВт або вище, вентилятор обертається автоматично. Модуль Micro RF TX НЕ підтримує вихідну потужність 1 або 2 Вт. Якщо перейти до цього значення, система автоматично перейде до 500 мВт.

Завантаження посібника користувача модуля BETAFPV ELRS Micro TX.

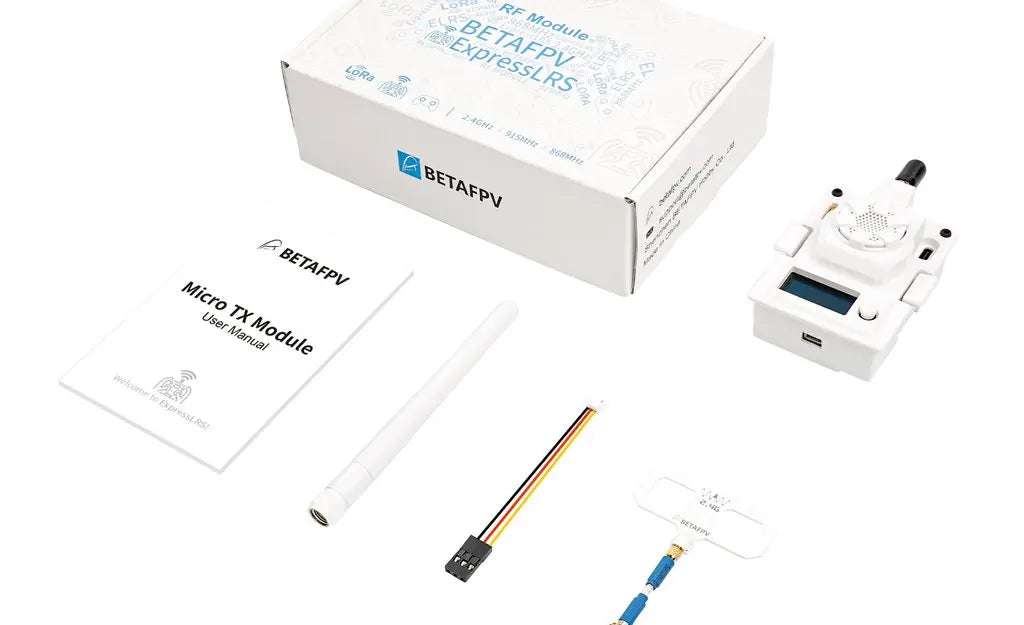

Пакет

• 1 * модуль BETAFPV ELRS Micro TX

• 1 * Антена BETAFPV Moxon

• 1 * Посібник користувача модуля Micro TX

Антена в упаковці відрізняється від показаної нижче для версії 915 МГц і 868 МГц.

Зараз доступна маса товарів ExpressLRS!

Специфікація

• Вага: 0,7 г (лише приймач)

• Розмір: 12 мм*19 мм

• Потужність телеметрії: 20 дБм

• Діапазони частот (версія Nano receiver 2.4G): 2,4 ГГц ISM

• Діапазон частот (версія Nano receiver 915MHz/868MHz): 915MHz FCC/868MHz EU

• Вхідна напруга: 5 В

• Роз'єм для антени: IPEX MHF

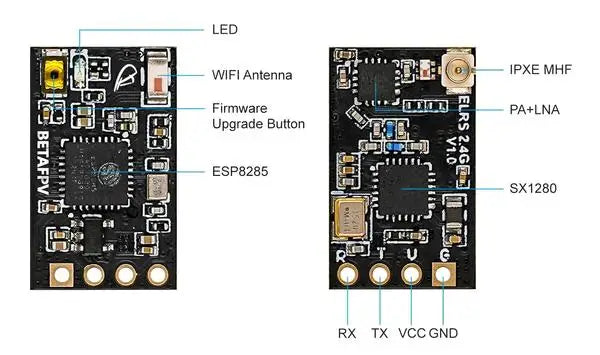

Діаграма

Діаграма версії Nano приймача 2.4G, як показано нижче.

Дізнайтеся більше про PA+LNA. зробити

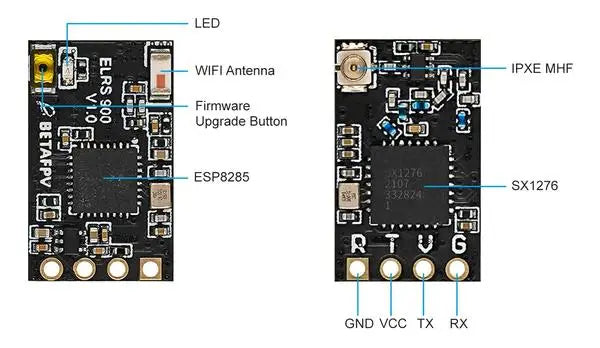

Діаграма версії наноприймача 868/915 МГц, як показано нижче.

Який вибрати?

завдання

Дізнайтеся більше про ExpressLRS

ExpressLRS — це RC-посилання з відкритим кодом для програм RC. Кожен міг знайти цей проект на Github або приєднатися до обговорення в Facebook Group.

ExpressLRS базується на апаратному забезпеченні Semtech Lora SX127x або SX1280 для RX і TX відповідно. він спрямований на досягнення найкращої можливої ​​продуктивності зв’язку як щодо швидкості, затримки, так і діапазону. На частоті 900 МГц підтримується максимальна частота пакетів 200 Гц. На 2,4 ГГц наразі підтримується неймовірна частота 500 Гц за допомогою спеціальної збірки OpenTX. Це робить ExpressLRS одним із найшвидших доступних каналів зв’язку RC, але водночас забезпечує продуктивність на великій відстані.

Все більше постачальників починають підтримувати радіопротокол ExpressLRS у різних частинах, як-от радіопередавач із ELRS у наявності, дрон із вбудованим приймачем ELRS, модуль ELRS TX для відсіку JR або Nano. Команда BETAFPV бере участь у цьому проекті та надає ряд компонентів ExpressLRS.

Конфігурація та прив'язка

ExpressLRS використовує послідовний протокол Crossfire (він же протокол CRSF) для зв’язку між приймачем і платою контролера польоту. Тому переконайтеся, що ваша плата контролера польоту підтримує послідовний протокол CRSF. Далі ми використовуємо контролер польоту з мікропрограмою Betaflight, щоб показати, як налаштувати протокол CRSF.

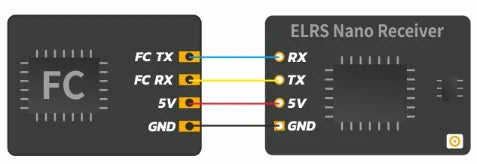

З'єднання між приймачем ELRS Nano та платою FC показано нижче.

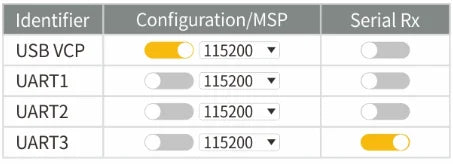

Увімкніть відповідний UART (наприклад, UART3 нижче) як послідовний Rx на вкладці «Порти» конфігуратора Betaflight.

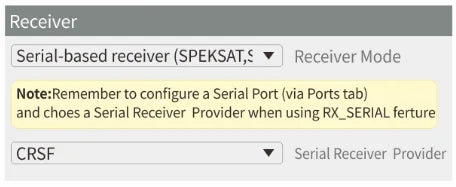

На вкладці «Конфігурація» виберіть «Послідовний приймач» на панелі «Приймач» і виберіть «CRSF» як протокол. Телеметрія тут необов’язкова, і вона зменшить швидкість оновлення флешки через те, що слоти передачі використовуються для телеметрії.

Наноприймач міг увійти в статус прив’язки, увімкнувши/вимкнувши живлення тричі.

• Підключайте та від’єднуйте наноприймач тричі;

• Переконайтеся, що світлодіодний індикатор швидко блимає двічі, що означає, що приймач перебуває в режимі прив’язки;

• Переконайтеся, що RF-модуль TX або радіопередавач переходять у статус прив’язки, який надсилає прив’язувальний імпульс;

• Якщо приймач має безперервне світло, він прив’язаний.

Завантажити посібник користувача приймача NotBETAFPV ELRS Nano.e: прив’яжіть один раз, і приймач збереже інформацію про прив’язку. Повторно ввімкніть живлення та підключіться успішно автоматично.

Пакет

• 1 * приймач BETAFPV ELRS Nano

• 1 * BETAFPV T антена

• 2 * Запасна термозбіжна трубка

• 4 * 30awg кремнієвих з’єднувальних проводів (1 чорний, 1 червоний, 1 білий, 1 жовтий)

• 1 * контактний заголовок 1x4

• 1 * Посібник користувача Nano приймача

LiteRadio 3 Radio Transmitter — найновіший пульт дистанційного керування в серії LiteRadio. Цей передавач має ергономічну ручку та чудову продуктивність під час роботи, нещодавно оновлений карданний механізм і підтримку кількох протоколів (версія Frsky). Крім того, ця версія підтримує BETAFPV Configurator, який є утилітою, призначеною для простого оновлення, конфігурації та налаштування радіоконтролера.

BETAFPV ExpressLRS LiteRadio 3 Контролер дрона з абсолютно новими можливостями Нещодавно оновлений Gimbal Nano підтримує зовнішній модуль передачі Вбудований акумулятор 200 ОмАг 1S

Завантажте конфігуратор BETAFPV.

LiteRadio 3 — це радіопередавач із дистанційним керуванням, розроблений переважно для моделей RC, у тому числі літаків із кількома гвинтами. Це дає вам більше, ніж ви коли-небудь уявляли можливим від 8-канального радіо початкового рівня.

• Всього 8 каналів.

• Підтримка USB-джойстика для більшості тренажерів.

• Нано-модульний відсік для зовнішнього модуля TX.

• Новий дизайн джойстика для більш тривалого використання.

• Підтримка BETAFPV Configurator для оновлення, конфігурації та налаштування.

• Надайте версію протоколу ExpressLRS 2.4G і версію протоколу Frsky для опції.

• Підтримується вбудована батарея ємністю 2000 мАг і зарядка через USB.

Точка маркера

• LiteRadio 3 оновлюється за допомогою спеціально розробленої системи LiteRadio BETAFPV. Пілоти можуть безпосередньо керувати калібруванням джойстика та оновленням мікропрограми на радіопередавачі, що зручніше для початківців.

• Оснащений вбудованим акумулятором 2000 мАг 1S, LiteRadio 3 може працювати до 15 годин без зовнішнього модуля, забезпечуючи чудову продуктивність.

• Поставляється з вбудованим модулем заряджання, LiteRadio 3 підтримує заряджання через USB, що зручніше у використанні. Тим часом він створює попередження про низький рівень заряду, щоб вказувати на низький заряд батареї. Це вказує на низький рівень заряду батареї та потребу в зарядженні, якщо синє світло блимає повільно, а зумер лунає безперервно.

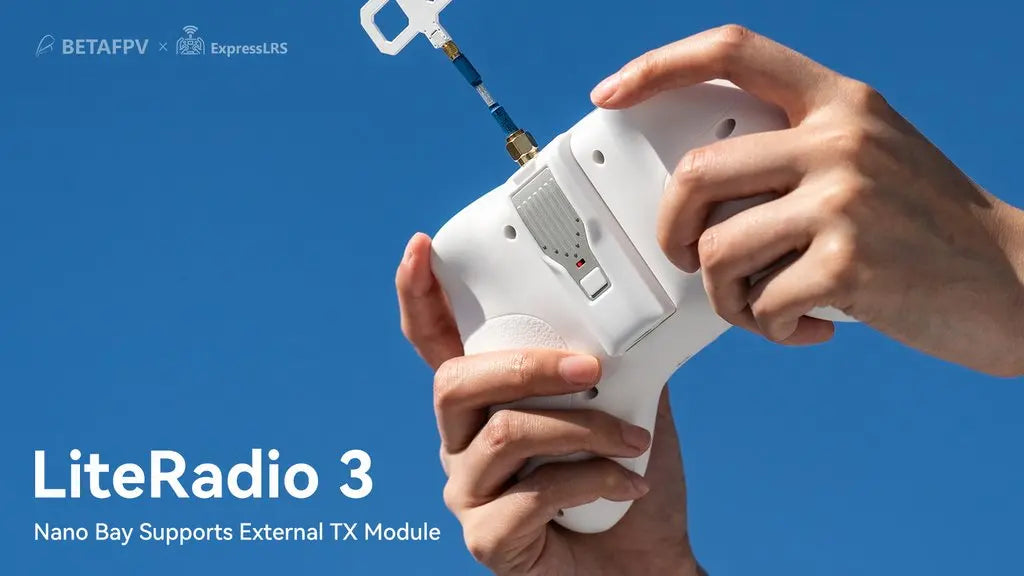

• Новий дизайн із нано-відсіком, він підтримує зовнішній модуль TX. Настійно рекомендую BETAFPV ELRS Nano Module, який сумісний із радіопередавачем LiteRadio 3 і робить доступним протокол CRSF.

• Завдяки гумовому покриттю LiteRadio 3 ергономічний і має форму ігрового контролера. Його зручно тримати, а антиковзаюча текстура на ручках забезпечує міцний хват.

• Це найбезпечніший і найшвидший спосіб почати роботу, використовуючи для початківців тренувальний тренажер. Радіопередавач LiteRadio 3 підтримує більшість симуляторів на ринку з комплексною конфігурацією.

•


Специфікація

• Елемент: радіопередавач LiteRadio 3

• Діапазон частот: 2,4G

• Система 2.4G: CC2500/SX1280

• Канал: 8

• Протокол підтримки: Futaba S-FHSS/Frsky FCC D16/Frsky LBT D16/Frsky D8, ExpressLRS 2.4G

• Потужність: версія ELRS 25мВт/50мВт/100мВт, версія Frsky 100мВт

• Тип адаптованого дрона: мультиротор, літак

• Підтримка USB-заряджання/оновлення мікропрограми

• Підтримка BETAFPV Configurator/Bost Practice Simulator

• Світлодіодний індикатор: зелений — живлення ввімкнено / червоний — попередження, якщо напруга нижча за 3,5 В / синій — нормальний

• Акумулятор: вбудований акумулятор 1S на 2000 мАг

• Роз'єм для заряджання: USB 3.0 Type-C

• Рекомендований зовнішній модуль TX: ELRS Nano TX Module

• Рекомендовані аксесуари: Nano Gimbal для LiteRadio 3, футляр для зберігання, ремінь передавача на шию

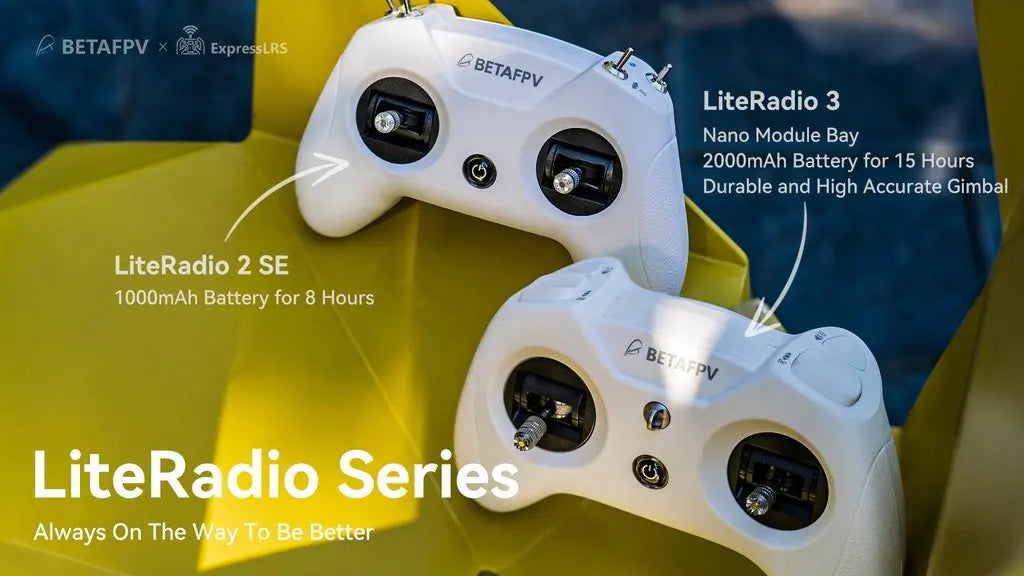

Покращення LiteRadio 3

Порівняно з LiteRadio 2 SE, LiteRadio 3 оснащено акумулятором 1S ємністю 2000 мАг, що забезпечує чудову продуктивність до 15 годин роботи без зовнішнього модуля. Зберігши нановідсік на задній стороні, він підтримує зовнішній модуль для використання з модулем ELRS Nano TX, який підтримує протокол CRSF. Крім того, кардан LiteRadio 3 нещодавно оновлено з точним потенціометром і регульованими кінцями ручок.

Примітка: LiteRadio 2 SE, замовлений у грудні, підтримує конфігуратор BETAFPV. У той же час, підвіси LiteRadio 2 SE такі ж, як і LiteRadio 3 для замовлень з грудня. Для замовлень до грудня ми наполегливо рекомендуємо купувати нові карданні підвіси як оновлення.

Конфігуратор BETAFPV

Конфігуратор BETAFPV — це утиліта, призначена для спрощення оновлення, конфігурації та налаштування радіопередавача.

Адреса для завантаження: https://github.com/BETAFPV/BETAFPV_Configurator/releases

Функції Конфігуратора BETAFPV наведено нижче.

• Базове налаштування радіоконтролера, наприклад перемикач режимів, увімкнення/вимкнення радіочастотних модулів.

• Повна функція конфігурації ExpressLRS, наприклад вихідна потужність, швидкість пакетів тощо.

• Канальний мікшер для дронів із фіксованим крилом.

• Оновлення мікропрограми.

НЕ вмикайте передавач і не підключайте його до ПК. У цій ситуації порт USB недійсний.

Як змінити протокол

Примітка: перемикання внутрішнього протоколу доступне лише для радіопередавача версії Frsky. Версія ExpressLRS може перемикатися лише на зовнішній модуль TX.

Щоб змінити протоколи та модуль TX, виконайте такі дії:

• Вимкніть радіопередавач;

• Натисніть і утримуйте кнопку BIND під час повторного ввімкнення радіопередавача;

• Тоді зміниться колір спалаху та час світлодіода перед зумером відповідно до таблиць вище.

Версія Frsky може підтримувати 4 різні внутрішні протоколи, включаючи Frsky D16 FCC, Frsky D16 LBT, Frsky D8 і Futaba S-FHSS. Протокол вказується часом блимання світлодіода під час увімкнення живлення перед звуковим сигналом.

Примітка: версія LiteRadio 3 Frsky працює лише з протоколом D16 ACCST 1.X Frsky. Отже, якщо ви використовуєте приймач Frsky із версією D16 ACCST 2.X або версією ACCESS, прив’язування не вдасться.

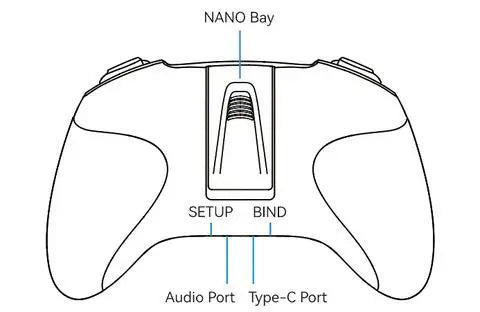

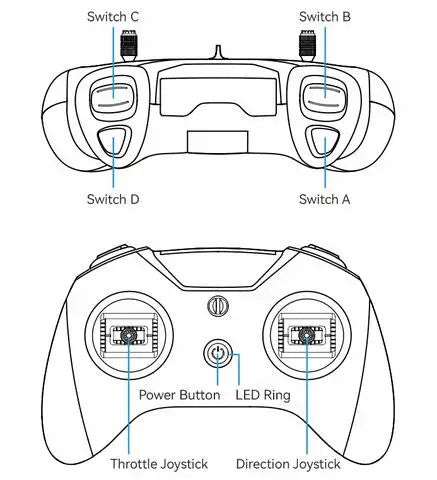

Діаграма LiteRadio 3

Рекомендовані запчастини

Ми наполегливо рекомендуємо придбати радіопередавач LiteRadio 3 із зазначеними нижче частинами.

• Зовнішній модуль передачі: модуль ELRS Nano TX

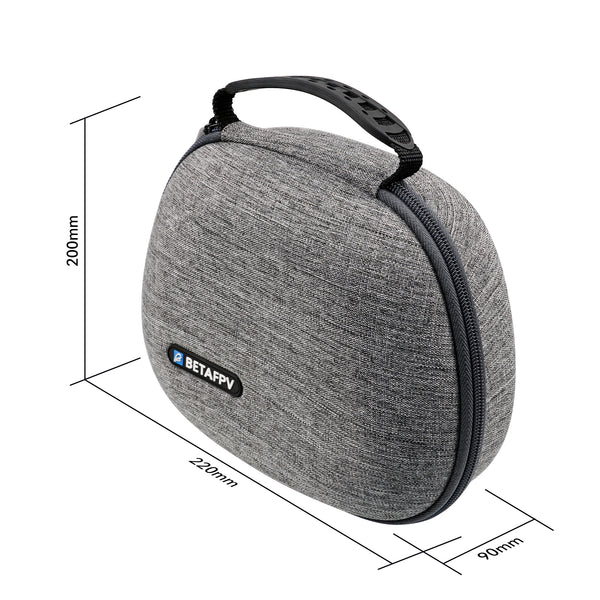

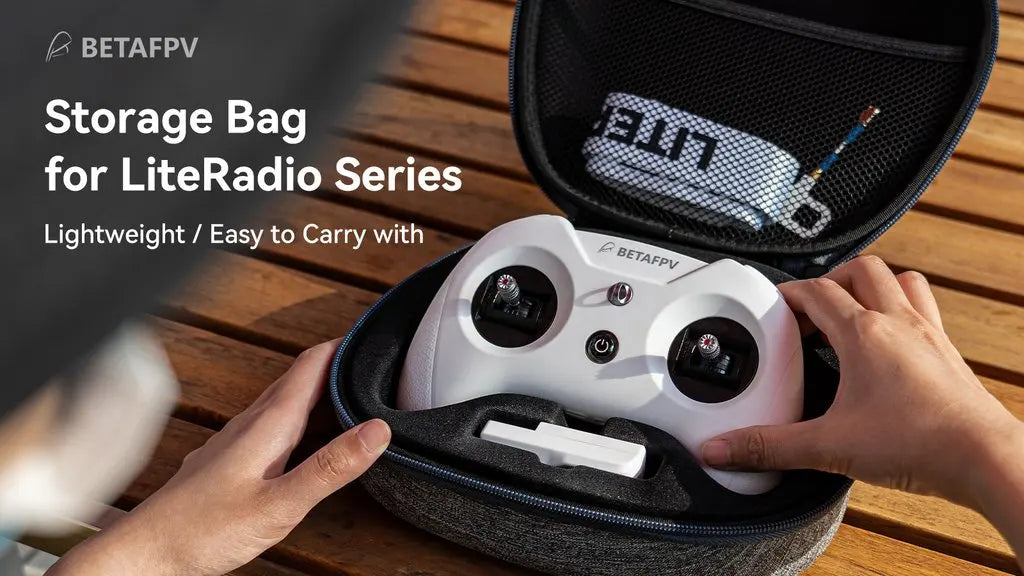

• Кейс для зберігання: футляр для зберігання BETAFPV для LiteRadio

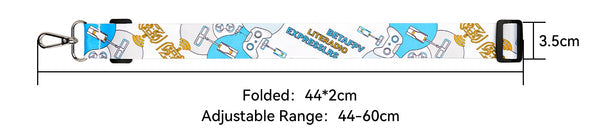

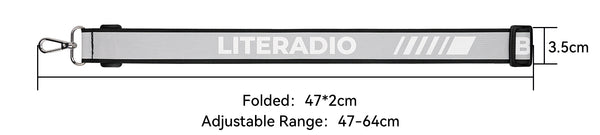

• Ремінець: шийний ремінь BETAFPV LiteRadio Transmitter

• Gimbal: Nano Gimbal для LiteRadio 3

Поширені запитання

• Посібник для радіопередавача LiteRadio 3

• Як замінити підвіси передавача Literadio 3?

• З будь-якими запитаннями щодо калібрування джойстика передавача LiteRadio 3 перегляньте наступне відео, щоб дізнатися більше. Інструкція однакова для LiteRadio 3 і LiteRadio 2 SE.

•

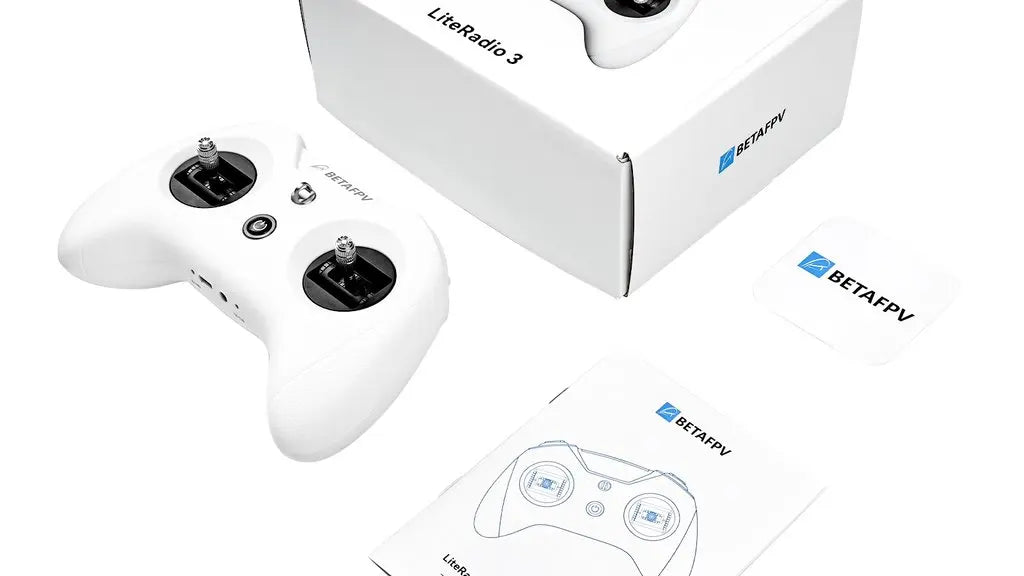

Пакет

• 1 * Радіопередавач LiteRadio 3

• 1 * Посібник користувача
