Знайомство з модулем живлення HV PM:

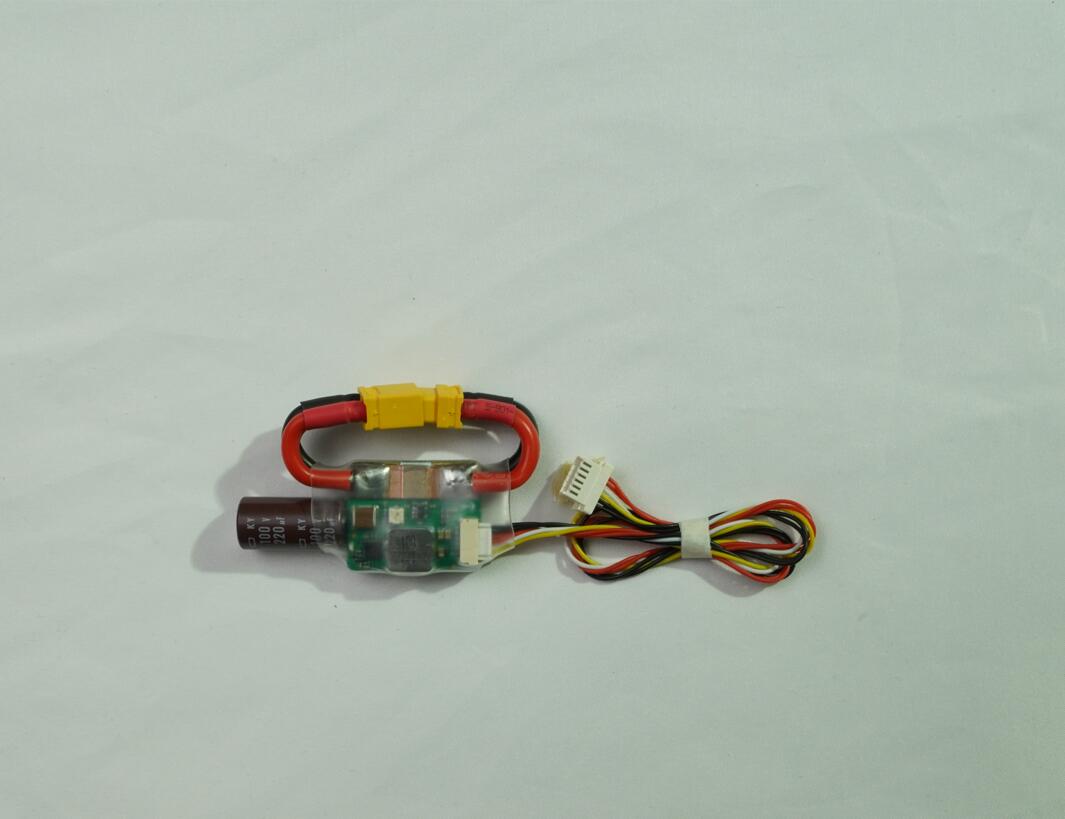

Амперметр високої напруги модуля живлення HV_PM
підтримує вхідну напругу 60 В і забезпечує 5 В/5 А для
живлення контролера польоту. Точність визначення напруги: ±0,1 В, точність визначення струму: ±0,2 A

Характеристики модуля живлення HV PM:

1 --Підтримка вищої вхідної напруги.
2 --Підтримує вищі вихідні струми порту потужності.
3 --Максимальний струм виявлення

Зберігайте високу вхідну напругу: 10–60 В (батарея 3–14 с)

Більш точне визначення струму та напруги: Точність визначення напруги: + - 0,1 В; Точність визначення струму: + - 0.2aA

Підтримка вищого вихідного струму порту потужності: 5A

Максимальний струм (виявлення): 60A

Функція:

Забезпечте вихідну напругу 5 В і максимальний струм 5 А для джерела живлення керування польотом

Виявлення вихідного аналогового сигналу поточної напруги для керування польотом

Виявлення поточного вихідного аналогового сигналу системи для керування польотом

Оскільки максимальна напруга виявлення АЦП керування польотом PIX становить 3,3, тож максимум може підтримувати виявлення струму лише 60 А.

Використовувати його дуже просто, сигнальна лінія 6P підключається до роз’єму POWER керування польотом

Налаштування наземної станції:

Використовуйте USB або цифрове підключення до наземної станції

Початкове налаштування >> Додаткове обладнання >> Детектор батареї

Виберіть монітор: 4; Датчик 0; APM версії 4; Заповніть коефіцієнт дільника 18; заповнення ампер на вольт: 24

Напруга ручного калібрування:

Оскільки модуль PM є аналоговим сенсорним пристроєм, можуть бути деякі відмінності

Ви можете відкалібрувати параметри для кращої точності

Підготовка до калібрування:

1: Мультиметр або кільце BB (використання напруги калібрування)

Кроки калібрування напруги:

1: Використовуйте живлення від батареї та підключіться до наземної станції

2: Використовуйте мультиметр або BB для вимірювання поточної напруги акумулятора
