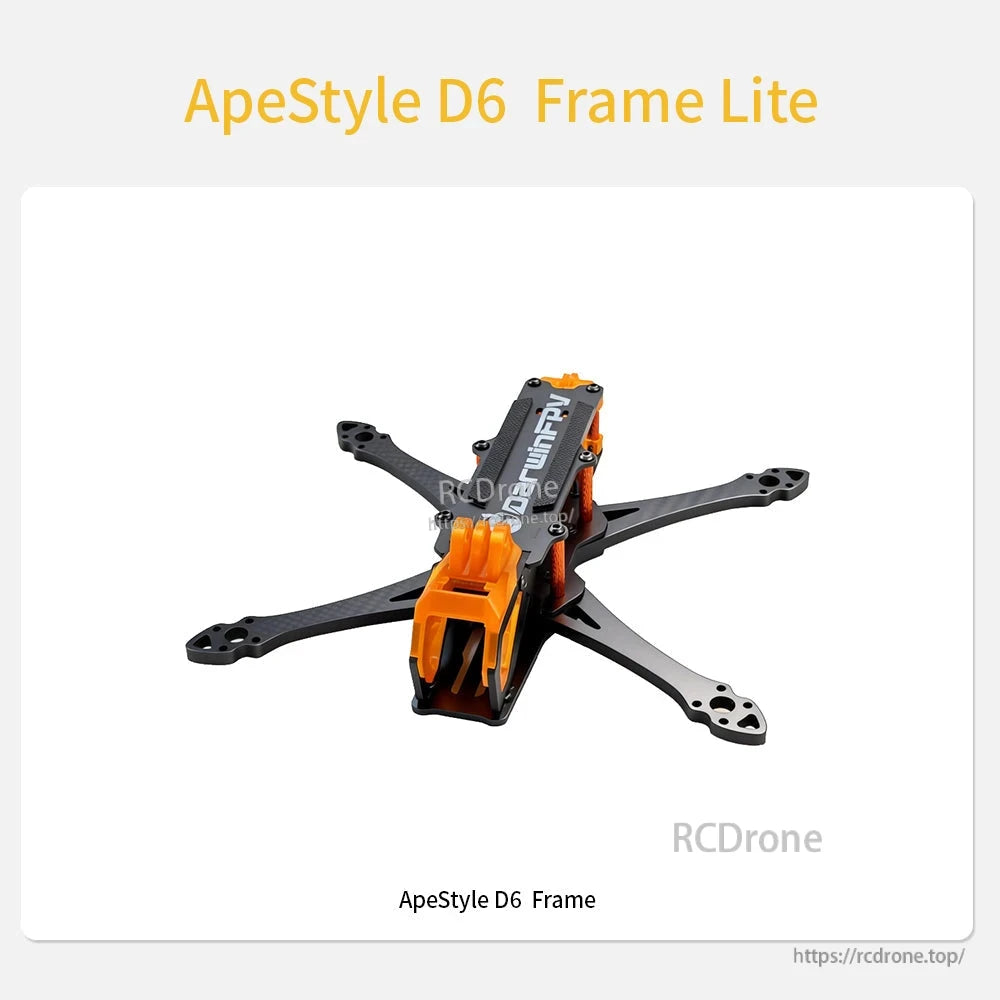

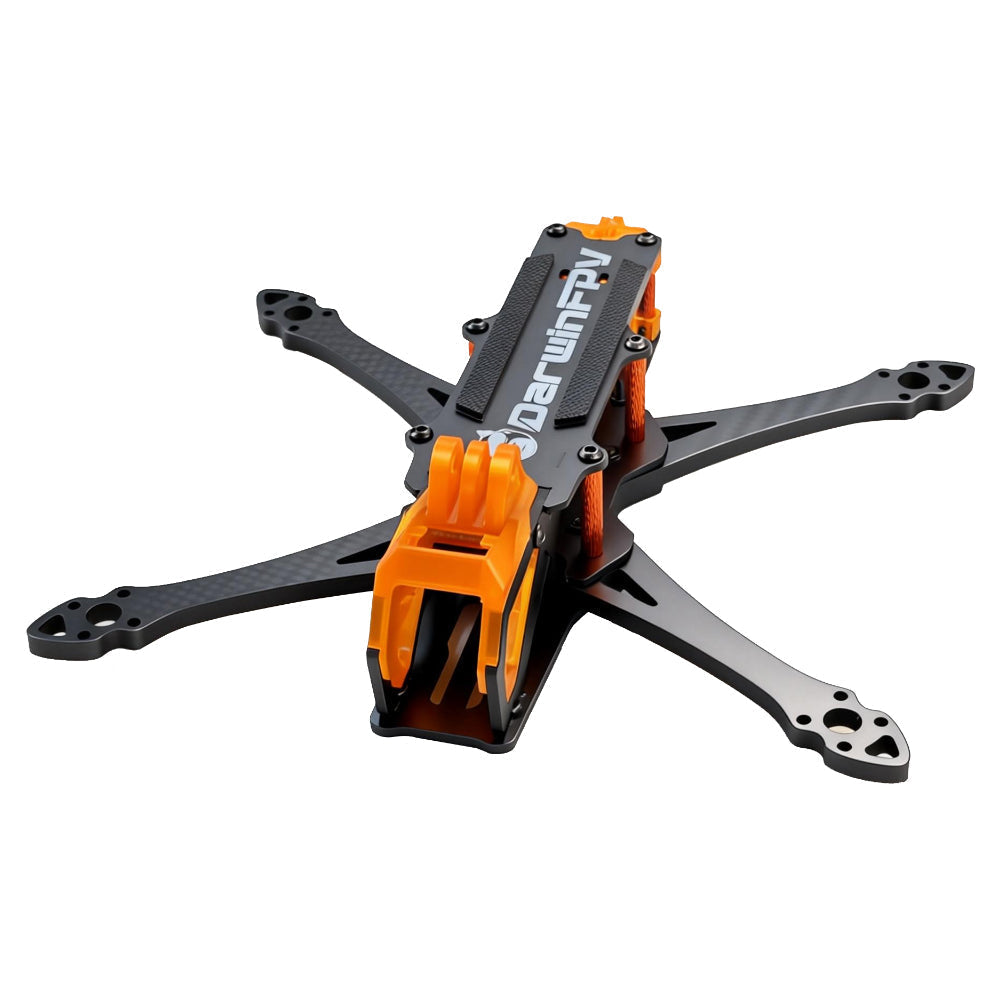

DarwinFPV ApeStyle D6 DC FPV Frame Kit 245mm, 5mm Arms

Огляд

DarwinFPV ApeStyle D6 - це рама дрону, розроблена для адаптивних FPV збірок, що використовує структуру DC з одним швидкознімним важелем. Вона забезпечує стандартизовані монтажні шаблони та чіткий внутрішній простір для загальних стеків, VTX та установок камер.

Ключові особливості

Концепція багатьох конфігурацій у серії ApeStyle: рами 5/6 дюймів, структури DC/XH та варіанти аналогової/HD відеопередачі (цей комплект рами D6 є моделлю з DC структурою).
Зміцнена конструкція основи важеля з шипом і пазом, призначена для запобігання поломкам і зменшення люфту.
Резервні позиції для двох роз'ємів XT60 для гнучкого підключення (спереду та ззаду).

Специфікації

Модель	ApeStyle D6 Рама
Структура рами	DC
Структура рук	Одна швидкознімна рука
Колісна база	245мм

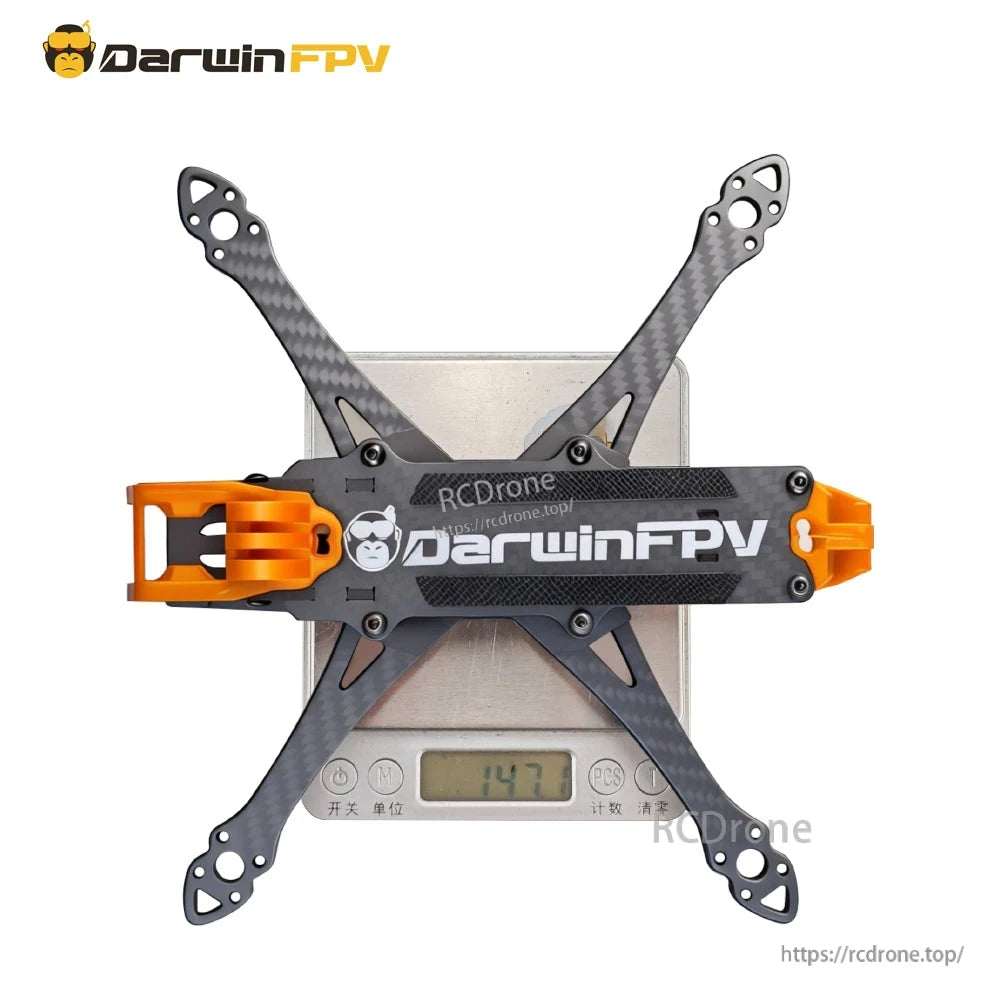

Вага	156.2±5г
Товщина плити рук	5мм
Товщина середньої плити	2мм
Товщина нижньої плити	2.5мм
Товщина плити камери	2мм
Отвори для кріплення FC	30.5мм x 30.5мм
Отвори для кріплення VTX	20 x 20мм / 25.5 x 25.5мм
Отвори для кріплення мотора	16 x 16мм
Простір для установки стеку	25мм
Простір для установки VTX	25мм
Відстань між камерами	20мм

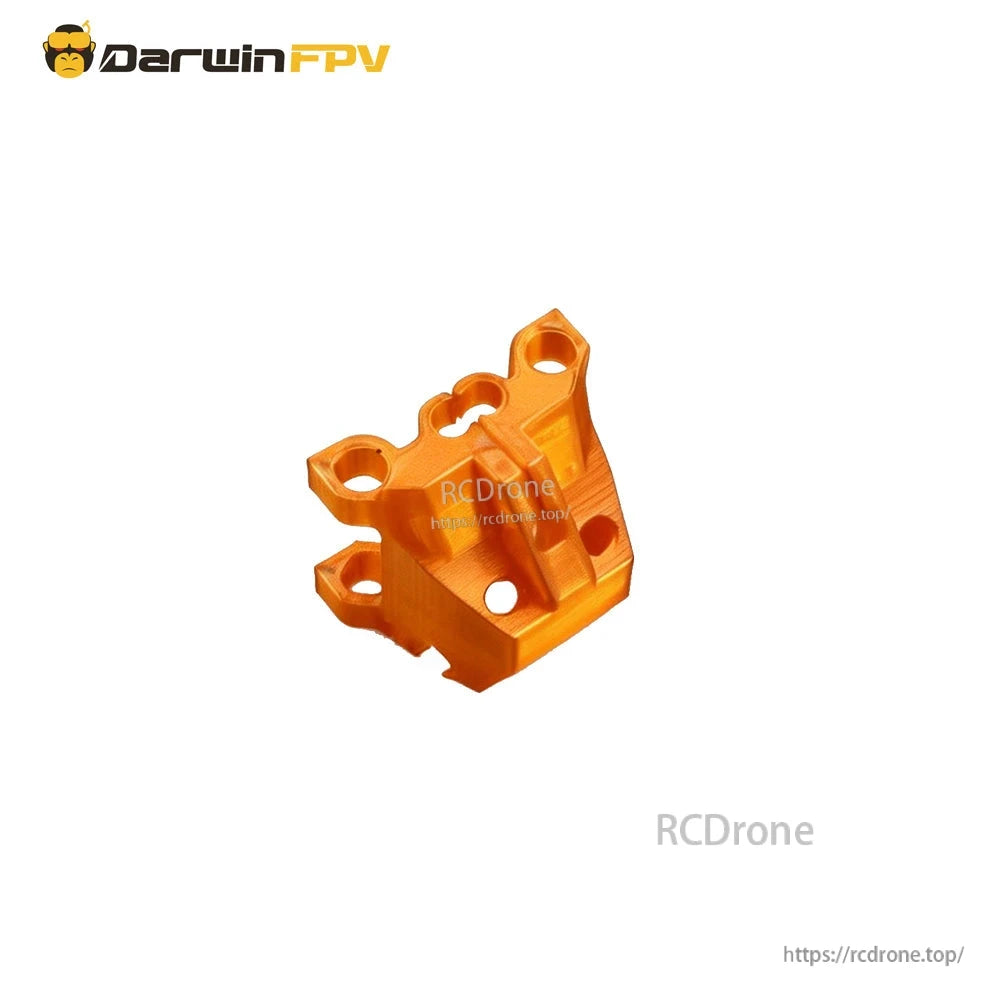

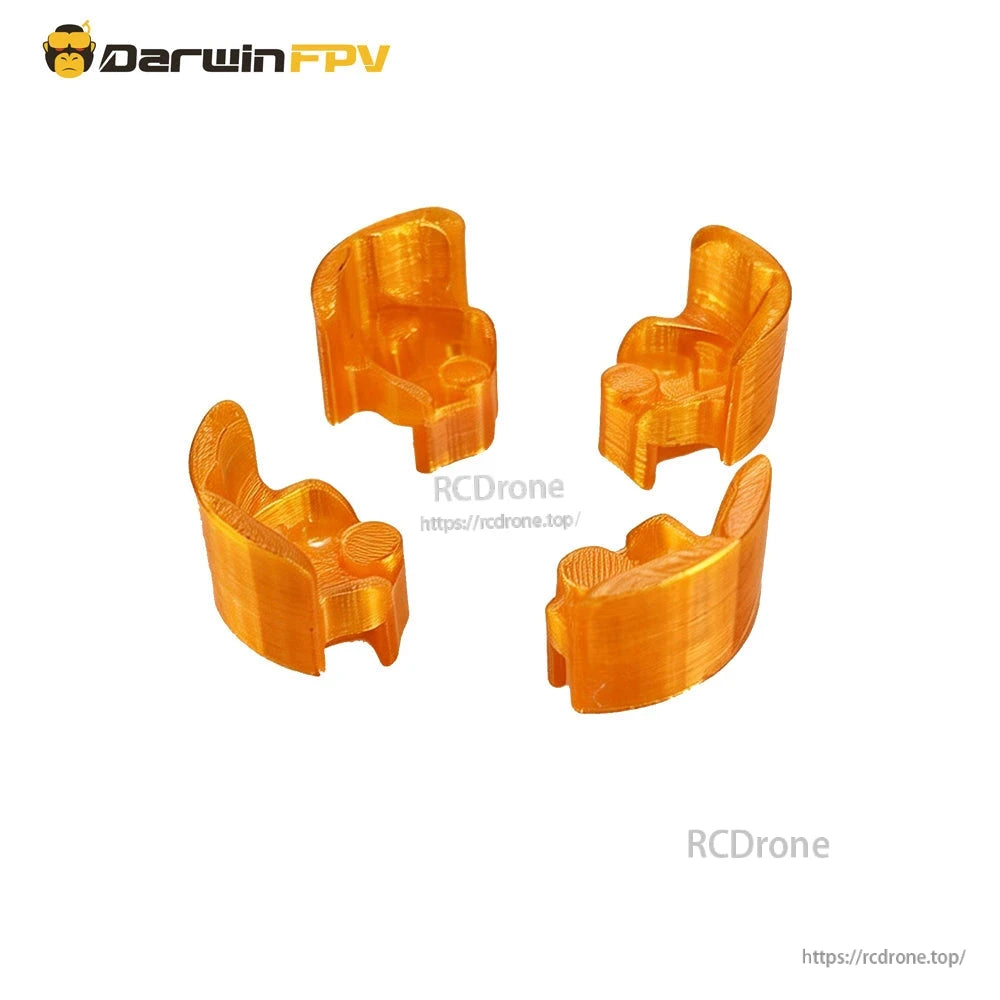

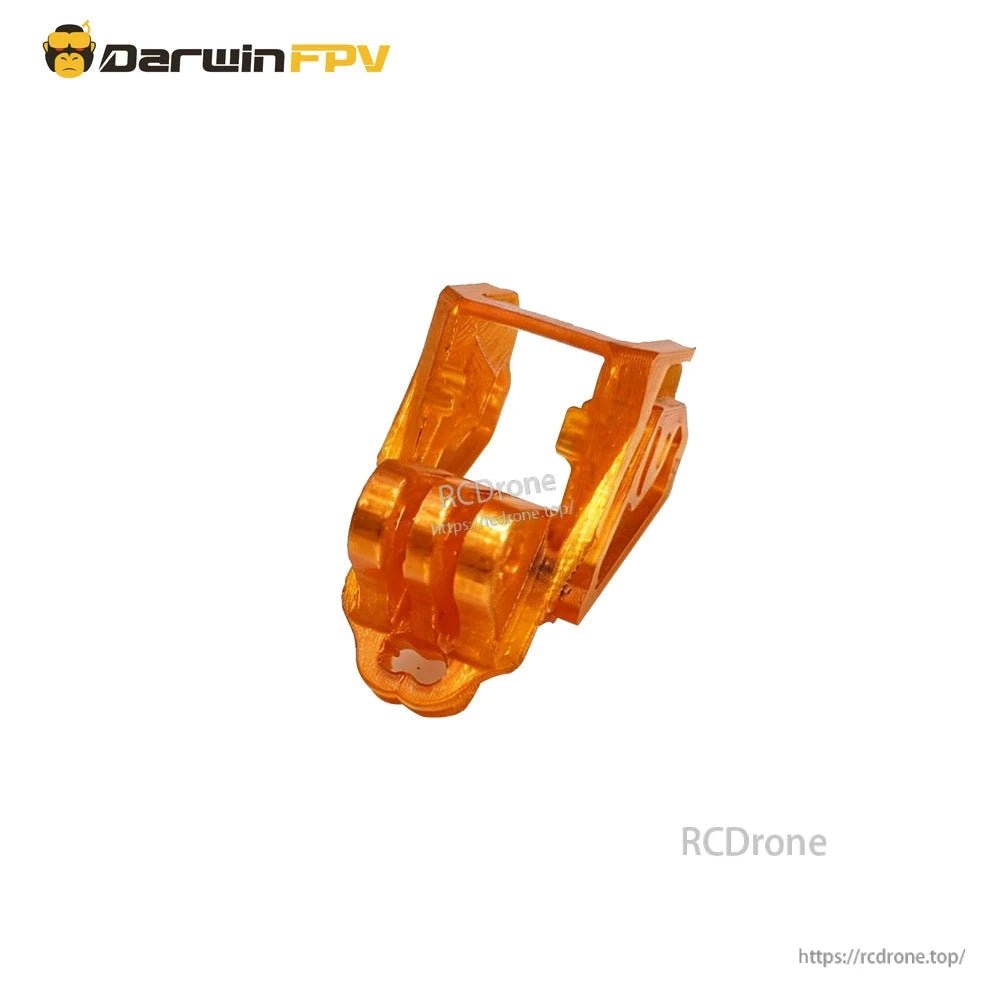

Стандартні основи TPU	Передня TPU
Рекомендований мотор	DarwinFPV 2207 - 2507
Рекомендований акумулятор	6S-1500mAh XT60
Рекомендований ESC	Більше 50A
Рекомендований пропелер	Gemfan 6032-3
Рекомендована злітна вага	Менше 500-800г

Що входить до комплекту

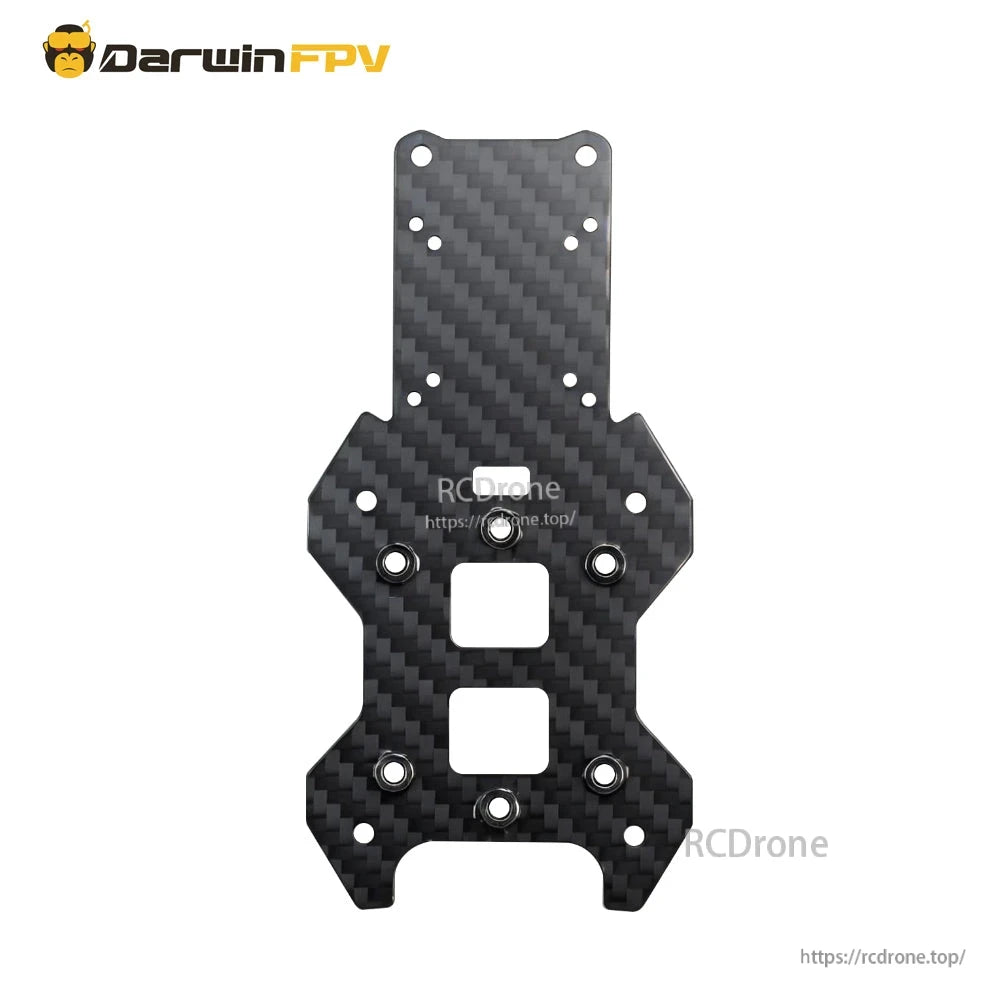

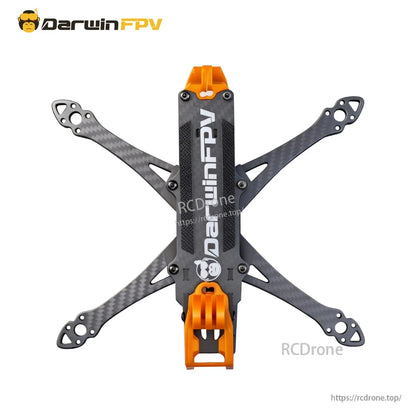

Нижня плита
Середня плита

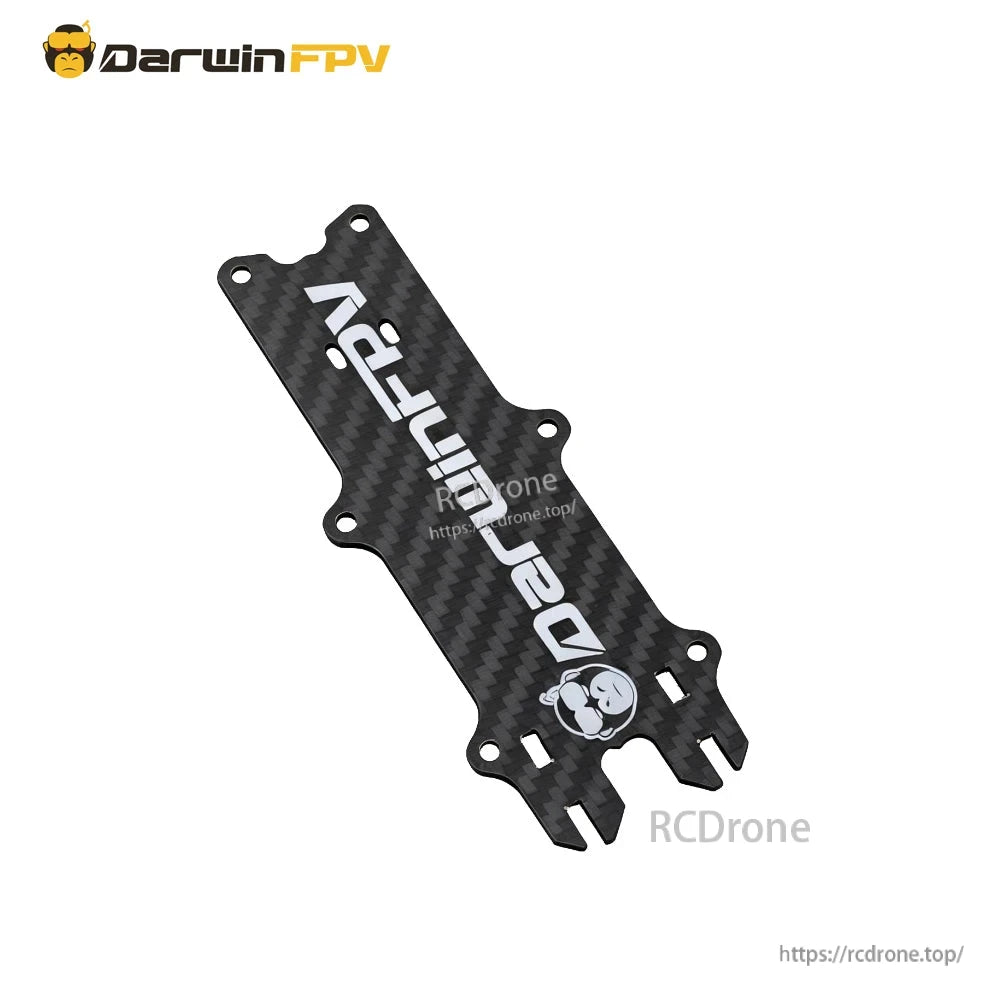

Стеля плита

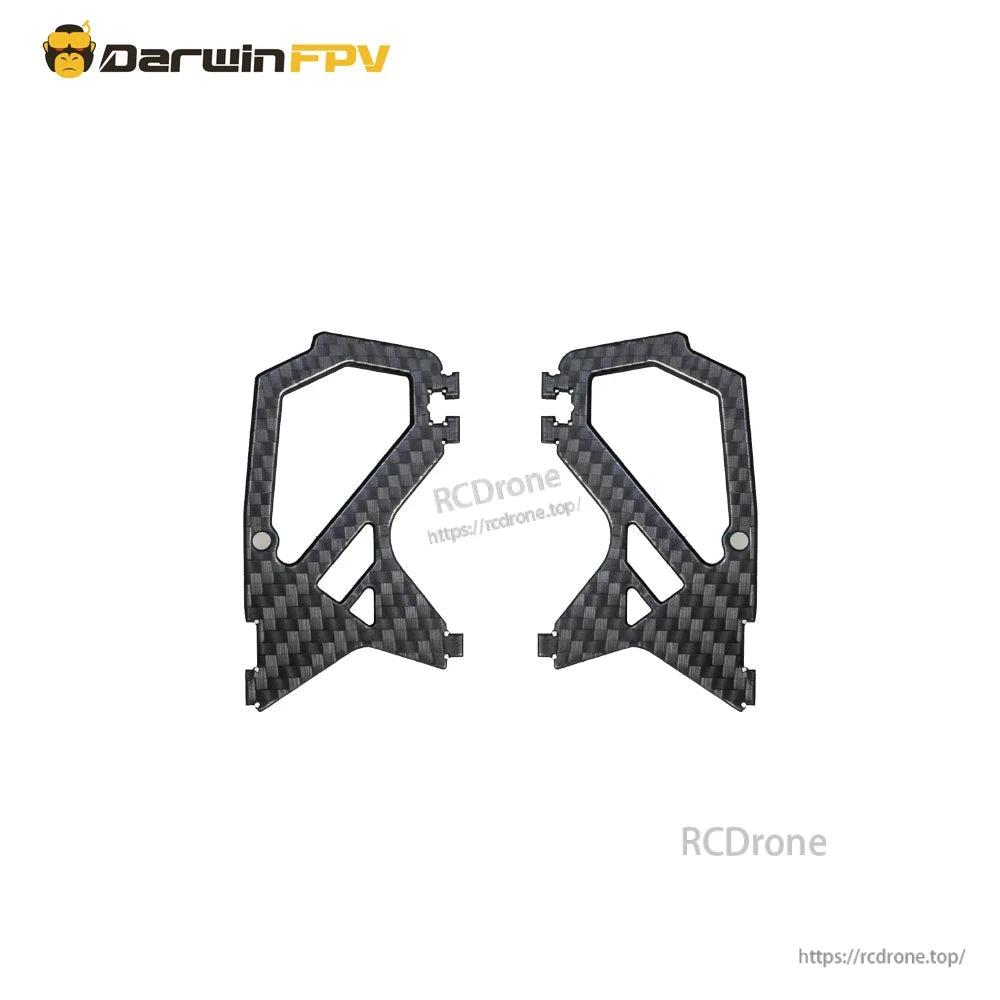

Бічна панель

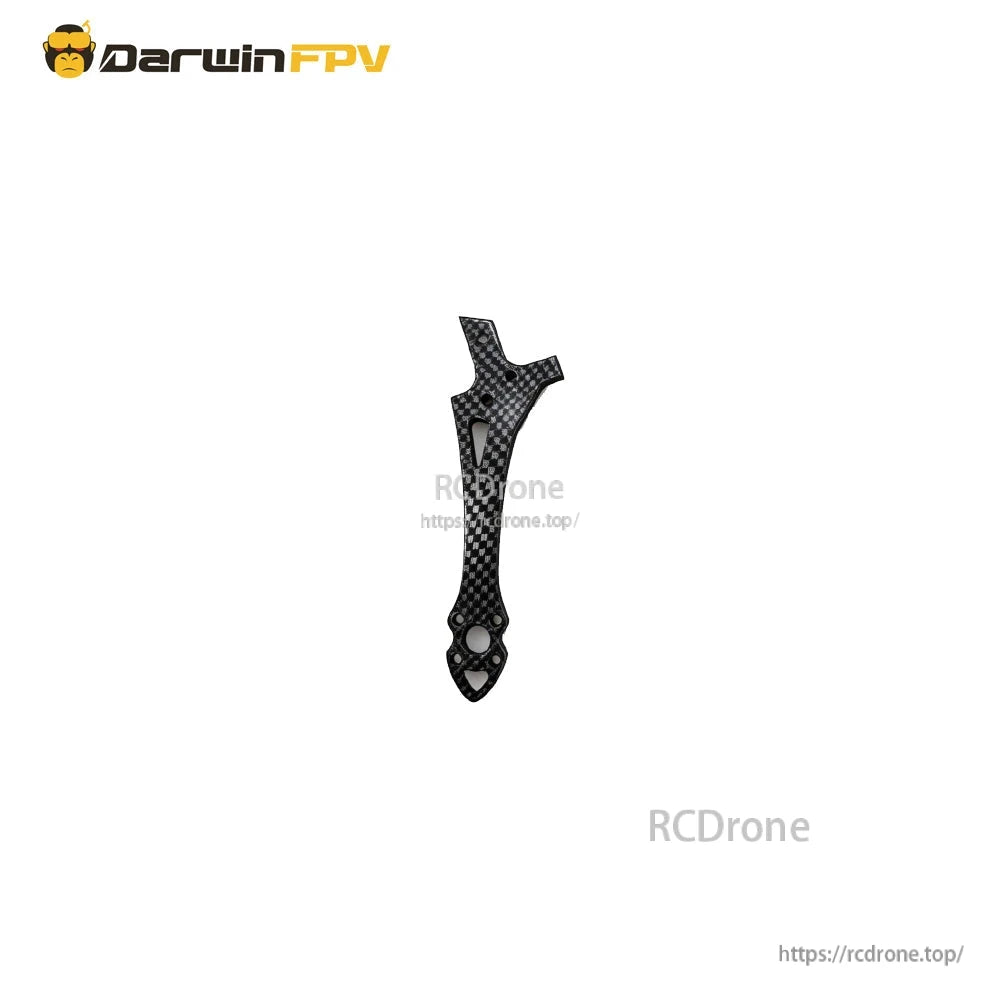

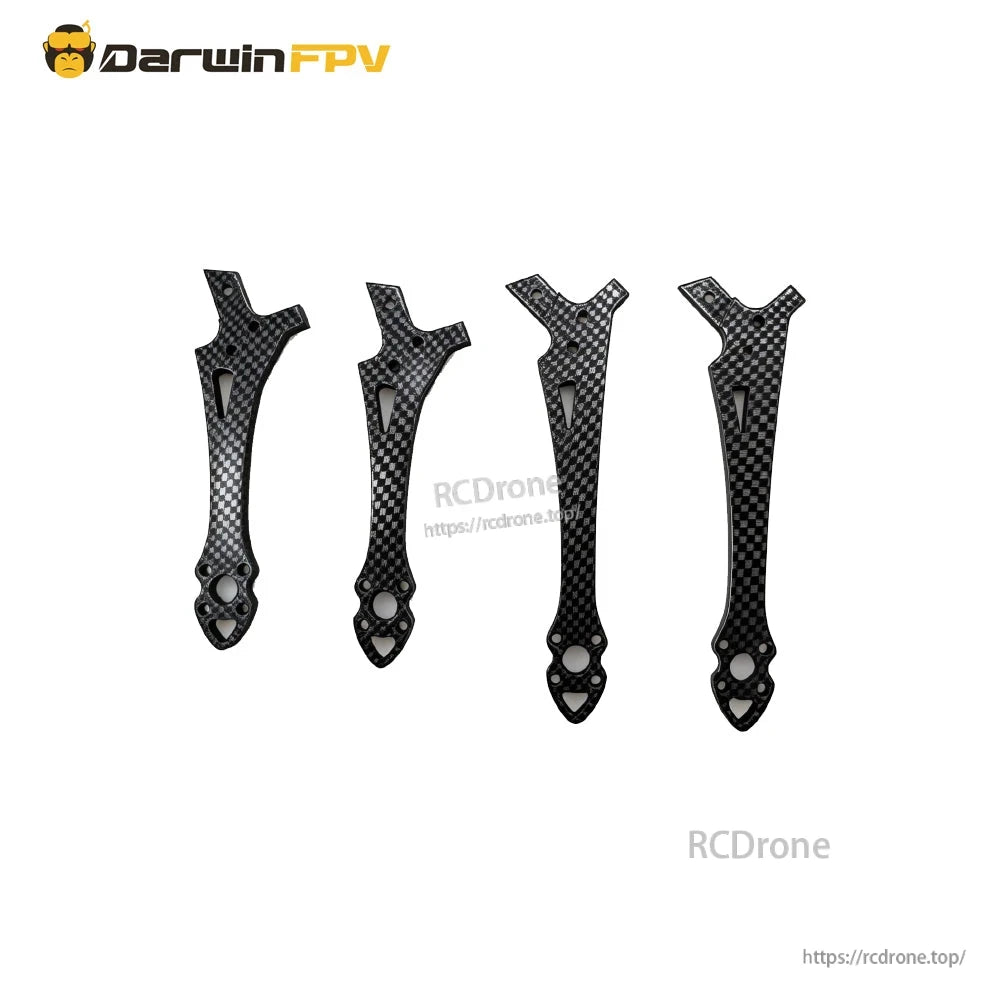

Дуга (руки)
Роздруківка GPS
База антени 3D-друкована частина
125 x 70мм прозора наклейка
2 x 100мм нейлоновий кабельний хомут

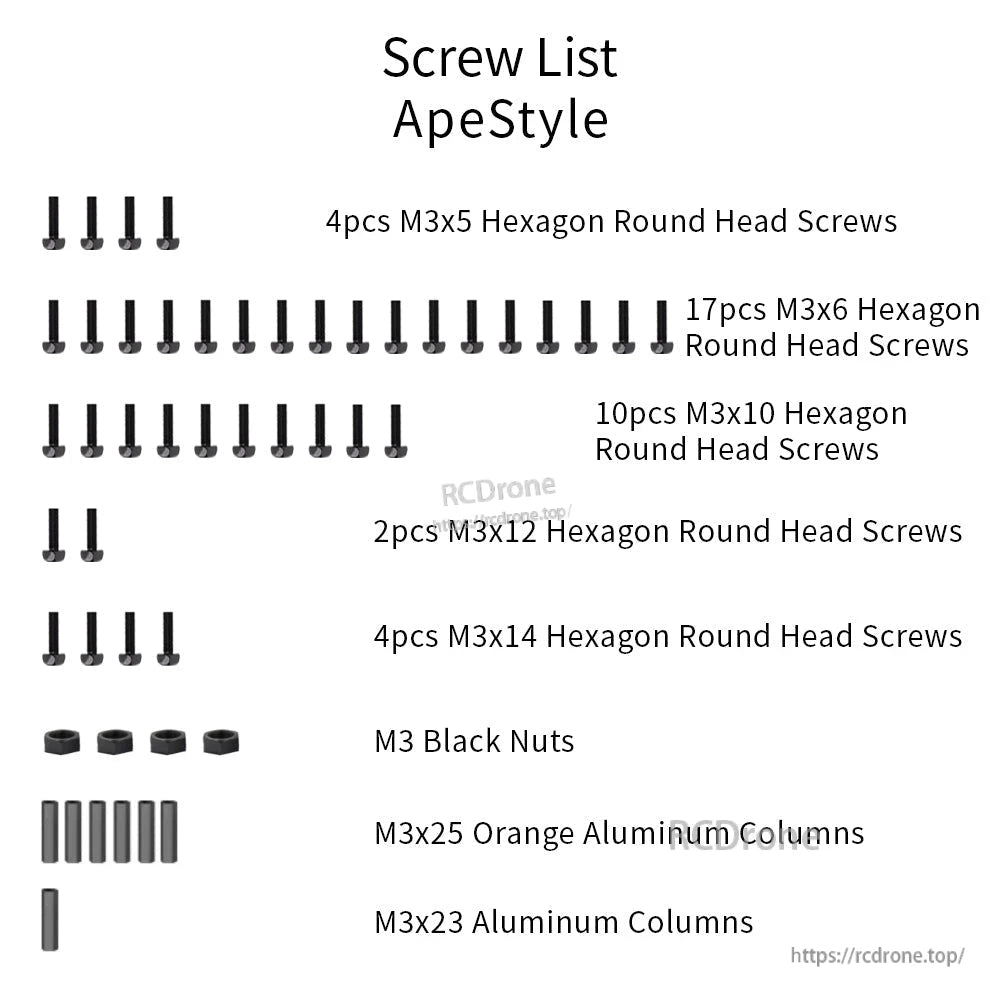

Гвинти M3*5
Гвинти M3*6
Гвинти M3*10
Гайка M3
Гвинти M2*6

Відео

Важливі примітки & Правила безпеки

Вимоги до польотів: Летіть лише в затвердженому повітряному просторі та дотримуйтесь місцевих правил для дронів.
Перевірка конфігурації: Підтвердіть необхідну конфігурацію збірки перед замовленням.
Передпольотна перевірка: Перевірте кріплення рами, руки, мотори та всі з'єднання перед польотом.

Для запитань щодо збірки або сумісності, звертайтеся support@rcdrone.top or відвідайте https://rcdrone.top/.

Деталі

DarwinFPV ApeStyle D6 FPV drone frame kit on freestyle quad build, ApeStyle series overview graphic

ApeStyle D6 побудований на просторій платформі 245 мм для адаптивних FPV збірок 5–6 дюймів з чистим розташуванням компонентів.

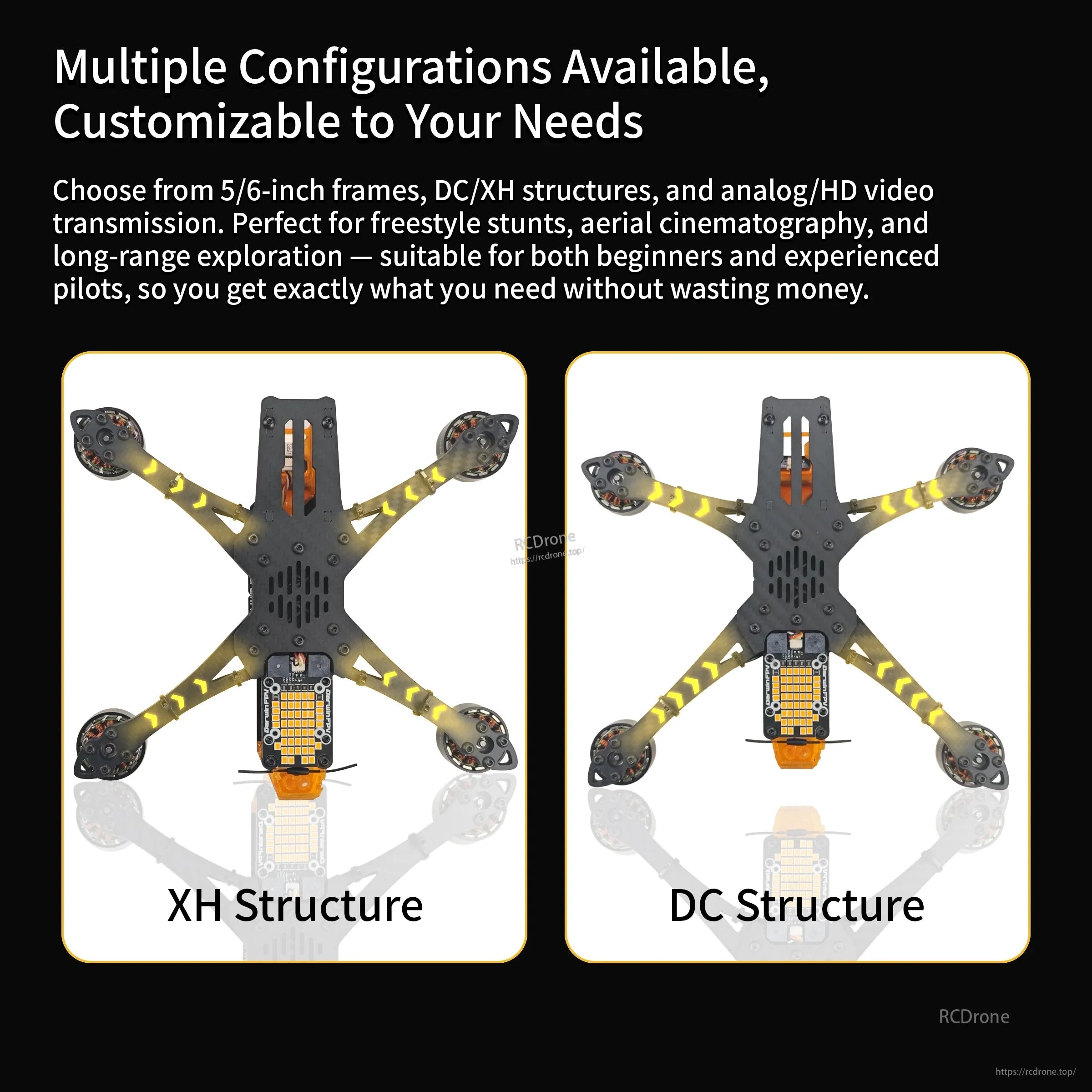

ApeStyle frame structures comparison graphic showing XH structure vs DC structure layout options

Виберіть структуру DC для простого, легкого в обслуговуванні макету, зберігаючи стандартні монтажні шаблони для загальних FPV стеків.

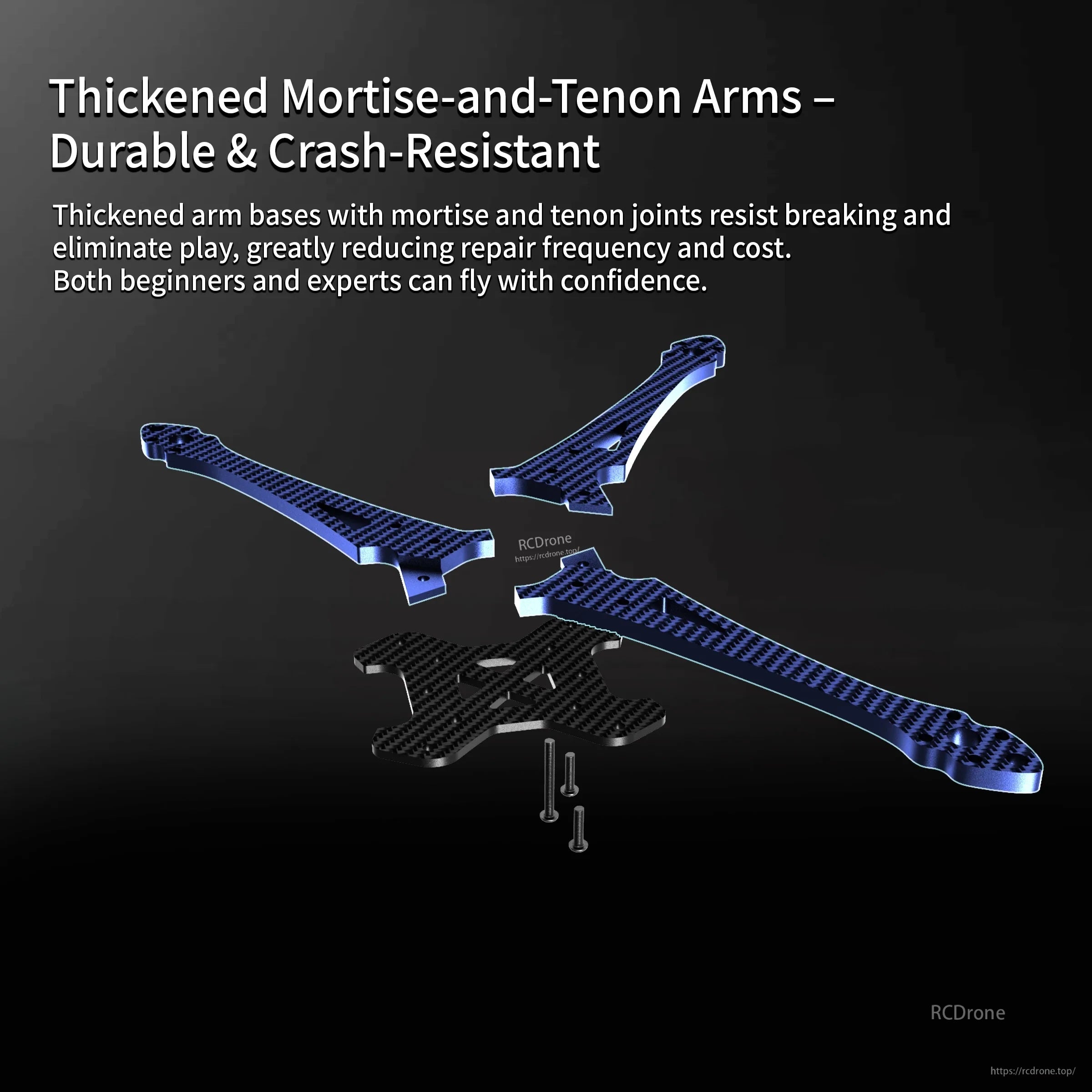

Exploded view of thickened mortise-and-tenon arm base and quick-release boom arm parts for crash resistance

Ущільнена основа з'єднання допомагає зменшити люфт рук і покращує довговічність для повторних збірок і ремонту.

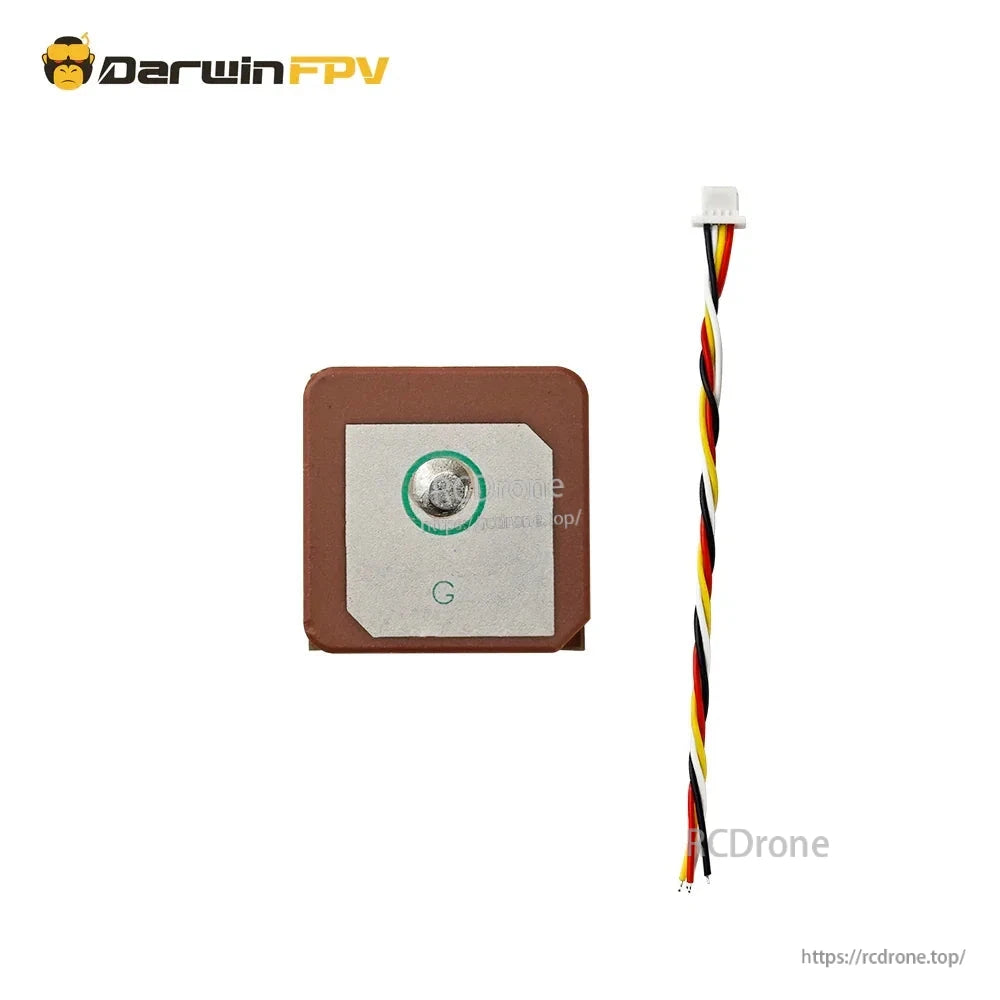

ApeStyle drone graphic highlighting front-mounted GPS module placement (feature depends on version)

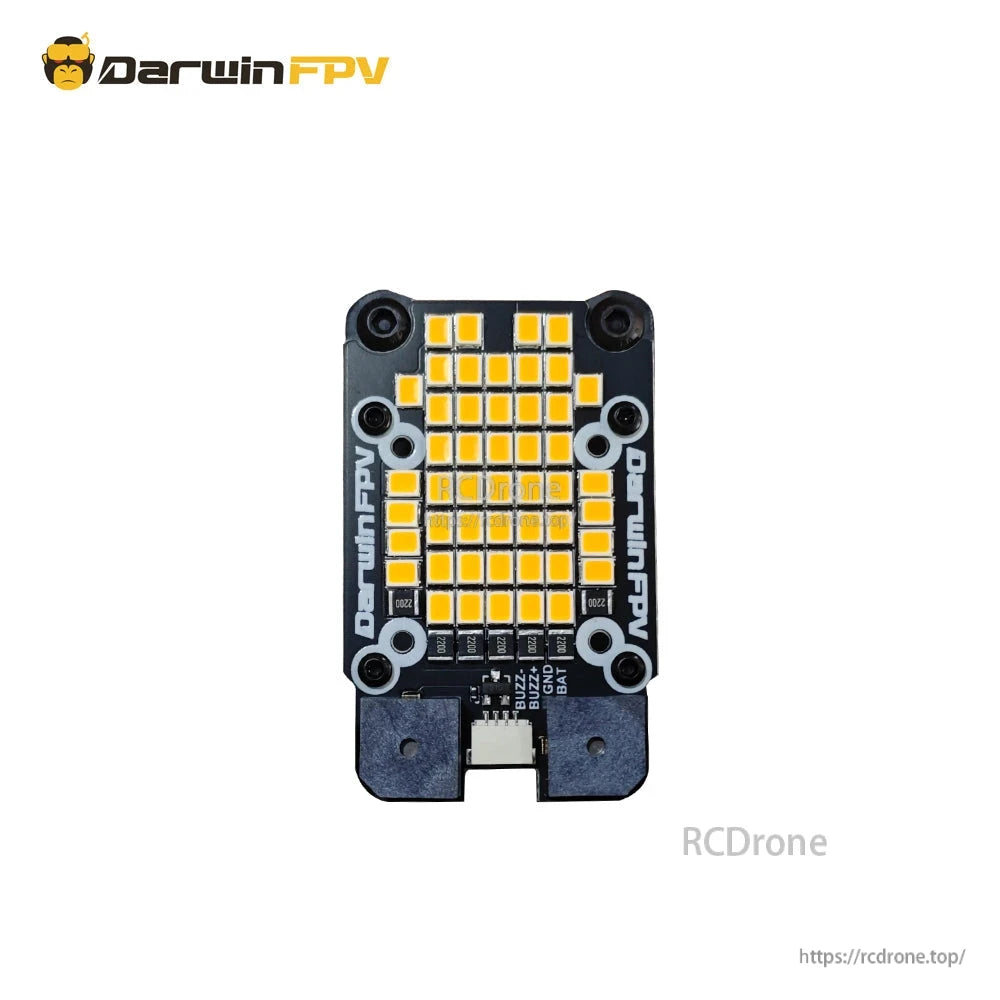

Night flying promo graphic highlighting LED tail lights and dual buzzer locator (feature depends on version)

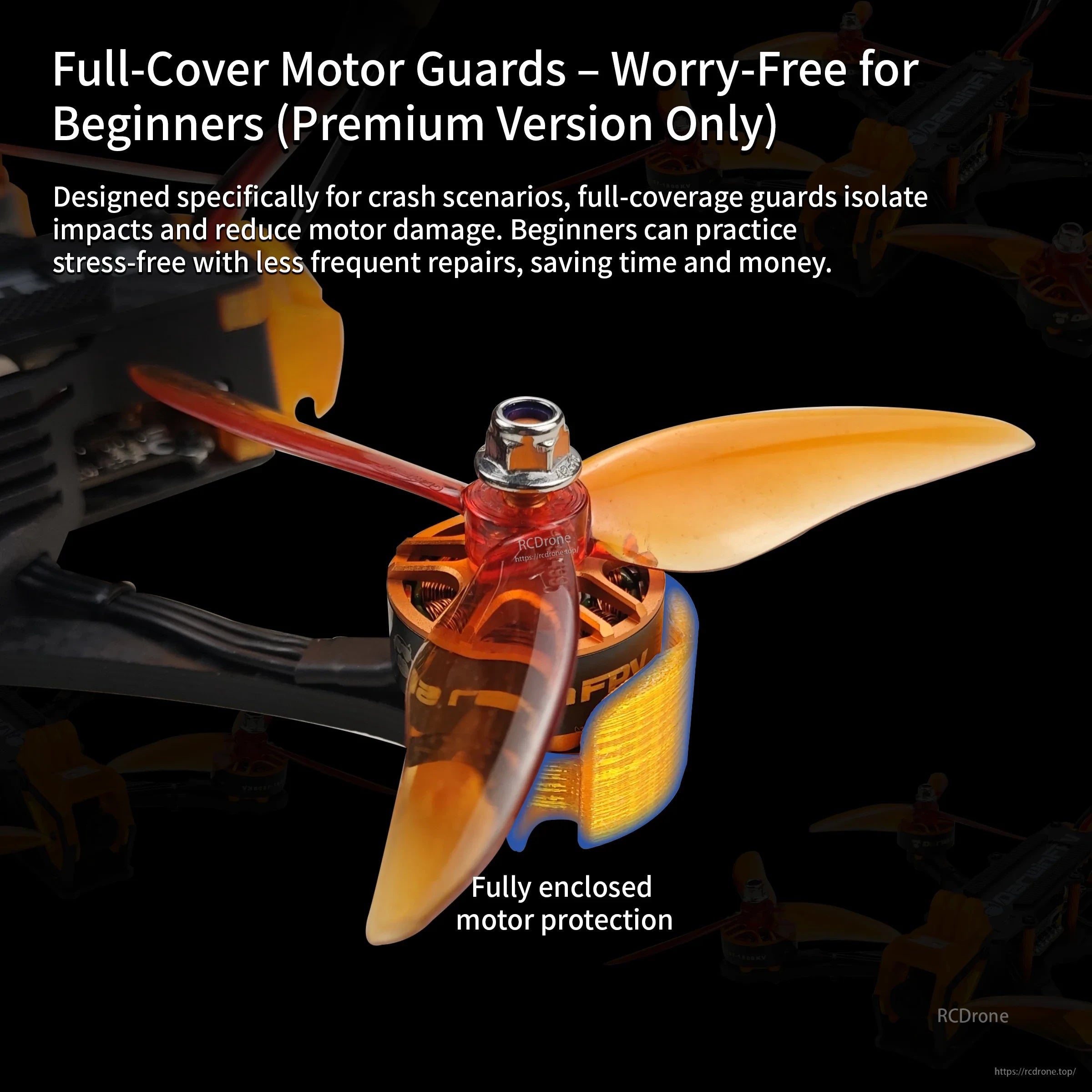

Close-up promo of full-cover motor guard around prop and motor (premium version feature)

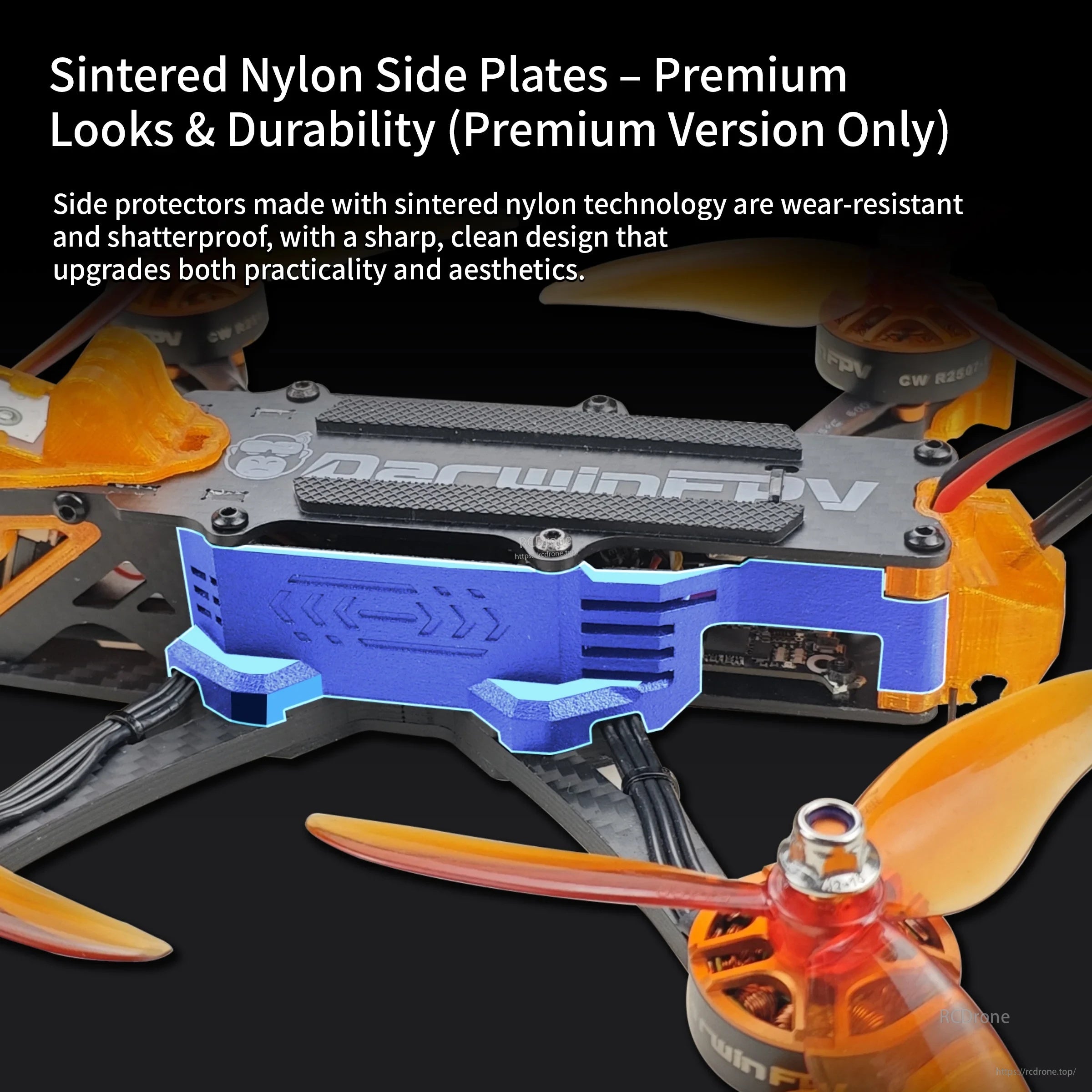

Close-up promo of sintered nylon side plate detail on ApeStyle frame (premium version feature)

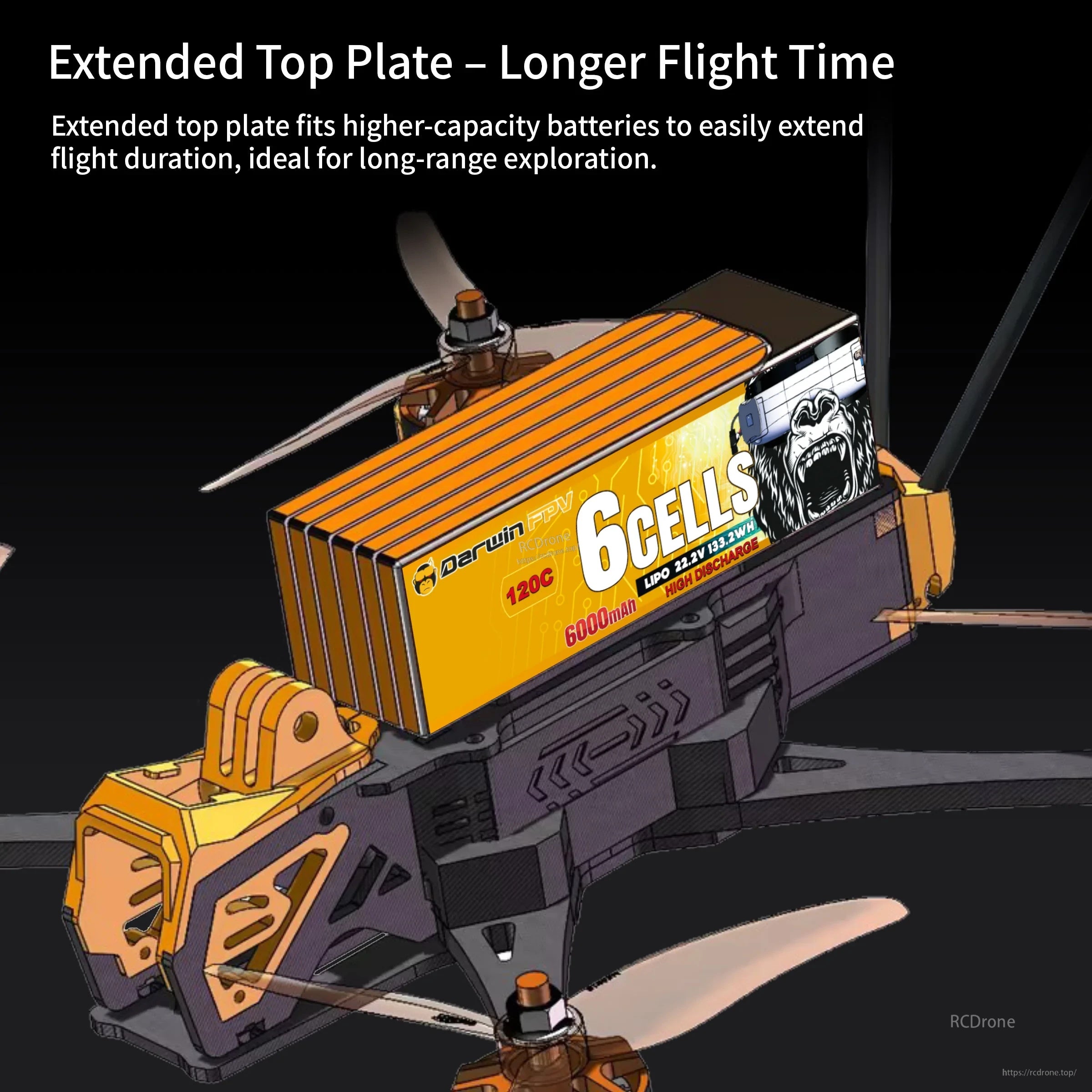

Promo graphic of extended top plate allowing larger battery mounting area for longer flight setups

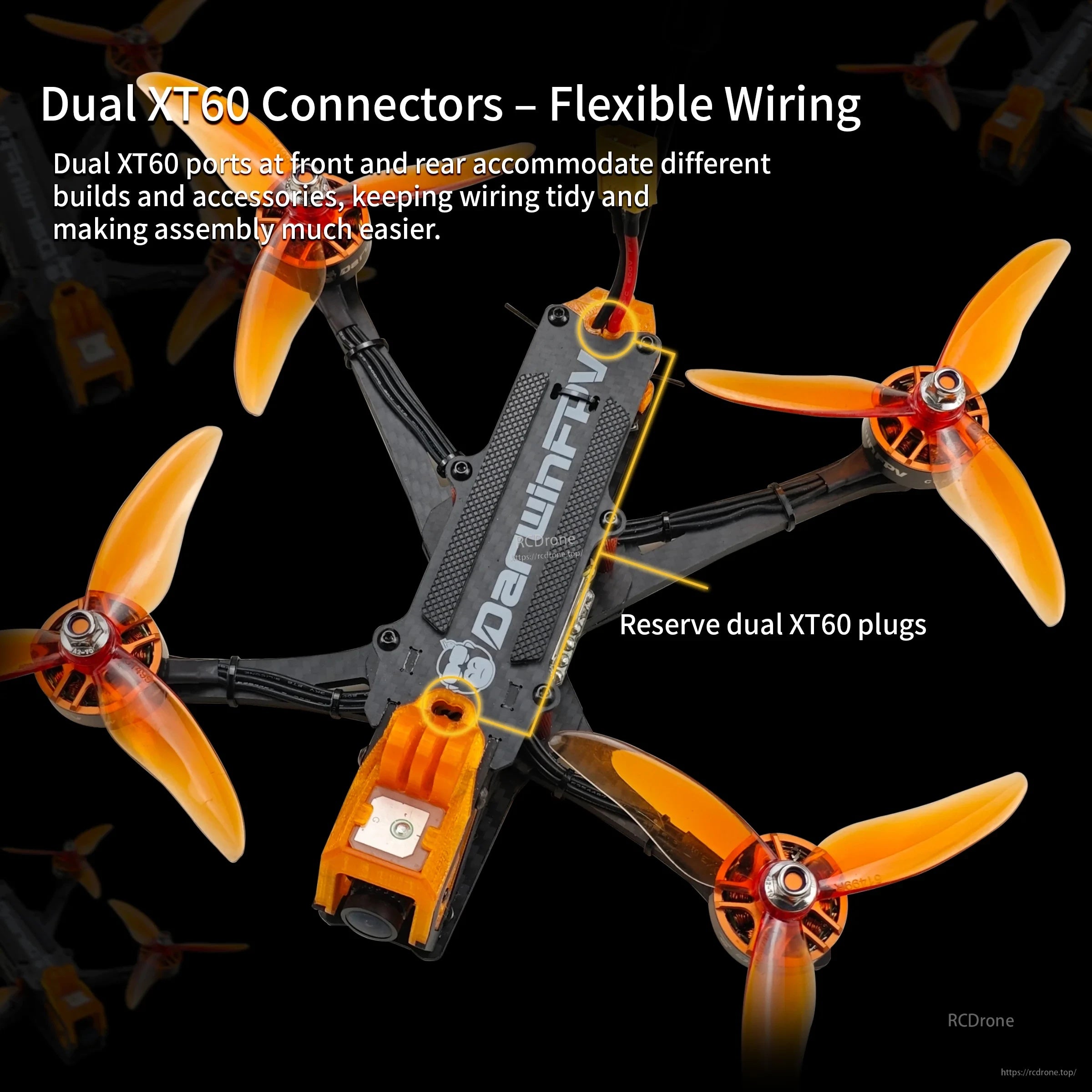

Top view of ApeStyle DC frame layout highlighting reserved dual XT60 connector positions front and rear

Заброньовані позиції XT60 спереду та ззаду полегшують прокладку електроживлення відповідно до вашого улюбленого макету збірки.

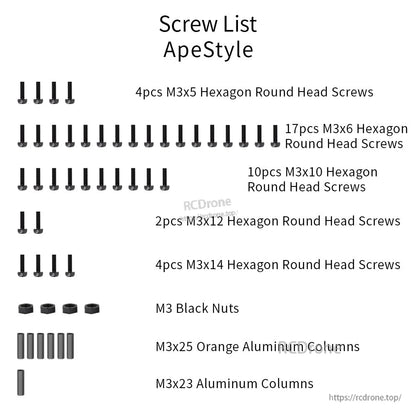

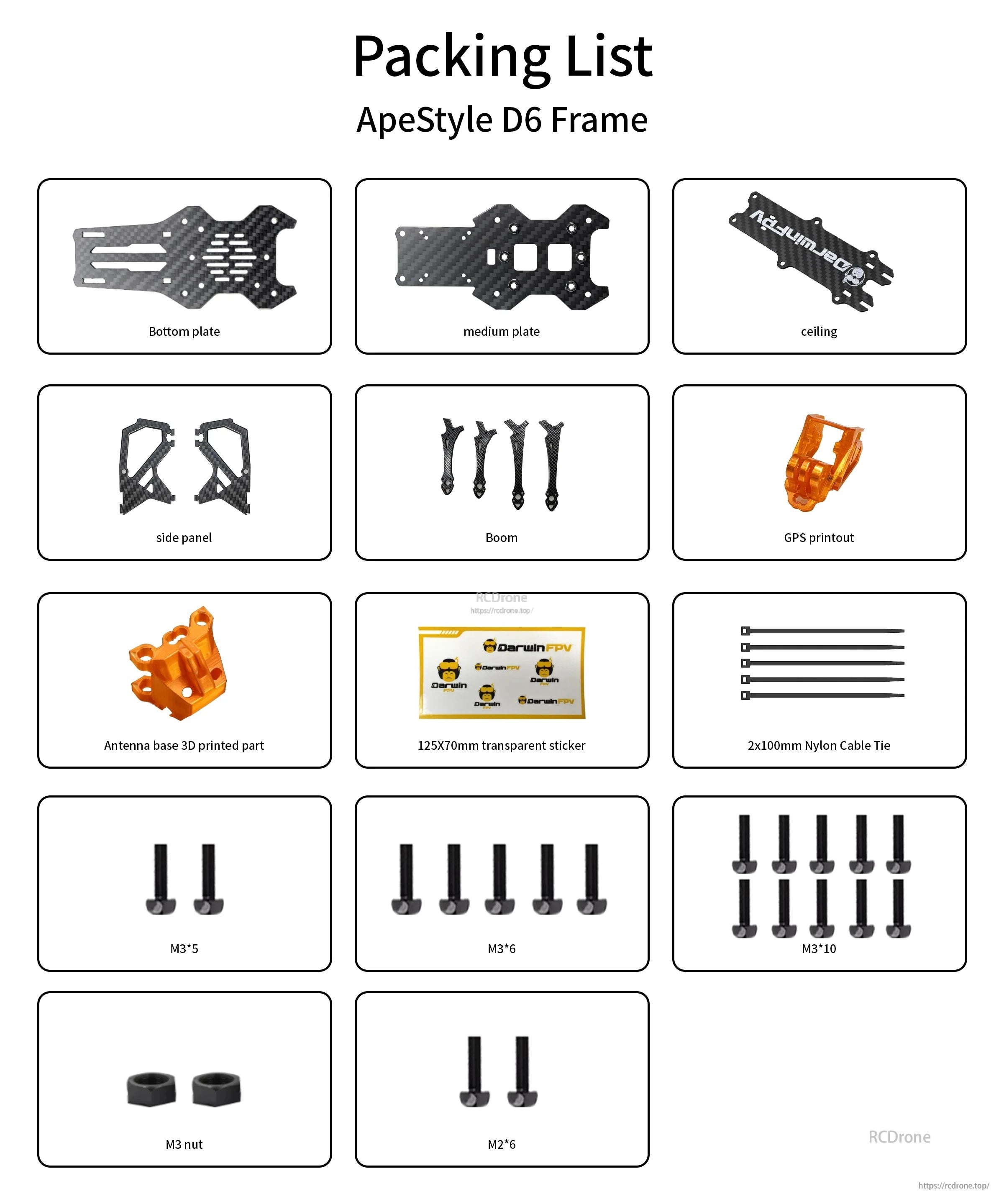

DarwinFPV ApeStyle D6 frame kit packing list showing plates, arms, TPU parts, screws, sticker and cable ties

Усе необхідне для складання рами включено — вуглецеві пластини, стріли, частини з TPU та повний набір гвинтів.

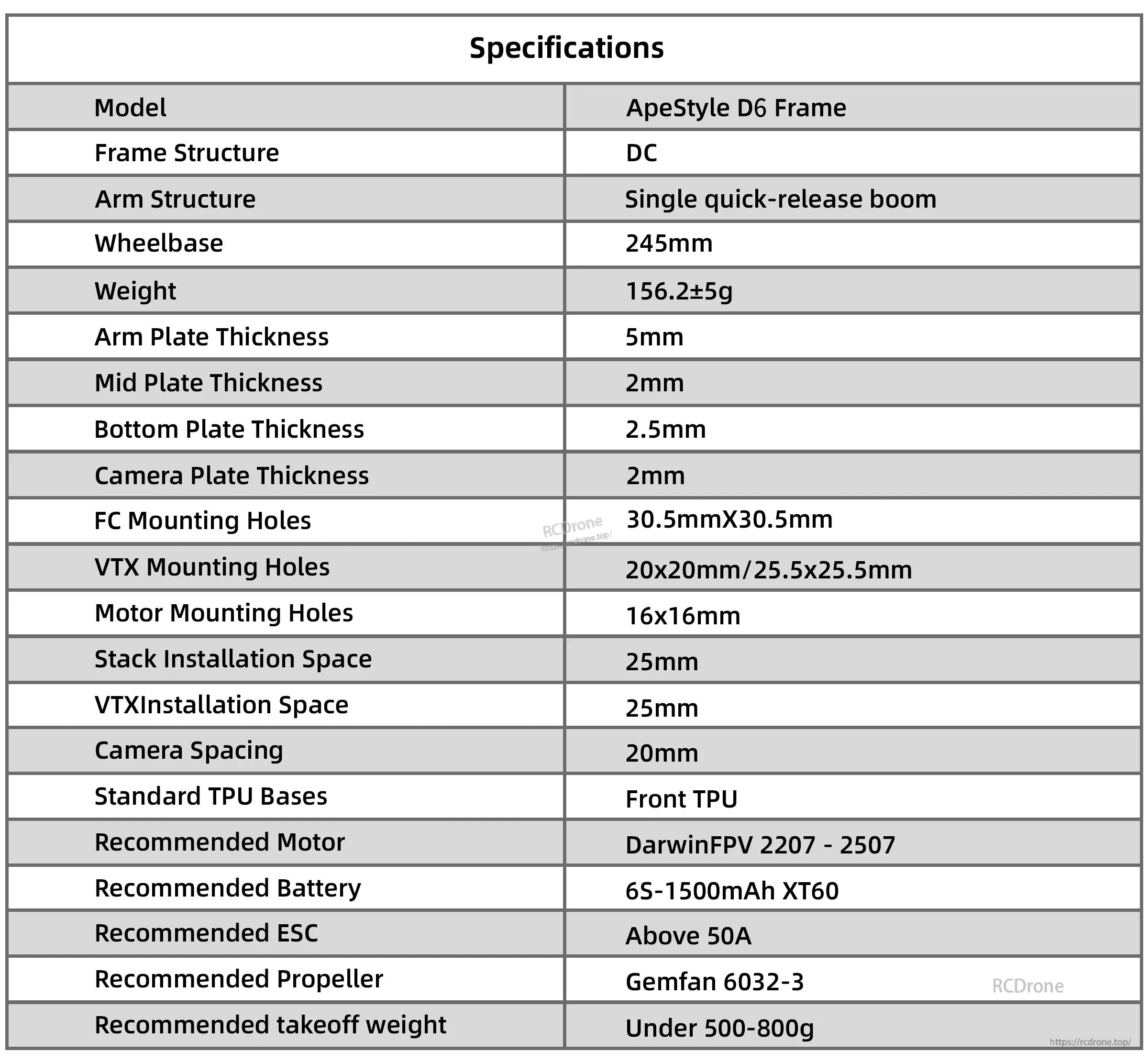

ApeStyle D6 DC frame specifications table with 245mm wheelbase, 5mm arms, and 30.5x30.5mm FC mount

Основні деталі установки включають в себе шаблон монтажу FC 30.5×30.5мм, 25мм простору для складання та товщину руки 5мм.
