Безколекторний двигун EMAX Pro Series PRO-2814 пропонується в варіантах 730KV та 830KV для налаштувань 3–6S. Він має конструкцію 12N14P, вал підшипника 4 мм та різьбовий вал M5, з 4× кріпильними отворами M3 на Ø19 мм шаблоні.
Ключові особливості
Безколекторний двигун серії PRO-2814 з опціями 730KV або 830KV
Підтримка 3–6S (згідно специфікацій)
Конструкція 12N14P
Вал підшипника 4 мм, різьба вала M5
4× кріпильні отвори M3, Ø19 мм шаблон для монтажу
Дроти двигуна 18AWG
Специфікації
Механічні / Розмірні параметри
Маркування моделі
PRO-2814
Діаметр двигуна
Ø33.2
Довжина двигуна (малюнок)
46.45
Додатковий розмір (малюнок)
39.55
Додатковий розмір (малюнок)
17.5
Різьба валу
M5
Монтаж
4-M3
Схема монтажу
Ø19
Дріт
18AWG
Довжина дроту (малюнок)
270
PRO-2814 730KV
KV
730
Розміри мотора
Φ33.2×46.45мм
Каркас
12N14P
Вал підшипника
4мм
Вивід
18#AWG 250мм
Вага
79.5г (без силіконового дроту)
Струм холостого ходу (10V)
1.0A
Внутрішній опір
78мΩ
№ клітин
3–6S
Пропелер
9"–10"
Піковий струм (6S)
48A
Макс. потужність (6S)
1209W
PRO-2814 830KV
KV
830
Розміри мотора
Φ33.2×46.45мм
Каркас
12N14P
Вал підшипника
4мм
Ведучий провід
18#AWG 250мм
Вага
79.5г (без силіконового проводу)
Струм в холостому режимі (10V)
1.2A
Внутрішній опір
62мΩ
Номер. of cells
3–6S
Пропелер
9"–10"
Піковий струм (6S)
63A
Макс. потужність (6S)
1587W
Дані про продуктивність (25.2V)
PRO-2814-730KV — пропелер AVIA9045 з 3 лопатями
Напруга (V)
струм (A)
тяга (G)
потужність (W)
ефективність (G/W)
швидкість (RPM)
25.2
1.8
290
45.36
6.39
4860
25.2
3.62
540
91.22
5.92
6290
25.2
6.42
840
161.78
5.19
7703
25.2
10.2
1180
257.04
4.59
9030
25.2
15.1
1550
380.52
4.07
10300
25.2
21.1
1930
531.72
3.63
11440
25.2
28.1
2310
708.12
3.26
12490
25.2
37
2760
932.40
2.96
Макс
PRO-2814-730KV — HQ 9050 3-лопатевий гвинт
Напруга (V)
струм (A)
тяга (G)
потужність (W)
ефективність (G/W)
швидкість (RPM)
25.2
1.75
280
44.10
6.35
4880
25.2
3.6
520
90.72
5.73
6280
25.2
6.54
840
164.81
5.10
7670
25.2
10.5
1200
264.60
4.54
8960
25.2
15.7
1600
395.64
4.04
10190
25.2
22.1
2010
556.92
3.61
11290
25.2
29.5
2420
743.40
3.26
12290
25.2
39
2930
982.80
2.98
Макс
PRO-2814-730KV — AVIA1050 3-лопатевий гвинт
Напруга (В)
струм (А)
тяга (G)
потужність (Вт)
ефективність (G/Вт)
швидкість (об/хв)
25.2
2.18
370
54.94
6.74
4650
25.2
4.63
680
116.68
5.83
6040
25.2
8.25
1090
207.90
5.24
7340
25.2
13.1
1510
327.60
4.61
8520
25.2
19.1
1960
481.32
4.07
9630
25.2
26.5
2380
667.80
3.56
10620
25.2
35
2800
882.00
3.17
11500
25.2
46.6
3460
1174.32
2.95
Max
PRO-2814-730KV — Gemfan1050 3-лопатевий гвинт
Напруга (V)
струм (A)
тяга (G)
потужність (W)
ефективність (G/W)
швидкість (RPM)
25.2
1.96
320
49.39
6.48
4760
25.2
4.12
640
103.82
6.16
6160
25.2
7.44
1030
187.49
5.49
7500
25.2
11.8
1450
297.36
4.88
8720
25.2
17.5
1900
441.00
4.31
9890
25.2
24.5
2350
617.40
3.81
10890
25.2
32.6
2810
821.52
3.42
11800
25.2
43.4
3400
1093.68
3.11
Макс
PRO-2814-730KV — HQ 1050 3-лопатевий гвинт
Напруга (В)
струм (А)
тяга (Г)
потужність (Вт)
ефективність (Г/Вт)
швидкість (об/хв)
25.2
2.13
360
53.68
6.71
4660
25.2
4.62
690
116.42
5.93
6040
25.2
8.33
1070
209.92
5.10
7310
25.2
13.1
1490
330.12
4.51
8470
25.2
19.3
1940
486.36
3.99
9560
25.2
26.6
2380
670.32
3.55
10540
25.2
35.2
2820
887.04
3.18
11370
25.2
47.4
3450
1194.48
2.89
Max
PRO-2814-830KV — AVIA9045 3-лопатевий гвинт
Напруга (V)
струм (A)
тяга (G)
потужність (W)
ефективність (G/W)
швидкість (RPM)
25.2
2.52
390
63.50
6.14
5430
25.2
5.12
690
129.02
5.35
7020
25.2
8.95
1050
225.54
4.66
8530
25.2
14.3
1460
360.36
4.05
10100
25.2
20.8
1900
524.16
3.62
11330
25.2
28.6
2300
720.72
3.19
12470
25.2
37.8
2710
952.56
2.84
13560
25.2
50.4
3250
1270.08
2.56
Макс
PRO-2814-830KV — пропелер Gemfan9045 з 3 лопатями
Напруга (В)
струм (А)
тяга (Г)
потужність (Вт)
ефективність (Г/Вт)
швидкість (об/хв)
25.2
2.2
280
55.44
5.05
5590
25.2
4.37
560
110.12
5.09
7190
25.2
7.73
940
194.80
4.83
8760
25.2
12.4
1350
312.48
4.32
10290
25.2
18.3
1750
461.16
3.79
11630
25.2
25.4
2180
640.08
3.41
12910
25.2
34.1
2650
859.32
3.08
14100
25.2
44.8
3190
1128.96
2.83
Max
PRO-2814-830KV — HQ9050 3-лопатевий гвинт
Напруга (V)
струм (A)
тяга (G)
потужність (W)
ефективність (G/W)
швидкість (RPM)
25.2
2.49
380
62.75
6.06
5440
25.2
5.13
700
129.28
5.41
7010
25.2
9.16
1080
230.83
4.68
8470
25.2
14.8
1520
372.96
4.08
9880
25.2
21.7
1970
546.84
3.60
11150
25.2
30.1
2410
758.52
3.18
12250
25.2
39.8
2880
1002.96
2.87
13270
25.2
52.7
3460
1328.04
2.61
Макс
PRO-2814-830KV — AVIA1050 3-лопатевий гвинт
Напруга (В)
струм (А)
тяга (Г)
потужність (Вт)
ефективність (Г/Вт)
швидкість (об/хв)
25.2
3.1
490
78.12
6.27
5190
25.2
6.53
880
164.56
5.35
6710
25.2
11.4
1340
287.28
4.66
8050
25.2
17.8
1830
448.56
4.08
9320
25.2
26.2
2330
660.24
3.53
10450
25.2
36
2800
907.20
3.09
11380
25.2
46.7
3300
1176.84
2.80
12230
25.2
62.4
4020
1572.48
2.56
Макс
PRO-2814-830KV — Gemfan1050 3-лопатевий гвинт
Напруга (В)
струм (А)
тяга (G)
потужність (Вт)
ефективність (G/Вт)
швидкість (об/хв)
25.2
2.77
460
69.80
6.59
5290
25.2
5.82
860
146.66
5.86
6850
25.2
10.2
1300
257.04
5.06
8250
25.2
16.5
1810
415.80
4.35
9590
25.2
24.2
2330
609.84
3.82
10770
25.2
33.4
2840
841.68
3.37
11760
25.2
44
3320
1108.80
2.99
12690
25.2
58.9
3980
1484.28
2.68
Макс
Для вибору двигуна, налаштування та питань сумісності (вибір KV, діапазон пропелера та відповідність 3–6S), звертайтеся support@rcdrone.top or відвідайте https://rcdrone.top/.
Застосування
Енергетичні системи RC мультикоптерів та БПЛА (3–6S)
Індивідуальні RC конструкції, що потребують безщіткових двигунів розміру 2814
Деталі

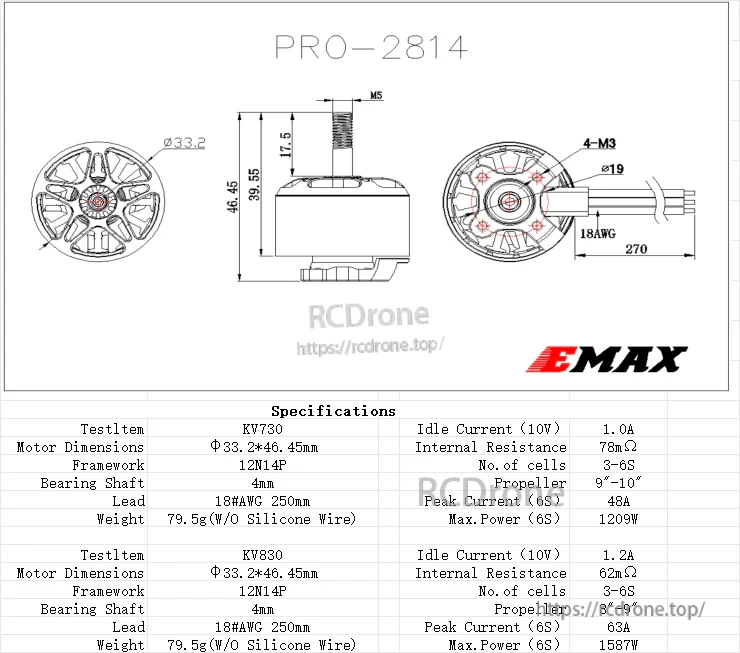

Деталі установки легко підтвердити за допомогою механічного креслення PRO-2814, включаючи діаметр двигуна, загальну довжину, різьбу валу та монтажний шаблон.

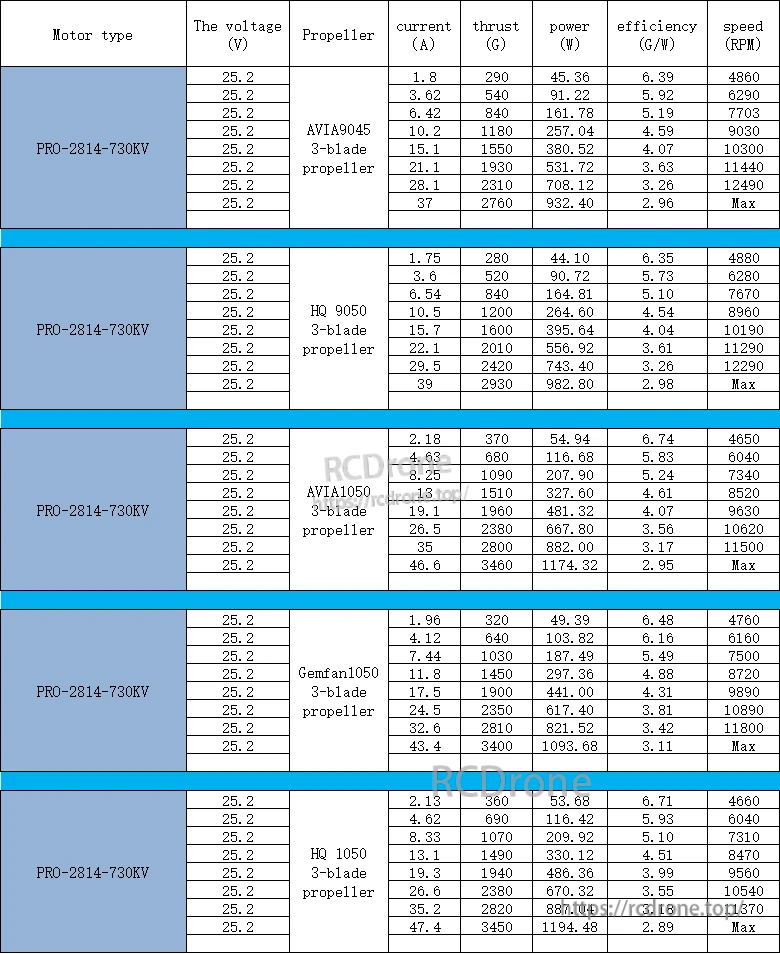

Дані про продуктивність для версії 730KV порівнюють тягу, споживання струму, оберти на хвилину та ефективність для кількох варіантів 3-лопатевих пропелерів при 25.2V.
