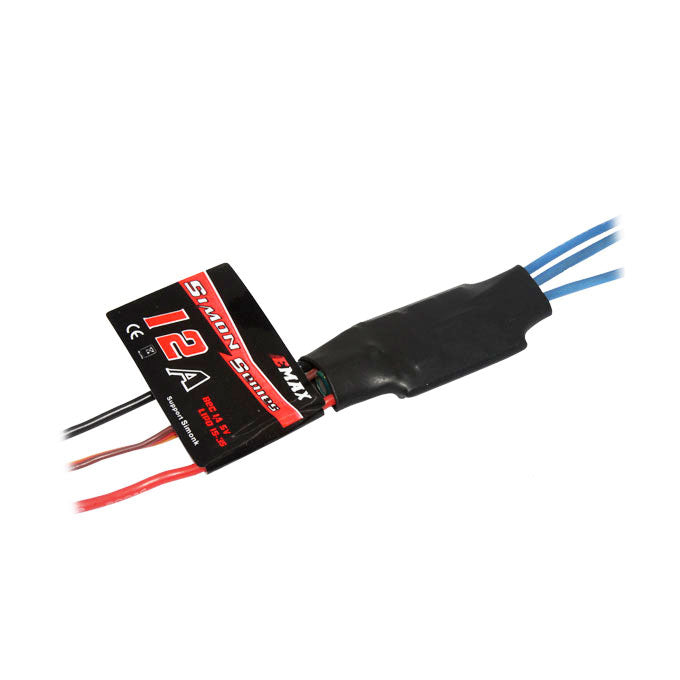

EMAX Simon Series 12A ESC Електронний регулятор швидкості для мультикоптерів, 1-3S Li-xx, 5V 1A BEC

Огляд

EMAX Серія Simon 12A ESC (електронний регулятор швидкості) для багатокоптерних застосувань, заснований на прошивці SimonK і розроблений для чутливих характеристик роботи.

Ключові особливості

• Заснований на прошивці SimonK, додатково оптимізований для характеристик роботи.
• Захист від низької напруги, захист від перегріву та функції самоперевірки.
• Окреме живлення для MCU та BEC для підвищення стійкості до перешкод.
• Параметри можна налаштувати за допомогою програмної картки або передавача.
• Діапазон газу можна налаштувати для сумісності з різними приймачами.
• Максимальна швидкість: 210,000 об/хв (2-полюсний), 70,000 об/хв (6-полюсний), 35,000 об/хв (12-полюсний).

Специфікації (Simon-12A)

Для налаштування та допомоги з програмуванням, звертайтеся до support@rcdrone.top.

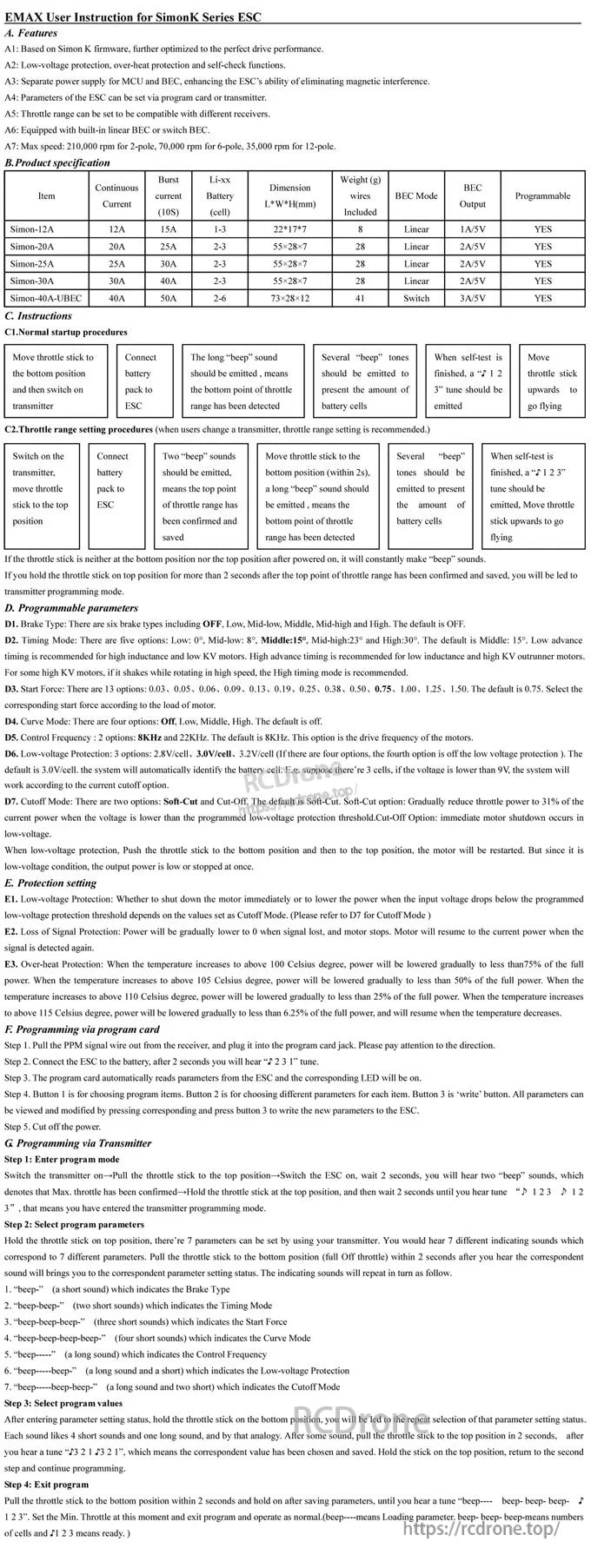

Інструкції

Звичайні процедури запуску

• Перемістіть важіль газу в нижнє положення та увімкніть передавач.
• Підключіть акумулятор до ESC.
• Повинен бути виданий довгий "біп", що означає, що нижня точка діапазону газу була виявлена.
• Кілька звукових сигналів "біп" повинні бути видані, щоб показати кількість батарейних елементів.
• Коли самоперевірка закінчиться, повинна бути видана мелодія "♪ 1 2 3".
• Перемістіть важіль газу вгору, щоб злетіти.

Процедури налаштування діапазону газу

(Коли користувачі змінюють передавач, рекомендується налаштування діапазону газу.)

• Увімкніть передавач, перемістіть важіль газу в верхнє положення.
• Підключіть батарейний блок до ESC.
• Два звукових сигналу "біп" повинні бути видані, що означає, що верхня точка діапазону газу підтверджена і збережена.
• Перемістіть важіль газу в нижнє положення (протягом 2 секунд), повинен бути виданий довгий звуковий сигнал "біп", що означає, що нижня точка діапазону газу виявлена.
• Кілька звукових сигналів "біп" повинні бути видані, щоб показати кількість батарейних елементів.
• Коли самоперевірка закінчиться, повинна бути видана мелодія "♪ 1 2 3".Перемістіть важіль газу вгору, щоб почати політ.

Якщо важіль газу не знаходиться в нижньому або верхньому положенні після увімкнення, він постійно видаватиме звуки "біп".

Якщо ви утримуватимете важіль газу в верхньому положенні більше 2 секунд після підтвердження та збереження верхньої точки діапазону газу, ви перейдете в режим програмування передавача.

Програмовані параметри

• Тип гальм: шість типів гальм, включаючи ВИМКНУТО, Низький, Середньо-низький, Середній, Середньо-високий та Високий. За замовчуванням: ВИМКНУТО.
• Режим таймування: п'ять варіантів: Низький: 0°, Середньо-низький: 8°, Середній: 15°, Середньо-високий: 23° та Високий: 30°. За замовчуванням: Середній (15°). Низьке попереднє таймування рекомендується для двигунів з високою індуктивністю та низьким KV. Високе попереднє таймування рекомендується для двигунів з низькою індуктивністю та високим KV. Якщо він трясеться під час обертання на високій швидкості, рекомендується режим високого таймування.
• Стартова сила: 13 варіантів: 0.03, 0.05, 0.06, 0.09, 0.13, 0.19, 0.25, 0.38, 0.50, 0.75, 1.00, 1.25, 1.50. За замовчуванням: 0.75. Виберіть відповідну стартову силу відповідно до навантаження мотора.
• Режим кривої: чотири варіанти: Вимкнено, Низький, Середній, Високий. За замовчуванням: Вимкнено.
• Частота керування: 2 варіанти: 8KHz та 22KHz. За замовчуванням: 8KHz. Цей параметр є частотою приводу моторів.
• Захист від низької напруги: 3 варіанти: 2.8V/елемент, 3.0V/елемент, 3.2V/елемент (якщо є чотири варіанти, четвертий варіант - вимкнення захисту від низької напруги). За замовчуванням: 3.0V/елемент. Система автоматично визначить елементи батареї. Припустимо, що є 3 елементи, якщо напруга нижча за 9V, система працюватиме відповідно до поточного параметра відключення.
• Режим відключення: М'яке відключення та Вимкнення. Soft-Cut: поступово зменшує потужність дроселя до 3% від поточної потужності, коли напруга нижча за запрограмований поріг захисту від низької напруги. Cut-Off: негайне вимкнення двигуна відбувається при низькій напрузі. Коли активується захист від низької напруги, натисніть важіль дроселя до нижнього положення, а потім до верхнього положення, двигун буде перезапущено. Але оскільки це умова низької напруги, вихідна потужність низька або зупиняється відразу.

Налаштування захисту

• Захист від низької напруги: чи вимкнути двигун негайно, чи зменшити потужність, коли вхідна напруга падає нижче запрограмованого порогу захисту від низької напруги, залежить від значень, встановлених у режимі Cutoff (будь ласка, зверніться до режиму Cutoff).
• Захист від втрати сигналу: потужність поступово зменшиться до 0 при втраті сигналу, і двигун зупиниться. Двигун відновить поточну потужність, коли сигнал буде виявлено знову.
• Захист від перегріву: коли температура підвищується вище 100°C, потужність буде поступово знижуватися до менш ніж 75% від максимальної потужності. Коли температура підвищується вище 105°C, потужність буде поступово знижуватися до менш ніж 50% від максимальної потужності. Коли температура підвищується вище 110°C, потужність буде поступово знижуватися до менш ніж 25% від максимальної потужності. Коли температура підвищується вище 115°C, потужність буде знижена до менш ніж 6.25% від максимальної потужності, і відновиться, коли температура знизиться.

Програмування

Програмування через програмну карту

1. Витягніть дріт PPM сигналу з приймача і підключіть його до роз'єму програмної карти. Будь ласка, зверніть увагу на напрямок.
2. Підключіть ESC до акумулятора, через 2 секунди ви почуєте мелодію “♪ 2 3 1”.
3. Програмна карта автоматично зчитує параметри з ESC, і відповідний світлодіод буде світитися.
4. Кнопка 1 призначена для вибору програмних елементів. Кнопка 2 призначена для вибору різних параметрів для кожного елемента. Кнопка 3 - це кнопка "запису". Усі параметри можна переглядати та змінювати, натискаючи відповідні кнопки, а потім натискаючи кнопку 3, щоб записати нові параметри в ESC.
5. Вимкніть живлення.

Програмування через передавач

Крок 1: Увійдіть в режим програмування
Увімкніть передавач — Підніміть важіль газу до верхнього положення — Увімкніть ESC, почекайте 2 секунди, ви почуєте два звукових сигнали "біп", що означає, що максимальний газ підтверджено — Утримуйте важіль газу в верхньому положенні, а потім почекайте 2 секунди, поки не почуєте мелодію "♪ 1 2 3 ♪ 1 2 3", що означає, що ви увійшли в режим програмування передавача.

Крок 2: Виберіть параметри програми
Утримуйте важіль газу в верхньому положенні, є 7 параметрів, які можна налаштувати за допомогою вашого передавача. Ви почуєте 7 різних звукових сигналів, які відповідають 7 різним параметрам. Потягніть важіль газу до нижнього положення (повністю вимкнено) протягом 2 секунд після того, як почуєте звук, щоб перейти до відповідного параметра. Звукові сигнали повторюватимуться по черзі, як зазначено нижче.

• 1. “біп-” (короткий звук), який вказує на тип гальм
• 2. “біп-біп-” (два короткі звуки), який вказує на режим таймування
• 3. “біп-біп-біп-” (три короткі звуки), який вказує на стартову силу
• 4. “біп-біп-біп-біп-” (чотири короткі звуки), який вказує на режим кривої
• 5. “біп-----” (довгий звук), який вказує на частоту керування
• 6. “біп-----біп-” (довгий звук і короткий), який вказує на захист від низької напруги
• 7.“біп-----біп-біп-” (довгий звук і два коротких), що вказує на режим відключення

Крок 3: Виберіть значення програми
Після входу в режим налаштування параметрів, утримуйте важіль газу в нижньому положенні, ви будете переведені до повторного вибору цього режиму налаштування параметрів. Кожен звук нагадує 4 коротких звуки і один довгий, і за цією аналогією. Після деяких звуків, підніміть важіль газу до верхнього положення за 2 секунди, після того, як почуєте мелодію “♪ 3 2 1 3 2 1”, що означає, що відповідне значення було вибрано і збережено. Утримуйте важіль у верхньому положенні, поверніться до другого кроку і продовжуйте програмування.

Крок 4: Вийти з програми
Потягніть важіль газу в нижнє положення протягом 2 секунд і утримуйте після збереження параметрів, поки не почуєте мелодію “біп----- біп-біп-біп- біп-біп-біп- 1 2 3”. Мін. газ на цей момент і вийдіть з програми та працюйте як зазвичай. (біп----- означає Завантаження параметра.beep- beep- beep- означає кількість осередків, а ♪ 1 2 3 означає готовність.)

Деталі

Тримайте картку налаштування під рукою для швидкого посилання на звуки запуску, кроки калібрування дроселя та програмовані опції гальм/таймінгу.
