Тепловізійна камера FLIR VUE PRO 336 для дронів - 336 x 256 тепловізор і запис даних 6,8 мм 9 мм 13 мм 25° 35° 44° 9 Гц 30 Гц

Розроблений для професійного використання, FLIR Vue Pro — це більше, ніж теплова камера, це прилад для теплових вимірювань і реєстратор даних, який додає величезну цінність вашим операціям і послугам sUAS.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Модель – VUE PRO R 336 9mm 9Hz
• Об’єктив – 9 мм з кутом огляду 35° x 27°
• Датчик – мікроболометр VOx без охолодження
• Роздільна здатність – 336 x 256
• Повна частота кадрів – 7.5 Гц (NTSC); 8.3 Гц (PAL)

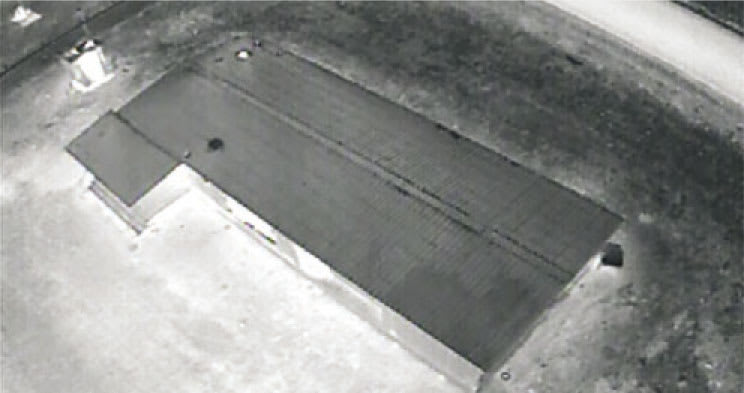

Vue Pro R дає операторам дронів і сертифікованим термографам можливість збирати точні безконтактні вимірювання температури з повітря. Кожне нерухоме зображення, яке зберігає Vue Pro R, містить точні, калібровані дані про температуру, вбудовані в кожен піксель, додаючи ще більше цінності вашим операціям та послугам SUAS, ніж будь -коли. Vue Pro r додає повністю радіометричне збори даних до таких додатків, як інспекції будівництва та покрівлі, інспекції енергетичної мережі, аналіз інфраструктури, управління природними ресурсами, управління тваринницею, громадську безпеку, пошук та порятунок.

Доступне тепловізор і запис бортових даних

Записуйте цифрове відео та нерухомі зображення на знімну картку micro-SD, усуваючи втрати даних при передачі.

• Простий інтерфейс живлення/відеовиходу через 10-контактний роз’єм mini-USB
• Параметри зображення, оптимізовані для бортових операцій
• Записуйте теплові відео в реальному часі у форматі MOV
• Інформація про рейс літака зберігається на кожному нерухомому зображенні

Інтеграція MAVLink і елементи керування ШІМ

На додаток до сумісності з MAVLink для геотегування зображень, порт для аксесуарів дозволяє дистанційно керувати функціями камери в польоті.

• Кілька варіантів запису, включаючи дані польоту на кожному зображенні
• Мобільний додаток дозволяє налаштовувати ШІМ у польових умовах
• Інтеграція MAVLink зі зручним підключенням RS-232

Гнучке, потужне керування камерою та параметри конфігурації

Проста конфігурація за допомогою програми FLIR UAS дозволяє пілотам встановлювати колірні палітри та функції оптимізації зображення.

• Керуйте вибраними функціями камери за допомогою ШІМ-входів – керування зображеннями, початок/зупинка запису та захоплення нерухомих зображень
• Vue Pro R зберігає радіометричні JPEG із даними про температуру, вбудованими в кожен піксель
• Vue Pro R зберігає нерухомі зображення як радіометричні JPEG або 14-бітні формати TIFF

Додатковий відеомодуль живлення та HDMI

Завдяки додатковому відеомодулю Power & HDMI інтегрувати Vue Pro R буде легше, ніж будь-коли.

• 10-контактний роз’єм mini-USB підтримує ширший діапазон вхідної потужності, забезпечує захист від зворотної полярності, але забезпечує вихід аналогового відео та доступ до вбудованої пам’яті камери
• Роз'єм micro-HDMI виводить відео HDMI для систем прямого цифрового відео в реальному часі, таких як DJI Lightbridge і 3DR Solo

У коробці

• Камера Vue Pro R
• Настільний кабель
• Аксесуарний кабель
• Картка MicroSD

Посібники/Посібники

Посібники

• Посібник користувача FLIR Vue Pro R

Специфікації

• Специфікація FLIR Vue Pro R

Технічні характеристики виробника

Технічні характеристики FLIR VUE PRO R 336 9 мм 9 Гц
ОГЛЯД
Точні монтажні отвори	Два M2x0.4 з обох боків і знизу. Один різьбовий отвір 1/4-20 зверху
Розмір	2.26 ″ x 1.75" (включаючи об'єктив)
Спектральна смуга	7.5 - 13.5 мкм
Тепловізор	Неохолоджуваний мікроболометр VOx
вага	3.25 – 4 унції (залежно від конфігурації)
Збільшити	Так – регулюється в додатку та за допомогою ШІМ
ЗВ'ЯЗКИ ТА КОМУНІКАЦІЇ
Аналоговий відеовихід	так
ЕКОЛОГІЧНІ ТА СХВАЛЕННЯ
Діапазон неробочих температур	від -55°C до +95°C
Діапазон робочих температур	від -20°C до +50°C
Робоча висота	+40 000 футів
ЗОБРАЖЕННЯ ТА ОПТИКА
Кольорові палітри	Так – регулюється в додатку та за допомогою ШІМ
Повна частота кадрів	7.5 Гц (NTSC); 8.3 Гц (PAL)
Оптимізація зображення для sUAS	так
Інвертоване зображення	Так – регулюється в додатку
Параметри об'єктива	9 мм; 35° x 27°
Параметри об’єктива [FOV для аналогового виходу NTSC]	9 мм; 34° x 26°
Попередні налаштування сцени та обробка зображень	Так – регулюється в додатку
Роздільна здатність датчика	336 x 256
ДОДАТКОВИЙ ВІДЕОМОДУЛЬ ЖИВЛЕННЯ ТА HDMI
Вихід HDMI	1280×720 при 50 Гц, 60 Гц
Діапазон вхідної потужності	5 В постійного струму – 28 В постійного струму
Захист від зворотної полярності	так
ЕФЕКТИВНІСТЬ
Точність вимірювання	+/-5°C або 5% від показань
ПОТУЖНІСТЬ
Вхідна напруга	4.8-6.0 В постійного струму
Розсіювана потужність [пікова]	2.1 Вт (3.9 Вт)

Технічні характеристики

Тепловізори/Шаблон для будівельних і промислових тепловізорів
Розмір детектора	Датчик 336 x 256
Частота зображення	9 Гц
Відеовихід	так
Фокус	Регульована
Відеозапис	так
Точність	+/-5°C або 5% від показань
Іскробезпечний	немає
Загальні характеристики тестового обладнання
Унікальні особливості	Vue Pro R додає повністю радіометричний збір даних
Гарантія	1 РОКІВ
Деталі гарантії	Це стосується оцінки та ремонту або заміни невідповідних компонентів.
Інтерфейси введення/виведення	Аналоговий вихід, Bluetooth, USB
Зберігання	Micro SD
Вага продукту	0.25 фунтів
Висота продукту	1.75 IN
Довжина виробу	2.26 IN
Ширина виробу	1.75 IN
Вага транспортування	0.28 фунтів
Реєстрація даних	так
Номер ECCN	6A993.a
