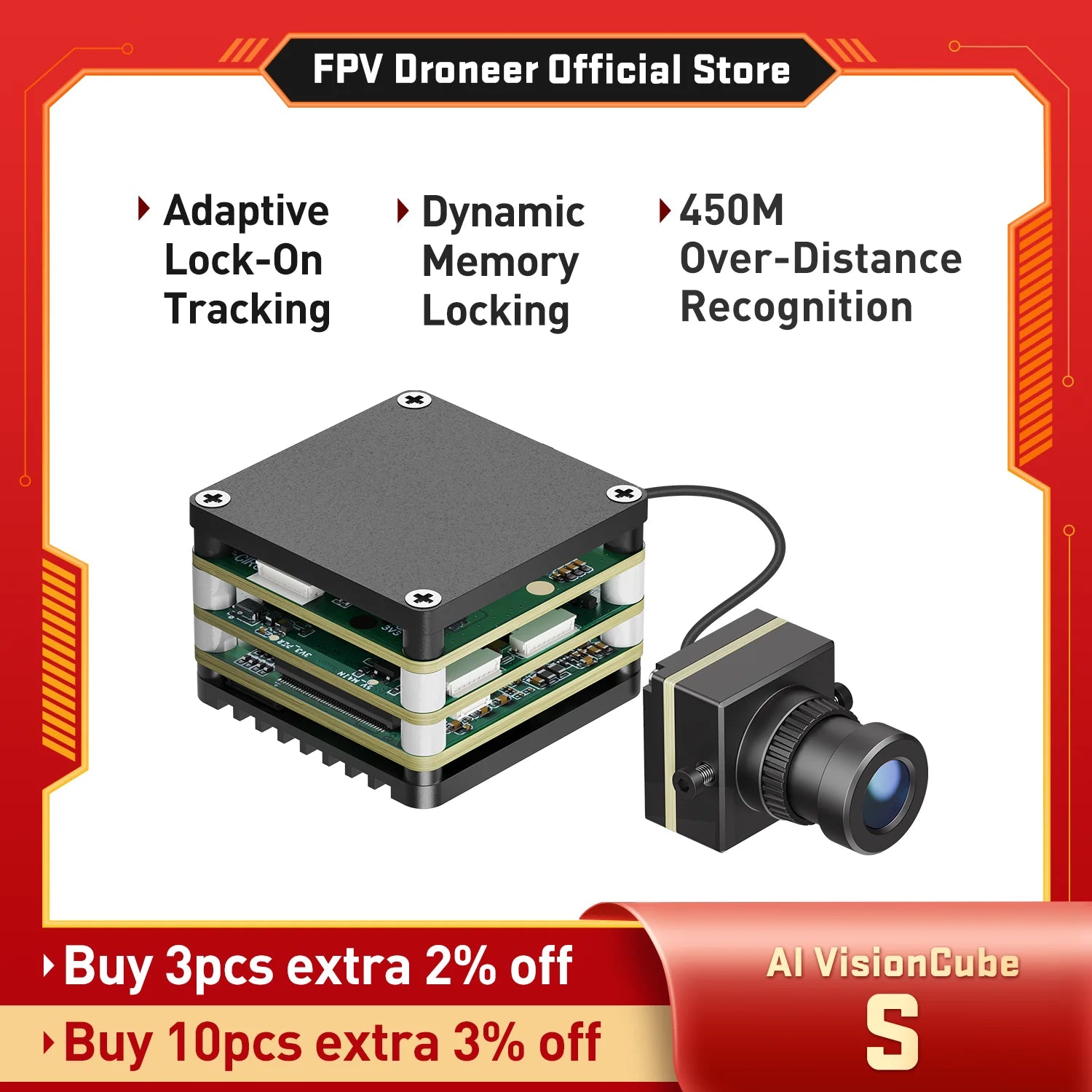

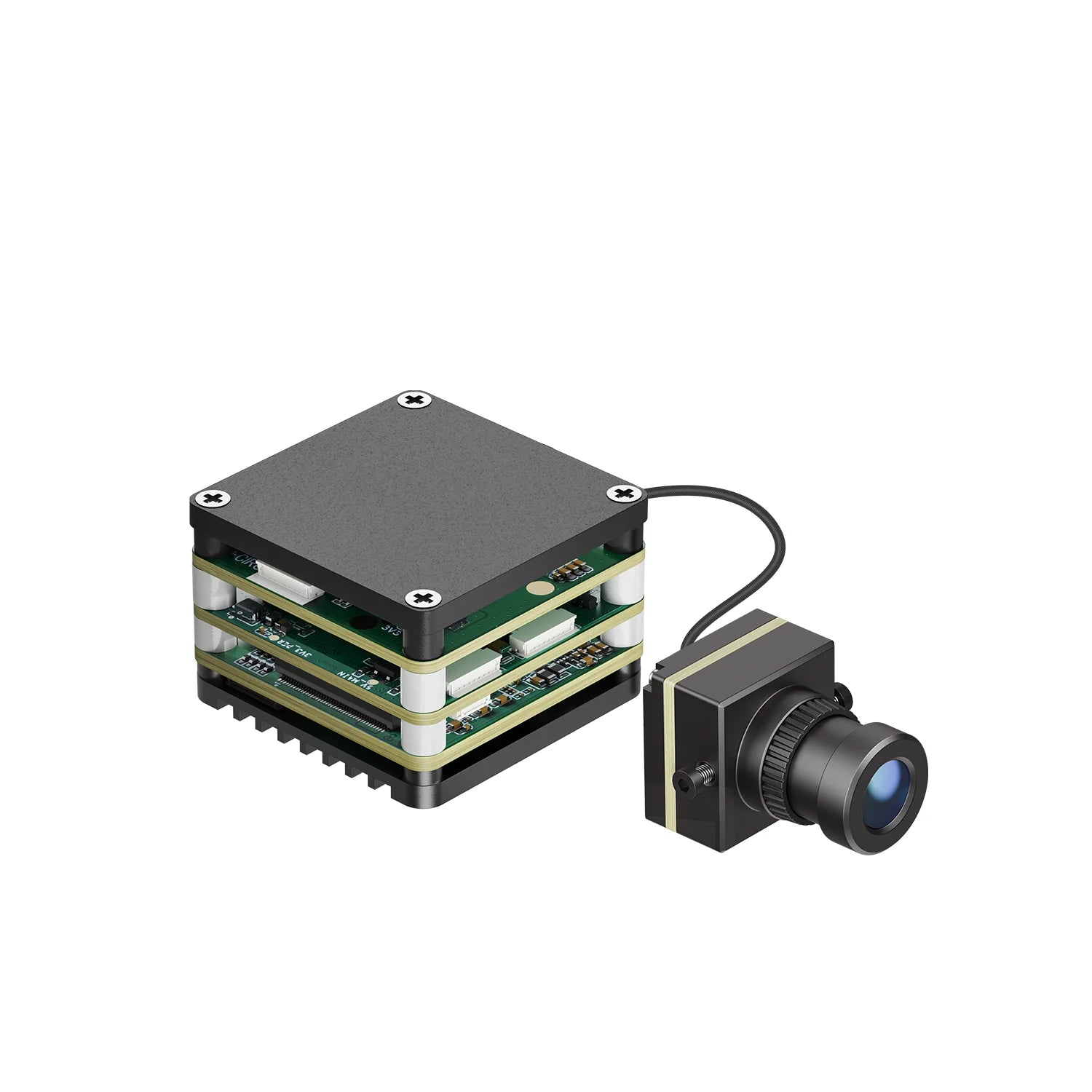

Комплект модуля FPV-камери зі штучним інтелектом VisionCube S для дронів, розпізнавання транспортних засобів 450 м/людей 170 м, CRSF, PiP, 1 TOPS 1080p@30Hz

Огляд

Комплект модуля FPV-камери зі штучним інтелектом VisionCube S – це рішення для аксесуарів для дронів, розроблене для інтеграції FPV. Цей модуль FPV-камери зі штучним інтелектом поєднує камеру видимого світла з платою обробки зображень зі штучним інтелектом для забезпечення автоматичного наведення, відстеження, ідентифікації цілі, блокування та допомоги у запуску FPV-дронів. Він підтримує розпізнавання людей та транспортних засобів, відстеження кількох цілей та перегляд у режимі «картинка в картинці» (PiP).

Основні характеристики

• Типи цілей за замовчуванням: розпізнавання людей та транспортних засобів.
• Дальність виявлення цілей: транспортний засіб 450 м; людина 170 м.
• Розпізнавання кількох цілей: ідентифікує до 50 цілей у межах видимості.
• Мінімальний піксель відстеження: 16×16 пікселів.
• Динамічне блокування пам'яті: короткочасно закриті цілі можуть бути відновлені протягом 3 секунд, і відстеження продовжується.
• Адаптивне відстеження адсорбції (блокування) для зменшення складності роботи.
• Архітектура «картинка в картинці» з 8-кратним електронним збільшенням додаткового дисплея.
• Обчислювальна потужність плати обробки зображень зі штучним інтелектом: 1 TOPS.
• Протокол: CRSF; підтримувана прошивка: BetaFlight/ArduPilot.
• Камера видимого світла: сенсор 1/2,8 дюйма, фокусна відстань 4 мм, 1920×1080@30Hz inpuт.
• Максимальна швидкість супроводу динамічних цілей: 60 км/год.

Специфікації

Що входить до комплекту

• AI VisionCube S × 1
• Кабель SH1.0–12PIN 15 см × 1 (для підключення контролера польоту та комплекту AI VisionCube)
• Гвинти з плоским головним упором і хрестоподібним шліцом M2×4 × 2
• Гвинти з шестигранною головкою під внутрішній шестигранник M2×6 × 4

Застосування

• Дрони FPV, що потребують автоматичного наведення, відстеження та розпізнавання цілей.
• Виявлення людей/транспортних засобів та відстеження кількох цілей з переглядом у режимі картини в картинці (PIP).

Деталі

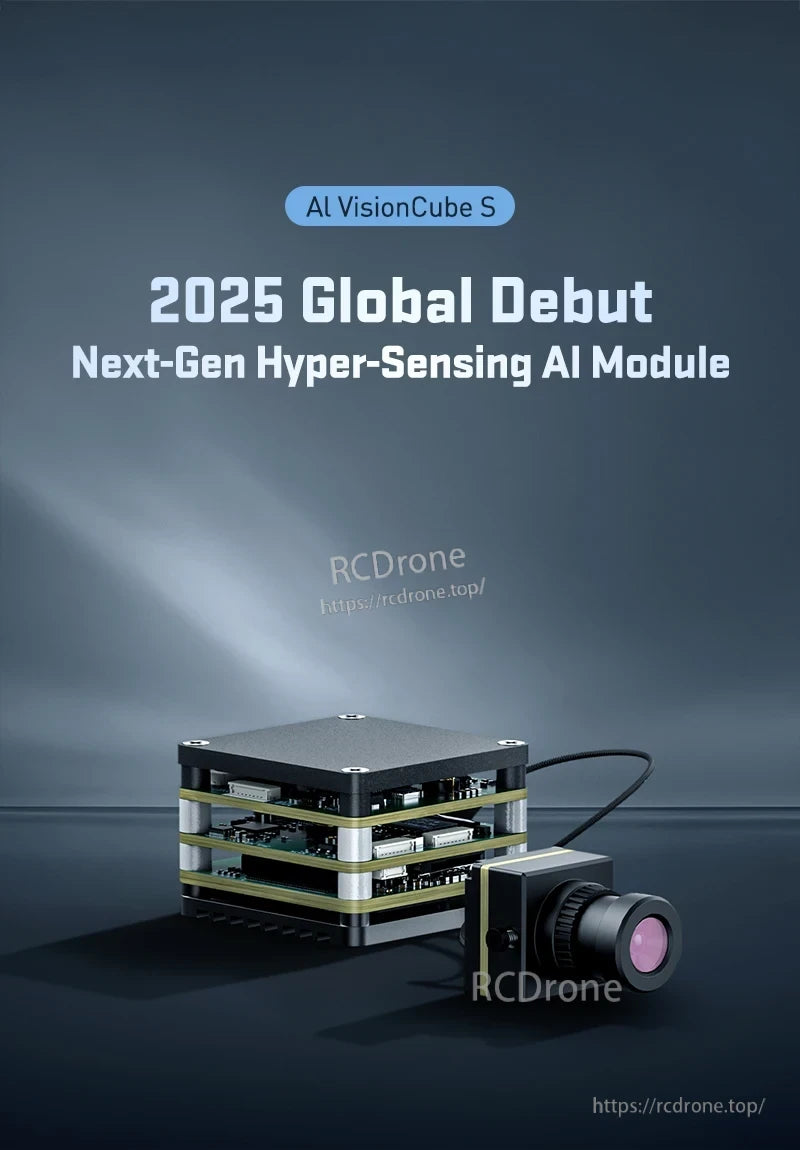

AI VisionCube S 2025 Глобальний дебют Гіперсенсорного ШІ-модуля наступного покоління

FPV AI камера пропонує наддалеке розпізнавання кількох цілей, PiP, адаптивне та безперервне відстеження, легку конструкцію. (18 слів)

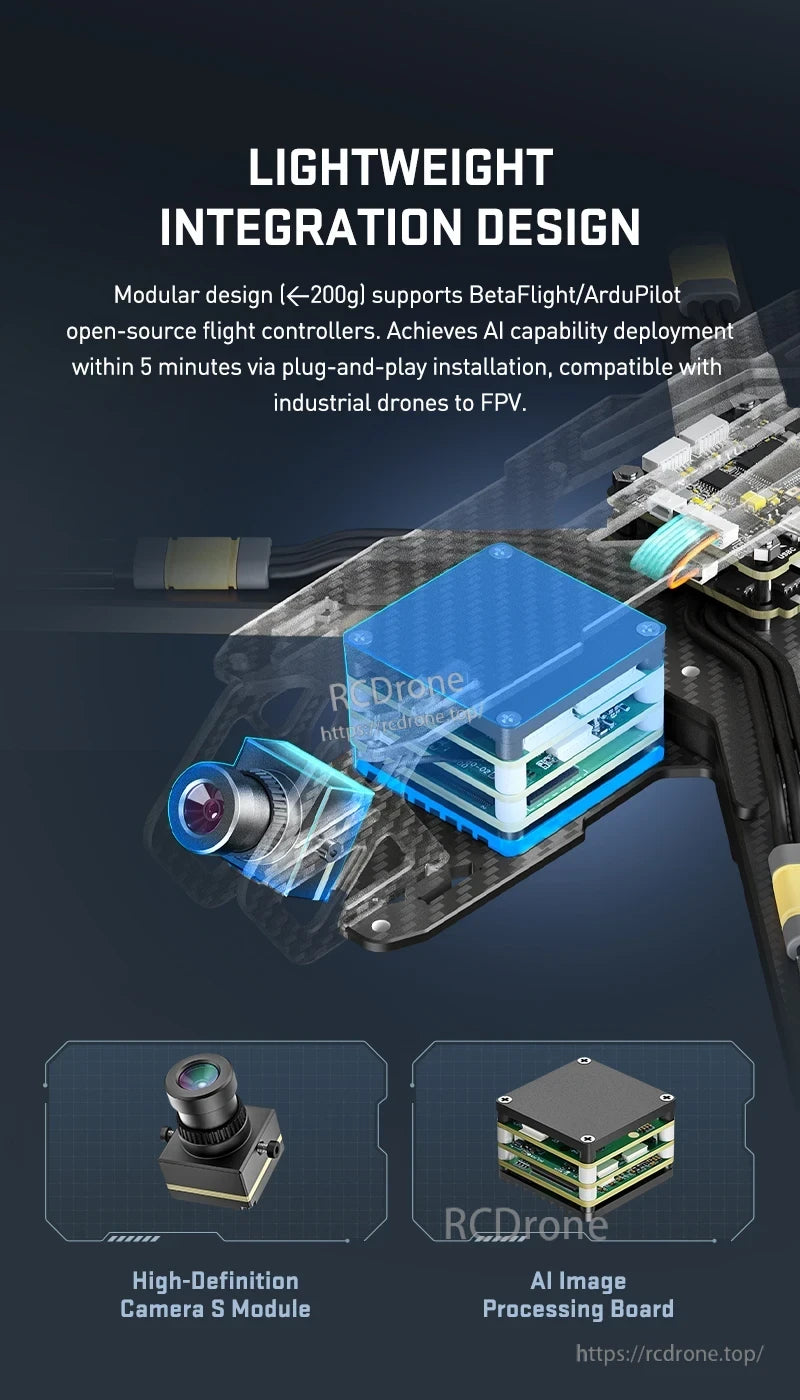

Легкий інтеграційний дизайн представляє модульну концепцію, яка інтегрує контролери польоту BetaFlight/ArduPilot з відкритим кодом. Конструкція підтримує розгортання протягом 5 хвилин за допомогою plug-and-play встановлення, що підходить як для промислових дронів, так і для FPV. Також включені модуль камери високої чіткості зі штучним інтелектом та плата обробки даних.

Розпізнавання на відстані 450 м, відстеження 50 цілей, дрон зі штучним інтелектом та камерою

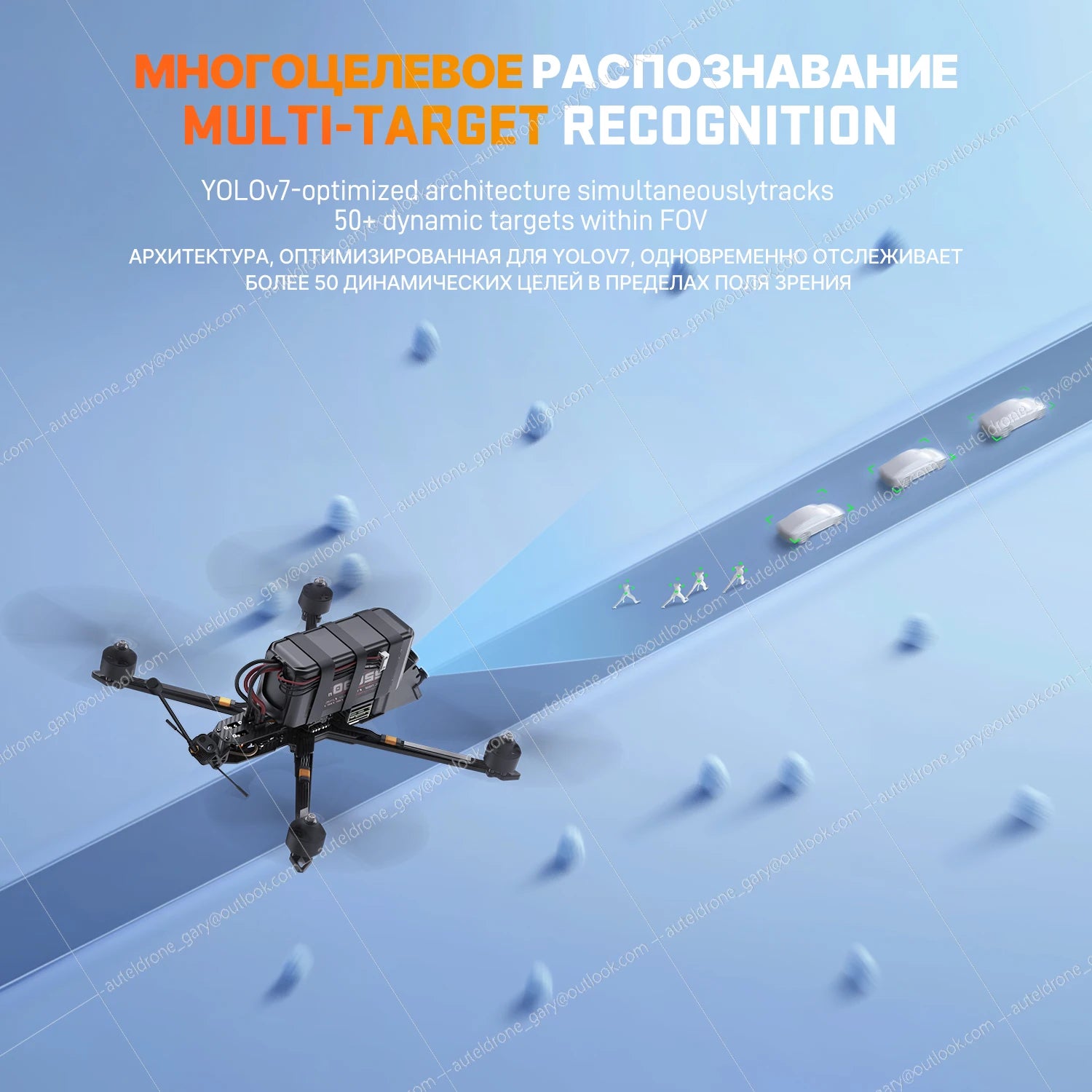

Розпізнавання кількох цілей з оптимізованою для YOLOv7 архітектурою відстежує понад 50 динамічних об'єктів одночасно.

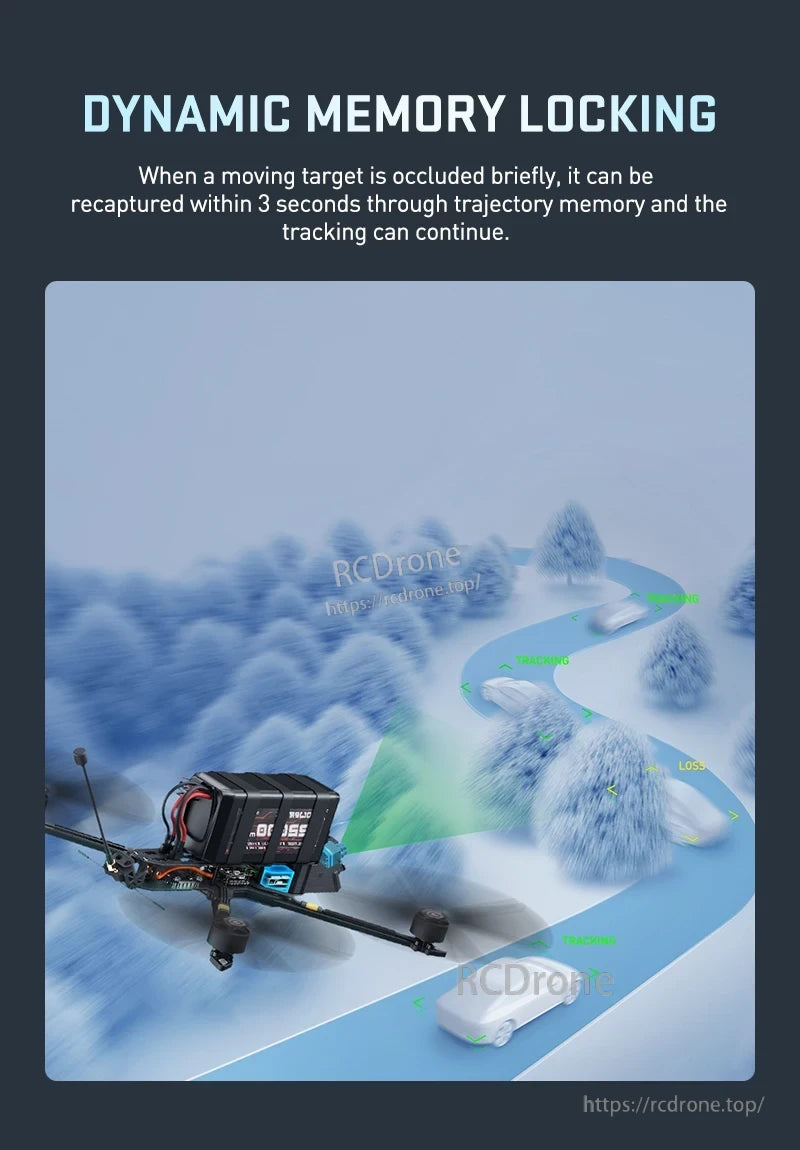

Динамічне блокування пам'яті відстежує рухомі цілі, повторно захоплює їх протягом 3 секунд після короткочасної оклюзії, використовуючи траєкторну пам'ять.

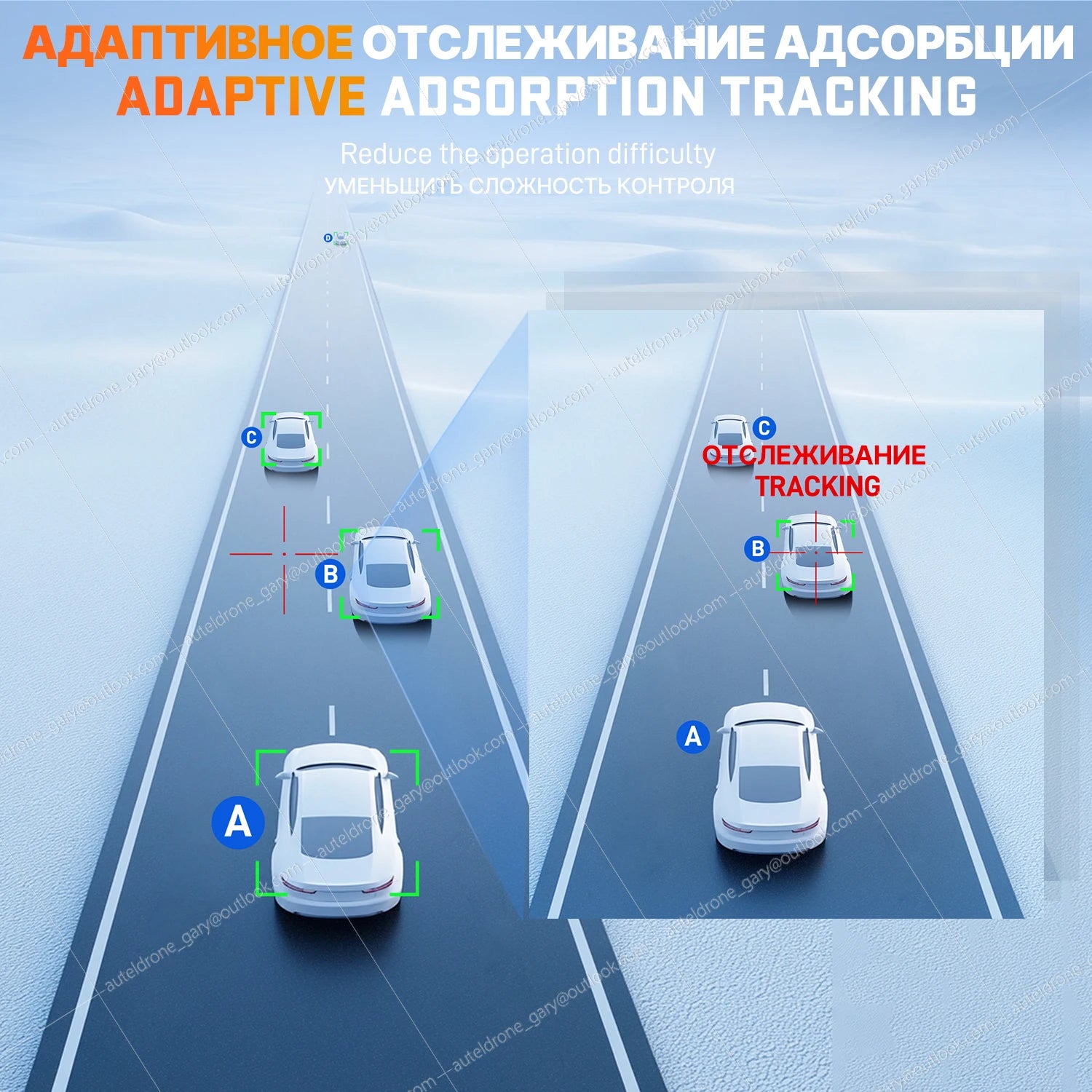

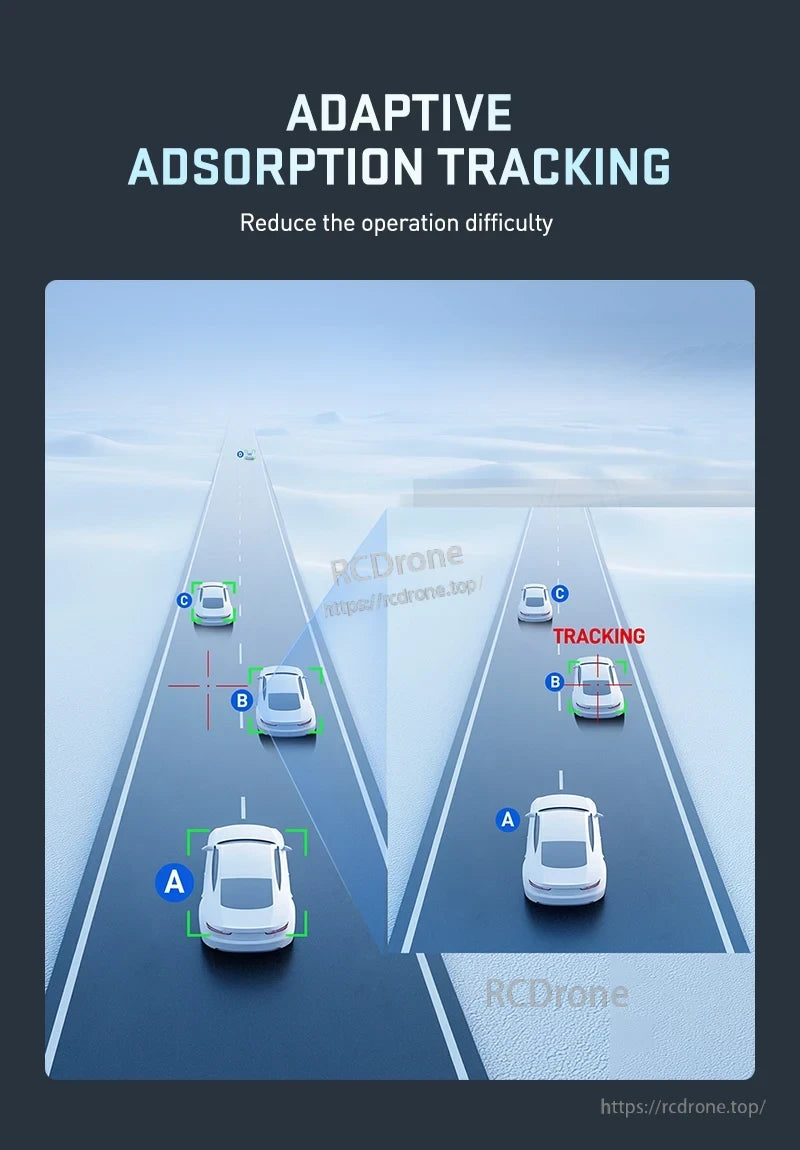

Адаптивне відстеження адсорбції зменшує складність експлуатації, забезпечуючи моніторинг транспортних засобів у режимі реального часу та інтелектуальне налаштування шляху.

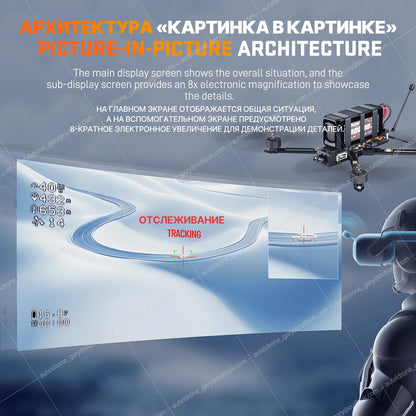

Архітектура «картинка в картинці» відображає загальне зображення на головному екрані та збільшує деталі за допомогою 8-кратного електронного збільшення.

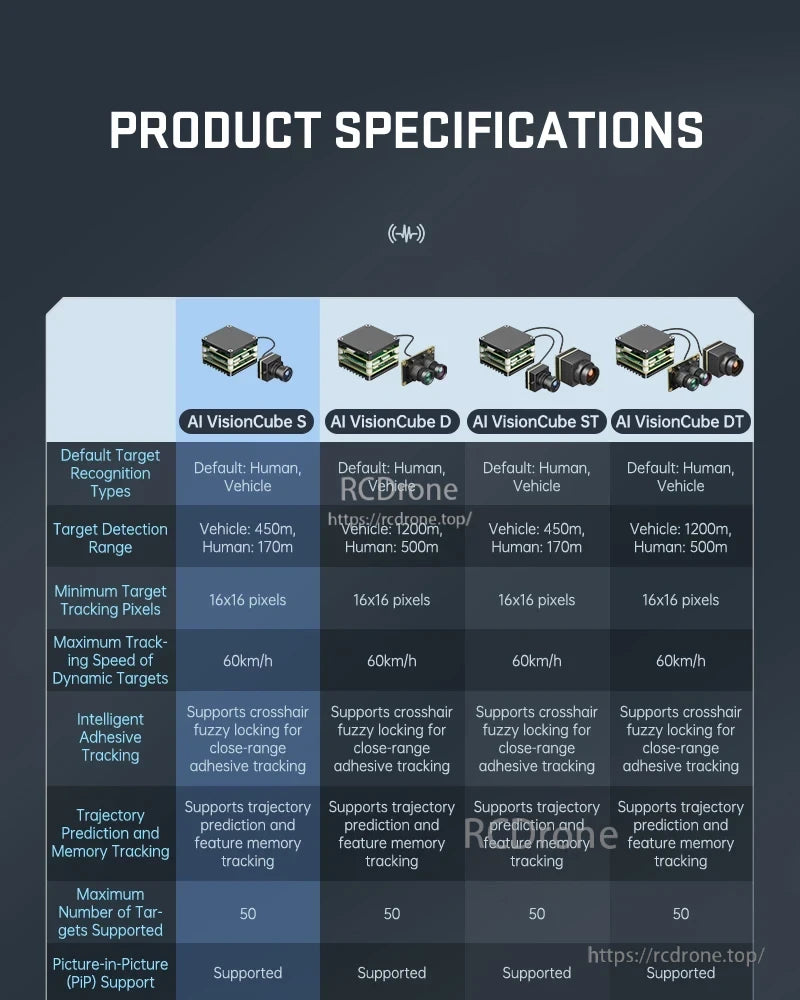

Технічні характеристики FPV-камери зі штучним інтелектом: чотири моделі (S, D, ST, DT) з розпізнаванням цілей для людей та транспортних засобів, дальністю виявлення до 1200 м, відстеженням 16x16 пікселів, підтримкою швидкості 60 км/год, нечітким блокуванням перехрестя, прогнозуванням траєкторії, відстеженням пам'яті, до 50 цілей та підтримкою PIP.

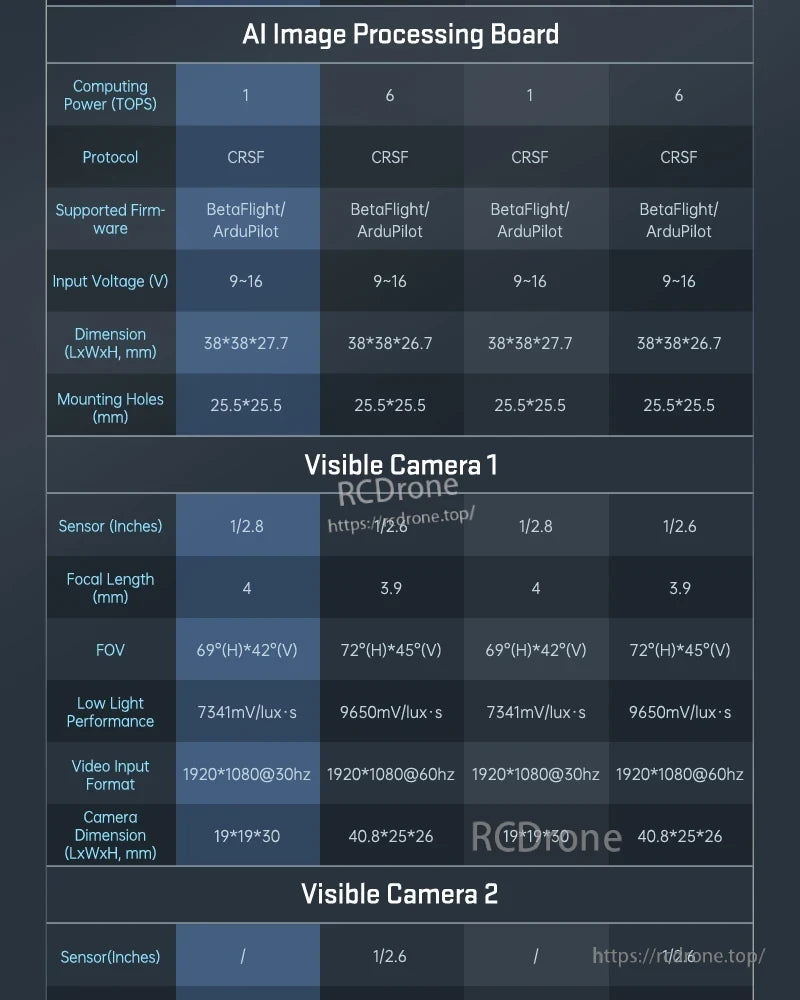

Плата обробки зображень зі штучним інтелектом з обчислювальною потужністю 1 або 6 TOPS, протоколом CRSF, підтримкою BetaFlight/ArduPilot. Має дві камери видимого діапазону з різними сенсорами, фокусною відстанню, полем зору, продуктивністю в умовах низької освітленості та форматами відеовходу. Розміри та монтажні отвори вказані для кожної моделі.

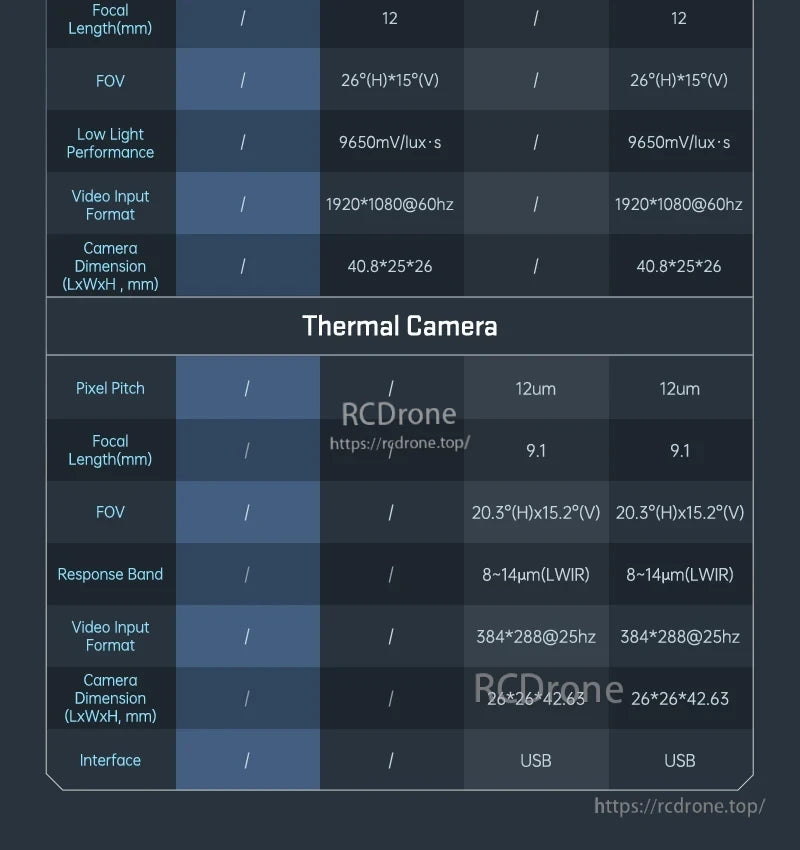

FPV AI камера: фокусна відстань 12 мм, поле зору 26°×15°, чутливість 9650 мВ/люкс·с, 1080p@60Hz, 40,8×25×26 мм. Тепловізійна камера: крок 12 мкм, об'єктив 9,1 мм, кут огляду 20,3°×15,2°, діапазон 8–14 мкм, 384×288@25Hz, USB, 26×26×42,63 мм.

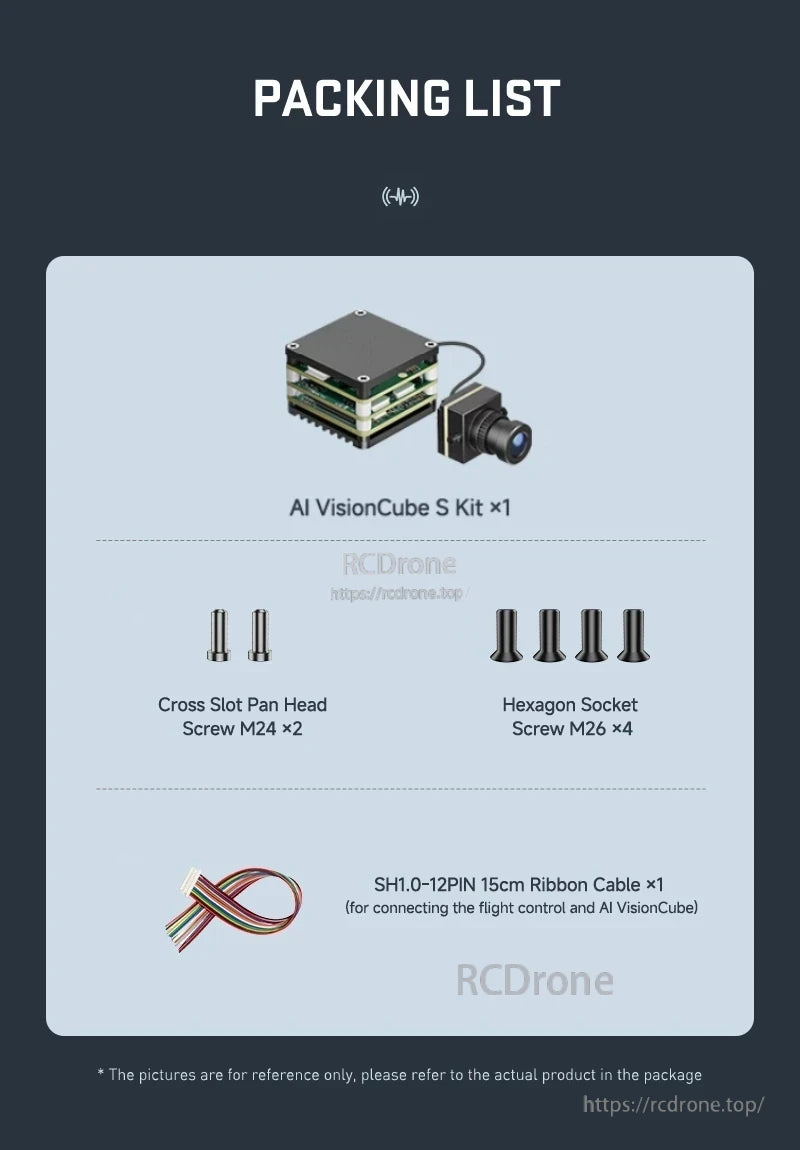

Комплектація включає комплект AI VisionCube S, 2 гвинти M24 з хрестоподібним шліцом та головкою з плоским різьбленням, 4 гвинти M26 з шестигранним головним роз'ємом та 1 шліцьовий кабель SH1.0-12PIN довжиною 15 см для підключення до системи керування польотом.
