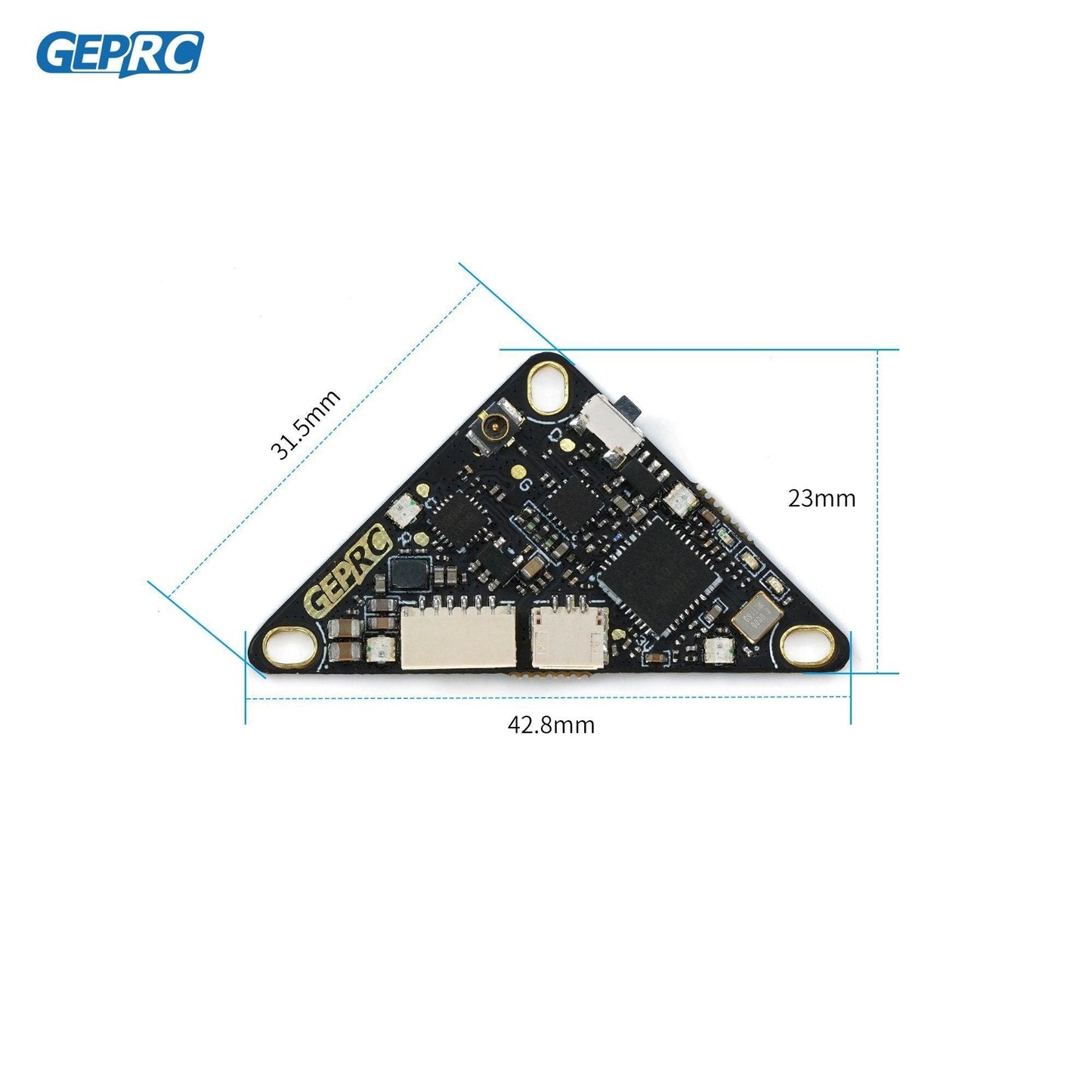

Новий продукт: GEPRC RAD Whoop 5.8G VTX. Він має 4 регульовані рівні потужності, максимальна потужність до 400 мВт. Сигнал передачі стабільний, хороше розсіювання тепла, протокол IRC Tramp, швидке налаштування параметрів екранного меню. З функцією захисту від контролю температури для запобігання перегріву та опіку.

Одна кнопка, три світлові індикатори, простий у використанні. Використовуйте основний роз’єм антени UFL, використовуйте роз’єм кабелю SH1.0, а монтажний отвір сумісний з 25,5–26,5 мм. Він додав чотири світлодіоди RGB, колір чотирьох світлодіодів можна регулювати за допомогою контролера польоту, щоб ваш квадрокоптер більше не був одноманітним.

Специфікація:

•  Модель: RAD Whoop 5.8G VTX

• Бренд: GEPRC

• Вхідна напруга: 5 В постійного струму

• Вихідна напруга: 5V@500mA (живлення 5 В до камери)

• Вхідний опір: 75 Ом

• Протокол: IRC Tramp

• Роз'єм антени: UFL

• З'єднувач кабелю: SH1.0

• Вихідна потужність: PitMode/25мВт/200мВт/400мВт

• Частота: 40CH

• Формат відео: PAL/NTSC

• Мікрофон: немає

• Монтажний отвір: 25,5-26,5 мм подвійна сумісність (M2)

• Вага: 2 г (без кабелів)

Функції:

1. Потужність 400 мВт, низьке тепловиділення, стабільна робота, підходить для польотів на короткі та середні відстані

2. 3 канали потужності, регульовані PitMode/25 мВт/200 мВт/400 мВт

3. З функцією захисту від контролю температури для запобігання вигоранню при високій температурі

4. Вхід 5 В постійного струму, споживана потужність лише 400 мА, можна живити безпосередньо від контролера польоту 5 В

5. Протокол керування VTX IRC Tramp, підтримка налаштування параметрів OSD

6. Одна кнопка регулювання, три світлові індикатори, простий у використанні

7. Монтажні отвори сумісні з 25,5-26,5 мм

Продукт у комплекті:

1 x RAD Whoop 5.8G VTX

1 x UFL 72 мм мідна трубчаста антена

1 x SH1.0 6P 100 мм кабель

1 x SH1.0 до SH1.25 3P кабель

Діаграма інструкцій

2,32-дюймовий світлодіодний ліхтар GEPRC RGB, розроблений спеціально для серії 2.32 RE/232, забезпечує приголомшливий візуальний дисплей із його барвистим і яскравим освітленням.

Приклад підключення

Таблиця частот

Цей продукт підтримує частоти в двох діапазонах: діапазон A (канал) із каналами CH3, CH4, CH5, CH6, CH7 і CH8 на частотах 5865 МГц, 5825 МГц, 5806 МГц, 5785 МГц, 5765 МГц, 5745 МГц і 5725 МГц ; і діапазон B (канал) із каналами CHA, CHB, CHC, CHD, CHE, CHF, CHG і CHH на частотах 5733 МГц, 5752 МГц, 5771 МГц, 5790 МГц, 5809 МГц, 5828 МГц, 5847 МГц і 5866 МГц.

Попередження

1.Для терміну служби VTX важливо спочатку встановити антену.

2.У разі перегріву спрацьовує захист від контролю температури, і живлення вимикається автоматично зменшено. Забезпечте хорошу вентиляцію та розсіювання тепла під час використання. Якщо середовище обмежене, ви можете встановити вентилятор для розсіювання тепла для VTX.

3. Порт 5V OUT VTX використовується лише для живлення камери або вентилятора. Заборонено підключати 5V OUT до 5V вихідного порту, інакше VTX буде пошкоджено.
