Огляд
Двигун Hobbywing Skywalker 2820 SL - це двигун для літаків з фіксованим крилом, розроблений для LiPo енергетичних систем. Він призначений для використання з 3–4S LiPo і позиціонується для застосувань, що вимагають сильної тяги, включаючи літаки з фіксованим крилом вагою 800–2300 г, такі як планери та спортивні літаки з фіксованим крилом.
Ключові особливості
- Серія 2800: 2814 / 2820 / 2826
- Максимальна вказана тяга: 4785 г (умови тестування: 22.2V, 14x6E лопаті, 2826 540KV)
- Великий відкритий (порожнистий) дизайн з конструкцією верхньої кришки, що самоохолоджується, для покращення відведення тепла та продовження терміну служби
- S.V.C Технологія: вищий динамічний баланс для зменшення вібрації та більш плавної роботи
- Дизайн ротору, що запобігає розкручуванню (згадуються мідна прокладка, пружина-утримувач, втулка та гвинт, що фіксує ротор)
- Заяви про преміум-матеріали: листи силіконової сталі JNEH1200 (0.2 мм), 180°C термостійкий емальований дріт та силіконовий вихідний дріт (м'якший і легший для прокладки)
Для вибору продукту, питань налаштування та підтримки після продажу, звертайтеся support@rcdrone.top or відвідайте https://rcdrone.top/.
Специфікації
| Параметр | Специфікація |
|---|---|
| Модель | Skywalker 2820 SL |
| Опції KV (посилання) | 550KV / 1000KV / 1100KV (назва продукту); 550KV / 1000KV / 1250KV (надана специфікація/тестова таблиця) |
| Рекомендована батарея | 3–4S LiPo |
| Ток без навантаження (1000KV) | 2.65A @ 14.8V |
| Максимальний безперервний струм (1000KV) | 77A / 46с |
| Максимальна безперервна потужність (1000KV) | 1139.7W / 46с |
| Розмір мотора | Діаметр 35.1 x 60мм |
| Діаметр вала | 5мм |
| Різьба для монтажного отвору кліпси | 15мм – 3 x M2.5 |
| Різьба основи | Діаметр 19мм – 2 x M3 / Діаметр 25мм – 2 x M3 |
| Вага мотора | 145г |
| Рекомендований ESC | Skywalker-V2 80A (технічний лист) / Skywalker 60–80A (тестова таблиця) |
| Рекомендовані пропелери (1000KV) | 4S: 10x5E / 11x5.5E / 12x6E 3S: 12x6E / 13x6.5E / 14x6E |
Примітки до механічного креслення (SKYWALKER-2820SL, як показано)
| Товар | Значення |
|---|---|
| Маркування | Безщітковий мотор 2820SL; SKYWALKER-2820SL |
| Загальна довжина (креслення) | 60 |
| Додаткові розміри довжини (креслення) | 42 / 40 / 18 |
| Зовнішній діаметр (креслення) | Діа 35.10 |
| Примітки до монтажного шаблону (креслення) | 4-M3; 3-M2.5 EQS; Діа 15 |
| Маркування обертання (креслення) | C.C.W |
| Різьба адаптера пропелера (креслення) | M6x1.0 |
| Інші розміри малюнків, що показані | 25 / 19 / 45° / Діаметр 11 / Діаметр 10.50 / Діаметр 6 / Діаметр 21 / 23.50 / 30 / 2.20 / 17.80 / Діаметр 6.10 / 2.50 / 9.82 / 16 / 2.70 / 3-Діаметр 2.70 / 3-Діаметр 5 / 3-Діаметр 4.0 GBC / 4-Діаметр 3.20 / Діаметр 44 / 4-Діаметр 6 / 25 / 51 / 19 / Діаметр 12.20 / 3 |
Що входить до комплекту
- Збірка затискача пропелера x 1шт
- Гвинти x 3шт
- Кріпильні кронштейни x 1шт
- Гвинти x 4шт
Застосування
- 800–2300г літаки з фіксованим крилом
- Слайдери
- Спортивні фіксовані крила
Дані тестування тяги
Стовпці: Напруга / Пропелер / Макс. струм (А) / Макс. тяга (г) / Ефективність при макс. тязі (г/Вт) / Момент при макс. тязі (Н*м)
Графік ESC: SKYWALKER 60–80A
550KV (22.2V / 6S)
| Напруга | Пропелер | Максимальний струм (А) | Максимальний тяговий зусилля (г) | Ефективність (г/Вт) | Крутний момент (Н*м) |
|---|---|---|---|---|---|
| 22.2V (6S) | APC 11x5.5 | 24.95 | 2599 | 4.68 | 0.40 |
| 22.2V (6S) | APC 12x6 | 33.80 | 3284 | 4.37 | 0.57 |
| 22.2V (6S) | APC 13x6.5 | 40.94 | 3860 | 4.24 | 0.70 |
1000KV (14.8V / 4S, 11.1В / 3S)
| Напруга | Пропелер | Максимальний струм (А) | Максимальний тяговий зусилля (г) | Ефективність (г/Вт) | Момент (Н*м) |
|---|---|---|---|---|---|
| 14.8В (4S) | APC 10x5 | 40.82 | 2542 | 4.21 | 0.36 |
| 14.8В (4S) | APC 11x5.5 | 58.70 | 3387 | 3.90 | 0.55 |
| 14.8В (4S) | APC 12x6 | 77.00 | 3880 | 3.40 | 0.73 |
| 11.1В (3S) | APC 12x6 | 46.74 | 2573 | 4.93 | 0.43 |
| 11.1В (3S) | APC 13x6.5 | 56.68 | 3014 | 4.77 | 0.53 |
| 11.1V (3S) | APX 14x6 | 61.97 | 3405 | 4.93 | 0.59 |
1250KV (14.8V / 4S, 11.1V / 3S)
| Напруга | Пропелер | Максимальний струм (A) | Максимальний тяга (g) | Ефективність (g/W) | Крутний момент (N*m) |
|---|---|---|---|---|---|
| 14.8V (4S) | APC 9x4.5 | 59.23 | 2981 | 3.39 | 0.42 |
| 14.8V (4S) | APC 10x5 | 75.10 | 3457 | 3.11 | 0.55 |
| 11.1V (3S) | APC 10x6 | 51.22 | 2370 | 4.15 | 0.37 |
| 11.1V (3S) | APC 11x5.5 | 63.10 | 2915 | 4.14 | 0.46 |
| 11.1V (3S) | APC 12x6 | 81.81 | 3534 | 3.88 | 0.62 |
Деталі
Безколекторний двигун Skywalker 2820SL використовує детальну розмірну схему, щоб допомогти підтвердити розмір валу та відстань між монтажними отворами перед установкою.
Серія Hobbywing Skywalker 2800 включає варіанти двигунів 2814, 2820 та 2826 з чітко позначеними рейтингами KV для легшого вибору.
Мотори Skywalker з фіксованим крилом мають максимальну тягу 4785 г і рекомендоване використання для 3D фіксованих крил, планерів та спортивних літаків вагою 800–2300 г.

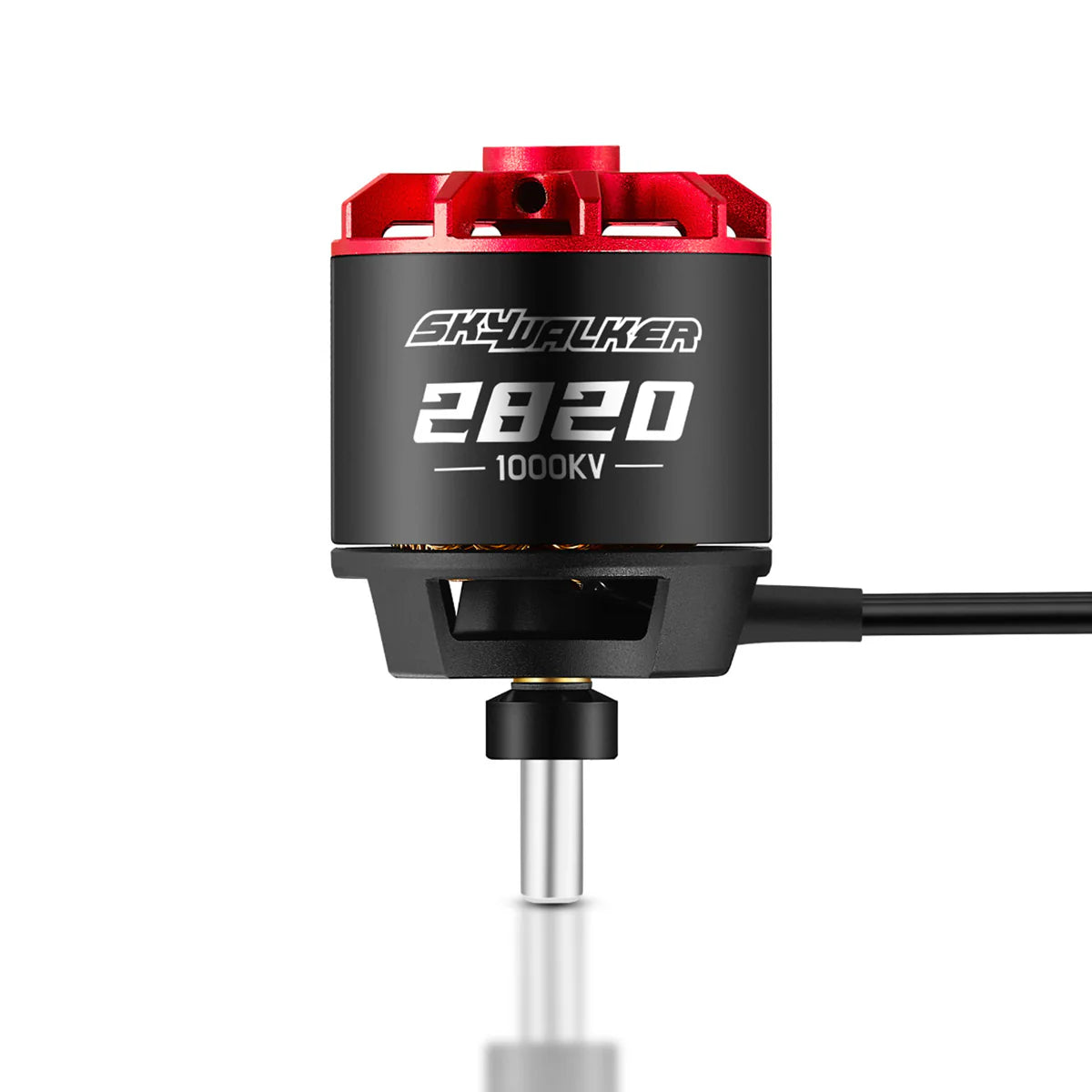

Мотор Skywalker 2820 SL використовує великий порожнистий верхній кришку для покращення повітряного потоку та кращого охолодження.

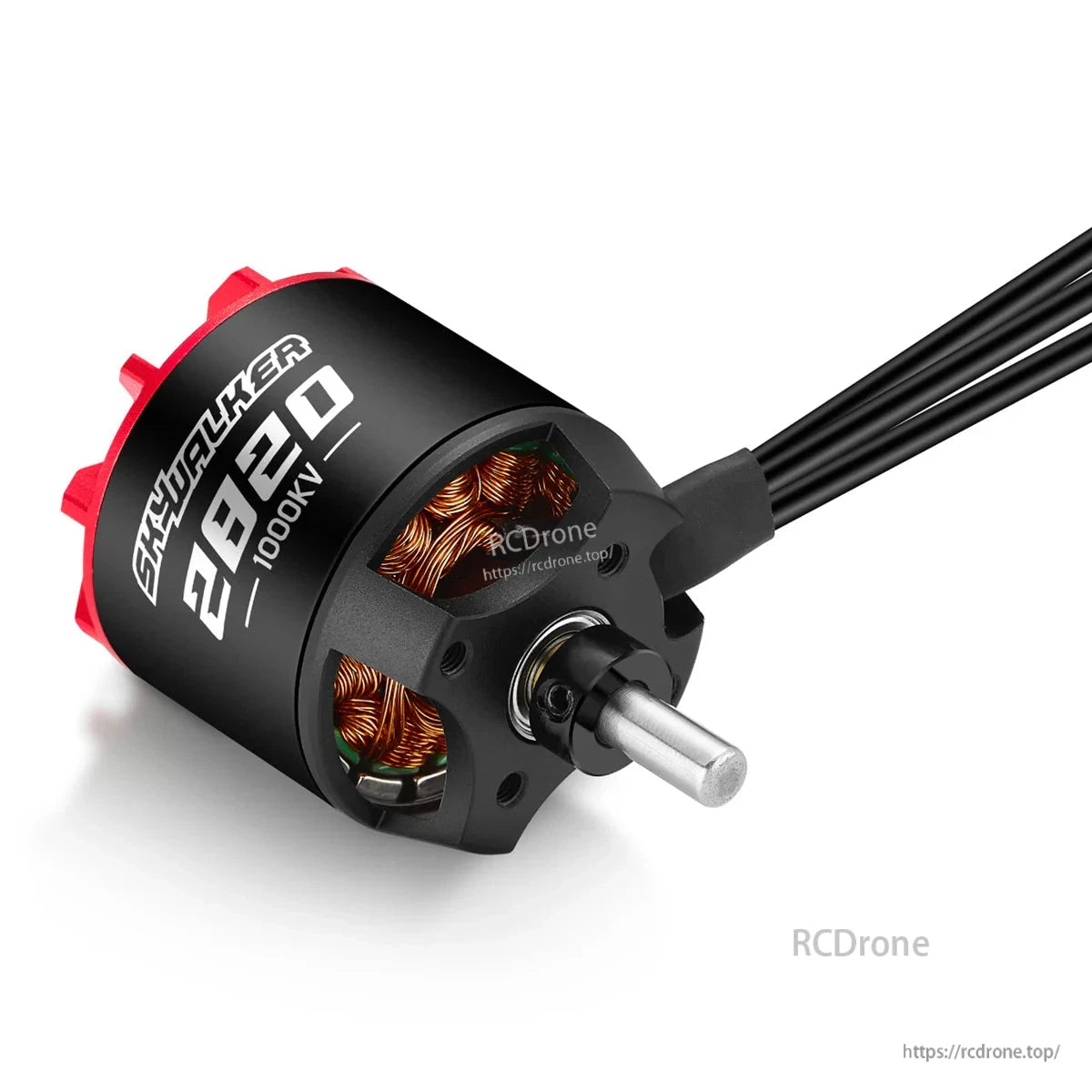

Мотор Skywalker 2820 позначений 1000KV і постачається з трьома довгими проводами, закінченими роз'ємами bullet для простого підключення.
Мотор Skywalker використовує конструкцію ротору з антивібраційним механізмом з втулкою та гвинтом для забезпечення надійності кріплення валу.
Мотор Skywalker 2820 SL постачається з комплектом для кріплення пропелера, монтажною скобою та набором гвинтів для простого встановлення.
