Огляд
Durandal — це контролер польоту, розроблений компанією Holybro із використанням серії мікроконтролерів STM32H7. Він оснащений вбудованою системою віброізоляції та вбудованим нагрівачем IMU для контролю температури датчиків.
Ключові моменти дизайну:
- Високопродуктивний процесор H7 із тактовою частотою до 480 МГц
- Резервний інерційний вимірювальний блок (IMU) від Bosch® & InvenSense®
- Вбудована система віброізоляції для фільтрації високочастотної вібрації та зменшення шуму для забезпечення точних показань
- Температура IMU контролюється вбудованими нагрівальними резисторами, що забезпечує оптимальну робочу температуру IMU
- 2 порти живлення та 5 послідовних портів загального призначення
- Два порти живлення для резервування
Технічні характеристики
Процесори та датчики
-
Основний процесор FMU: STM32H743
-
32 Bit Arm ® Cortex®-M7, 480 МГц, 2 МБ пам’яті, 1 МБ RAM
-
-
Процесор вводу/виводу: STM32F100/F103
-
32 Bit Arm ® Cortex®
-
-
Вбудовані датчики
-
Прискорення/гіроскоп: ICM-20689
-
Прискорення/гіроскоп: ICM-20602 / BMI088
-
Маг: IST8310
-
Барометр: MS5611
-
Електричні дані
Номінальна напруга:
- Максимальна вхідна напруга: 6 В
- Вхід живлення USB: 4,75~5,25 В
- Вхід сервоприводу: 0~36 В
- Обмежувач максимального вихідного струму Telem1: 1,5 A
- Комбінований обмежувач вихідного струму всіх інших портів: 1,5 A
Механічні дані:
-
Розміри: 80*45*20,5 мм
-
Вага: 68,8 г
ІНТЕРФЕЙСИ
- 13 виходів ШІМ (8 від IO, 5 від FMU)
- 5 послідовних портів загального призначення
- 3 з повним контролем потоку
- 1 з окремим обмеженням струму 1,5 A (Telem1)
- 3 порти I2C
- 4 автобуси SPI
- 1 внутрішня високошвидкісна шина датчика SPI з 4 виборами мікросхем і 6 DRDY
- 1 внутрішня шина SPI з низьким рівнем шуму, призначена для XXX
- Барометр із вибором 2 мікросхем, без DRDY
- 1 внутрішня шина SPI, призначена для FRAM
- Підтримує контроль температури, розташований на модулі датчика
- 1 зовнішня шина SPI
- До 2 шин CAN для подвійної шини CAN
- Кожна шина CANBus має окремі безшумні елементи керування або керування ESC RX-MUX
- Аналогові входи для напруги/струму 2 батарей
- 6 виділених входів PWM/Capture на FMU
- Виділений вхід ПДУ для Spectrum / DSM
- Виділений вхід ПДУ для CPPM і S.Bus
- Присвячений С.Сервовихід шини та аналоговий / PWM RSSI вхід
- 2 додаткових аналогових входу
SKU11039 Включає:
- Контролер польоту Durandal
- Набір кабелів
SKU20081/20227 Включає:
- Контролер польоту Durandal
- Модуль живлення PM02 V3 12S або модуль живлення PM06 14S
- Набір кабелів

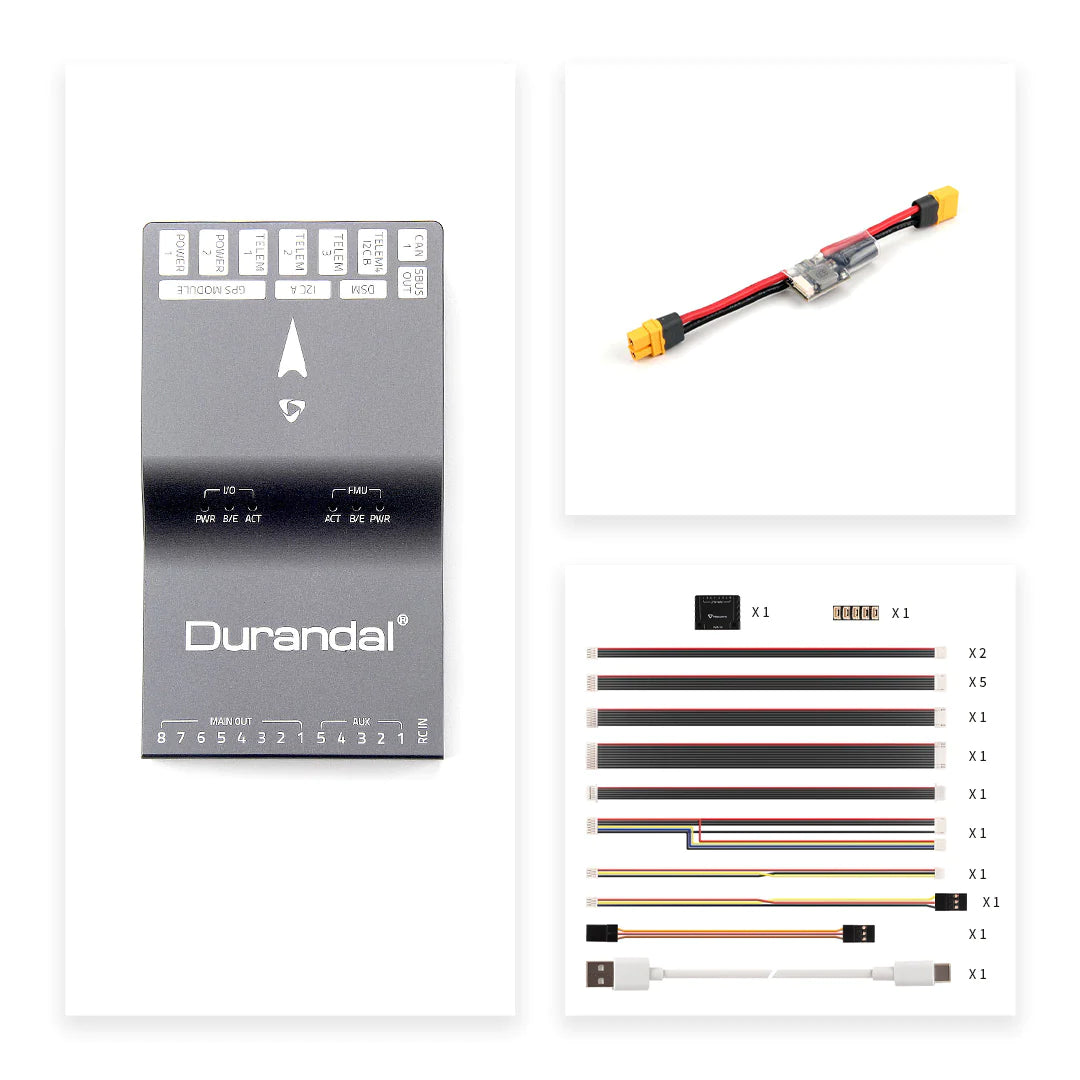

SKU20226/20229 Включає:
- Контролер польоту Durandal
- Модуль живлення PM02 V3 12S або модуль живлення PM06 14S
- M9N GPS(Стандартний)
- Набір кабелів
Завантаження:
Durandal Data SheetDurandal Pinouts
