Огляд

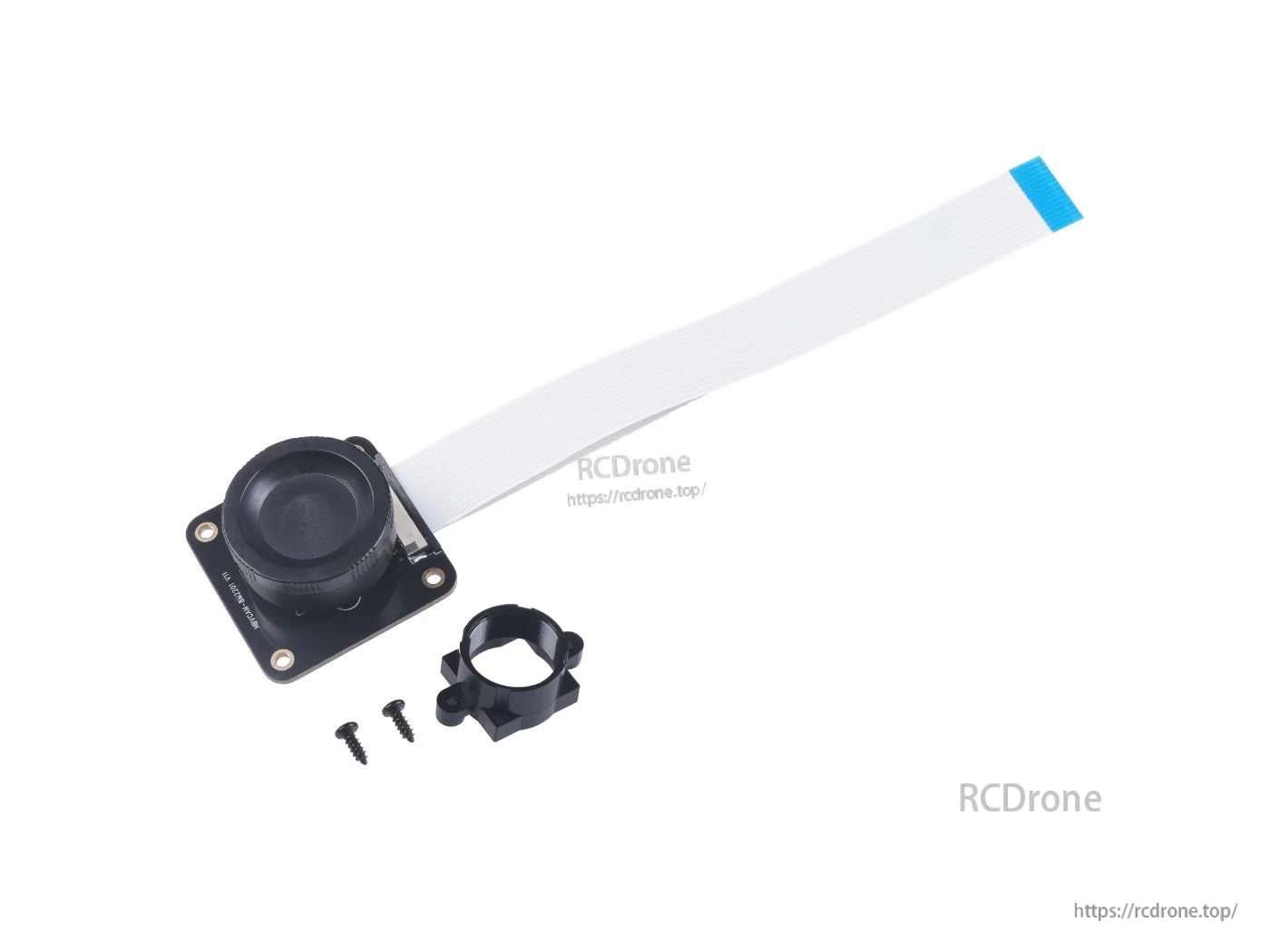

Цей модуль камери CMOS IMX219 M12/CS побудований на основі сенсора Sony IMX219 з роздільною здатністю 8 мегапікселів з підсвічуванням ззаду і призначений для платформ Nvidia Jetson та Raspberry Pi CM4. Він підтримує змінні об'єктиви M12 та CS через 2-в-1 кріплення і забезпечує подвійне з'єднання CSI (Camera Serial Interface) з варіантами 15-контактного та 22-контактного з'єднання для гнучкої інтеграції. Він забезпечує до 3280 × 2464 статичних зображень і відео з роздільною здатністю 1080p30, 720p60 та 640×480p90. З адаптером CS-to-C на 5 мм також можна використовувати об'єктиви C-монтажу.
Ключові особливості
- Безліч варіантів об'єктивів: підтримуються об'єктиви M12 &та CS-монтажу.
- Сенсор Sony MX219: 8-мегапіксельний задньоосвітлений CMOS з великою чутливістю
- Висока роздільна здатність: здатний на статичні зображення 3280 x 2464 пікселі
- Чудова відео продуктивність: запис на 1080p30, 720p60 та 640x480p90
- Легко інтегрувати: підтримується 15/22-контактний CSI (інтерфейс серійної камери)
Специфікації
| Сенсор |
Задньоосвітлений сенсор Sony IMX219 |
| Мегапікселі |
8 мегапікселів |
| Роздільна здатність сенсора |
3280 × 2464 пікселі |
| Площа зображення сенсора |
3.68 x 2.76 мм (діагональ 4.6 мм) |
| Діагональ |
4.60 мм (Тип 1/4.0) |
| Розмір пікселя |
1.12 мкм x 1.12 µm |
| Режими відео |
1080p@30fps; 720p@60fps; 640×480p60/90fps |
| Порти CSI |
15-контактний та 22-контактний |
| Інтерфейс |
15p-1.0 mipi |
| Робоче живлення |
3.3v(pin15) |
| Чутливість |
600мВ/Люкс-сек |
| Максимальна швидкість передачі зображення |
30 кадрів/с для QSXGA |
| Формати виходу |
8/10-бітний RGB RAW вихід |
| Співвідношення сигнал/шум |
39дБ |
| Динамічний діапазон |
69дБ |
| Кріплення об'єктива |
M12 та CS-кріплення підтримуються; C-кріплення через 5 мм адаптерне кільце CS-to-C |
| Розмір модуля |
38 x 38 x 16мм (без об'єктива) |
Порівняння
|
Модуль камери v2 |
Камера високої якості |
IMX 219 CMOS модуль камери |
| Статичне розділення |
8 Мегапікселів |
12.3 Мегапікселі |
8 Мегапікселів |
| Відео режими |
1080p@30fps; 720p@60fps; 640×480p60/90fps |
1080p@30fps; 720p@60fps; 640×480p@60/90fps |
1080p@30fps; 720p@60fps; 640×480p60/90fps |
| Датчик |
Sony IMX219 |
Sony IMX477 |
Sony IMX219 |
| Роздільна здатність датчика |
3280 × 2464 пікселів |
4056 x 3040 пікселів |
3280 × 2464 пікселів |
| Площа зображення датчика |
3.68 x 2.76 мм (4.6 мм по діагоналі) |
6.287mm x 4.712 mm (7.9mm по діагоналі) |
3.68 x 2.76 мм (4.6 мм по діагоналі) |
| Розмір пікселя |
1.12 µm x 1.12 µm |
1.55 µm x 1.55 µm |
1.12 µm x 1.12 µm |
| Фокусна відстань |
3.04 мм |
залежить від об'єктива |
залежить від об'єктива |
| Горизонтальний FOV |
62.2 градуси |
залежить від об'єктива |
залежить від об'єктива |
| Вертикальний FOV |
48.8 градуси |
залежить від об'єктива |
залежить від об'єктива |
| Фокусна відстань (F-Stop) |
2.0 |
залежить від об'єктива |
залежить від об'єктива |
| Розмір |
25 x 23 x 9мм |
38 x 38 x 18.4мм (без об'єктива) |
38 x 38 x 16мм (без об'єктива) |
Застосування
- Ширококутний об'єктив для DIY спортивної камери
- Система моніторингу спостереження
Примітки &та безпека
- Для Raspberry Pi цей модуль підтримує лише плату розробника з Raspberry Pi CM4 (Compute Module 4).
- Цей модуль підтримує серію Nvidia Jetson.
- Увага: Перед підключенням модуля камери, будь ласка, ще раз перевірте визначення пінів CSI, інакше це може призвести до пошкодження FFC (гнучкого плоского кабелю) або компонентів.
- Будь ласка, переконайтеся, що кришка від пилу закрита на модулі, коли об'єктив не підключений.
- Ми випустили модуль камери Raspberry Pi 3. Дізнайтеся більше за посиланням постачальника.
Часті запитання
-
Чи може цей модуль підключатися до інших плат Raspberry Pi, окрім Raspberry Pi CM4?
Ні, цей модуль підтримує лише Raspberry Pi CM4 з платою-носієм.
-
Чи можу я підключити об'єктив C-mount до цього модуля?
Так, якщо використати адаптерний кільце 5 мм, об'єктив C-mount можна підключити до CS-mount цього модуля.
-
Чи може цей модуль підключатися до Jetson nano?
Ні, цей модуль підключається до плати-носія Jetson.

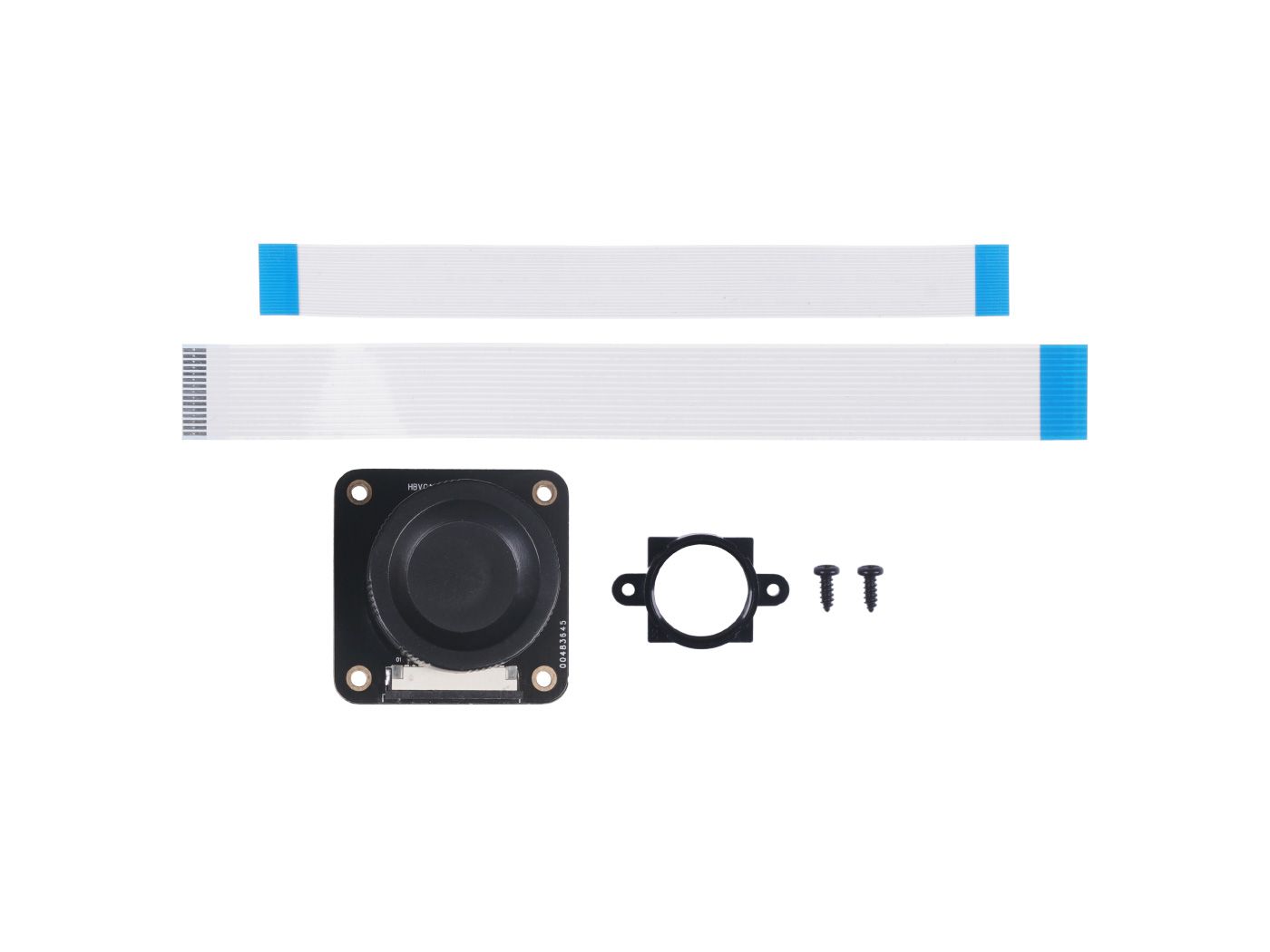

Що входить до комплекту
- 1x модуль камери IMX 219
- 1x кріплення для об'єктива CS
- 1x кріплення для об'єктива M12
- 1x 15-контактний 125мм (4.92дюйма) FFC (гнучкий плоский кабель)
- 1x 22-контактний 150мм (5.9дюйма) FFC
- 1x кришка від пилу
Таблиця визначення 15-контактного CSI
| Номер |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
| СИМВОЛ |
GND |
CAM1-DN0 |
CAM1-DP0 |
GND |
CAM1-DN1 |
CAM1-DP1 |
GND |
CAM1-CN |
CMA1-CP |
GND |
CAM-GPIO |
| Номер | 12 |
13 |
14 |
15 |
| СИМВОЛ |
NC |
SCL0 |
SDA0 |
VCC3.3V |
Таблиця визначення 22-контактного CSI
| Номер |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
| СИМВОЛ |
GND |
CAM1-DN0 |
CAM1-DP0 |
GND |
CAM1-DN1 |
CAM1-DP1 |
GND |
CAM1-CN |
CMA1-CP |
GND |
CAM1-DN2 |
| Номер | 12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
| СИМВОЛ |
CAM1-DP2 |
GND |
CAM1-DN3 |
CAM1-DP3 |
GND |
CAM-GPIO |
NC |
GND |
SCL0 |
SDA0 |
VCC3.3V |
Сертифікація
| HSCODE |
8525891900 |
| USHSCODE |
8525895050 |
| UPC |
|
| COO |
КИТАЙ |
